70 Raccordements
Si votre appareil est équipé du module optionnel BIO-01, vous pouvez installer un
module bus de terrain sur ce dernier.

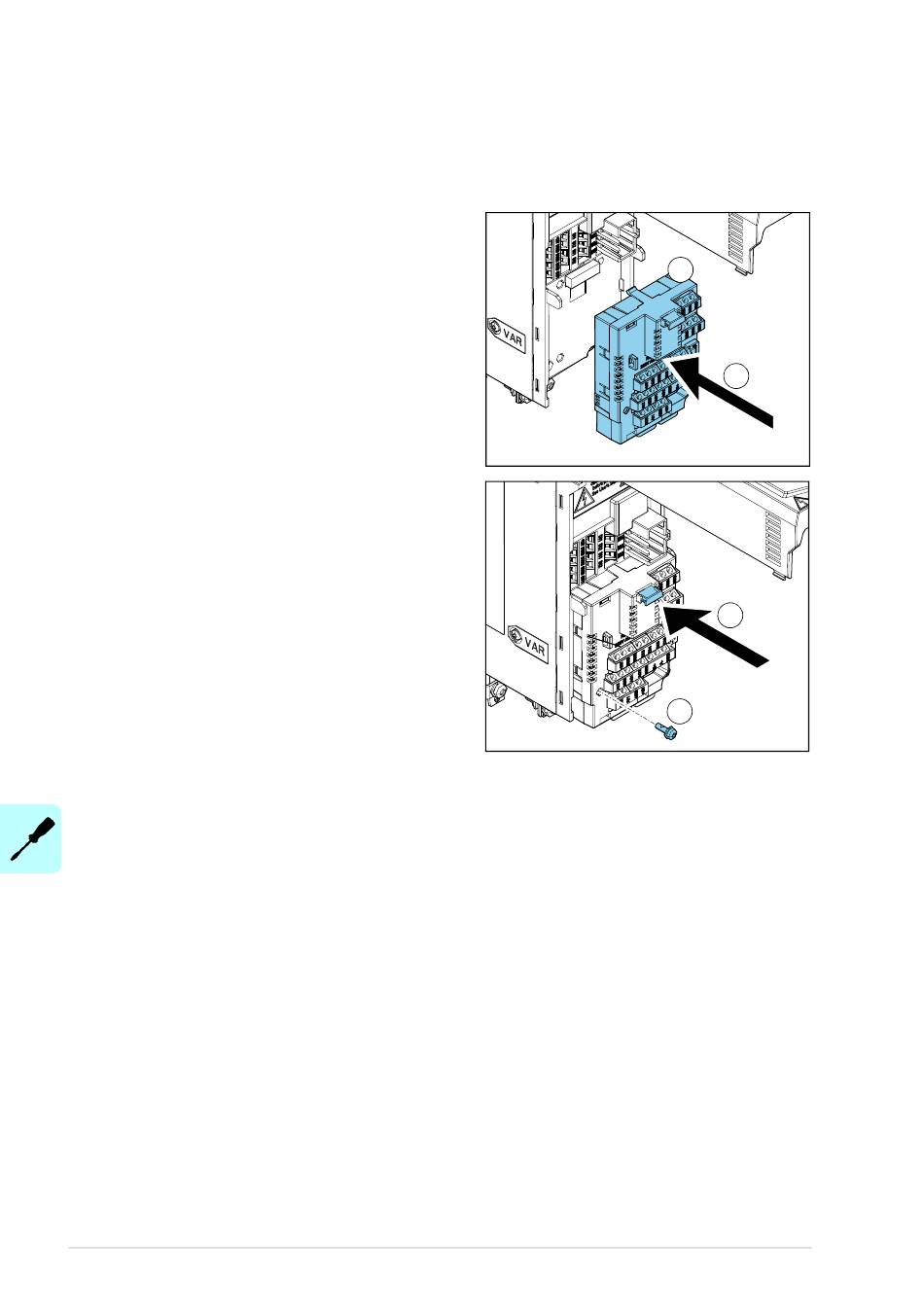

2. Tirez la vis de blocage du module optionnel vers le haut.
3. Placez soigneusement le module option-
nel juste en face du support de module
optionnel à l'avant du variateur.
4. Enfoncez le module optionnel à sa place
au maximum.
5. Poussez vers le bas la languette en
plastique jusqu'à la fermer.
6. Serrez la vis de fixation.
7. Raccordez les câbles de commande
appropriés conformément à la section
Raccordement des câbles de commande
page 62.
