6.2

Principe de fonctionnement

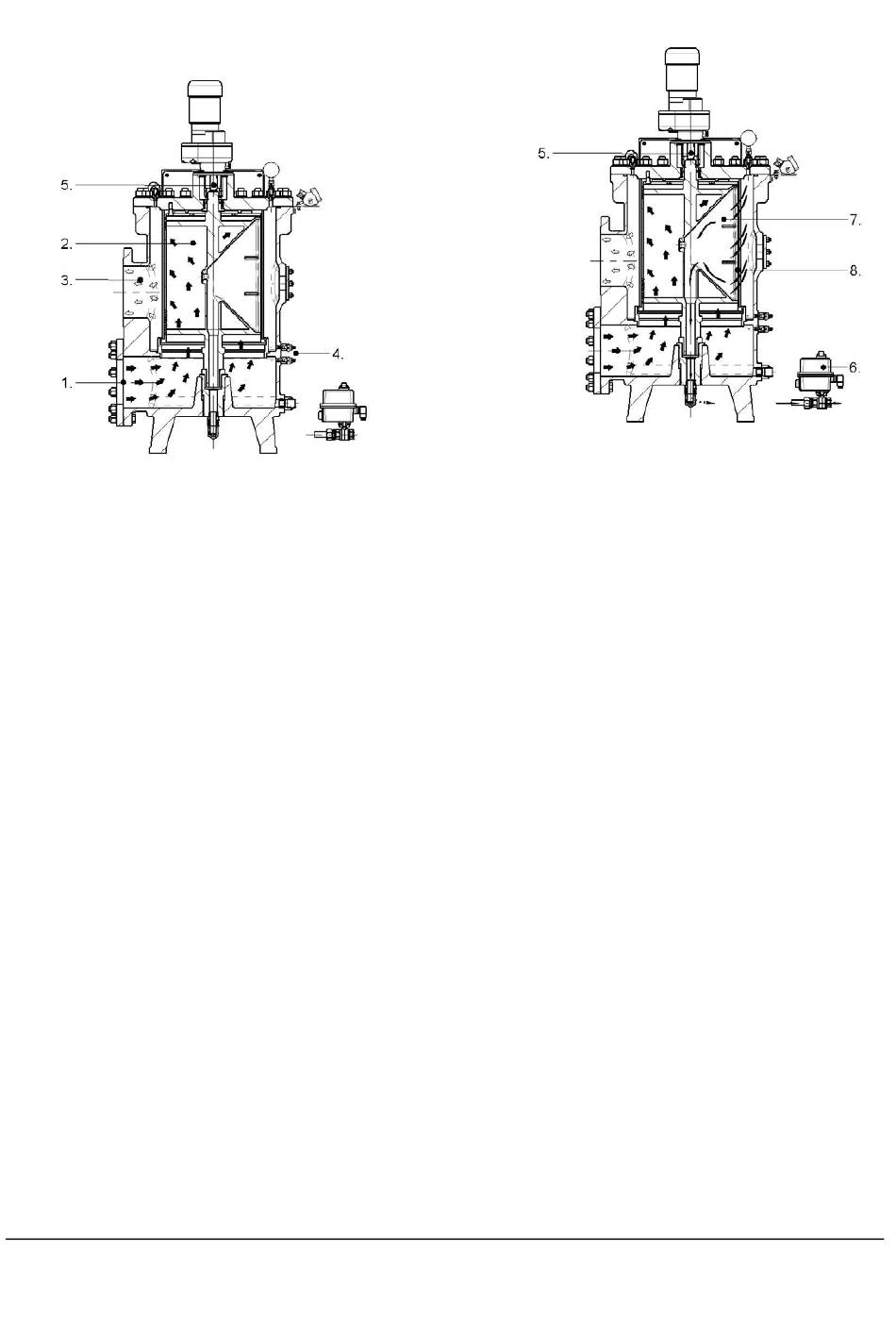

Fig. 3:
Principe de filtration du filtre automatique
1
La suspension coule à travers l'entrée du filtre dans le filtre
automatique.
2
La suspension s'écoule à travers l'intérieur de la cartouche
filtrante.
Les particules qu'elle contient se déposent à l'intérieur de la
cartouche.
3
Le filtrat arrive dans la chambre propre et quitte le filtre
automatique par la sortie du filtre.
Traduction du mode d'emploi original avec notice d'assemblage R5-8, R8-10, Filtration Group GmbH, samedi 23 décembre 2017 08:21:11, N° ident.
Fig. 4:
4
Lorsqu'une pression différentielle maximale (en cas
d'utilisation d'un transmetteur de pression/manocontacteur
différentiel optionnel) ou la durée prédéfinie est atteinte, le
décolmatage est déclenché.
5
La buse est mise en rotation par le motoréducteur.
6
Une soupape de vidange ouvre la conduite de rinçage hors
pression. La différence de pression ainsi créée, dirige les
particules à travers la fente de buse (8) et la buse de
rinçage (7) hors du filtre automatique. La soupape de
vidange est fermée après une rotation.
Pour cela, le filtrage n'est pas interrompu.
70580783, version 02
Principe de décolmatage du filtre automatique
Page 5
