Manuels Connexes pour Proline CNC65WH2
Sommaire des Matières pour Proline CNC65WH2
- Page 1 PROLINE Four encastrable CNC65BK/2 MANUEL D'UTILISATION PROLINE REFRIGERATEUR BRF40 Besoin d'aide ? Rendez-vous sur votre communauté https://sav.darty.com...

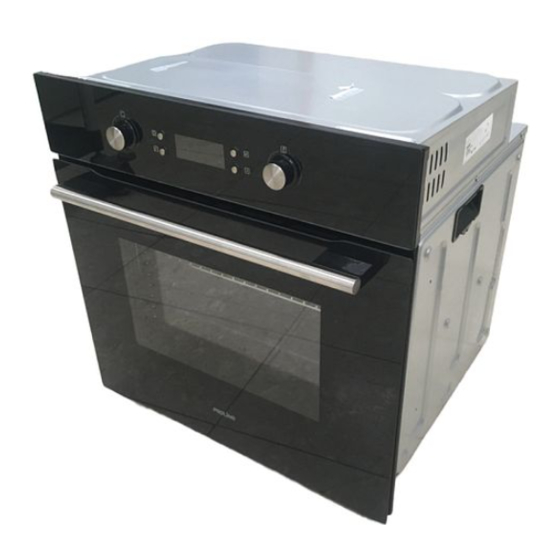

- Page 2 CNC65WH2 / CNC65BK2 BUILT-IN OVEN FOUR ENCASTRABLE INBOUWOVEN...
-
Page 3: Table Des Matières
Table des matières AVERTISSEMENTS ..............3 INSTRUCTIONS IMPORTANTES DE SÉCURITÉ ......6 DESCRIPTION DU FOUR ..............6 Panneau de contrôle ............6 Accessoires du four .............7 INSTALLATION ................8 ELECTRICAL CONNECTION ............10 FONCTIONNEMENT ..............10 Réglage de l'horloge ............10 Cuisson ................11 Réglage du minuteur ............1 Verrouillage sécurité enfants ..........1 Fontion d'économie d'énergie ...........1 Fonction de programmation du temps de cuisson....14 NETTOYAGE ET ENTRETIEN ............15 SPÉCIFICATIONS TECHNIQUES ............18 ... -
Page 4: Avertissements
AVERTISSEMENTS Cet appareil est destiné à être utilize dans des applications domestiques et analogues telles que : -les coins cuisines réservés au personnel des magasins, bureaux et autres environnements professionnels ;... - Page 5 âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d’expérience ou de connaissance, s'ils (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l’appareil. Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des enfants sans surveillance. Lors de son utilisation, l'appareil devient chaud. Il convient de veiller à ne pas toucher les elements chauffants à l'intérieur du four. MISE EN GARDE: Les parties accessibles peuvent devenir chaudes au cours de l'utilisation.Il est recommandé...
- Page 6 Cet appareil n’est pas destiné à être mis en fonctionnement au moyen d'une minuterie extérieure ou par un système de commande à distance séparé. Un moyen de déconnexion du réseau d’alimentation ayant une distance d’ouverture des contacts de tous les pôles doit être prévu dans la canalisation fixe conformément aux règles d’installation. L'appareil doit être installé en respectant les règles nationales d'installation électrique NF C 15‐100. Les informations relatives aux dimensions et au mode d’installation de l’appareil sont indiquées dans la section « INSTALLATION » de ce manuel. La température des surfaces accessibles peut être élevée lorsque l'appareil est en fonctionnement. Après un cycle de cuisson, le ventilateur de refroidissement continue de fonctionner pendant un certain temps, afin de garantir un refroidissement plus rapide et une meilleure fiabilité du four. Toutes les cuissons se font porte fermée de préférence. Ne pas accrocher de linge ou de torchon à la poignée du four. FR-5...
-
Page 7: Instructions Importantes De Sécurité
Ne recouvrez pas l’intérieur du four de papier aluminium pour économiser un nettoyage : en provoquant une surchauffe, vous endommageriez l’émail qui recouvre la cavité. INSTRUCTIONS IMPORTANTES DE SÉCURITÉ Le four doit être correctement installé et relié à la terre par un technicien qualifié. Nous ne serons pas responsables de tout dommage qui pourrait être causé par le non‐respect de ces instructions. Ne portez pas de vêtements amples ou flottants lorsque vous utilisez le four. Ils pourraient s'enflammer s'ils touchaient un élément chauffant, ce qui pourrait causer un risque de brûlure. Ne stockez pas de matériaux inflammables sur le four ou près de celui‐ci. Cela pourrait créer un risque d’accident. L'entretien et les travaux de réparation doivent être effectués uniquement par des techniciens agréés. Il est dangereux de modifier les spécifications du produit de quelque manière que ce soit. N’essayez pas de soulever ou de déplacer l’appareil en tirant sur la poignée de la porte. Lorsque la porte du four est ouverte, ne laissez pas les enfants monter ou s'asseoir dessus. Utilisez toujours des gants isolants pour retirer et replacer les aliments dans le four. Assurez‐vous que les boutons de contrôle sont toujours éteints quand l'appareil n'est pas utilisé. DESCRIPTION DU FOUR Panneau de contrôle Le four est conçu avec deux boutons de contrôle push‐pull (boutons rétractables). Ces boutons peuvent être complètement poussés à l'intérieur du panneau de contrôle lorsque vous n'utilisez pas le four. FR-6... -
Page 8: Accessoires Du Four
Bouton de contrôle des fonctions Bouton de contrôle du thermostat Bouton du minuteur Bouton l'horloge Bouton de démarrage Bouton pause/arrêt Accessoires du four Grille métallique: Pour la cuisson des plats et les aliments à rôtir ou à griller Plateau: Pour cuire de grandes quantités d'aliments tels que des gâteaux fondants, des pâtisseries, des aliments surgelés, etc., ou pour récupérer les graisses / écoulements et jus de viande. FR-7... -
Page 9: Installation
Rail de support (2): Les rails de support, situés sur les parois gauche et droite à l'intérieur du four, peuvent être retirés pour le nettoyage. La grille métallique et le plateau peuvent être maintenus à la hauteur désirée entre les deux rails. Poussez la ou le plateau grille métallique entre les barres de guidage des rails de support dans le four, en allant bien jusqu’au bout. Si la grille et le plateau sont insérés ensemble, placez la grille au‐dessus du plateau. INSTALLATION Le schéma ci‐dessous indique les dimensions correctes pour encastrer le four dans un placard de cuisine. Ce four peut également être installé sous un plan de travail. FR-8... - Page 10 Fixation du four dans le placard 1. Insérez le four dans la cavité prévue sous le plan de travail. 2. Ouvrez la porte du four. 3. Fixez le four avec les deux chevilles (A) insérées dans les trous du cadre du four puis attachez les deux vis (B). AVERTISSEMENT : Afin d'assurer une ventilation appropriée, veillez à ce qu'il y ait des entrées et des sorties d'air pour ventiler l'intérieur du placard de manière adéquate. FR-9...
-
Page 11: Fonctionnement
CONNEXION ÉLECTRIQUE Les câblages électriques ne doivent être effectués que par un électricien qualifié et agréé. Le fil marron doit être connecté à la borne comportant la marque L (sous tension). Le fil bleu doit être connecté à la borne comportant la marque N (neutre). Le fil vert et jaune doit être connecté à la borne comportant la marque E ou à la borne comportant le symbole de connexion à la terre. FONCTIONNEMENT Branchez le four; l'écran affichera « 0:00 » et le four émettra un bip sonore. L’horloge est réglée sur 24 heures. Réglage de l'horloge 1. Appuyez sur , les chiffres des heures clignoteront. 2. Alors que les chiffres des heures clignotent, tournez le bouton de contrôle du thermostat pour régler l'heure. 3. Appuyez sur pour confirmer le réglage puis les chiffres des minutes clignoteront. 4. Alors que les chiffres des minutes clignotent, tournez le bouton de contrôle du thermostat pour régler les minutes. 5. -
Page 12: Cuisson
Cuisson 1. Tournez le bouton de contrôle des fonctions pour sélectionner la fonction désirée. • L'indicateur lumineux correspondant s’allumera sur l´affichage. 2. Tournez le bouton de contrôle du thermostat pour sélectionner la température désirée. REMARQUE : Vous ne pouvez pas régler la température en mode d'éclairage du four ni en mode de décongélation. 3. Appuyez sur pour démarrer la cuisson. 4. Durant la cuisson, vous pouvez régler la durée de cuisson désirée en tournant le bouton de contrôle des fonctions. Appuyez sur pour confirmer. • REMARQUE : Vous ne pouvez pas régler la durée de cuisson en mode d'éclairage du four. • La durée de cuisson par défaut et la durée de cuisson maximale est de 9 heures (9:00). •... - Page 13 Indicateurs lumineux Description des fonctions Lampe du four Cette fonction permet d'éclairer le four sans aucune fonction de cuisson. sauf la fontion ECO Décongélation Cette fonction permet de faire circuler l'air à température ambiante autour des aliments. Convection Dans cette fonction, le ventilateur est activé automatiquement pour améliorer la circulation de l'air et créer une chaleur uniforme pour la cuisson. La température peut être réglée de 50 ° C à 240 ° C et la température par défaut est de 180 ° C. Gril avec ventilation Cette fonction peut être utilisée pour faire circuler l'air chaud des éléments chauffants supérieurs, et est idéale pour griller de gros morceaux de viande. La température peut être réglée de 50 ° C à 200 ° C et la température par défaut est de 190 ° C. Gril par chaleur rayonnante Cette fonction utilise l'élément chauffant supérieur. La température peut être réglée à 180 ° C, 210 ° C ou 240 ° C et la température par défaut est de 210 ° C. Cette fonction est idéale pour faire dorer des aliments (par exemple pour le pain grillé). Cette fonction garantit des économies d'énergie pendant la cuisson.
-
Page 14: Réglage Du Minuteur
Réglage du minuteur Vous pouvez utiliser cette fonction pour régler la durée de cuisson désirée au lieu de surveiller la cuisson vous‐même. 1. En mode de veille, appuyez sur . • Les chiffres des heures clignoteront et l'indicateur lumineux “ ” s'allumera sur l'affichage. 2. Alors que les chiffres des heures clignotent, tournez le bouton de contrôle du thermostat pour régler les heures du minuteur. • Le minuteur peut être réglé jusqu'à 9 heures et 59 minutes (9:59). 3. Appuyez sur pour confirmer. Les chiffres des minutes clignoteront sur l'affichage. 4. Alors que les chiffres des minutes clignotent, tournez le bouton de contrôle du thermostat pour régler les minutes du minuteur. ... -
Page 15: Fontion D'économie D'énergie
Tous les boutons de contrôle seront verrouillés. Pour déverrouiller les boutons de contrôle, appuyez de nouveau en même temps sur et et maintenez ces boutons enfoncés jusqu'à ce qu'un bip sonore soit émis et que l'indicateur lumineux de verrouillage “ ”disparaisse de l'affichage. Fonction d'économie d'énergie Cette fonction vous aidera à utiliser le four de façon écologique et à économiser l'énergie: Pour activer cette fonction, en mode de veille, appuyez sur et maintenez ce bouton enfoncé durant environ 3 secondes. Si aucune opération n'est effectuée avant 10 minutes, l'affichage s'éteindra. Pour désactiver cette fonction, appuyez sur n'importe quel bouton ou tournez le bouton de contrôle. L'affichage se rallumera. Fonction de programmation du temps de cuisson Cette fonction vous permet de définir le moment où vous voulez commencer la cuisson et vous pouvez également régler le temps de cuisson désiré. -
Page 16: Nettoyage Et Entretien
4. Alors que les chiffres des minutes clignotent, tournez le bouton de contrôle du thermostat pour régler les minutes souhaitées. 5. Tournez le bouton de contrôle des fonctions pour sélectionner la fonction désirée. 6. Appuyez sur 7. Tournez les boutons de contrôle des fonctions et du thermostat pour régler respectivement le temps de cuisson requis et la température désirée. - Page 17 Enlevez la grille métallique, le plateau et les rails de support. Pour enlever les rails de support, 1. Retirez les vis des côtés droit et gauche à l'intérieur du four. 2. Levez et tirez les rails de support hors de parois du four. Essuyez l'intérieur du four à l'aide d'un détergent ménager. Nettoyez‐le avec un chiffon légèrement humide et séchez‐le entièrement. Pour remettre les rails de support en place, accrochez tout d'abord la partie supérieure des rails dans les trous des parois du four et fixez ensuite le bas des rails aux parois du four en serrant les vis. Nettoyage des accessoires amovibles Lavez la grille métallique, le plateau et les rails de support dans de l'eau chaude savonneuse. Rincez‐les et séchez‐les complètement avant de les utiliser. FR-16...
- Page 18 Nettoyage catalytique Les panneaux latéraux amovibles sont revêtus d'un émail catalytique. Pendant la cuisson, l'air qui circule dans le four déposera des éclaboussures d'huile et de graisse. En cas d’écoulement de liquides gras, l'action d'auto‐nettoyage ne sera pas suffisante. Il est recommandé de faire fonctionner le four à 240 ° C pendant une heure. Puis attendez que le four refroidisse et essuyez‐le avec un chiffon humide. En cas d'utilisation de décapants pour four sur les surfaces intérieures du four, les panneaux catalytiques doivent d'abord être retirés du four. Pour les enlever, dévissez les vis, puis retirez‐les du four. Notez qu'avec le nettoyage catalytique, la cavité du four ne sera pas entièrement nettoyée : vous devrez nettoyer les parties émaillées ainsi que la porte du four en verre vous‐même. Dans ces conditions, les surfaces peuvent devenir plus chaudes qu'en usage normal et il est recommandé d’éloigner les enfants. Remplacement de l'ampoule de la lampe du four MISE EN GARDE: S'assurer que l'appareil est déconnecté de l'alimentation avant de remplacer la lampe pour éviter tout risque de choc électrique.
-
Page 19: Spécifications Techniques
2. Dévissez et remplacez l'ampoule usée par une ampoule neuve adaptée à des températures élevées (300 ° C) dont les spécifications sont les suivantes: 230V, 25W. 3. Replacez le couvercle de la lampe. SPÉCIFICATIONS TECHNIQUES Veuillez trouver ci‐dessous la fiche technique du four domestique conformément au règlement UE n° 66/2014. Numéro de modèle CNC65WH2/ CNC65BH2 Type de four Four électrique 3 kg Masse de l'appareil (M) Nombre de cavités 1 Source de chaleur par cavité (électricité ou gaz) Electricité Volume par cavité (V) 70L Consommation d'énergie nécessaire pour 0,79kWh/cycle chauffer une charge standardisée dans une cavité d'un four à chauffage électrique pendant ... - Page 20 Exigences d'éco‐conception selon le règlement UE n ° 66/2014 Élément Valeur Étape 1 Étape 2 Étape 3 mesurée 3 ans après son 1 an après son 5 ans après cavité entrée en entrée en vigueur son entrée en vigueur <121 <146 vigueur <96 50 Hz - 60 Hz Tension d'alimentation et fréquence 220‐240 V Puissance maximale 2,1 kW Ampère (A) de prise (10 /16 / 32 A) ...
-
Page 21: Mise Au Rebut
MISE AU REBUT En tant que distributeur responsable, nous accordons une grande importance à la protection de l’environnement. Nous vous encourageons à respecter les procédures correctes de mise au rebut de votre appareil, des piles et des éléments d’emballage. Cela aidera à préserver les ressources naturelles et à garantir qu’il soit recyclé...
