1.
Sonde de température.
2.
Connexion au bus KNX
3.
Entrées analogiques/numériques.
4.
Bouton de programmation.
5.
LED de programmation.
6.
Aimant.
7.
Écran.
8.
LED d'état.
9.
Surface principale d'appui.
10. Surface centrale d'appui.
Vous pouvez appuyer sur le bouton de programmation (4) à l'aide d'un objet pointu
pour enclencher le mode de programmation du dispositif. Ainsi, après un appui court,
la LED de programmation (5) s'allumera en rouge. Si ce bouton est maintenu appuyé
lors du retour de la tension sur le bus, le dispositif passera en mode sûr. La LED se
met alors à clignoter en rouge.
Note: à chaque fois que le dispositif récupère la tension de bus, un calibrage
automatique et immédiat de l'écran tactile est effectué. Il est donc recommandé de ne
pas toucher l'écran lors de la connexion au bus. Si on observe des effets indésirables
pendant son utilisation, il faudra déconnecter et reconnecter l'alimentation, en
s'assurant de ne pas toucher l'écran durant cette manipulation.
Pour plus d'informations sur les caractéristiques techniques du dispositif, ainsi que sur
les instructions de sécurité et sur son installation, veuillez consulter le document
technique inclus dans l'emballage original du dispositif, également disponible sur la
page web de Zennio http://www.zennio.fr. http://www.zennio.fr.
http://www.zennio.fr

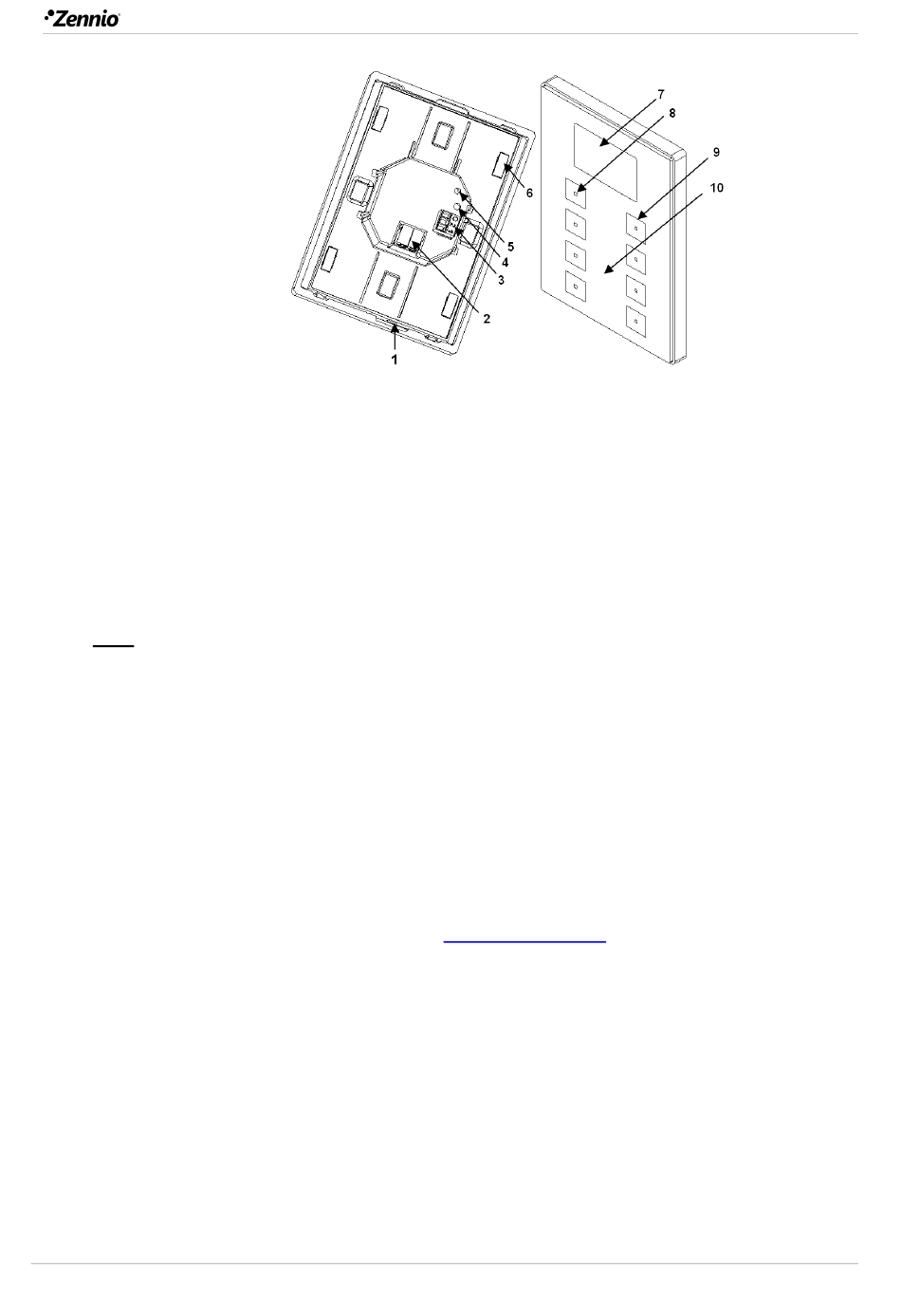

Figure 3 Schéma des éléments
