1 Introduction

Le bac d'alimentation en rack 1U est un système de stockage montable en rack pouvant contenir jusqu'à deux périphériques
demi-hauteur de 5,25 pouces. Il est compatible avec la plupart des racks standard de 19 pouces. Le bac d'alimentation en rack
1U est disponible en deux modèles : un pour les lecteurs de bande SAS, l'autre pour les lecteurs de bande SCSI.

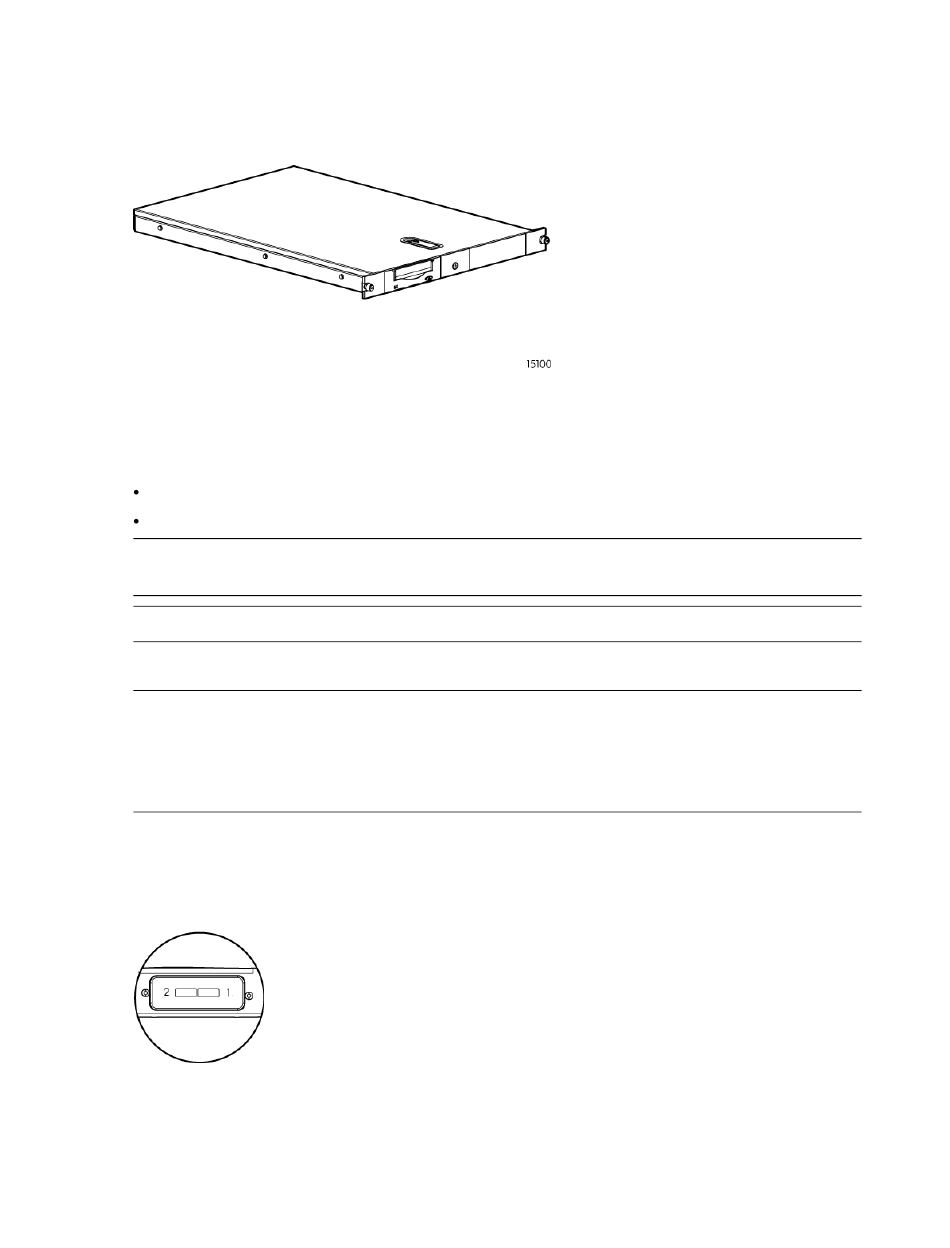

Figure 1 Bac d'alimentation en rack 1U

Fonctions standard

Les fonctionnalités standard du bac d'alimentation en rack 1U sont les suivantes :
Supporte un ou deux périphériques demi-hauteur de 5,25 pouces
Peut être installé dans les racks 19 pouces standard dotés de trous de fixation ronds, carrés ou filetés
REMARQUE : La connexion en série de plusieurs bacs d'alimentation en rack 1U n'est pas prise en charge. La connexion en
série de plusieurs périphériques dans le bac d'alimentation est uniquement prise en charge pour l'interface SCSI.
REMARQUE : Le bac d'alimentation en rack 1U redémarre automatiquement après une coupure de courant.
Recommandations sur le câblage SAS
ATTENTION : Des câbles SAS externes haute qualité adaptés à la vitesse de transfert de l'unité de sauvegarde sont requis.
Vérifiez toujours que le câble SAS externe que vous utilisez est adapté à la vitesse de transfert des données de l'interface de
vos composants. Il se peut que les câbles SAS décrits comme étant « égalisés » ne prennent en charge des débits de données
de 6 Gb/s. Ainsi, ils ne doivent pas être utilisés avec des lecteurs de bande LTO-6 et LTO-5 sauf si ces câbles sont vérifiés pour
des débits de données de 6 Gb/s.
La carte d'interface SAS contient deux ports externes et le câble SAS interne fourni, illustré ci-dessous, prend en charge la
connexion de deux périphériques. Plusieurs configurations de câblage sont possibles, mais celle qui suit est recommandée
pour obtenir la disposition la plus cohérente entre les périphériques et les connecteurs externes.
En observant le rack depuis l'arrière, le port externe situé le plus à droite est le Port 1 et celui situé le plus à gauche est le Port 2.
Figure 2 Ports SAS externes sur le boîtier 1U
Lorsque deux périphériques SAS sont installés, le connecteur situé le plus à droite du câble interne est relié au périphérique
de droite et le connecteur situé le plus à gauche du câble interne est relié au périphérique de gauche. Ainsi, le périphérique de
droite est dirigé vers le port externe 1 et le périphérique de gauche vers le port externe 2.
