3 Installation du rack
Kit de montage des rails
Vous pouvez utiliser les rails de rack fournis avec le bac d'alimentation 1U pour installer l'unité dans des racks dont les barres
de montage verticales sont pourvues de trous ronds, carrés ou filetés. Les rails s'adaptent aux racks dont la séparation entre
les barres de montage verticales avant et arrière est comprise entre 58 et 86 cm. Les rails sont identiques et peuvent être montés
du côté gauche ou droit.
1. Rails de rack externes
3. Agrafes de support de câbles

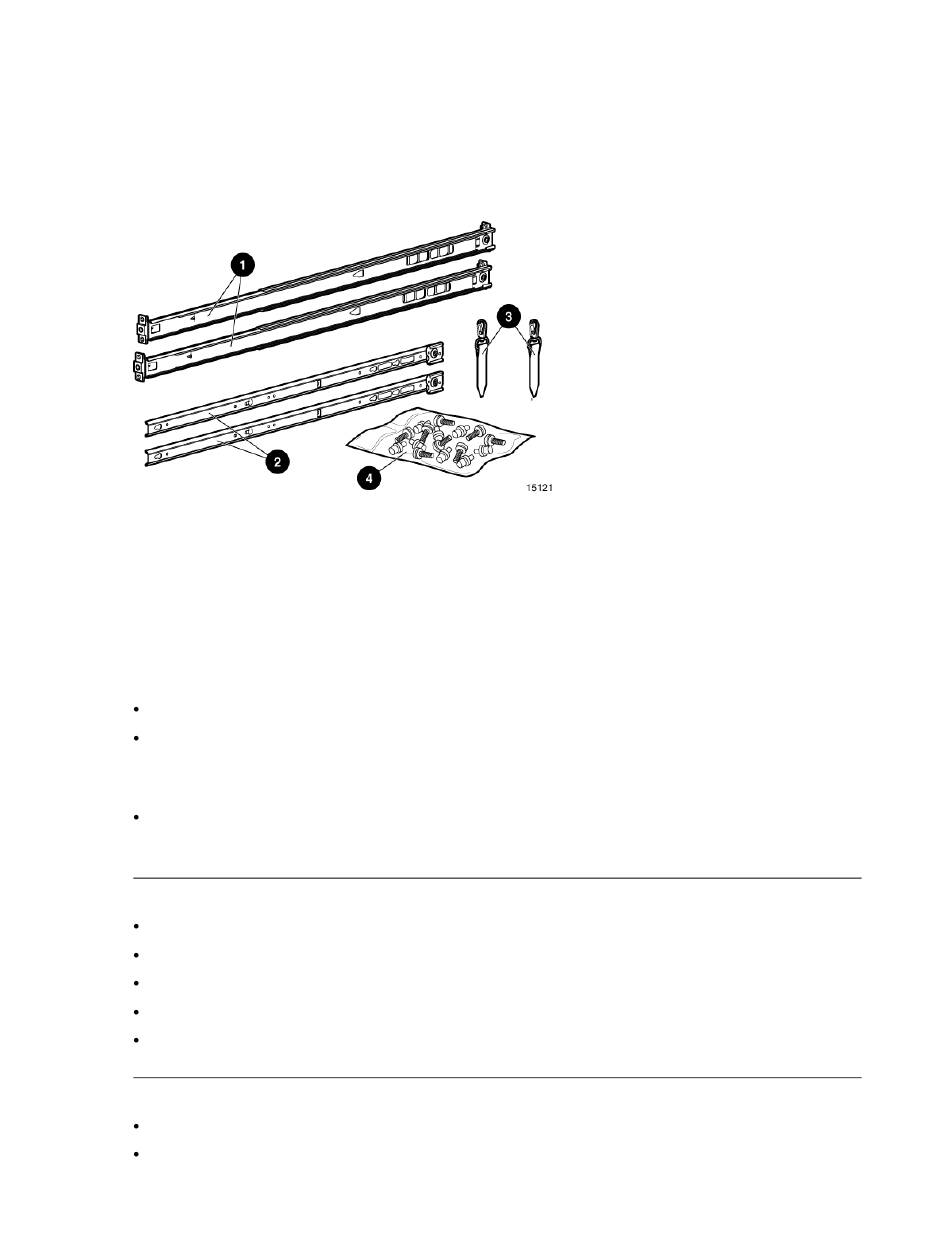

Figure 15 Composants du kit de montage des rails
Outils nécessaires
Si vous installez le bac d'alimentation dans un rack dont les barres de montage verticales comprennent des trous non marqués,
utilisez les outils ci-dessous pour en faciliter l'installation :
Crayon
Mètre à ruban
En cas d'installation du bac d'alimentation dans un rack dont les barres de montage verticales sont pourvues d'orifices filetés,
utilisez l'outil ci-dessous :
Tournevis à lame plate 5 mm
Installation du bac d'alimentation dans un rack
AVERTISSEMENT !
Les vérins de mise à niveau doivent être en contact avec le sol.
Les vérins de mise à niveau doivent supporter tout le poids du rack.
En cas d'installation d'un seul rack, celui-ci doit être muni de pieds stabilisateurs.
Si l'installation comporte plusieurs racks, ceux-ci doivent être fixés les uns aux autres.
Déployez un seul tiroir de rack à la fois (si vous déployez plusieurs éléments à la fois, vous risquez de compromettre la
stabilité du rack).
Lors de l'installation du bac d'alimentation dans un rack :
Commencez par le bas du rack ou à partir du dernier composant précédemment monté et progressez vers le haut.
Dans la mesure du possible, les éléments les plus lourds doivent être placés dans la partie inférieure et les éléments plus
légers vers le haut du rack.
Pour limiter les risques de blessures ou de détérioration du matériel, vérifiez les points suivants :
2. Rails de composant internes
4. Attaches de fixation
Bac d'alimentation en rack 1U StorageTek
17
