7.6.2 Persistance
Avec la fonction Persistance sélectionnée, les données originales baissent de couleur et les nouvelles
données ont une couleur plus vive; avec le mode de persistance infinie sélectionnée, les points enregistrés se
maintiendront sur l'écran jusqu'à que la valeur contrôlée change.
7.6.3 Cymomètre
Il s'agit d'un cymomètre de 6 chiffres avec une plage de mesure de fréquence de 2Hz jusqu'à le large de
bande. Vous pouvez mesurer seulement la fréquence du canal de déclenchement .
Pour effectuer le réglage d'un cymomètre,
faites les suivant:
1.
Appuyez sur MENU, la fonction menu apparaîtra dans la partie droite
de l'écran.
Appuyez sur MENU ▲ ou MENU ▼ et sélectionnez DISP SET, quatre options se montreront dans lap
2.
partie inférieure de l'écran.
3.
Appuyez sur F4 et sélectionnez connecter (ON) Cymometer, ensuite la fréquence du signal se montrera
dans le coin droit de l'écran.
Voir la figure 42:
8.7 Réglages de stockage de formes d'onde
L'oscilloscope peut enregistrer
d'onde actuelle.
La forme d'onde rappelée et enregistré dans la mémoire ne peut pas être réglée.
La forme d'onde enregistrée /menu rappeler se décrit dans la liste suivante.
Fonction menu
ONDE
Enregistrer
Montrer
Pour enregistrer la forme d'onde dans l'adresse A, faites le suivant:
Appuyez sur la touche MENU et le menu fonction apparaîtra à droite de l'écran.
1.
4 formes d'onde, qui peuvent être montrées sur l'écran avec la forme
Établir
Description
Sélectionne l'adresse pour enregistrer ou rappeler la forme
A, B, C et D
d'onde.
Stocke la forme d'onde dans les adresses sélectionnées.
Ferme ou commence à montrer les formes d'onde stockées dans
ON
les adresses A, B, C o D.
OFF

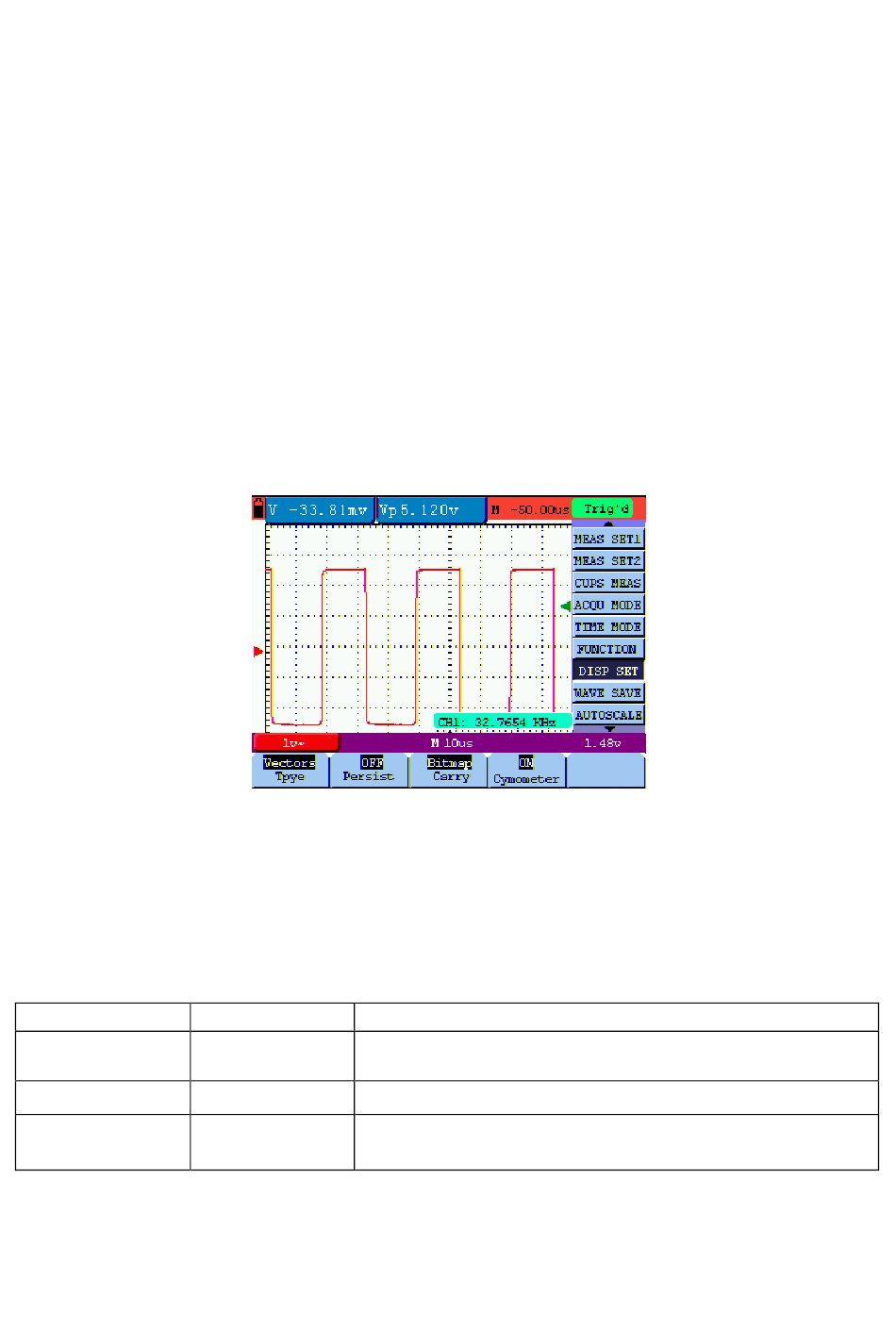

Figure 42:
