7
Après le brasage, remettre l'isolation de tuyau inférieur en place
et le refermer avec le couvercle isolant supérieur (après avoir
retiré la gaine).
8
Remettre en place le collier de fixation de tuyau (C) (2x M5).
9
S'assurer que les tuyaux sur place sont bien isolés.
L'isolation de tuyau sur place doit aller jusqu'à l'isolation que
vous avez remise en place selon la procédure 7. S'assurer qu'il
n'y a pas de jeu entre les deux extrémités afin d'éviter les
gouttes de condensation (achever la connexion avec du ruban
adhésif éventuellement).

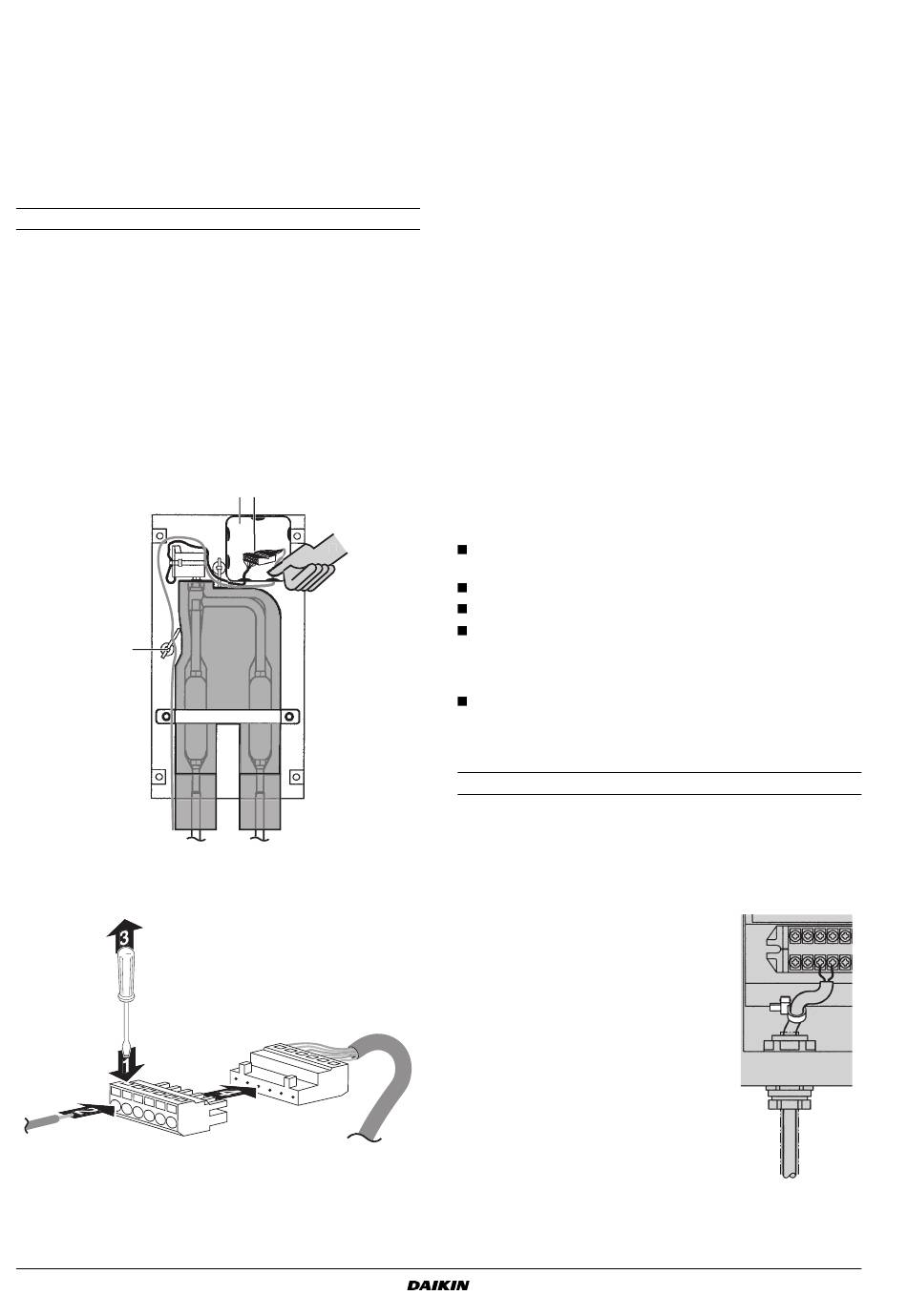

Travail électrique
1
Ouvrir le couvercle du boîtier électrique (A).
2
Pousser UNIQUEMENT le second trou d'arrivée de câble
inférieur (B) de l'intérieur vers l'extérieur. Ne pas endommager
la membrane.
3
Passer le câble de la soupape (avec les câbles Y1 ... Y6) du
boîtier de commande à travers ce trou d'arrivée du fil de
membrane et relier les câbles au connecteur de borne (C) en
suivant les instructions telles que décrites à l'étape 4.
Acheminer le câble hors de l'armoire du kit de soupape
conformément à l'illustration ci-dessous et le fixer avec un
attache-câble (D). Voir
page 5
pour plus de détails.
D
4
Utiliser un petit tournevis et suivre les instructions indiquées
pour raccorder les câbles de raccordement au connecteur de
borne selon le schéma de câblage.
5
S'assurer que le câblage et l'isolation sur place ne sont pas
écrasés lors de la fermeture du couvercle de l'armoire de kit de
soupape.
6
Refermer le couvercle de l'armoire du kit de soupape (4x M5).
Manuel d'installation et d'utilisation
5
"Travaux de câblage électrique" à la
A C
B
I
'
NSTALLATION DE L
ARMOIRE DE COMMANDE
ÉLECTRIQUE
(Voir
figure
1
Armoire de commande
2
Brides de suspension
3
PCB principal
4
Transformateur
5
Borne
6
PCB en option (KRP4)
Installation mécanique
1
Fixer l'armoire de commande avec les brides de suspension à la
surface de montage.
Utiliser 4 vis (pour des trous de Ø6 mm).
2
Ouvrir le couvercle de l'armoire de commande.
3
Pour le câblage électrique: se référer au paragraphe
de câblage électrique" à la page
4
Installer les écrous à vis.
5
Fermer les ouvertures inutiles avec les bouchons (coupelles de
fermeture)
6
Fermer le couvercle fermement après installation pour s'assurer
que l'armoire de commande est étanche à l'eau.
T
RAVAUX DE CÂBLAGE ÉLECTRIQUE
Tous les éléments et matériaux fournis et les travaux électriques
doivent être conformes aux codes locaux.
Utiliser uniquement des câbles en cuivre.
Tout le câblage doit être réalisé par un électricien agréé.
Un commutateur principal ou d'autres moyens de débranche-
ment ayant une séparation de contact sur tous les pôles doit
être intégré dans le câblage fixe en fonction de la législation
locale et nationale correspondante.
Référez-vous au manuel d'installation accroché à l'unité
extérieure pour la taille des câbles d'alimentation électrique
reliés à l'unité extérieure, la capacité du disjoncteur et
interrupteur, câblage et instructions de câblage.
Connexion des câbles à l'intérieur de l'armoire de commande
1
Pour la connexion à l'unité extérieure et au contrôleur (non
fourni):
Tirer les câbles à l'intérieur à travers des écrous à visser et
visser fermement pour assurer une bonne dépression et une
bonne protection contre l'eau.
2
Les
câbles
nécessitent
sécurité. Entourer le câble de bandes de
cerclage avec les attaches à tête
d'équerre installées.
Kit d'options pour combiner des groupes condenseur Daikin
3)
5.
une
autre
EKEXMCBV3
avec des évaporateurs fournis sur place
4PW32096-1B
"Travaux
