Description Des Boutons-Poussoirs - Extech Instruments PQ2071 Manuel D'utilisation

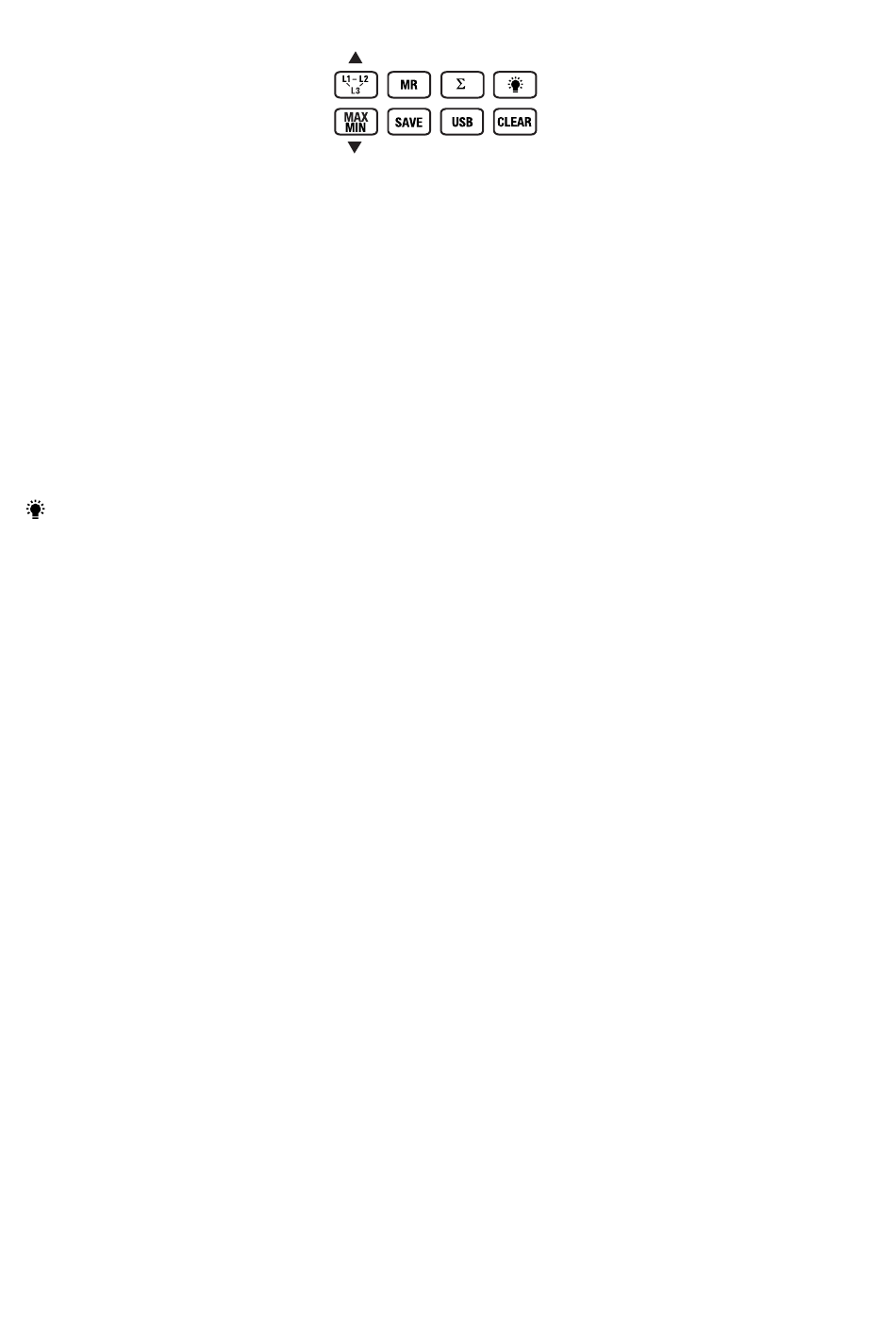

Description des boutons-poussoirs

L1-L2-L3 Appuyez sur L1-L2-L3 pour parcourir la première phase, la seconde phase, la
troisième phase et la somme des mesures de puissance en watts.
Appuyez et maintenez enfoncée la touche L1-L2-L3 pendant au moins deux (2)
secondes pour accéder au mode 3P3W.
MR Appuyez une fois pour accéder au mode Memory Recall (Rappel de mémoire),
l'icône MR s'affiche et l'appareil émet un signal sonore. Utilisez les touches fléchées
tel que décrit directement ci-dessous pour parcourir la mémoire interne avec une
capacité de 99 lectures.
Σ En mode de puissance active (le sélecteur rotatif positionné sur kW), la touche Σ
sert à additionner les mesures multiples lorsque vous testez des systèmes triphasés.
Référez-vous à la section Mesure de la puissance active de ce manuel d'utilisation
pour plus de détails sur l'utilisation de la touche d'addition.
Appuyez sur la touche de rétro-éclairage pour activer le rétro-éclairage. Le rétro-
éclairage s'éteindra automatiquement au bout de 20 secondes. Appuyez sur la
touche pour désactiver le rétro-éclairage manuellement.
MAX-MIN Appuyez pour afficher la lecture maximale (MAX) ; appuyez à nouveau pour afficher
la lecture minimale (MIN). Cette fonction s'applique uniquement aux gammes de
tension, de courant, de puissance active et de puissance apparente. Lorsque l'icône
MAX ou MIN s'affiche, seule la lecture maximale ou minimale s'affiche.
SAVE (Enregistrer)
lecture ; l'appareil émet un signal sonore. Le numéro de classement qui s'affiche à
gauche sur l'écran secondaire augmente à chaque enregistrement de lecture.
Nombre maximum de points de données : 99. L'appareil affiche l'icône FULL lorsque
la mémoire est pleine.
USB Les données de mesures seront transférées vers le PC lorsque l'appareil sera
connecté au PC et que le logiciel et pilote fournis sont installés et fonctionnent.
CLEAR En mode d'énergie active, appuyez et maintenez enfoncée la touche CLEAR
pendant au moins une (1) seconde pour relancer le minuteur à partir de zéro.
En ce qui concerne toutes les autres gammes, appuyez et maintenez enfoncée la
touche CLEAR pendant au moins une (1) seconde pour supprimer le contenu de la
mémoire interne avec capacité de 99 lectures.
Lorsque vous parcourez la somme des mesures de puissance, utilisez les touches
▼/▲
▼/▲ pour modifier l'affichage des modes de puissance active/puissance réactive
aux modes de facteur de puissance/puissance apparente.
En mode MR (Rappel de mémoire), utilisez les touches ▼/▲ pour parcourir la
mémoire interne avec capacité de 99 lectures de l'appareil.
HOLD Appuyez sur HOLD pour accéder au mode Hold (Maintien de données), l'icône H
s'affiche et l'appareil émet un signal sonore et la lecture affichée se fige. Appuyez à
nouveau sur HOLD pour quitter le mode Hold, l'appareil émet un signal sonore et
l'icône H s'éteint.
Figure 3
Appuyez sur SAVE pendant un moment pour enregistrer une seule
6 PQ2071-fr-FR_V1.3 7/15
