Kilowatts-heures
AVERTISSEMENT : Afin d'éviter d'endommager l'appareil et de prévenir tout risque de
blessures corporelles, n'effectuez pas des mesures sur des signaux RMS supérieurs à 750
V AC ou 1 000 A AC.
Pour tester les kilowatts-heures, branchez l'appareil comme suit :
1.
Positionnez le commutateur rotatif sur kWh.
2.
Branchez l'appareil tel qu'illustré dans la Fig. 7 (3P4W) ou Fig. 10 (3P3W). Pour les
connexions trois phases.
Monophasé - Connectez le cordon de L1 sur le fil d'alimentation et COM plomb à Neutre.
3.
Fermez la pince autour de la phase à mesurer. . (Fil d'alimentation en monophasé)
4.
Appuyez sur la touche L1-L2-L3 pour sélectionner le conducteur enserré dans la pince. (L1
pour monophasé)
5.
Appuyez et maintenez enfoncée la touche CLEAR (Effacer) pendant 1 seconde pour
remettre l'horloge à zéro.
6.
La valeur kWh mesurée s'affiche dans l'affichage principal et le temps écoulé dans
l'affichage secondaire. (Fig. 12)
7.
Appuyez sur HOLD pour lire une valeur kWh particulière (temps). Les valeurs de la lecture
et du temps écoulé seront verrouillées, mais le temps de mesure continu sera suivi et
additionné.
8.
Après avoir noté les données, appuyez à nouveau sur HOLD pour effectuer une prise de
mesures en continu.
9.
La valeur kWh continuera de s'additionner et le temps de mesure passe au temps de
mesure en cours.
10. Lorsque le temps de mesure dépasse 24 heures ou si l'appareil accède à un autre mode de
prise de mesures, la prise de mesure d'énergie active s'interrompt.
11. Énergie active maximale : 9 999 kWh. OL s'affiche lorsque la lecture dépasse cette limite.
12. La fonction MAXMIN n'est pas disponible lorsque vous effectuez des mesures de l'énergie
active.
13. Appuyez et maintenez enfoncée la touche CLEAR pendant 1 seconde pour réinitialiser le
temps et la valeur d'énergie.

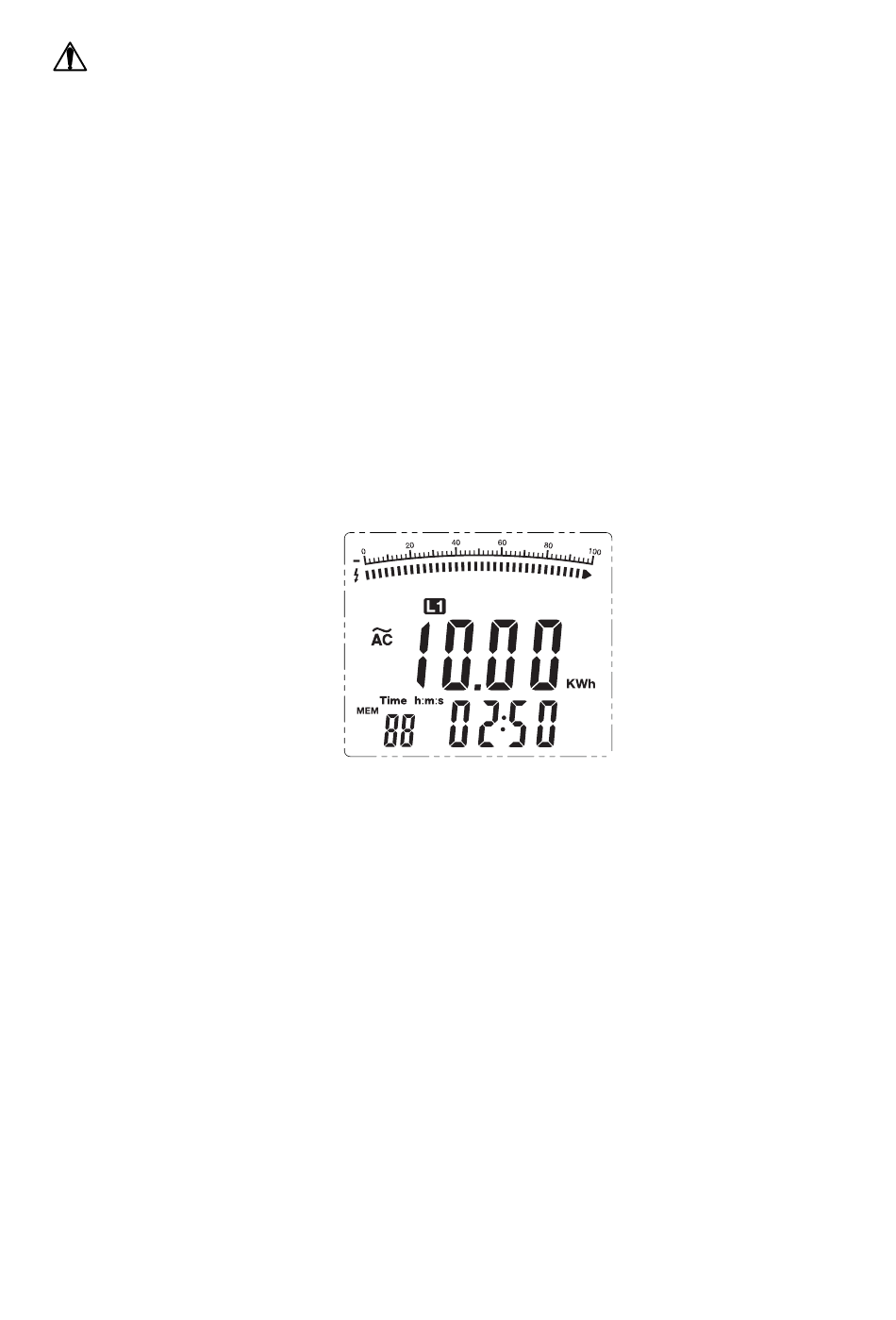

Figure 12
16
PQ2071-fr-FR_V1.3 7/15
