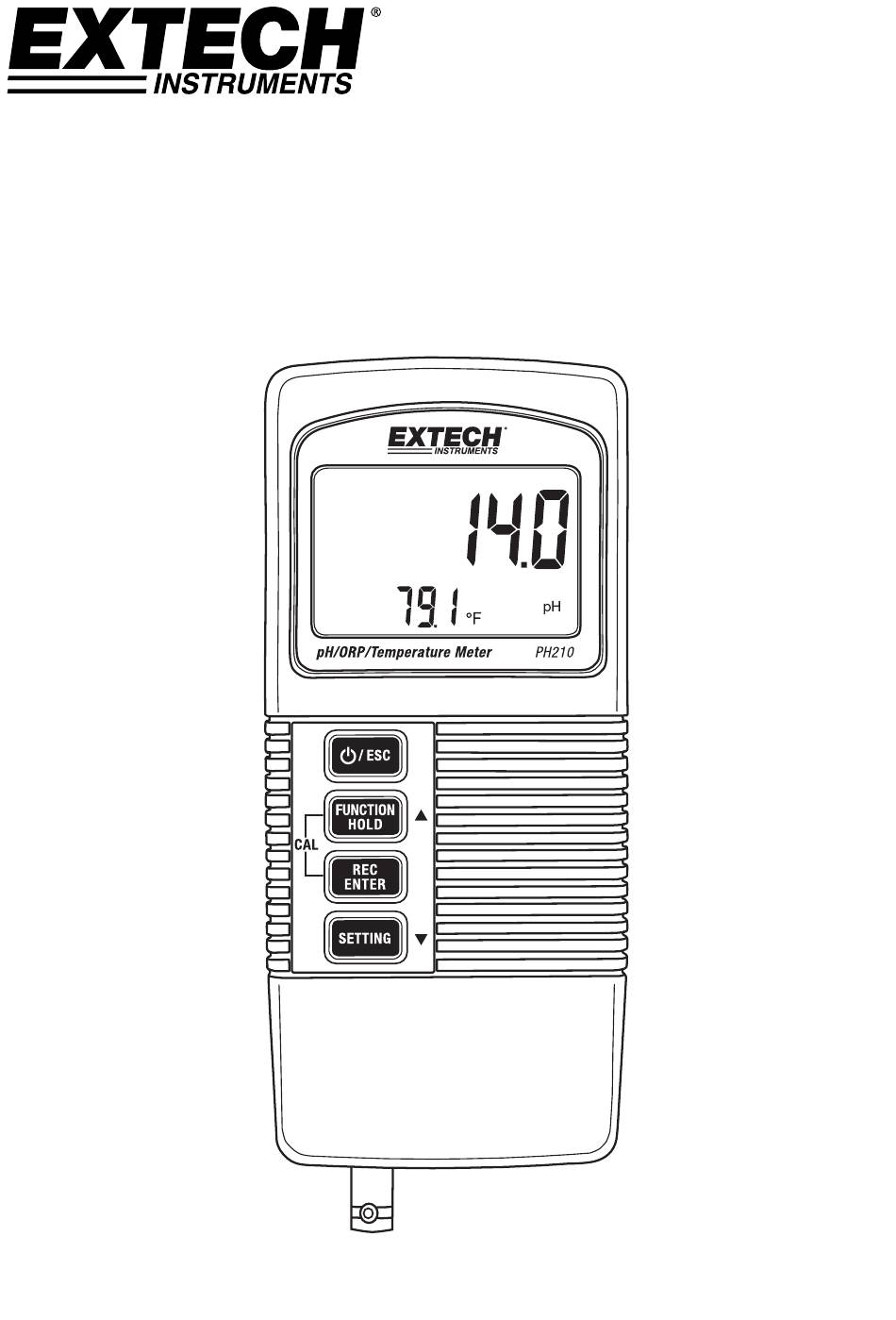

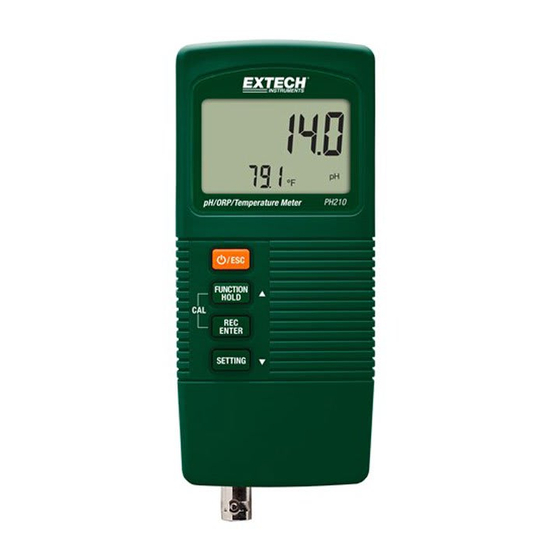

- Page 1 Manuel d’utilisation Modèle PH210 Compteur de température / pH / ORP ...
-
Page 2: Description De L'appareil
La mesure de mV (ORP) varie entre ± 1999 mV La prise d'entrée BNC s'adapte à la plupart d'électrodes pH ou ORP Sonde amovible pouvant être utilisée dans différents environnements de mesure Compensation de température automatique (à l'aide d'une sonde de température en option) ou manuelle Mesure de pH haute impédance Capacité de calibrage de pH utilisateur DATA HOLD (Maintien de données) pour figer les valeurs affichées Enregistre des valeurs MIN MAX Fonction à sélectionner (pH ou mV), unités de mesure de température (C/F), activation/désactivation mise en veille automatique et compensation manuelle de la température des solutions Description de l’appareil Lecture de mesure Température des solutions Unité de mesure (pH ou mV) Touche Marche/Echap Touche directionnelle Fonction/Maintien/Flèche haut Touche Enregistrer (MIN/MAX)/Entreé Touche directionnelle Paramètres/Flèche bas Compartiment des piles (arrière du compteur) Entrée de connecteur BNC pH ou électrode mV 10. Fiche d'entrée de sonde ATC en option PH210-fr-FR_v1.3 11/14... -
Page 3: Mise En Route
Étalonnage (pH) Étalonnage : facteurs à prendre en compte Ce compteur de pH a été étalonné en usine par des signaux mV simulant un électrode de pH idéal dans un environnement de 25 °C (77 °F). Un électrode idéal produira 0,0 mV avec un pH de 7,00 dans des conditions idéales. Les électrodes sont toutefois imparfaites et la température à laquelle les tests sont effectués n'est pas toujours idéale. Afin de maintenir un haut niveau de précision et pour s'adapter à une application donnée, choisissez une méthode de calibrage à partir des sélections ci‐dessous : Étalonnage basique (étalonnage à point unique) : pH 7,00 Étalonnage complet (deux points) : pH 7,00 puis pH 4,00 ou pH 7,00 puis pH 10,00 Le compteur devrait être étalonné une fois par session de test. L'étalonnage est réalisé avec des solutions tampon standard à température ambiante de 25 °C (77 °F). L'étalonnage devrait toujours être réalisé avec un tampon de pH 7,00 en premier, suivi par un deuxième étalonnage tampon si souhaité. Sélectionnez le tampon avec pH 4,00 pour le deuxième étalonnage si les mesures habituelles sont inférieures au pH 7,00 ou utilisez un tampon avec pH 10,00 pour le deuxième étalonnage si les mesures habituelles sont supérieures au pH 7,00. Si l'écran affiche “ERR”, effacez les données de calibrage existantes selon la procédure de calibrage de pH ci‐ dessous et effectuez le calibrage de nouveau. Procédure de calibrage pH Placez l'électrode dans une solution tampon. Allumez le compteur et appuyez simultanément puis relâchez les touches REC (Enregistrer) et HOLD (Maintien), l'angle inférieur gauche de l'écran affichera ‘CAL’. Utilisez les touches directionnelles Flèche haut et Flèche bas pour défiler parmi les points d'étalonnage 4, 7 et 10 et la fonction Annuler (CLr). Une fois le point correct sélectionné appuyez sur ENTER (Entrée). La valeur clignotera pendant quelques secondes et le message 'END' (Fin) s'affichera. Calibrez les autres tampons de la même manière Remarque : En cas de déviation de plus d'1 unité de pH du tampon de pH 4, 7 ou 10 ou si la pente de l'électrode est basse, l'instrument supposera qu'il s'agit d'une erreur et annulera le calibrage' (le message ERR sera affiché). Dans ce cas, annulez les données de calibrage (voir l'étape 2 ci‐dessus) et réalisez le calibrage de nouveau. Si le problème persiste, l'électrode devrait être remplacé. Pour le calibrage à points multiples, utilisez les flèches directionnelles pour défiler parmi les points de calibrage selon la description de l'étape 2. Calibrez toujours avec un tampon de PH210-fr-FR_v1.3 11/14... -
Page 4: Mesure De Mv (Orp : Potentiel D'oxydo-Réduction)
Connectez l'électrode de pH au compteur (connexion BNC en bas du compteur). De manière facultative vous pouvez connecter la sonde de température (modèle Extech 850188 uniquement) à la fiche en bas du compteur. Cette sonde de température est utilisée pour la compensation de température automatique (ATC). Une compensation manuelle de température est possible comme expliqué ci‐dessous. Allumez le compteur à l'aide de la touche POWER/ESC (Marche/Echap). Appuyez et maintenez la touche FUNCTION (Fonction) pour sélectionner les unités de pH si nécessaire. L'unité de mesure s'affichera sur l'écran LCD (pH). Pour changer les unités de température de la solution ( C / F) consultez la section de sélection des unités de température de ce manuel. Rincez l'électrode de pH et la sonde de température avec de l'eau distillée. Placez l'électrode et la sonde de température (si ATC doit être utilisé) dans la solution. Patientez 30 secondes afin de permettre à l'électrode et à la sonde ATC d'atteindre un équilibre thermique avec la solution tampon. Consultez la section relative à la compensation de température pour plus d'informations sur la compensation de température automatique et manuelle. Après la stabilisation des mesures visualisez la valeur de pH et de température de la solution à l'écran. Lorsque le test est terminé rincez l'électrode et la sonde à l'eau distillée. Conservez les électrodes et les sondes selon les recommandations du fabricant si vous ne les utilisez pas. Mesure de mV (ORP : potentiel d'oxydo‐réduction) Important : Les sondes de température et les électrodes devraient être toujours rincées avant et entre les échantillons afin de retirer toute trace de solution de stockage, de milieu de traitement ou de solutions test précédentes. Connectez l'électrode ORP au compteur (connexion BNC en bas du compteur). De manière facultative vous pouvez connecter la sonde de température (modèle Extech 850188 uniquement) à la fiche en bas du compteur. Cette sonde de température est utilisée pour la compensation de température automatique (ATC). Une compensation manuelle de température est possible comme expliqué ci‐dessous. Allumez le compteur à l'aide de la touche POWER/ESC (Marche/Echap). Appuyez et maintenez la touche FUNCTION (Fonction) pour sélectionner les unités mV si nécessaire. L'unité de mesure s'affichera sur l'écran LCD (mV ou pH). PH210-fr-FR_v1.3 11/14... -
Page 5: Compensation De Température Automatique (Atc) Et Manuelle
Pour changer les unités de température de la solution ( C / F) consultez la section de sélection des unités de température de ce manuel. Rincez l'électrode ORP et la sonde ATC (si elle a été utilisée) avec de l'eau distillée ou déionisée. Placez l'électrode et la sonde ATC (si elle est utilisée) dans la solution. Patientez 30 secondes afin de permettre à l'électrode ORP et à la sonde ATC d'atteindre un équilibre thermique avec la solution tampon. Consultez la section relative à la compensation de température pour plus d'informations sur la compensation de température automatique et manuelle. Après la stabilisation des mesures visualisez la valeur ORP en unité mV sur l'écran principal. Lorsque le test est terminé rincez l'électrode et la sonde à l'eau distillée. Conservez les électrodes et les sondes selon les recommandations du fabricant si vous ne les utilisez pas. Compensation de température automatique (ATC) et manuelle Le PH210 compense automatiquement (ATC) les déviations de température des solutions lorsque la sonde de température du modèle 850188 (insérée en bas du compteur) est placée dans la solution de mesure. La température d'une solution est affichée sur la ligne LCD inférieure du compteur Pour compenser manuellement les déviations de température des solutions, un thermomètre séparée doit être placé dans la solution pour suivre sa température, puis procédez comme suit : Appuyez et maintenez la touche SETTING (Paramètres) pendant 5 secondes. L'écran affichera noATC. Appuyez sur la ENTER (Entrée) et noATC clignotera (indiquant que la compensation automatique est arrêtée et que la compensation de température manuelle est activée). Notez que lorsque noATC ne clignote pas, le mode de compensation de température automatique est activé. Utilisez les flèches directionnelles pour ajuster manuellement la valeur de température afin qu'elle corresponde à la température de la solution (telle que déterminée par le thermomètre de la solution). Une fois la température programmée, appuyez sur ENTER (Entrée) pour enregistrer les données et sur ESC (Echap) pour revenir au mode opérationnel habituel. Si la température de la solution change, la procédure de compensation de température manuelle devra être répétée. PH210-fr-FR_v1.3 11/14... -
Page 6: Sélection Des Unités De Température (C/F)
Sélection des unités de température (C/F) Pour modifier les unités de température ( C / F) : Allumez l'appareil Appuyez et maintenez enfoncée la touche Settings (Paramètres) pendant 5 secondes jusqu'à accéder au mode Paramètres Appuyez de nouveau si la touche Settings (Paramètres) la lettre F ou C s'affichera Utilisez la flèche directionnelle haut pour sélectionner l'unité de mesure pour la température de la solution Appuyez sur ENTER (Entrée) pour enregistrer le réglage Appuyez sur ESC (Echap) pour revenir au mode habituel d'utilisation Activer/Désactiver la mise en veille automatique Pour économiser les piles, l'appareil s'arrête automatiquement après environ 10 minutes d'inactivité. Pour désactiver ou activer cette fonction, suivez les étapes ci‐après : Allumez l'appareil Appuyez et maintenez enfoncée la touche Settings (Paramètres) pendant 5 secondes jusqu'à accéder au mode Paramètres Utilisez la touche SETTING pour passer à l'écran qui affiche OFF YES ou OFF NO Utilisez la flèche haut pour sélectionner (Mise en veille automatique activée) ou NO (Mise en veille automatique désactivée) Appuyez sur la touche ENTER (Entrée) pour enregistrer le réglage et revenir au mode habituel d'utilisation PH210-fr-FR_v1.3 11/14... -
Page 7: Mode D'enregistrement De Données (Rec) Min/Max
±0,5 mV ± 1999 mV Remarque : La précision n'inclut pas le coefficient de température tampon pH Plage de compensation de 0 à 65 C (32 à 149 F) température automatique (ATC) Plage d'ajustement de compensation 0 à 100 C (32 à 212 F) de température manuelle Alimentation Pile alcaline 9 volts Écran Écran LCD pour les lectures simultanées de pH ou mV et de température, ainsi que des icônes et paramètres de menu de programmation Température opérationnelle et 0 à 50 C (32 à 122 F);<80 % RH humidité relative Points de calibrage de pH 4,00, 7,00, 10,00 (un étalonnage à 1, 2 ou 3 peut être réalisé) Auto Power OFF [Mise hors tension 10 minutes après l'appui de la dernière touche automatique] (cette option peut être désactivée) Indication de niveau de charge faible L'icône d'affichage de la batterie clignotera si vous de la pile devez remplacer les piles Dimensions / Poids 135 x 60 x 33 mm (5,3 x 2,4 x 1,3”) / 200 g (7,1 oz) PH210-fr-FR_v1.3 11/14... -
Page 8: Remplacement De Pile
Le type d'encrassement de l'électrode qui survient dans le temps déterminera la méthode de nettoyage. Les encrassements légers peuvent être retirés en mélangeant vigoureusement ou en utilisant une bouteille compressible. L'encrassement des produits chimiques organiques (encrassement solide) doit être retiré de manière chimique. Le bulbe doit être nettoyé mécaniquement seulement dans des situations extrêmes. PH210-fr-FR_v1.3 11/14... -
Page 9: Résolution Des Problèmes De L'électrode
Bulbe sec Stockage à long terme sans Trempez la pointe de l'électrode dans un humidification capuchon d'humidification rempli d'une solution tampon 1ml 7,00 pendant 24 à 48 heures Charge statique Essuyage des électrodes Rincez les électrodes dans un tampon 7,0 et dans une solution blot. N'essuyez pas l'électrode. Les mêmes valeurs avec Bulbe fissuré ou cassé Remplacez l'électrode. Utilisez la différents bulbes et protection de bulbe. Évitez de plonger échantillons l'électrode au fond du récipient ou de tourner les tiges. Le capuchon d'humidification protégera le bulbe entre les tests. Affichage irrégulier de Les échantillons ont une Pour chaque 50 ml d'échantillon ajoutez l'écran LCD puissance ionique réduite 1 goutte (50uL) de SAT. KCl (Aucune (manque de sel), par ex l'eau altération de pH ne surviendra avec une distillée, déionisée, de lac (à solution inerte KCl). pression élevée) Droits réservés © 2014 FLIR Systems, Inc. Tous droits réservés, y compris la reproduction partielle ou totale sous quelque forme que ce soit www.extech.com PH210-fr-FR_v1.3 11/14...
