Přišroubujte první pant (obr. č. 14). Přiložte pant k desce tak, jak je znázorněno na obr. č. 14 a
následně ho přišroubujte třemi šrouby k grilovací ploše (šrouby M5 x 12 jsou součástí sady)

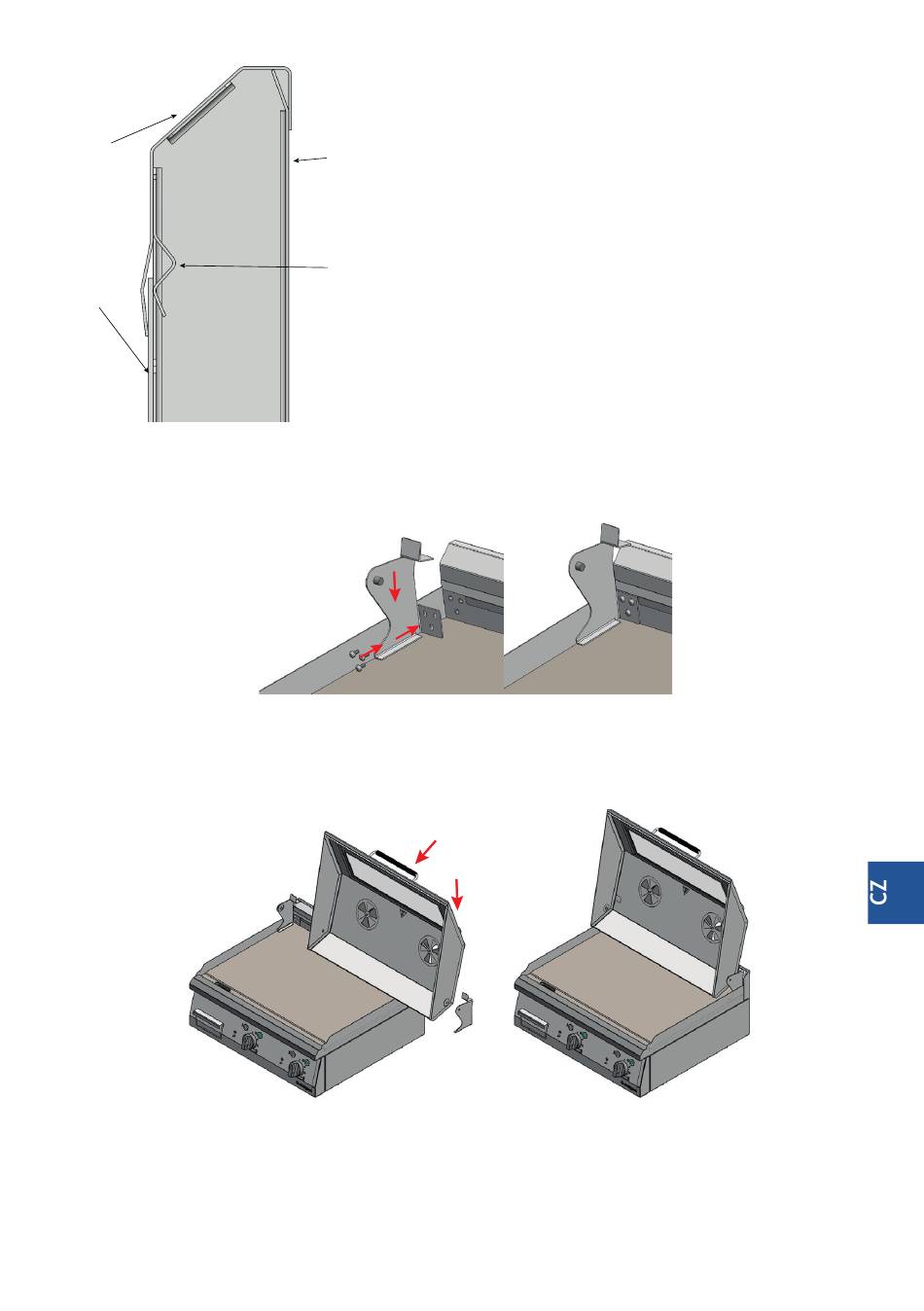

Obrázek č. 14. Montáž levého pantu víka (vlevo) a deska s přišroubovaným levým pantem
•
Přiložte víko i druhý pant. Pozor! Zákrok musí provést alespoň dvě osoby. Vložte víko tak, aby otvor v
boční části víka dosedl na trn přimontovaného pantu a poté vše vložte mezi boční okraje grilovací desky
a opřete pant o její dno a přední stranu krytu (obr. č. 15).
•
Přišroubujte druhý pant. Pozor! Zákrok musí provádět alespoň dvě osoby! Zatímco je víko
drženo tak, aby se nesklopilo, přišroubujte druhý pant ke krytu pomocí tří šroubů M5 x 12, které jsou
součástí sady (viz obr. č. 14).
2
3
1. Zadní kryt
2. Základna grilovací plochy
3. Přídržný plech
4. Zadní okraj grilovací desky
Obrázek č. 13. Montáž zadního krytu.
(vpravo).
Obrázek č. 15. Nasazování víka.
