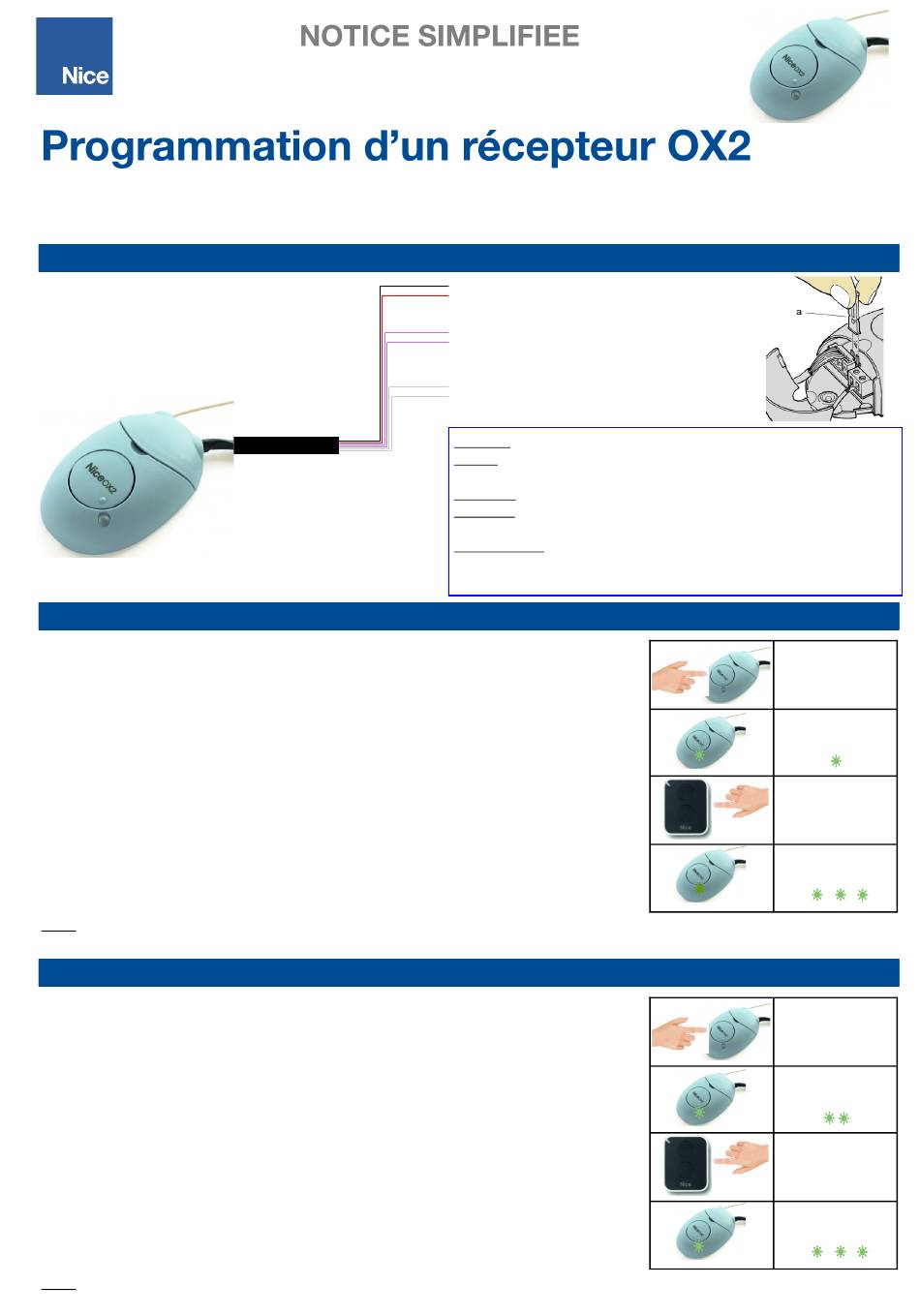

Nice OX2 Notice

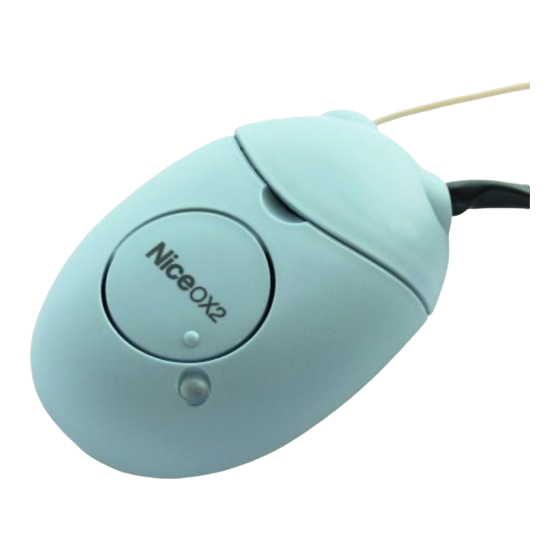

L'OX2 est un récepteur universel deux canaux précâblé. Il permet de commander tous types d'automatismes, avec
des télécommandes Nice en 433Mhz.
Câblage d'un récepteur OX2 :
Mémorisation d'un émetteur sur le canal 1 d'un OX2 :
1) Presser une fois la touche du récepteur pour sélectionner le canal n°1
2) Vérifier que la LED émet un clignotement correspondant à la sélection du
canal n°1.
3) Dans les 10s qui suivent, presser pendant au moins 5s, la touche désirée
de l'émetteur à mémoriser.
4) Si la mémorisation a été effectuée correctement, la LED du récepteur clignotera
trois fois.
Nota : S'il y a d'autres émetteurs à mémoriser, répéter le point 3 dans les 10 secondes qui suivent.
La phase de mémorisation prend fin au bout de 10 secondes lorsque le récepteur s'éteint.
Mémorisation d'un émetteur sur le canal 2 d'un OX2 :
1) Presser deux fois la touche du récepteur pour sélectionner le canal n°2
2) Vérifier que la LED émet deux clignotements correspondant à la sélection du
canal n°2.
3) Dans les 10s qui suivent, presser pendant au moins 5s, la touche désirée
de l'émetteur à mémoriser.
4) Si la mémorisation a été effectuée correctement, la LED du récepteur clignotera
trois fois.
Nota : S'il y a d'autres émetteurs à mémoriser, répéter le point 3 dans les 10 secondes qui suivent.
La phase de mémorisation prend fin au bout de 10 secondes lorsque le récepteur s'éteint.
Alimentation
24V ou 12V*
Contact sec, Canal N°2
Ex : pas à pas, BP, partiel...
Contact sec, Canal N°1
Ex : pas à pas, BP, partiel...
Fil rouge : alimentation (+), 24V ou 12V*
Fil noir : alimentation (-)
Fils blanc : sortie canal 1
Fils violet : sortie canal 2
Contact relais : contact Normalement Ouvert (500mA - 50V)
* alimentation 12V avec le cavalier « a » inséré. (Fig 1)
Fig 1
Appuyer
1 fois sur la
touche
La led clignote
1 fois
Appuyer sur la
touche
pendant 5s
La led clignote
3 fois
Appuyer
2 fois sur la
touche
La led clignote
2 fois
Appuyer sur la
touche
pendant 5s
La led clignote
3 fois
