- Page 1 VDV501-090 INSTRUCTION MANUAL Ranger ™ ENGLISH • MEASURES CABLE LENGTH • CABLE FAULT FINDER • TONE GENERATOR • CABLE MANAGER Español pg. 15 Português pg. 29 Français pg. 43...

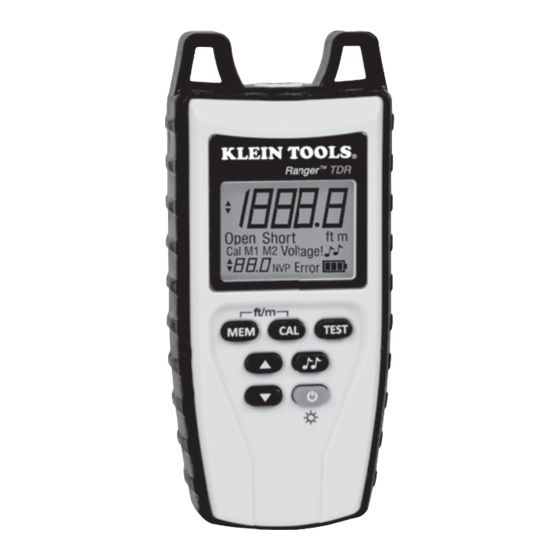

- Page 2 ENGLISH FEATURES The Klein Tools Ranger™ TDR is a portable time domain reflectometer (TDR) and voice-data-video cable tester. It measures cable length, calibrates Nominal Velocity of Propagation (NVP) values, finds faults in cables, and provides built-in tone generation for cable tracing.
- Page 3 WARNINGS To ensure safe operation and service of the tester, follow these instructions. Failure to observe these warnings can result in severe injury or death. • The Ranger™ TDR should NOT be used on energized cabling systems. • Connecting the instrument to voltages above the Safety Extra Low Voltage range of less than 60V peak AC or DC may pose a safety hazard to the user.
- Page 4 ENGLISH OVERVIEW F-Connector (Male) Ranger Keypad LCD Screen...
- Page 5 ACCESSORIES The VDV501-815 kit includes several accessories to facilitate testing on almost all popular cable types. See Preparing to Test Cables section to learn how to connect the accessories for specific applications. F-Connector Barrel Connector Coupler (Female to Female) F-Connector to BNC Connector Coupler (Female to Female) F-Connector to RJ45 Jack Adapter (Male to Male)
- Page 6 ENGLISH LCD SCREEN ICONS Length Adjustment Indicator: Indicates the cable length can be adjusted during Calibration Mode. Indicates tone style can be changed in Tone Mode. Cable Status: Open or Short is displayed if the cable has a fault. Memory Storage Locations: Indicates the currently selected NVP memory location.
- Page 7 KEYPAD • In Calibration Mode: the buttons are used to adjust the measured cable length to match the known cable length Up/Down within the range of 25 to 1000 ft. (10 m to 300 m). • In Tone Mode: the buttons select a cadence (HI, LO, HL1, HL2).
- Page 8 ENGLISH STARTUP AND SHUTDOWN TURNING THE UNIT ON AND OFF • Press and hold the power button for two seconds to turn the unit on. • The unit will immediately run a length test at startup. • Press and hold the power button for two seconds to turn the unit off. AUTO POWER OFF The Ranger™...
- Page 9 • Testing Two-Conductor Cable: 1. Connect the F-connector coupler (barrel connector) by carefully screwing it into the input port of the Ranger™ TDR. 2. The cable to be tested should have a pair of exposed conductors that run side-by-side. This includes inner pairs on twisted pair cable.
- Page 10 ENGLISH Step 6 Step 9 Step 11 SETTING NVP VALUES The NVP value must be set correctly in order to obtain an accurate length measurement from the device. • Manually Setting NVP: 1. Press the Power button. The unit will start up in Test Mode. 2.
- Page 11 TESTING CABLE & DETERMINING LENGTH Once a cable's NVP value has been set, the cable length can be determined using Test Mode. As stated in Preparing to Test Cables, the cable to be tested should be le ft. open on the opposite end from the tester. A cable terminated with an impedance closely matching the characteristic impedance of the cable can produce inaccurate test results.
- Page 12 Tone Mode can be used to trace cables by sound. A cadence is emitted from the unit through a connected cable. The cadence can only be detected and amplified with an analog tone probe, such as the Klein Tools PROBEplus tone tracing probe (VDV500-060) not included, and is not audible to the human ear without the probe.
- Page 13 COMMON NVP VALUES Below is a list of NVP values for common types. Cable Type Range Coaxial Cable RG58 65.4 64.5 - 66.4 RG59 83.9 83.0 - 85.0 RG6U 84.6 83.5 - 85.5 RG6 Quad Shield 84.9 84.0 - 86.0 Phone Cable CAT3 4-Pair 67.3...
- Page 14 DISPOSAL / RECYCLE Do not place equipment and its accessories in the trash. Items must be properly disposed of in accordance with local regulations. Prior to disposal of this product, please contact Klein Tools for proper disposal options. CUSTOMER SERVICE KLEIN TOOLS, INC.
- Page 15 VDV501-090 MANUAL DE INSTRUCCIONES Ranger ™ ESPAÑOL • MIDE LA LONGITUD DE LOS CABLES • LOCALIZADOR DE FALLAS EN CABLES • GENERADOR DE TONOS • ADMINISTRADOR DE CABLES...
- Page 16 ESPAÑOL CARACTERÍSTICAS El Ranger™ TDR de Klein Tools es un reflectómetro de dominio temporal (TDR) y probador portátil de cables de voz, datos y video. Mide la longitud de cables, calibra los valores de la velocidad nominal de propagación (NVP), busca fallas en los cables y proporciona generación de tonos incorporada para rastreo de cables.
- Page 17 ADVERTENCIAS Para garantizar un funcionamiento y servicio seguros del probador, siga estas instrucciones. El incumplimiento de estas advertencias puede provocar lesiones graves o la muerte. • El Ranger™ TDR NO se debe utilizar en sistemas de cableado energizados. • La acción de conectar el instrumento a valores de voltaje mayores al rango de seguridad de tensión extra baja de menos de 60 V CA o CD pico implica un riesgo para la seguridad del usuario.
- Page 18 ESPAÑOL DESCRIPCIÓN Conector F (macho) Ranger Teclado Pantalla LCD...
- Page 19 ACCESORIOS El kit VDV501-815 incluye varios accesorios para facilitar la prueba en prácticamente todos los tipos de cable más conocidos. Consulte la sección Preparación para la prueba de cables para obtener información sobre cómo conectar los accesorios en aplicaciones específicas. Acoplador de conector F a conector cilíndrico (hembra a hembra) Acoplador de conector F a conector BNC...
- Page 20 ESPAÑOL ICONOS DE LA PANTALLA LCD Indicador de ajuste de longitud: indica si la longitud del cable se puede ajustar durante el modo Calibration (Calibración). Indica si el estilo de tono se puede cambiar en el modo Tone (Tono). Estado del cable: se muestra Open (circuito abierto) o Short (cortocircuito) si el cable tiene una falla.
- Page 21 TECLADO • En el modo Calibration (Calibración): los botones se utilizan para ajustar la longitud del cable medido de modo Arriba/Abajo que coincida con la longitud conocida del cable dentro del rango de 25 pies a 1000 pies (10 m a 300 m). •...
- Page 22 ESPAÑOL ARRANQUE Y APAGADO ENCENDIDO Y APAGADO DE LA UNIDAD • Mantenga presionado el botón de encendido durante dos segundos para encender la unidad. • La unidad ejecutará inmediatamente una prueba de longitud durante el arranque. • Mantenga presionado el botón de encendido durante dos segundos para apagar la unidad.
- Page 23 • Prueba del cable de dos conectores: 1. Conecte el acoplador del conector F (conector cilíndrico) enroscándolo cuidadosamente en el puerto de entrada del Ranger™ TDR. 2. El cable que desea probar debe tener un par de conductores expuestos tendidos uno al lado del otro. Esto incluye pares internos en el cable de par trenzado.
- Page 24 ESPAÑOL Paso 6 Paso 9 Paso 11 CONFIGURACIÓN DE VALORES DE NVP El valor de NVP se debe configurar correctamente para que el dispositivo muestre una medición precisa de la longitud. • Con guración manual del valor de NVP: 1. Presione el botón de encendido. La unidad arrancará en el modo Test (Prueba).
- Page 25 PRUEBA DEL CABLE Y DETERMINACIÓN DE LA LONGITUD Una vez establecido el valor de NVP de un cable, se puede determinar la longitud del cable utilizando el modo Test (Prueba). Tal como se describió en la sección Preparación para la prueba de cables, el cable que desea probar se debe dejar abierto en el extremo opuesto al probador.
- Page 26 Se emite una cadencia desde la unidad a través de un cable conectado. La cadencia solo se puede detectar y amplificar con una sonda de tono analógica, como la sonda para trazado por tonos PROBEplus de Klein Tools (VDV500-060) (no incluida), y no es audible para el oído humano sin la sonda.
- Page 27 VALORES COMUNES DE NVP A continuación se muestra una lista de valores de NVP para tipos de cable comunes. Tipo de cable Rango Cable coaxial RG58 65,4 64,5 - 66,4 RG59 83,9 83,0 - 85,0 RG6U 84,6 83,5 - 85,5 RG6 de cuádruple blindaje 84,9 84,0 - 86,0...
- Page 28 Antes de la eliminación de este producto, comuníquese con Klein Tools para obtener las opciones adecuadas de eliminación de desechos. SERVICIO AL CLIENTE KLEIN TOOLS, INC. 450 Bond Street Lincolnshire, IL 60069, EE. UU. 1-800-553-4676...
- Page 29 VDV501-090 MANUAL DE INSTRUÇÕES TDR Ranger ™ PORTUGUÊS • MEDE COMPRIMENTO DE CABO • DETECTOR DE FALHAS NO CABO • GERADOR DE TOM • GERENCIADOR DE CABO...
- Page 30 PORTUGUÊS RECURSOS O TDR Ranger™ Klein Tools é um refletômetro no domínio do tempo (TDR) e testador de cabo de voz-dados-vídeo portátil. Ele mede comprimento de cabo, calibra valores de Velocidade nominal de propagação (NVP), detecta falhas nos cabos e fornece geração de tom integrado para rastreamento de cabo.
- Page 31 ADVERTÊNCIAS Para assegurar a operação e o serviço do testador seguros, siga estas instruções. Não observar estas advertências pode resultar em acidentes pessoais graves ou morte. • O TDR Ranger™ NÃO deve ser usado em sistemas de cabeamento energizados. • Conectar o instrumento a tensões acima da faixa de tensão extrabaixa de segurança de menos de 60 V AC ou DC de pico pode ser um risco de segurança ao usuário.
- Page 32 PORTUGUÊS VISÃO GERAL Conector F (macho) Ranger Teclado Tela LCD...
- Page 33 ACESSÓRIOS O kit VDV501-815 inclui diversos acessórios que facilitam o teste da maioria dos tipos de cabo populares. Consulte a seção Preparação para testar cabos para saber como conectar os acessórios para aplicações específicas. Acoplador de conector de tambor de conector F (fêmea para fêmea) Acoplador de conector F para conector BNC (fêmea para fêmea)
- Page 34 PORTUGUÊS ÍCONES DA TELA LCD Indicador de ajuste de comprimento: Indica o comprimento de cabo que pode ser ajustado durante o modo de calibração. Indica que o estilo de tom pode ser ajustado no modo de tom. Status do cabo: Open (Aberto) ou Short (Em curto) é exibido se o cabo tiver uma falha.
- Page 35 TECLADO • No modo de calibração: os botões são usados para ajustar o comprimento medido do cabo para corresponder a um Para cima/ cabo de comprimento conhecido dentro da faixa de 25 para baixo a 1000 pés (10 m a 300 m). •...
- Page 36 PORTUGUÊS LIGAR E DESLIGAR LIGAR E DESLIGAR A UNIDADE • Pressione e mantenha pressionado o botão liga/desliga por dois segundos para ligar a unidade. • A unidade executa imediatamente um teste de comprimento ao ligar. • Pressione e mantenha pressionado o botão liga/desliga por dois segundos para desligar a unidade.
- Page 37 • Teste de cabo de dois condutores: 1. Conecte o acoplador do conector F (conector de tambor) rosqueando-o com cuidado na porta de entrada do TDR Ranger™. 2. O cabo a ser testado deve ter um par de condutores expostos posicionados lado a lado.
- Page 38 PORTUGUÊS Etapa 6 Etapa 9 Etapa 11 AJUSTE DOS VALORES DA NVP O valor da NVP deve ser ajustado corretamente para que o dispositivo forneça medição precisa do comprimento. • Ajuste manual da NVP: 1. Pressione o botão liga/desliga. A unidade inicia no modo de teste. 2.
- Page 39 TESTE DO CABO E DETERMINAÇÃO DO COMPRIMENTO Assim que o valor da NVP do cabo tiver sido definido, o comprimento do cabo pode ser determinado usando o modo de teste. Conforme descrito em Preparação para testar cabos, o cabo a ser testado deve estar aberto na extremidade oposta ao testador.
- Page 40 é transmitida através do cabo a partir da unidade. A cadência somente pode ser detectada e amplificada por uma sonda de tom analógico, como a sonda de rastreamento de tom PROBEplus Klein Tools (VDV500-060) não incluída, e não pode ser escutada pelo ouvido humano sem o uso da sonda.
- Page 41 VALORES COMUNS DA NVP Encontra-se abaixo uma lista dos valores da NVP para os tipos comuns. Tipo de cabo Faixa Cabo coaxial RG58 65,4 64,5 - 66,4 RG59 83,9 83,0 - 85,0 RG6U 84,6 83,5 - 85,5 Multiblindagem RG6 84,9 84,0 - 86,0 Cabo de telefone CAT3 4 pares...
- Page 42 Não jogue o equipamento e seus acessórios no lixo. Os itens devem ser descartados adequadamente conforme as regulamentações locais. Antes do descarte deste produto, entre em contato com a Klein Tools para conhecer as opções de descarte adequadas. ATENDIMENTO AO CLIENTE KLEIN TOOLS, INC.
- Page 43 VDV501-090 MANUEL D’UTILISATION Ranger ™ FRANÇAIS • MESURE DE LA LONGUEUR DU CÂBLE • LOCALISATEUR DE DÉFECTUOSITÉ DE CÂBLE • GÉNÉRATEUR DE TONALITÉ • GESTIONNAIRE DE CÂBLE...
- Page 44 FRANÇAIS CARACTÉRISTIQUES Le Klein Tools Ranger™ TDR est un appareil de réflectométrie temporelle (TDR) portatif et un testeur de câbles voix-données-vidéo. Il mesure la longueur de câble, étalonne les valeurs de NVP (vitesse de propagation nominale), trouve les défaillances dans les câbles et possède un générateur de tonalité...
- Page 45 AVERTISSEMENTS Pour garantir une utilisation et un entretien du testeur sécuritaires, suivez ces consignes. Le non-respect de ces avertissements peut entraîner des blessures graves, voire la mort. • Le Ranger™ TDR ne devrait PAS être utilisé sur des réseaux de câbles sous tension.
- Page 46 FRANÇAIS SURVOL Connecteur F (mâle) Ranger Clavier Écran ACL...
- Page 47 ACCESSOIRES La trousse VDV501-815 contient plusieurs accessoires pour faciliter l’essai sur presque tous les types de câbles populaires. Consultez la section Préparation à l’essai des câbles pour savoir comment raccorder les accessoires pour des applications précises. Connecteur d’accouplement en F et cylindrique (femelle vers femelle) Connecteur d’accouplement en F et BNC (femelle vers femelle)
- Page 48 FRANÇAIS ICÔNES DE L’ÉCRAN ACL Indicateur de l’ajustement de la longueur : indique que la longueur du câble peut être ajustée durant le mode Étalonnage. Indique que la tonalité peut être modifiée dans le mode Tonalité. État du câble : Open (Circuit ouvert) ou Short (Court-circuit) est affiché...
- Page 49 CLAVIER • En mode Étalonnage : les boutons sont utilisés pour ajuster la longueur du câble mesuré pour qu’elle corresponde à la Haut/Bas longueur connue du câble, dans une plage de valeurs de 10 m à 300 m (25 pi à 1000 pi). •...
- Page 50 FRANÇAIS DÉMARRAGE ET EXTINCTION METTRE L’APPAREIL SOUS OU HORS TENSION • Appuyez et maintenez enfoncé le bouton d’alimentation pour allumer l’appareil. • L’appareil exécute immédiatement un test de longueur au démarrage. • Appuyez et maintenez enfoncé le bouton d’alimentation pour éteindre l’appareil.
- Page 51 • Tester un câble à deux conducteurs : 1. Raccordez le connecteur d’accouplement en F (connecteur cylindrique) en le vissant délicatement au port d’entrée du Ranger™ TDR. 2. Le câble à tester doit se terminer par une paire de conducteurs exposés placés côte à...
- Page 52 FRANÇAIS Étape 6 Étape 9 Étape 11 RÉGLAGE DES VALEURS NVP La valeur NVP doit être réglée correctement pour que l’appareil soit en mesure de calculer précisément la longueur du câble. • Réglage manuel de NVP : 1. Appuyez sur le bouton Alimentation. L’appareil démarre en mode Test.
- Page 53 TESTER LE CÂBLE ET DÉTERMINER SA LONGUEUR Lorsque la valeur NVP d’un câble est réglée, il est possible de déterminer la longueur du câble en mode Test. Comme indiqué dans la section Préparation du test de câble, l’extrémité du câble à tester qui n’est pas connectée au testeur doit être ouverte (non raccordée).
- Page 54 FRANÇAIS • Utilisation du mode de test en boucle : Le Ranger™ TDR peut effectuer des tests en boucle lorsqu’il est réglé en mode Boucle. Le mode Boucle peut vous aider à tester de longs segments de câble où il pourrait y avoir une perte de signal et vous permet de tester plusieurs câbles successivement sans avoir à...
- Page 55 VALEURS NVP COURANTES Vous trouverez ci-dessous la liste des valeurs NVP pour les types de câbles les plus courants. Type de câble Plage Câble coaxial RG58 65,4 64,5 - 66,4 RG59 83,9 83,0 - 85,0 RG6U 84,6 83,5 - 85,5 RG6 à...
- Page 56 MISE AU REBUT/RECYCLAGE Ne pas mettre l’appareil et ses accessoires au rebut. Ces articles doivent être éliminés conformément aux règlements locaux. Avant d’éliminer ce produit, veuillez communiquer avec Klein Tools pour connaître les options d’élimination appropriées. SERVICE À LA CLIENTÈLE KLEIN TOOLS, INC.
