All manuals and user guides at all-guides.com

Quick Start Guide

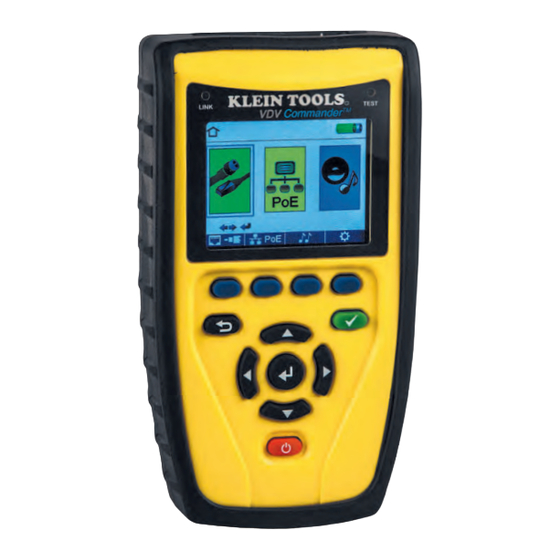

VDV Commander

VDV501-097

ENGLISH

• TesTs Cables

• Measures

Cable lengTh

wiTh TDr

• DeTeCTs FaulTs

• DeTeCTs anD

Measures Poe

• loCaTes anD

iDenTiFies Cables

• TesTs aCTive neTwork

• save anD PrinT rePorTs

Español

Português

Français

pg. 11

pg. 21

pg. 31

Sommaire des Matières pour Klein Tools VDV Commander VDV501-097

Page 1 All manuals and user guides at all-guides.com Quick Start Guide VDV Commander VDV501-097 ENGLISH • TesTs Cables • Measures Cable lengTh wiTh TDr • DeTeCTs FaulTs • DeTeCTs anD Measures Poe • loCaTes anD iDenTiFies Cables • TesTs aCTive neTwork •...
Page 2 All manuals and user guides at all-guides.com OVErViEW Full-color lCd display Function Buttons perform the function on the display above each button each button "Back" Button "Test" Button "Enter" Button "arrow" Buttons "On/Off" Button Coax rJ45 Connector Jack Port...
Page 3 All manuals and user guides at all-guides.com lCd sCrEEN The VDV Commander features a full-color graphic LCD screen. Press any of the four blue buttons below the on-screen icon to select that function. Alternately, you can use the side or up/down arrows to scroll to desired on-screen function and press the "Enter"...
Page 4 All manuals and user guides at all-guides.com GENEral TEsTiNG PrOCEdurEs Performing a Cable Test Press the "On/Off" button to power on the VDV Commander. • Connect a network, coax, or telephone cable to the appropriate connector on the top of the VDV Commander. WARNING: Do NOT plug an RJ12 cable directly into the VDV Commander.
Page 5 All manuals and user guides at all-guides.com GENEral TEsTiNG PrOCEdurEs saving a Test File • To save a cable test, press the "Save" function button • Use the arrow buttons the "Enter" button to name the cable test file. • Press the "Save" function button to save the cable test file.
Page 6 All manuals and user guides at all-guides.com GENEral TEsTiNG PrOCEdurEs Network/Power over Ethernet PoE Testing The VDV Commander PoE test identifies the link capability of a network drop and the connection status. VDV Commander detects the presence of PoE, PoE class per IEEE 802.3 af/at, and also measures PoE voltages under load.
Page 7 All manuals and user guides at all-guides.com GENEral TEsTiNG PrOCEdurEs link light The Link Light test is used to help identify a hub or switch port. • Press the "On/Off" button to power on the VDV Commander. • Connect the VDV Commander to an active network cable or port. •...
Page 8 All manuals and user guides at all-guides.com GENEral TEsTiNG PrOCEdurEs Tone Generator Tone generation is used to trace cable runs and locate faults by sound. This mode emits a cadence from the VDV Commander through the connected cable. The tone is detected by a tone tracing probe*. •...
Page 9 All manuals and user guides at all-guides.com VdV COMMaNdEr aPP The VDV Commander application gives you the ability to view, save and print cable and network test results on your computer. This application can also update your VDV Commander’s firmware. To install the VdV Commander app •...
Page 10 Conformité Européenne. Conforms with European Economic Area directives. Do not place equipment and its accessories in the trash. Items must be properly disposed of in accordance with local regulations. CusTOMEr sErViCE KlEiN TOOls, iNC. 450 Bond Street Lincolnshire, IL 60069 www.kleintools.com...
Page 11 All manuals and user guides at all-guides.com Guía de inicio rápido VDV Commander VDV501-097 EsPaÑOl • PruEBa CaBlEs • MidE la lONGiTud dEl CaBlE MEdiaNTE Tdr • dETECTa Fallas • dETECTa Y MidE PoE • uBiCa E idENTiFiCa lOs CaBlEs •...
Page 12 All manuals and user guides at all-guides.com dEsCriPCiÓN Pantalla lCd en color botones de funciones llevan a cabo la función que aparece en pantalla, arriba de cada botón arriba de cada botón Botón "atrás" Botón "Probar" Botón "intro" Botones de fl echa Botón de encendido y apagado...
Page 13 All manuals and user guides at all-guides.com PaNTalla lCd El VDV Commander cuenta con una pantalla LCD en color. Presione cualquiera de los cuatro botones azules debajo del icono de pantalla para seleccionar esa función. También puede utilizar las flechas laterales o arriba/abajo para desplazarse hacia la función de pantalla deseada y presionar el botón "Intro"...
Page 14 All manuals and user guides at all-guides.com PrOCEdiMiENTOs dE PruEBas GENEralEs Prueba de cables Presione el botón de encendido y apagado para encender el VDV Commander. • Conecte un cable telefónico, coaxial o de red al conector apropiado en la parte superior del VDV Commander. ADVERTENCIA: NO conecte un cable RJ12 directamente al VDV Commander.
Page 15 All manuals and user guides at all-guides.com PrOCEdiMiENTOs dE PruEBas GENEralEs • Para guardar la VoP, ingrese al menú de ajustes y presione el botón de función "Guardar" NOTa: la VoP ajustada aparecerá junto al icono coaxial o RJ45. • Presione el botón de prueba verde o el botón de función del modo bucle para realizar pruebas...
Page 16 All manuals and user guides at all-guides.com PrOCEdiMiENTOs dE PruEBas GENEralEs Prueba de red/PoE La prueba de PoE del VDV Commander identifica la capacidad de enlace de una conexión de red y el estado de la conexión. El VDV Commander detecta la presencia de PoE, clase de PoE según la norma IEEE 802.3 af/at y también mide los voltajes de PoE con carga.
Page 17 All manuals and user guides at all-guides.com PrOCEdiMiENTOs dE PruEBas GENEralEs indicador de enlace La prueba de Indicador de enlace se utiliza para ayudar a identificar un puerto de conmutación o concentrador. • Presione el botón de encendido y apagado para encender el VDV Commander.
Page 18 All manuals and user guides at all-guides.com PrOCEdiMiENTOs dE PruEBas GENEralEs Generador de tonos La generación de tonos se utiliza para trazar el recorrido de los cables y para ubicar fallas por sonido. Este modo emite una cadencia desde el VDV Commander a través del cable conectado.
Page 19 All manuals and user guides at all-guides.com PrOCEdiMiENTOs dE PruEBas GENEralEs • Utilice los botones de flecha izquierda y derecha para seleccionar en qué par o patilla ubicar el tono. • Utilice una sonda para trazado por tonos* (PROBEplus VDV500-060) junto al cable o al final del cable para escuchar un tono audible.
Page 20 Área Económica Europea. No arroje el equipo ni sus accesorios a la basura. Los elementos se deben desechar correctamente de acuerdo con las regulaciones locales. sErViCiO al CliENTE KlEiN TOOls, iNC. 450 Bond Street Lincolnshire, IL 60069, EE. UU. www.kleintools.com...
Page 21 Manual de All manuals and user guides at all-guides.com início rápido VDV Commander VDV501-097 POrTuGuÊs • TEsTa CaBOs • MEdE COMPriMENTO dE CaBOs COM Tdr • dETECTa Falhas • dETECTa E MEdE PoE • lOCaliza E idENTiFiCa CaBOs • TEsTa rEdE aTiVa •...
Page 22 All manuals and user guides at all-guides.com VisÃO GEral display lCd colorido Botões de função realizam a função no display acima de cada botão de cada botão Botão "Voltar" Botão "Testar" Botão "Enter" Botões "setas" Botão "liga/desliga" Conector Tomada coaxial rJ45 Porta...
Page 23 All manuals and user guides at all-guides.com TEla lCd O VDV Commander apresenta uma tela de LCD gráfica colorida. Pressione qualquer um dos quatro botões azuis abaixo do ícone na tela para selecionar uma função. Como alternativa, use as setas para baixo e para cima para rolar até...
Page 24 All manuals and user guides at all-guides.com PrOCEdiMENTOs GErais dE TEsTE Como realizar um teste de cabo Pressione o botão "Liga/desliga" para ligar o VDV Commander. • Conecte um cabo de rede, coaxial ou de telefonia no conector adequado na parte superior do VDV Commander. ADVERTÊNCIA: NÃO conecte um cabo RJ12 diretamente no VDV Commander.
Page 25 All manuals and user guides at all-guides.com PrOCEdiMENTOs GErais dE TEsTE • Para salvar a VoP calibrada, entre no menu de configurações e pressione o botão de função "Salvar" OBsErVaÇÃO: sua VoP ajustada será exibida próxima ao ícone do RJ45 ou do coaxial. •...
Page 26 All manuals and user guides at all-guides.com PrOCEdiMENTOs GErais dE TEsTE Teste de rede/Power over Ethernet (PoE) O teste de PoE do VDV Commander identifica a capacidade de enlace de uma queda de rede e o status da conexão. O VDV Commander detecta a presença da PoE, a classe da PoE conforme o IEEE 802.3 af/at, e também mede a tensão da PoE sob a carga.
Page 27 All manuals and user guides at all-guides.com PrOCEdiMENTOs GErais dE TEsTE • Use os botões de setas e o botão "Enter" para renomear o arquivo da PoE. • Pressione o botão de função "Salvar" para salvar o arquivo da PoE. luz de enlace O teste de Luz de enlace é...
Page 28 All manuals and user guides at all-guides.com PrOCEdiMENTOs GErais dE TEsTE Gerador de tom O gerador de tom é usado para rastrear segmentos de cabo e localizar falhas através do som. Este modo emite uma cadência do VDV Commander através do cabo conectado. O tom é detectado por uma sonda de rastreamento de tom*.
Page 29 All manuals and user guides at all-guides.com PrOCEdiMENTOs GErais dE TEsTE • Use os botões de seta para a esquerda e para a direita para selecionar o pino ou par de pinos para tocar o tom. • Use uma sonda de rastreamento de tom* (PROBEplus VDV500-060) juntamente com o cabo ou na extremidade do cabo para ouvir um tom audível.
Page 30 Conformité Européenne. O produto está em conformidade com as diretivas da Comunidade Econômica Europeia. Não jogue o equipamento e seus acessórios no lixo. Os itens devem ser descartados adequadamente conforme as legislações locais. aTENdiMENTO aO CliENTE KlEiN TOOls, iNC. 450 Bond Street Lincolnshire, IL 60069 www.kleintools.com...
Page 31 Guide de All manuals and user guides at all-guides.com démarrage rapide VDV Commander VDV501-097 FraNÇais • EFFECTuE dEs TEsTs sur lEs CâBlEs • MEsurE la lONGuEur du CâBlE à l'aidE d'uN réFlECTOMèTrE TEMPOrEl (Tdr) • déTECTE lEs déFaillaNCEs • déTECTE ET MEsurE l'aliMENTaTiON Par EThErNET (PoE) •...
Page 32 All manuals and user guides at all-guides.com surVOl affi chage aCl couleur touches de fonctions permettent d'exécuter les fonctions affichées au-dessus de au-dessus de Touche chaque touche chaque touche retour Touche Test Touche Entrée Touches fl échées Bouton Marche/arrêt Connecteur Connecteur Fiche coaxial rJ45...
Page 33 All manuals and user guides at all-guides.com éCraN aCl Le VDV Commander est doté d'un écran couleur ACL pouvant afficher des graphiques. Appuyez sur l'une des quatre touches bleues sous l'icône à l'écran pour sélectionner cette fonction. Utilisez les flèches de côté ou haut et bas pour faire défiler les fonctions à...
Page 34 All manuals and user guides at all-guides.com PrOCédurEs GéNéralEs dE TEsT Exécution d'un test de câble Appuyez sur le bouton « Marche/Arrêt » pour mettre le VDV Commander sous tension. • Raccordez un câble réseau, coaxial ou téléphonique au connecteur approprié sur le dessus du testeur VDV Commander.
Page 35 All manuals and user guides at all-guides.com PrOCédurEs GéNéralEs dE TEsT • Lors de l'ajustement de VoP, appuyez sur le bouton de test jusqu'à ce que la longueur de câble souhaitée soit affichée. • Pour enregistrer la valeur VoP, ouvrez le menu de configuration et appuyez sur la touche de fonction « Save »...
Page 36 All manuals and user guides at all-guides.com PrOCédurEs GéNéralEs dE TEsT Test de réseau ou d'alimentation par Ethernet (PoE) Le test de PoE du VDV Commander identifie la capacité de lien d'un branchement réseau et l'état de la connexion. Le VDV Commander détecte la présence de PoE, détermine la classe PoE selon IEEE 802.3 af/at et mesure aussi la tension PoE avec une charge réseau.
Page 37 All manuals and user guides at all-guides.com PrOCédurEs GéNéralEs dE TEsT • Utilisez les touches fléchées et le bouton « Entrée » pour attribuer un nom au fichier PoE. • Appuyez sur la touche de fonction « Save » (Enregistrer) pour enregistrer le fichier de résultats du test PoE. Témoin de lien Le test de témoin de lien est utilisé...
Page 38 All manuals and user guides at all-guides.com PrOCédurEs GéNéralEs dE TEsT Générateur de tonalité Le générateur de tonalité est utilisé pour suivre les câbles et identifier les défectuosités à l'aide de signaux sonores. Ce mode permet d'émettre une séquence sonore dans le câble connecté...
Page 39 All manuals and user guides at all-guides.com PrOCédurEs GéNéralEs dE TEsT • Utilisez les flèches gauche et droite pour sélectionner la broche ou la paire où la tonalité sera transmise. • Utilisez une sonde de tonalité* (PROBEplus VDV500-060) sur le câble ou à l'extrémité du câble pour entendre la tonalité. * La sonde est comprise dans certaines trousses.
Page 40 Ne pas mettre l'appareil et ses accessoires au rebut. Ces articles doivent être éliminés conformément aux règlements locaux. sErViCE à la CliENTèlE KlEiN TOOls, iNC. 450 Bond Street Lincolnshire, IL 60069 www.kleintools.com © 2014 Klein Tools, Inc. 139791 Rev 01/14 A...
