produit Lourd nécessitant 2 personnes pour Le souLeVer
H e a V Y a r t i c L e n e e d s 2 t o L i F t
CE GUIDE DOIT ÊTRE RANGÉ AVEC LE PRODUIT À TOUT MOMENT
Pour COMMANDER des pièces de rechange ou des accessoires non couverts par la
garantie ou ENCORE pour activer votre garantie, consultez notre site Web à l'adresse
www.masterchefbbqs.com
mise en Garde
rebords coupants. portez des gants pour
monter votre gril.
mise en Garde
Lisez et observez toutes les consignes
de sécurité, instruc tions d'assemblage
et directives d'entretien et d'utilisation
avant de tenter d'assembler l'appareil et
de cuisiner.
instaLLateur, monteur ou
consommateur
ce guide doit toujours être conservé avec
le produit.
aVertissement
tout manquement aux directives du fabricant
risque de causer des incendies, des explosions
et des dommages matériels dangereux, ainsi
que des blessures graves, voire la mort.
suivez toutes les procédures de vérification
d'étanchéité avant d'utiliser le barbecue, même
si le gril a été assemblé par le distributeur.
n'essayez pas d'allumer ce barbecue sans
avoir lu la partie sur les directives d'allumage
du guide d'entretien et de sécurité.
C E B A R B E C U E E S T R É S E R V É À U N U S A G E E X T É R I E U R
ENT R EZ EN CON TAC T AV E C L E CE N T R E D 'A PPE L S S' I L M A N Q U E D E S PI È CE S
1- 8 7 7 - 7 0 7 - 5 4 6 3
danGer
1. si vous décelez une odeur de gaz:
a. coupez l'alimentation en gaz de l'appareil
b. éteignez toute flamme nue
c. ouvrez le couvercle
d. si l'odeur persiste, tenez-vous
loin de l'appareil et communiquez
immédiatement avec votre
fournisseur en gaz ou le service
d'incendie local.
2. deux personnes sont nécessaires pour
monter l'appareil.
3. Faites attention aux rebords coupants.
aVertissement
1. ne pas entreposer ni utiliser de
l'essence ni d' autres vapeurs ou
liquides inflammables dans le
voisinage de l'apparell, ni de tout
autre apparell.
2. une bouteille de propane qui n'est pas
raccordée en vue de son utilisation, ne doit
pas être entreposée dans le voisinage de
cet apparell ou de tout autre apparell.

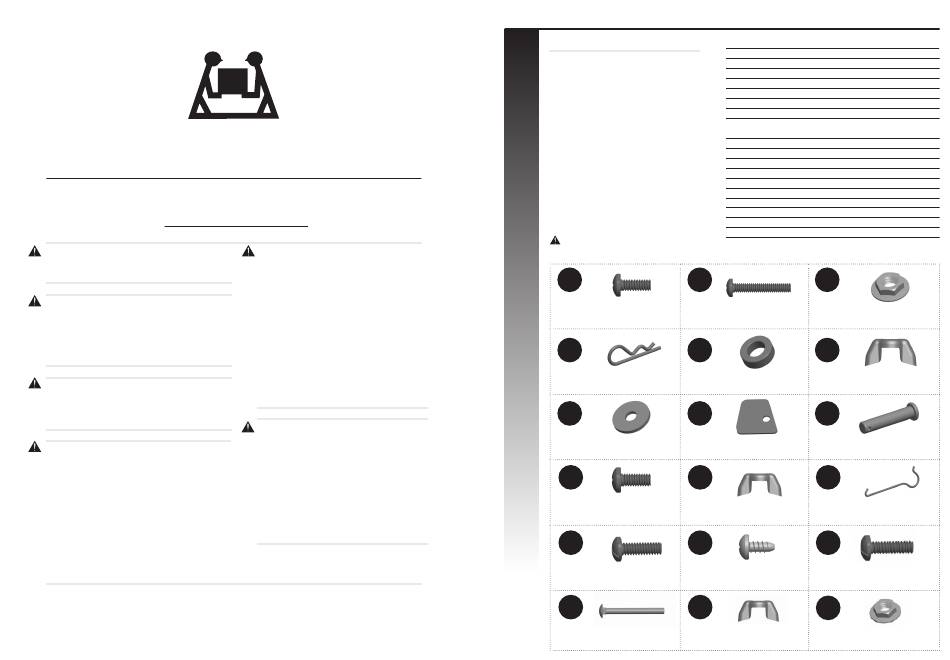

liste des fixations
outiLs reQuis pour L'assemBLaGe
• Tournevis cruciforme nº 2 (long et court)
• Tournevis pour écrous à fente de ¼ po (long et court)
• Clé à molette
• Pinces
• Maillet de caoutchouc
Avant d'assembler le barbecue, lisez
attentivement ces instructions.
Assemblez le barbecue sur une surface propre et
plane. Le barbecue est lourd. Il est nécessaire que
deux personnes l'assemblent.
Remarque : ne serrez pas complètement tous
les écrous pendant la phase initiale.
Attention:
La tôle peut causer des blessures. portez des gants pour effectuer l'assemblage
du barbecue. soyez prudent lors de l'assemblage.
1
No. 10-24 x 13 vis
X 36
4
agrafe de soutien
X 3
7
B rondelle en fibre
X 26
10
No. 8-32 x 10 vis
X 2
13
No. 10-24 x 16 vis
X 8
16
1/4"-20 x 65 boulon du chariot
X 1
no.
désiGnation
n° de pièce
1
No. 10-24 x 13 vis
20124-10013-036
2
No. 10-24 x 30 vis
20124-10030-036
3
No. 10 écrou
31224-10000-036
4
agrafe de soutien
G306-0005-9088
5
espaceur, roue
G305-0024-9088
6
No. 10-24 écrous papillon
33300-10000-036
7
B rondelle en fibre
G437-0050-9000
8
Rondelle en fibre (Poignée G306-0027-9300
pour couvercle supérieur)
9
Boulon (couvercle)
G306-0004-01
10
No. 8-32 x 10 vis
20132-08010-036
11
No. 8 écrous papillon
33300-08000-032
12
goupille, brûleur latéral
G305-0057-9000
13
No. 10-24 x 16 vis
20124-10016-036
14
24200-42008-136
ST4.2 x 8 vis autotaraudeuse
15
20132-08018-036
No. 8-32 x 18 vis
16
11920-13065-036
1/4" -20 x 65 boulon du chariot
17
1/4"-20 écrous papillon
33300-13000-036
18
No. 8-32 x 18 vis
31232-08000-036
2
3
No. 10-24 x 30 vis
No. 10 écrou
X 6
5
6
Espaceur, roue
No. 10-24 écrous papillon
X 1
8
9
Boulon (couvercle)
Rondelle en fibre
(Poignée pour couvercle supérieur)
X 2
11
12
No. 8 écrous papillon
goupille, brûleur latéral
X 1
14
15
ST4.2 x 8 vis autotaraudeuse
ST4.2 x 16 vis autotaraudeuse
X 10
17
18
1/4"-20 écrous papillon
No. 8-32 vis
X 1
1
Quantité
36
6
45
3
1
2
26
2
2
2
1
1
8
10
4
1
1
4
X 45
X 2
X 2
X 1
X 4
X 4
