TM
MC

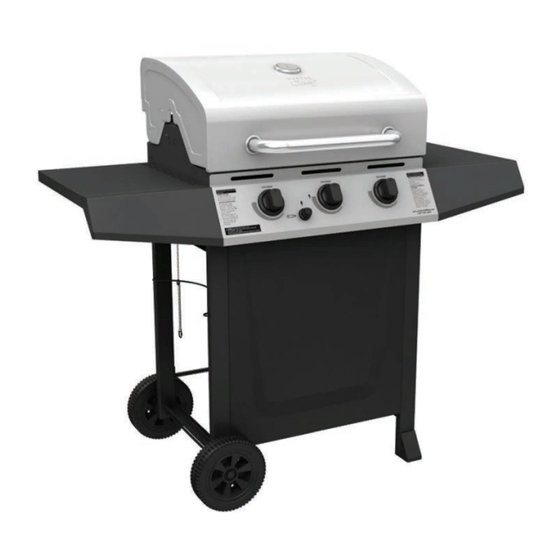

S420 Barbeque
Guide de montage
85-3062-2 (G45123) Propane
85-3063-0 (G45124) Gaz Naturel
GARANTIE DE 1-AN LIMITÉE
Lisez ce guide au complet et conservez-le pour consultation.
Montez votre gril immédiatement.
Les réclamations relatives aux pièces manquantes ou endommagées
doivent être effectuées dans un délai de 30 jours suivant l'achat.
Réponse a vos questions sur votre produit, pièces, garantie et
obtenir de l'aide technique, appelez nous au 1-855-453-2150
Revision #: 08262013 PD
ANS Z21.58b-2012-CSA 1.6b-2012
ANS Z21.58b-2012-CSA 1.6b-2012
ANS Z21.58b-2012-CSA 1.6b-2012

Publicité

Table des Matières
loading

Manuels Connexes pour Master Chef S420

Sommaire des Matières pour Master Chef S420

  • Page 1 S420 Barbeque Guide de montage 85-3062-2 (G45123) Propane 85-3063-0 (G45124) Gaz Naturel GARANTIE DE 1-AN LIMITÉE Lisez ce guide au complet et conservez-le pour consultation. Montez votre gril immédiatement. Les réclamations relatives aux pièces manquantes ou endommagées doivent être effectuées dans un délai de 30 jours suivant l’achat.

  • Page 2: Ce Guide Doit Être Rangé Avec Le Produit À Tout Moment

    PRODUIT LOURD NÉCESSITANT 2 PERSONNES POUR LE SOULEVER H E A V Y A R T I C L E N E E D S 2 T O L I F T CE GUIDE DOIT ÊTRE RANGÉ AVEC LE PRODUIT À TOUT MOMENT Pour COMMANDER des pièces de rechange ou des accessoires non couverts par la garantie ou ENCORE pour activer votre garantie, consultez notre site Web à...

  • Page 3: Liste Des Fixations

    LISTE DES FIXATIONS OUTILS REQUIS POUR L’ASSEMBLAGE DÉSIGNATION N° DE PIÈCE QUANTITÉ 1/4” x 13mm Vis 20120-13013-036 • Tournevis cruciforme nº 2 (long et court) 1/4”-20UNC Écrou 31220-13000-036 • Tournevis pour écrous à fente de ¼ po (long et court) #8X3/8”...
  • Page 4 LIST DE PIÈCES DU MODÈLE (PROPANE) POUR 85-3062-2 (G45123) ÉLÉMENT QUANTITÉ DÉSIGNATION N° DE PIÈCE Assemblage du couvercle supérieur G451-0E00-01 Thermomèter G432-000K-01 Poignée pour couvercle supérieur G451-0063-01 Butoirs du couvercle-arrière G303-0038-01 Butoirs du couvercle-avant G430-00B8-01 Vis pour couvercle supérieur G430-0024-01 Compartiment des brûleurs G451-0H00-01 Brûleur...
  • Page 5 DIAGRAMME ÈCLATÈ (PROPANE) POUR 85-3062-2 (G45123) Guide de Sécurité et Manuel Kit de d’entretien quincaillerie...
  • Page 6 LIST DE PIÈCES DU MODÈLE (GAZ NATUREL) POUR 85-3063-0 (G45124) ÉLÉMENT QUANTITÉ DÉSIGNATION N° DE PIÈCE Assemblage du couvercle supérieur G451-0E00-01 Thermomèter G432-000K-01 Poignée pour couvercle supérieur G451-0063-01 Butoirs du couvercle-arrière G303-0038-01 Butoirs du couvercle-avant G430-00B8-01 Vis pour couvercle supérieur G430-0024-01 Compartiment des brûleurs G451-0H00-01...
  • Page 7 DIAGRAMME ÈCLATÈ (GAZ NATUREL) POUR 85-3063-0 (G45124) Guide de Sécurité et Manuel Kit de d’entretien quincaillerie...

  • Page 8: Instructions D'assemblage

    INSTRUCTIONS D’ASSEMBLAGE MODÈLE AU PROPANE SEULEMENT. LES MODÈLES AU GAZ NATUREL NE VONT PAS AVOIR LA BARRE DE RETRAIT DU RESEVOIR (DI) REPRÉSENTER DANS L’IMAGE. Remarque: deux personnes sont nécessaires pour cette étape. Fixez l’exclusion du réservoir (DI) aux panneaux latéraux droit et gauche du chariot (DA, DB), tel qu’illustré.
  • Page 9 INSTRUCTIONS D’ASSEMBLAGE Fixez les deux supports arrière (DC) aux panneaux latéraux droite et gauche du chariot (DB et DA), tel qu’illustré. VOUS AUREZ BESOIN: Vue de l’arrière Remarque : retournez l’assemblage du chariot à l’envers. a. Insérez la roue (DG) et l’espaceur de roué (nº...
  • Page 10 INSTRUCTIONS D’ASSEMBLAGE MODÈLES AU PROPANE SEULEMENT Assemblez le support pour réservoir de gaz dans le panneau latéral du chariot gauche (DB). REMARQUE: DEUX PERSONNES sont nécessaires pour effectuer cette étape. Assurez-vous que le tuyau du régulateur (CC) (modèles au propane seulement) pend à...

  • Page 11: Montage De La Tablette Latérale Droite

    INSTRUCTIONS D’ASSEMBLAGE MONTAGE DE LA TABLETTE LATÉRALE DROITE a. Insérez les crochets de montage de la tablette latérale droite (EA et EB) dans les deux supports situées sur le côté droit du compartiment des brûleurs (BA). Vue de l’avant droite b.

  • Page 12: Montage De La Tablette Latérale Gauche

    INSTRUCTIONS D’ASSEMBLAGE MONTAGE DE LA TABLETTE LATÉRALE GAUCHE a. Insérez les crochets de montage de la tablette latérale gauche (EC et ED) dans les deux supports situées sur le côté gauche du compartiment des brûleurs (BA). Vue de l’avant gauche b.
  • Page 13 INSTRUCTIONS D’ASSEMBLAGE Installez les brise-flammes (BE) dans le compartment des brûleurs (BA). Agrandissement, vue de l’avant Agrandissement, vue de l’arrière Placez les grilles de cuisson (BF) dans le compartiment des brûleurs (BA).
  • Page 14 INSTRUCTIONS D’ASSEMBLAGE Pour assembler la grille-réchaud (BG), insérez les tiges fixes dans les orifices qui se trouvent sur les côtés du couvercle. Insérez les pieds pivotants de Tiges fixes la grille-réchaud dans les orifices qui se trouvent à l’intérieur du compartiment des brûleurs (BA), tel qu’illustré.
  • Page 15 INSTRUCTIONS D’ASSEMBLAGE MODÈLE AU PROPANE SEULEMENT POUR LE MODÈLE A GAZ NATUREL, SUIVEZ L’ÉTAPE 14. Placez le fond de la bonbonne de GPL dans les encoches situées sur le bas du panneau latéral gauche du chariot (DB). Positionnez le support pour réservoir de gaz (DJ) sur la collerette du reservoir.

  • Page 16: Modèles Au Gaz Naturel Seulement

    INSTRUCTIONS D’ASSEMBLAGE MODÈLES AU GAZ NATUREL SEULEMENT Attachez le tuyau pour gaz naturel (CC) à l’ensemble de tubulures (CB). ATTENTION Afin d’achever l’installation de votre gril au gaz naturel, un adaptateur de ½ po ou 3/8 po peut être nécessaire pour relier le tuyau de gaz du gril à...
  • Page 17 Visitez www.masterchefbbqs.com Pour l’enregistrement du produit Master Chef® Service à la Clientèle 1-855-453-2150 Trileaf Distributions Trifeuil Toronto, Ontario M4S2B8...
