ESPAÑOL
DESCRIPCIÓN DE LA MÁQUINA

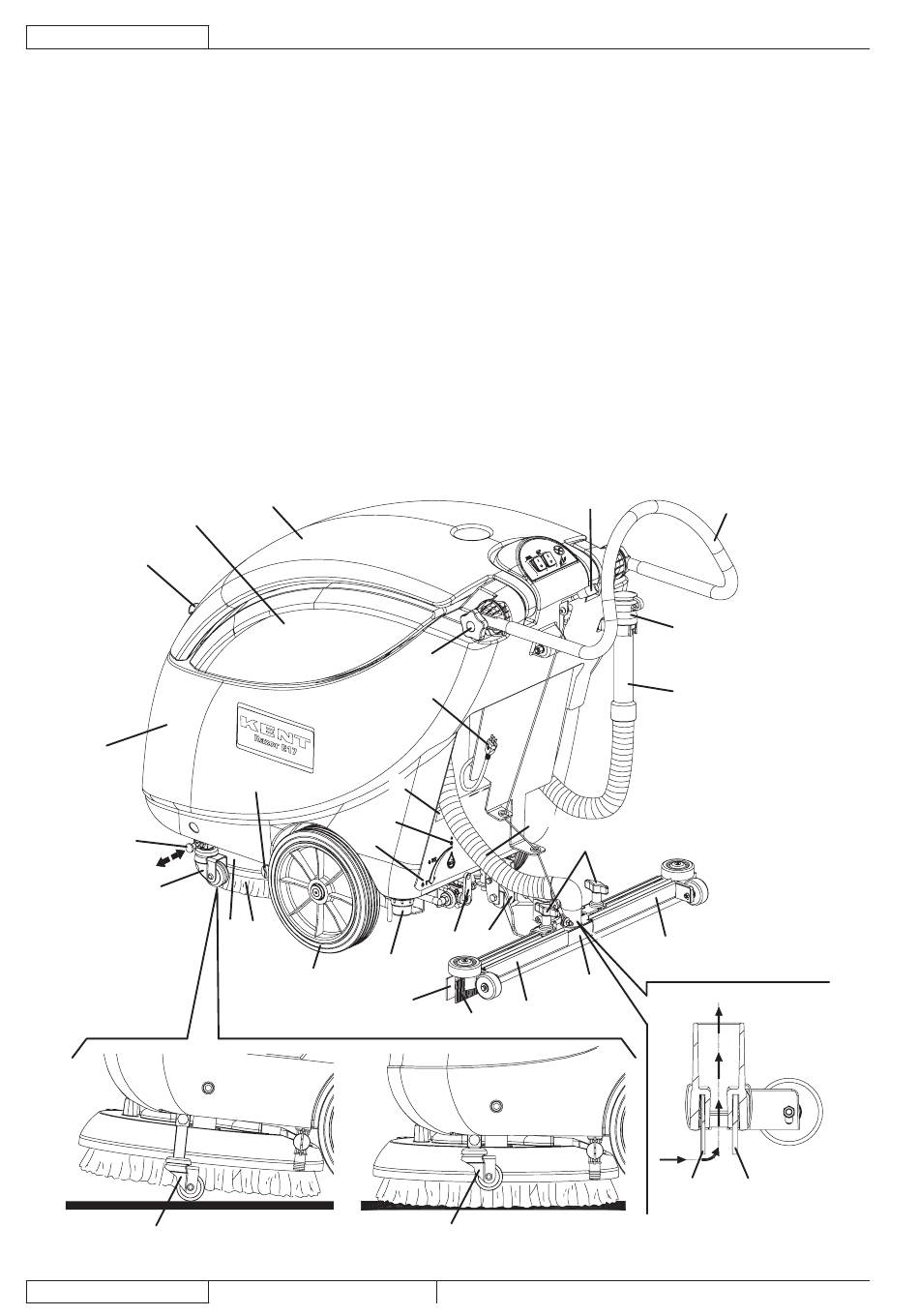

ESTRUCTURA DE LA MÁQUINA
1.
Placa número de serie/datos técnicos/marcación de
conformidad
2.
Manillar
3.
Empuñadura de ajuste de la inclinación del manillar
4.
Palanca de ajuste del flujo de la solución detergente
5a.
Posición de flujo mínimo de la solución detergente
5b.
Posición de flujo máximo de la solución detergente
6.
Tapa del depósito del agua de recuperación
7.
Rueda trasera para apoyo en fase de transporte/
estacionamiento
8.
Ruedas centrales en eje fijo
9.
Cepillo/fieltro
10.
Cabezal portacepillos/portafieltros
11.
Boquilla
12.
Empuñaduras de fijación de la boquilla
13.
Caucho delantero de la boquilla
14.
Caucho trasero de la boquilla
26
25
27
24
23
23a
6
INSTRUCCIONES DE USO
6
18
5a
5b
10 9
20
8
13
909 6311 000(3)2009-11
15.
Resortes de fijación de los cauchos de la boquilla
16.
Tubo de descarga del agua de recuperación
17.
Soporte del tubo de descarga del agua de recuperación
18.
Válvula de descarga de la solución detergente
19.
Palanca de subida/bajada de la boquilla
20.
Filtro de la solución detergente
21.
Cable de alimentación
22.
Tubo de aspiración de la boquilla
23.
Dispositivo de transporte/estacionamiento
23a.
Dispositivo de transporte/estacionamiento activado
23b.
Dispositivo de transporte/estacionamiento desactivado
24.
Clavija de posicionamiento del dispositivo de transporte/
estacionamiento
25.
Soporte del cepillo/portafieltro
26.
Depósito del agua de recuperación
27.
Depósito de la solución detergente
3
21
1
22
7
4
15
14
23b
Razor E17
19
2
17
16
12
15
11
13
14
S311245K
