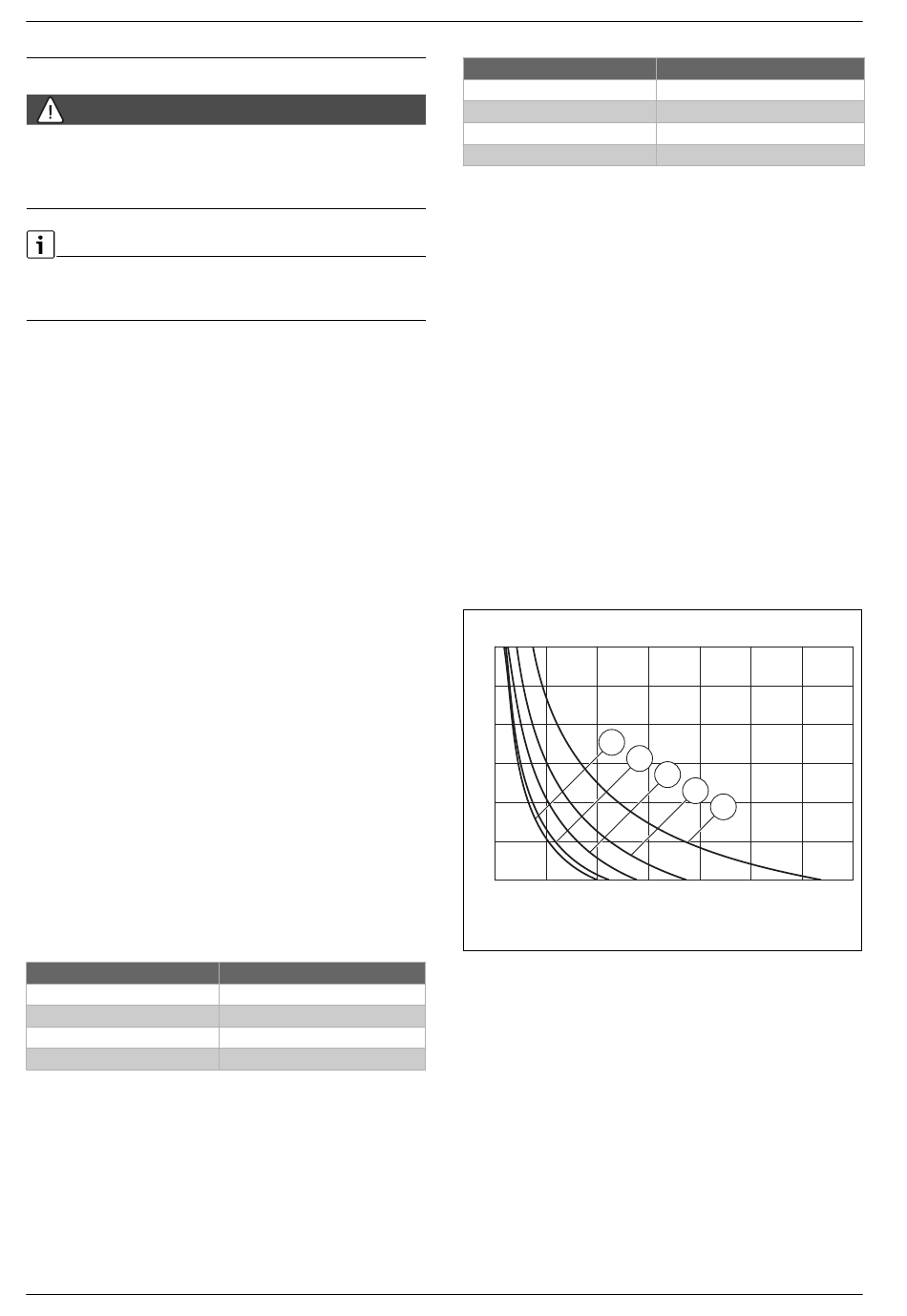

Installation
4
Installation
DANGER :
Explosion !
▶ Fermer le robinet de gaz avant de travailler sur les conduites de gaz.
▶ Réaliser un contrôle d'étanchéité après avoir effectuer des travaux
sur des composants contenant du gaz.
Le montage, les branchements électriques, les raccordements des
conduits de fumée et la mise en service de l'appareil ne doivent être
effectués que par un installateur qualifié.
4.1
Remarques importantes
▶ Avant de procéder à l'installation de l'appareil, il convient de consul-
ter l'entreprise distributrice de gaz.
Installation de chauffage à circuit ouvert
▶ Lorsqu'il s'agit d'installations de chauffage à circuit ouvert, les modi-
fier en systèmes de chauffage à circuit fermé.
Installation de chauffage à thermosiphon
▶ Raccorder l'appareil à l'installation en interposant une bouteille de
mélange.
Radiateurs et tuyaux zingués
Pour éviter la formation de gaz :
▶ Ne pas utiliser de radiateurs ou de tuyaux zingués.
Canalisations en matières plastiques (type PER)
En présence de systèmes de canalisation en matières plastiques (type
PER), prévoir une longueur minimale de 1 mètre en tubes cuivre entre la
chaudière et les branchements PER.
Utilisation d'un thermostat asservi à la température ambiante
▶ Ne monter aucune vanne de thermostat sur l'élément de chauffage de
la pièce de commande.
Produits antigel
Pour protéger l'ensemble de l'installation de chauffage des risques de
gel, il est conseillé d'ajouter un produit antigel et anticorrosion à l'eau de
chauffage compatible tous métaux et matériaux de synthèse ou naturel,
solution tampon à PH neutre.
Les produits figurant dans le tableau suivant sont agréés ; le dosage pré-
conisé par le fabricant doit être scrupuleusement respecté, selon le type
d'installation rencontré :
Nom
Bionibagel
Fernox Alphi - 11
Glythermin NF
Varidos FSK
Tab. 8
Produits anticorrosion
Pour protéger l'ensemble de l'installation de chauffage des risques de
corrosion, il est impératif d'ajouter un produit anticorrosion à l'eau de
chauffage compatible tous métaux et matériaux de synthèse ou naturel,
solution tampon à PH neutre.
Les produits figurant dans le tableau suivant sont agréés ; le dosage pré-
conisé par le fabricant doit être scrupuleusement respecté, selon le type
d'installation rencontré :
16
Concentration
45 %
25 - 40 %
20 - 62 %
22 - 55 %
Nom
Bionibal
Fernox F1
Nalco 77381
Sentinel X 100
Tab. 9
Produits d'étanchéité ou détergents
Ne pas utiliser ce type de produits dans l'installation. Ils risquent
d'endommager l'appareil.
Mitigeurs et mélangeurs thermostatiques
Tous les mitigeurs et les mélangeurs thermostatiques peuvent être utili-
sés.
4.2
Contrôler la capacité du vase d'expansion
Le diagramme ci-dessous permet d'établir une estimation approximative
afin de constater si la capacité du vase d'expansion intégré est suffisante
ou s'il est nécessaire de prévoir un vase d'expansion supplémentaire (ne
s'applique pas au plancher chauffant).
Les paramètres de base suivants ont été pris en compte dans les courbes
caractéristiques :
• 1 % de la quantité d'eau dans le vase d'expansion ou 20 % du volume
nominal du vase d'expansion
• Hystérésis de 0,5 bar pour la soupape de sécurité chauffage
• La pression de gonflage du vase d'expansion correspond à la hauteur
statique de l'installation au dessus de l'appareil.
• Pression de service maximale : 3 bars
T[°C]
90
80
70
5
4
60
50
40
A
30
0
100
200
Fig. 8
Courbes caractéristiques du vase d'expansion (Pression de pré-
gonflage 0,3 bar)
[1]
Pression de remplissage 0,3 bar
[2]
Pression de remplissage 0,75 bar
[3]
Pression de remplissage 1,0 bar
[4]
Pression de remplissage 1,2 bar
[5]
Pression de remplissage 1,3 bar
A
Plage de travail du vase d'expansion
B
Vase d'expansion supplémentaire nécessaire
T
Température de départ chauffage
V
Capacité de l'installation en litres
▶ A proximité de la zone limite : déterminer la dimension exacte du
vase.
▶ Si le point d'intersection se situe à droite à côté de la courbe : installer
un vase d'expansion supplémentaire.
égalis BAS NOx PLUS – 6720883916 (2018/11)
Concentration
1 - 2 %
0,5 %
1 - 2 %
1,1 %
B
3
2
1
300
400
500
600 700
0010023954-001
V[l]
