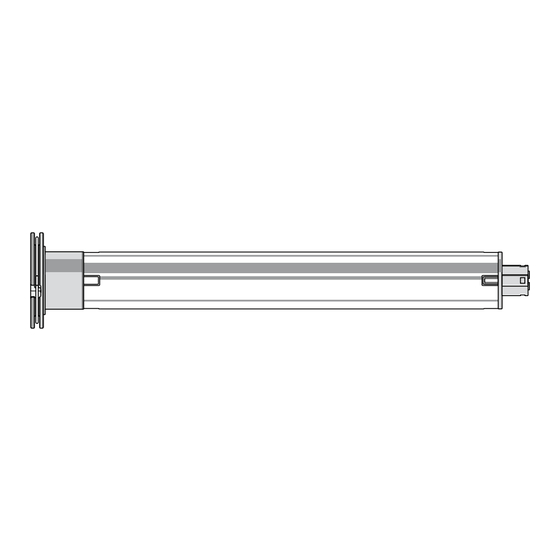

Moteur tubulaire :
GEIGER SOLIDline
Commande du moteur :
SOLIDline EasyWireless-ZIP 2.x et 3.x (GU45...-F03)
pour screens ZIP
Original-Montage- und
DE
Betriebsanleitung
Original assembly and
EN
operating instructions
Notice originale de montage
FR
et d'utilisation
Instrucciones originales de
ES
instalación y funcionamiento
Istruzioni originali di installazione
IT
e funzionamento
www.geiger.de
FR
1
FR
Publicité
Table des Matières
Manuels Connexes pour GEIGER SOLIDline EasyWireless-ZIP 2 Série
Sommaire des Matières pour GEIGER SOLIDline EasyWireless-ZIP 2 Série
- Page 1 Moteur tubulaire : GEIGER SOLIDline Commande du moteur : SOLIDline EasyWireless-ZIP 2.x et 3.x (GU45...-F03) pour screens ZIP Original-Montage- und Betriebsanleitung Original assembly and operating instructions Notice originale de montage et d’utilisation Instrucciones originales de instalación y funcionamiento Istruzioni originali di installazione e funzionamento www.geiger.de...
-
Page 2: Table Des Matières
1. Généralités Cher Client, En achetant un de nos moteurs, vous avez choisi un produit de qualité de la maison GEIGER. Nous vous remercions de votre choix et de la confiance que vous placez en nous. Avant de mettre en fonction ce moteur, lisez avec attention les consignes de sécurité qui suivent. -
Page 3: Utilisation Conforme
- F03 Commande du moteur Tête moteur Couple en Nm Diamètre du moteur Moteur universel GEIGER 4. Consignes de sécurité ATTENTION : Consignes de sécurité importantes. Le non-respect de ces consignes peut causer de sérieuses blessures. f Ne pas laisser les enfants jouer avec les dispositifs de commandes fixes. Mettre les dispositifs de télécommande hors de portée des enfants. -
Page 4: Consignes De Sécurité Pour Le Montage
Le branchement au réseau du moteur doit être accessible après l’installation. f Les câbles de raccordement endommagés doivent être remplacés par des câbles de raccordement GEIGER du même type. f La fixation de l’appareil doit être effectuée selon les instructions de montage. Ne pas utiliser de colle, cette méthode se révélant peu fiable. Gerhard Geiger GmbH & Co. KG | 100W1575 V000 0421... -
Page 5: Instructions De Montage
– Placer le moteur dans le palier existant et fixer – Placer le moteur dans le palier clipsable adéquat et fixer avec un ressort ou un levier rotatif Le moteur GEIGER SOLIDline est conçu pour des tubes à partir de 50 mm de diamètre. www.geiger.de... -
Page 6: Information Pour L'électricien
2 x „clic-clac“ Brancher le courant. Au bout de deux secondes, le moteur tension confirme avec deux petites saccades (2 x clic-clac). Trois télécommandes au max. peuvent être programmées ainsi. Gerhard Geiger GmbH & Co. KG | 100W1575 V000 0421... -
Page 7: Programmation/Suppression De La Télécommande
1 x clic-clac. Attention : La suppression individuelle max. 15 cm d’une seule télécommande ou d’un seul capteur n’est pas possible. Toutes env. 5 s. les télécommandes ou capteurs sont toujours supprimés ensemble. www.geiger.de... -
Page 8: Commandes Easywireless-Zip
3 s. En «longue distance» appuyer sur la touche HAUT ou BAS clic- pendant environ 1 seconde. Le moteur confirme avec clac 1 x clic-clac. min. 1,5 m env. 1 s. Gerhard Geiger GmbH & Co. KG | 100W1575 V000 0421... -
Page 9: Réglage Des Fins De Course Avec Le Easywireless-Zip 2.X (Mode Qi)
Ensuite la programmation est achevée et le moteur retourne en mode normal. Les touches HAUT et BAS sont maintenant assignées au sens de rotation du moteur. Réactions du moteur EasyWireless-ZIP 3.x 1 x clic-clac • Mode de programmation des fins de courses activé www.geiger.de... -
Page 10: Programmation De La Position Intermédiaire
3. Appuyer 3 sec. à courte distance pour activer le mode de programmation du screen B. 4. Appuyer 1 sec. à courte distance pour programmer la télécommande du screen B. 2 3 4 5 6 La même opération est possible sur trois screens ou plus. Gerhard Geiger GmbH & Co. KG | 100W1575 V000 0421... -
Page 11: Déconnexion De La Fonction «Courte Distance
Pour déconnecter cette fonction, piloter le screen sélectionné en position supérieure, appuyer sur la touche HAUT et la maintenir appuyée environ 5 secondes jusqu’à confirmation du moteur (2 x clic-clac). Pour connecter la fonction de détection de proximité, le moteur doit être coupé du réseau. www.geiger.de... -
Page 12: Télécommande
Pour arrêter le mouvement du screen, appuyez brièvement sur la touche qui correspond au sens inverse. Si un détecteur soleil-vent est intégré dans le système, les positions intermédiaires sont toujours atteintes dans le mode automatique (soleil-marche). Gerhard Geiger GmbH & Co. KG | 100W1575 V000 0421... -
Page 13: Détection D'obstacle
BAS de la télécommande pendant 5 secondes. Le moteur confirme par deux saccades. 21. Réactiver la détection d‘obstacle La détection d‘obstacle est à nouveau active dès que le moteur est passé en mode de program- mation des positions finales. www.geiger.de... -
Page 14: Correction Des Fins De Course
Pour la réactiver, déconnecter le moteur de l’alimentation électrique pendant 3 secondes environ. • Le temps de programmation (30 min.) est écoulé. 24. Maintenance Le moteur ne nécessite aucun entretien. Gerhard Geiger GmbH & Co. KG | 100W1575 V000 0421... -
Page 15: Déclaration De Conformité
Gerhard Geiger GmbH & Co. KG Schleifmühle 6 | D-74321 Bietigheim-Bissingen Phone +49 (0) 7142 9380 | Fax +49 (0) 7142 938 230 | info@geiger.de | www.geiger.de Sitz Bietigheim-Bissingen | Amtsgericht Stuttgart HRA 300591 | USt-IdNr. DE145002146 Komplementär: Geiger Verwaltungs-GmbH | Sitz Bietigheim-Bissingen | Amtsgericht Stuttgart HRB 300481 Geschäftsführer: Roland Kraus | WEEE-Reg.-Nr. -
Page 16: Caractéristiques Techniques
Les données sur le niveau sonore moyen ne sont fournies qu’à titre indicatif. Les valeurs sont déter minées par GEIGER à une distance de 1 m avec un moteur suspendu, tournant à vide, pour obtenir une valeur moyenne sur plus de 10 secondes. Ce test n’est basé sur aucune norme d’essai spécifique.
