Installation
5.2
Lieu d'installation
Instructions concernant le local d'installation
▶ Respecter la réglementation en vigueur.
▶ Respecter les instructions d'installation concernant les dimensions
minimales pour l'évacuation des fumées.
Air de combustion/air ambiant
L'air dans le local d'installation doit être exempt de substances inflam-
mables ou chimiques agressives.
▶ Ne pas utiliser ou entreposer des matières facilement inflammables
ou explosives (papier, essence, diluants, peintures, etc.) à proximité
de l'appareil.
▶ Ne pas utiliser ou stocker de substances activatrices de corrosion
(diluants, colles, détergents chlorés, etc.) à proximité de l'appareil.
Température de surface
La température maximale de la surface de l'appareil est inférieure à
85 °C. Il n'est donc pas nécessaire de prendre des mesures de protec-
tion particulières pour les matériaux et meubles encastrés combus-
tibles. En cas de divergence, respecter les prescriptions nationales
applicables en la matière.
Raccordement cheminée
Il est conseillé de prévoir un dispositif susceptible de recueillir les
condensations de la cheminée.
La partie horizontale doit avoir une pente d'au moins 3 ° (5,2 %) vers le
haut.

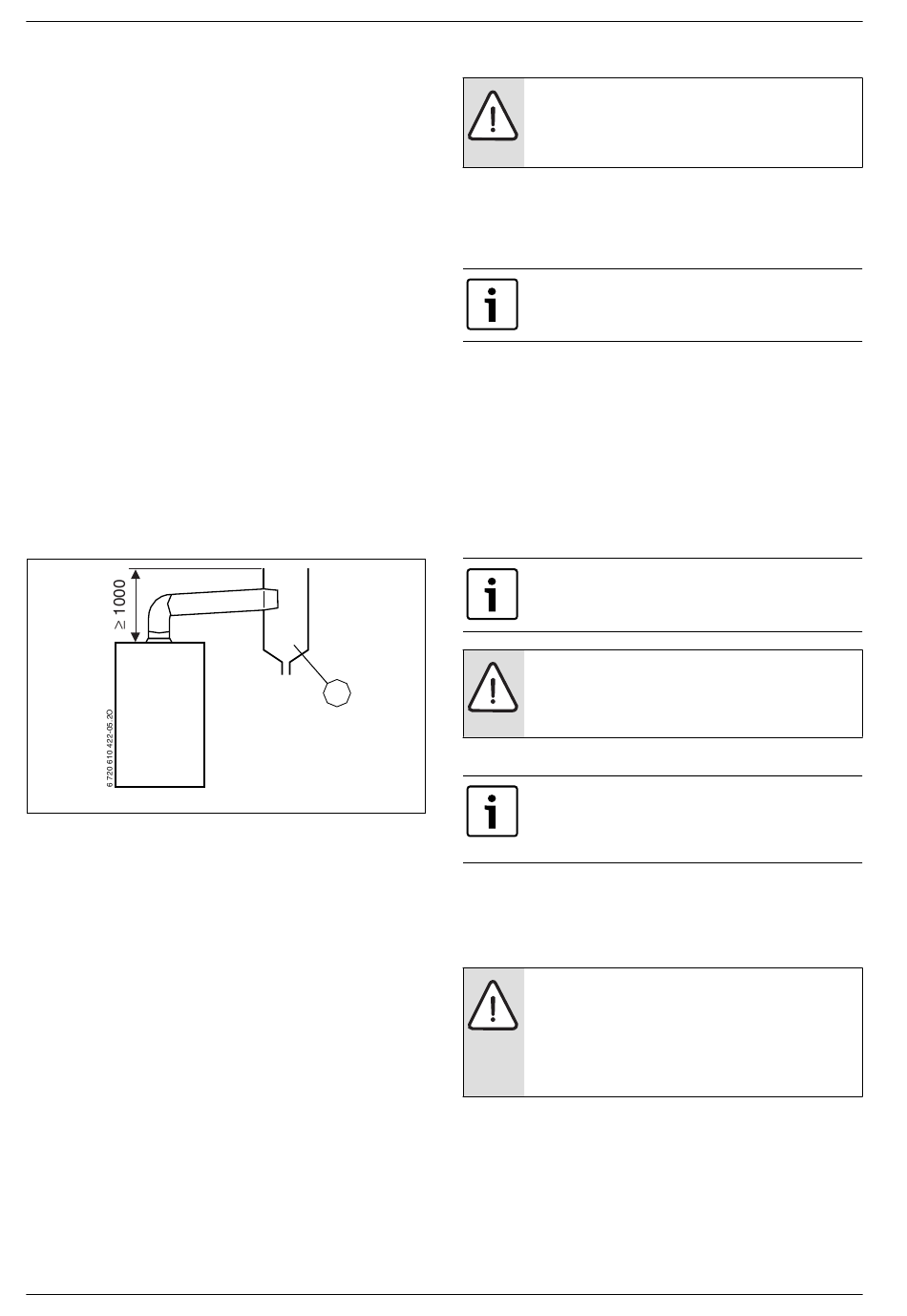

Fig. 6
[1]
Pot de décantation
Pour garantir l'évacuation correcte des produits de combustion, la hau-
teur minimale de la cheminée ne doit pas être inférieure à 1m.
16
5.3
Définir l'emplacement de l'appareil en tenant compte des contraintes
suivantes :
• Eloignement maximal de toute déformation de surface telle que
tuyau, gaine encorbellement, etc.
▶ Placer le gabarit au mur, en respectant les cotes latérales minimales
de 50 mm ( fig. 2).
▶ Percer les 2 trous de fixation Ø 8 pour la barre d'accrochage et 2
autres pour la plaque de robinetterie.
▶ Placer les 4 chevilles dans les trous.
▶ Monter la barre d'accrochage avec les 2 vis.
▶ Placer les 2 autres vis dans les trous inférieurs.
▶ Monter la plaque de robinetterie.
▶ Mettre à niveau l'ensemble.
▶ Serrer les 4 vis.
1
1
5.4
Circuit sanitaire
La pression statique ne doit pas dépasser 10 bars.
Dans le cas contraire :
▶ Prévoir obligatoirement sur l'installation un limiteur de pression.
Les tuyauteries et robinetteries sanitaires doivent être prévues pour
assurer un débit d'eau suffisant aux postes de puisage, selon la pression
d'alimentation.
Montage de la plaque de robinetterie (DOSGA5)
AVIS : Ne jamais porter l'appareil par le tableau élec-
trique ni poser l'appareil dessus.
▶ Utiliser les évidements latéraux (poignées) pour le
transport de la chaudière.
Il faut prévoir un dégagement de 200 mm sous la chau-
dière pour le tableau électrique.
Ne pas oublier de retirer les bouchons de protection de
tous les raccords et placer les joints d'origine fournis
avec nos appareils.
AVIS : Afin d'éviter des contraintes mécaniques exces-
sives sur les tubes de l'appareil, il est important de res-
pecter les cotes de perçage entre la barre d'accrochage
et la plaque de robinetterie.
Raccordement hydraulique
Afin d'éviter des contraintes mécaniques sur les rac-
cords, il est recommandé de laisser les tuyauteries libres
de collier sur 30 à 50 cm de longueur avant la jonction
avec l'appareil.
AVIS :
▶ Ne fermer en aucun cas la soupape de sécurité.
▶ Poser l'écoulement de la soupape de sécurité avec
une pente.
▶ Raccorder l'écoulement vers une canalisation qui
doit être à écoulement visible.
acléis – 6 720 883 919 (2019/06)
