L'armature de base mesure 3,7 x 6 x 2,4 m. Votre abri peut comporter davantage de nervures centrales que
l'illustration de la page 12. Vous recevez une nervure additionnelle pour chaque section supplémentaire de 1,2 m.
L'assemblage de l'armature de base reste le même. La taille de la toile correspondra à la longueur de l'abri.

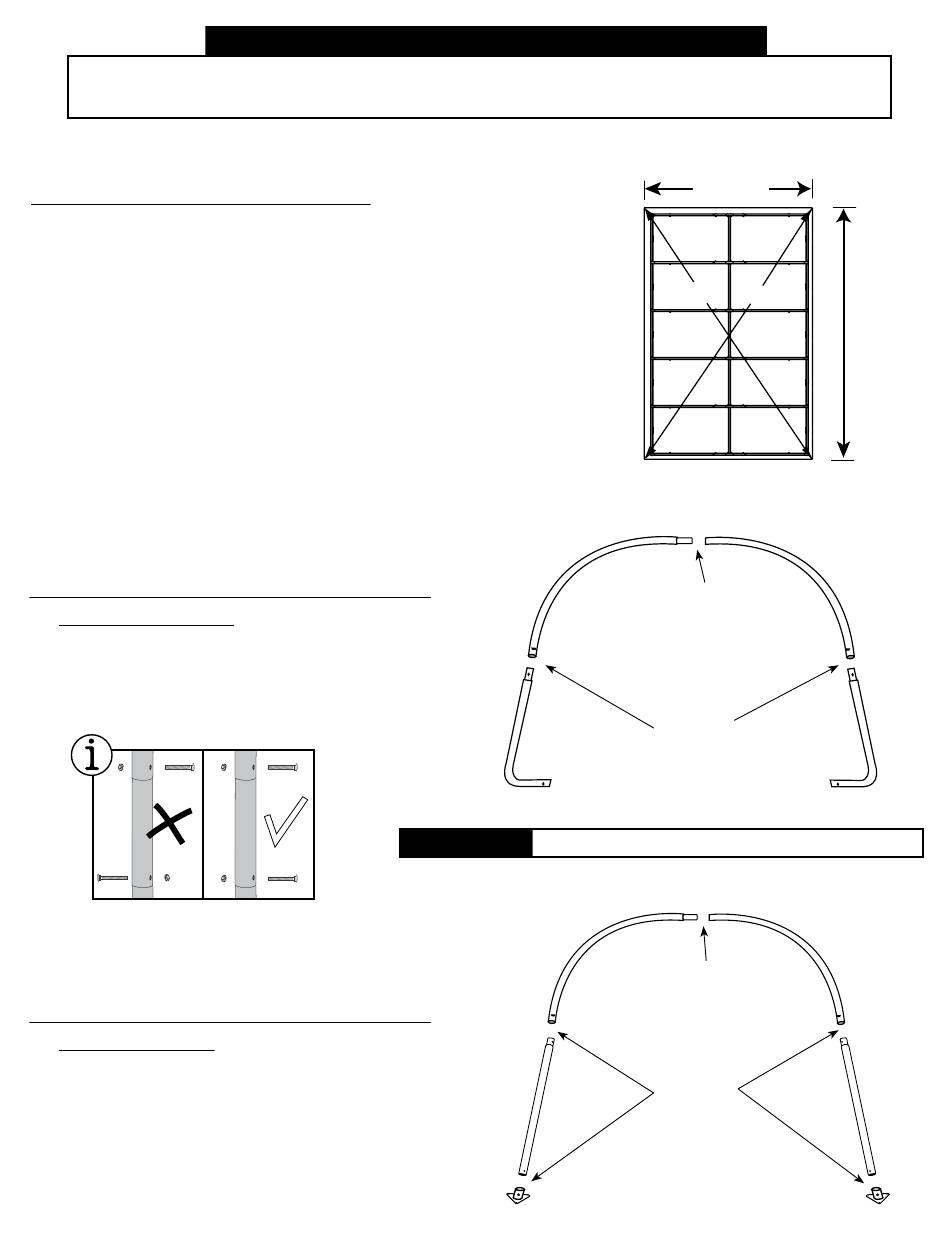

1. TRACEZ L'EMPLACEMENT.
Avant d'assembler l'abri, vous devez choisir une surface
plane et y tracer son emplacement.
A. Piquetez l'emplacement de l'abri à l'endroit choisi. La largeur de
l'emplacement doit être au moins égale à la largeur de l'abri et sa
longueur, à celle de l'abri (fig. 1).
B. Mesurez la distance en diagonale entre les coins (A et B). Cette
distance doit être égale dans tous les cas. Sinon, les piquets doivent
être déplacés jusqu'à ce que la largeur, la longueur et les mesures
soient correctes.
2. ASSEMBLEZ LES NERVURES
D'EXTRÉMITÉ
Assemblez les nervures d'extrémité comme
le montre la fig. 2. Serrez bien tous les joints
avec les fixations illustrées.
3. ASSEMBLEZ LES NERVURES
CENTRALES
Assemblez les nervures centrales comme le
montre la fig. 3. Serrez bien tous les joints
avec les fixations illustrées.
REMARQUE: NÉCESSAIRE DE RALLONGE D'ARMATURE
10224
Fig.2
10226
REMARQUE :
Serrer À LA MAIN 3 po Boulon (# 10210) en haut.
10224
Fig.3
10273
10270
Page 13
3,5 m
LARGEUR
A
B
10225
10210 - 3 po
Boulon
10114 - 2 po
Boulon
10225
10210 - 3 po
Boulon
10114 - 2 po
Boulon
10270
05_GP-BA-XXXXXXA-011XXX10_B1
Longueur
de l'Abri
Fig.1
10226
10273
