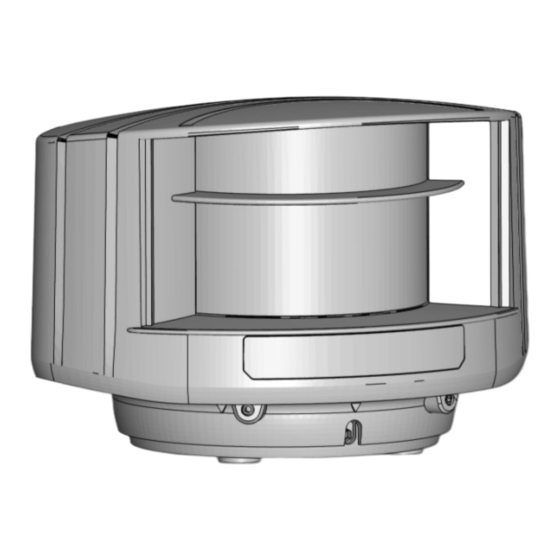

® -H100 DÉTECTEUR D’OUVERTURE & DE SÉCURISATION POUR BARRIÈRES* * Toute autre utilisation de l’appareil ne rentre pas dans le but autorisé. L’utilisation sur les portes industrielles n’est pas autorisée et enfreint le brevet EP 1 470 314 B1. Manuel d’utilisation pour produits à partir de la version 0300 (voir l’étiquette de suivi sur le produit)
Page 2
UTILISATION PRÉVUE Ce capteur est conçu pour être utilisé comme détecteur de mouvement et de présence afin de contrôler l’ouverture et la fermeture d’une barrière. SÉCURITÉ L’appareil émet des radiations laser invisibles (IR) et visibles. Les faisceaux laser visibles restent inactifs lors du fonctionnement normal.
Page 3
DESCRIPTION couvercle de protection fenêtre laser - émission faisceaux laser visibles (3) fenêtre laser - réception réglage de l’angle d’inclinaison (2) signaux LED (4) support de montage verrou de position (2) connecteur principal SIGNAUX LED R1: Relais 1 - détection dans champ d’ouverture pas de détection R1 R2 détection...
Page 4
PRINCIPES DE BASE Il est important de comprendre certains principes de base avant d’installer le capteur et toutes ces étapes d’installation sont soigneusement suivies. FAISCEAUX LASER ROUGE VISIBLES La position du détecteur et du champ de détection est essentielle pour un bon fonctionnement de la barrière. Afin de bien placer le détecteur, vous pouvez vous servir d’une aide visuelle.
Page 5
Vous trouverez ci-dessous les conditions permettant d’assurer une sécurisation optimale de la barrière afin d’éviter tout contact avec la lisse. VOIE DOUBLE ACCÈS 90° • 2 LZR-H100 45° • 2 points de référence, 1 par détecteur 0° VOIE SIMPLE ACCÈS 90°...
Page 6
A FAIRE & A ÉVITER (pour la norme EN 12453 type E) 60 cm 35 - 45 cm Installez le détecteur à une hauteur de 35 à 45 cm. Si Si le faisceau de référence est placé trop haut ou trop la barrière n’est réservée qu’à...
Page 7
MONTAGE & CÂBLAGE Avant le montage, lisez attentivement les conditions d’application et conseils d’installation. La position de montage du détecteur est cruciale pour le bon fonctionnement de la barrière. Utilisez un plot de montage ou Installez le support de montage Ouvrez le couvercle de protection, fixez le détecteur à...
Page 8
POSITIONNEMENT DU CAPTEUR Le champ de détection et le point de référence garantissent un bon fonctionnement de la barrière. 0° 45° 90° Activez les faisceaux laser visibles par télécommande. Les faisceaux resteront actifs pendant 15 min. ou peuvent être éteints par la même séquence. 0°...
Page 9
CONFIGURATION DU CAPTEUR Suivez les 5 étapes suivantes afin de configurer correctement le capteur. 3 - 1/5 CÔTÉ MONTAGE & RÉFÉRENCE La première étape consiste à sélectionner le bon côté de montage avec ou sans référence AVEC RÉFÉRENCE SANS RÉFÉRENCE (RECOMMANDÉ) Le champ de sécurisation détecte la présence d’une Le champ de sécurisation protège la zone autour de...
Page 10
Les deux étapes suivantes consistent à configurer le champ de sécurité 3 - 2/5 DIMENSIONS DU CHAMP DE SÉCURITÉ Les dimensions du champ doivent être vérifiées et, si nécessaire, ajustées par télécommande. La largeur (C) doit couvrir la zone dangereuse. LARGEUR réglage auto sur point de...
Page 11
Les deux prochaines étapes consistent à configurer le champ d’ouverture 3 - 4/5 DIMENSIONS DU CHAMP D’OUVERTURE Par défaut, la largeur du champ d’ouverture est égale à la largeur du champ de sécurité. Si nécessaire, les dimensions du champ peuvent être ajustées par télécommande. LARGEUR même largeur 0,5 m...
Page 12
RÉGLAGES DE LA TÉLÉCOMMANDE (OPTIONNELS) Sélectionnez la valeur 3 ou plus pour exclure les piétons. Tous les objets plus larges que la valeur FILTRE PIÉTON choisie seront détectés. champ d’ouverture valeurs approximatives TEMPS DE PRÉSENCE ARRÊT DANS LE CHAMP D’OUVERTURE: sélectionnez le temps pendant lequel le relais 1 doit rester actif au cas ou un objet détecté...
Page 13
RÉGLAGES PAR TÉLÉCOMMANDE (OPTIONNELS) TRAJECTOIRE DE DÉTECTION champ d’ouverture BIDIRECTIONNEL détection bidirectionnelle en s’approchant et en s’éloignant UNI 400% détection unidirectionnelle en s’approchant dans toute direction UNI 200% détection unidirectionnelle en s’approchant vers la barrière UNI 100% détection unidirectionnelle en s’approchant sur la largeur de la barrière UNI 50%...
Page 14
COMMENT UTILISER LA TÉLÉCOMMANDE Après le déverrouillage, la LED Si la LED rouge clignote rapidement après le A la fin d’une session, rouge clignote et le détecteur est déverrouillage du détecteur, entrez un code d’accès. verrouillez le détecteur. accessible. RÉGLER UN OU PLUSIEURS PARAMÈTRES VÉRIFIER UNE VALEUR largeur du champ: 4.2 m la largeur du champ est...
Page 15
FONCTIONNEMENTS INCORRECTS Il n’y a pas d’alimentation. Vérifiez le câble et la connexion. Pas de LED bleue. La polarité de l’alimentation Vérifiez la polarité de l’alimentation. est inversée. Toutes les LED ont été dés- Activez les LED par télécommande. activées par télécommande. Alimenté...
Page 16
Ce produit doit être éliminé séparément des ordures ménagères BEA SA | LIEGE Science Park | ALLÉE DES NOISETIERS 5 - 4031 ANGLEUR [BELGIUM] | T +32 4 361 65 65 | F +32 4 361 28 58 | INFO@BEA.BE | WWW.BEA-SENSORS.COM...
