Sommaire des Matières pour Amprobe AMP-25

  • Page 1 AMP-25 AMP-25-EUR Mini-Clamp TRMS AC / ZERO 2 Sec Manuel de l’utilisateur AMP-25...
  • Page 3 AMP-25 AMP-25-EUR Mini-pince Manuel de l’utilisateur 1/2015, 6004363 B ©2015 Amprobe Test Tools. Tous droits réservés. Imprimé à Taïwan...
  • Page 4 à un centre de service autorisé par Amprobe ou à un revendeur ou un distributeur Amprobe. Voir la section Réparation pour plus de détails. CETTE GARANTIE EST VOTRE SEUL RECOURS.
  • Page 5: Table Des Matières

    Mini-pince AMP-25 / AMP-25-EUR TABLE DES MATIÈRES SYMBOLE ................3 CONSIGNES DE SÉCURITÉ ........... 4 DÉBALLAGE ET INSPECTION ..........6 MESURES ................6 Mesure de courant CA et CC .......... 8 ZÉRO A CC ............... 9 Filtre passe-bas..............9 Courant d'appel .............. 9 Détection de tension sans contact .........
  • Page 6: Mini-Pince Amp-25 / Amp-25-Eur

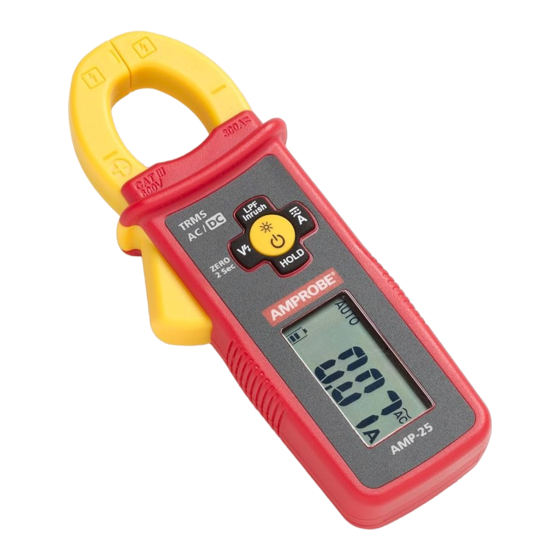

    Mini-pince AMP-25 / AMP-25-EUR TRMS AC / ZERO 2 Sec AMP-25 Mâchoire Protège-main Déclencheur de la mâchoire Écran LCD Indicateur du centre de la mâchoire pour la mesure du courant Rétroéclairage / Flash et Boutons de fonctions...
  • Page 7: Symbole

    AUTO : Mode mesure du courant CA/CC Auto actif Mode tension sans contact actif Lecture négative Indicateur d'état des piles A : Ampères Courant alternatif (CA) Courant continu (CC) MÉMORISER : Conservation des données LPF: Mode filtre passe-bas actif INRUSH: Mode courant d'appel actif ∆...
  • Page 8: Consignes De Sécurité

    Courant continu (CC) Pile Association canadienne de normalisation (NRTL/C) Conforme aux directives européennes. Conforme aux normes australiennes pertinentes. Ne jetez pas ce produit avec les déchets municipaux non triés. Contacter un organisme de recyclage qualifié CONSIGNES DE SÉCURITÉ Le débitmètre est conforme aux normes : • UL/CEI/EN 61010-1, CAN/CSA C22.2 N°...
  • Page 9 • N'utilisez pas l'appareil s'il semble endommagé. Inspectez l'appareil avant utilisation. Recherchez d'éventuelles fissures ou du plastique manquant. Faites particulièrement attention à l'isolation autour des connecteurs. • Seul du personnel qualifié peut se charger de l'entretien. • Utilisez avec une grande prudence lorsque vous travaillez avec des conducteurs ou barres omnibus exposés.
  • Page 10: Déballage Et Inspection

    DÉBALLAGE ET INSPECTION Votre emballage doit contenir : 1 Multimètre à pince 2 piles 1,5 V LR44 (installées) 1 Mallette de transport 1 Manuel de l’utilisateur Si l'un de ces éléments est manquant ou endommagé, retourner l'emballage complet à votre point d'achat pour un échange.
  • Page 11 Appuyez sur le bouton pour sélectionner le mode A CA ou A CC. Appuyez sur le bouton pendant plus d'une seconde pour revenir au mode A CA/CC AUTO. Appuyez sur le bouton pour entrer en mode Filtre passe-bas (LPF est affiché). Appuyez une deuxième fois pour entrer en mode courant d'appel (INRUSH est affiché).
  • Page 12: Mesure De Courant Ca Et Cc

    Mesure de courant CA et CC Avertissement W Pour éviter les électrocutions et blessures : • Ne tenez pas le multimètre au-delà de la barrière tactile. • N'utilisez pas le multimètre pour des mesures dépassant la fréquence nominale maximale (400 Hz). Les courants qui circulent peuvent causer des élévations dangereuses de température des pinces.
  • Page 13: Zéro A Cc

    ZÉRO A CC (mode A CC et A CC/CA Auto) Appuyez sur le bouton pendant plus de deux secondes pour effacer la lecture A CC de l'écran et établir une valeur de référence pour A CC. Filtre passe-bas Appuyez sur le bouton pour activer le mode Filtre passe-bas («...
  • Page 14: Détection De Tension Sans Contact

    INRUSH Détection de tension sans contact 1. Appuyez sur le bouton pour activer le mode tension sans contact ( est affiché). 2. L'antenne de détection de tension se situe le long de l'extrémité supérieure de la mâchoire stationnaire de la pince pour détecter le champ électrique autour des conducteurs sous tension 3.
  • Page 15: Conservation Des Données

    Conservation des données Appuyez sur le bouton MÉMORISER pour figer la lecture de l'écran (HOLD est affiché), la lecture est réactivée si vous appuyez une deuxième fois sur ce bouton. Avertissement W Pour éviter une décharge électrique ou des blessures corporelles, quand l'affichage HOLD est activé, soyez conscient que l'affichage ne changera pas si vous appliquez un courant différent.
  • Page 16: Spécifications

    Désactiver l'arrêt automatique : Appuyez et maintenez le bouton enfoncé tout en . « AoFF » est affiché, relâchez appuyant sur le bouton alors le bouton . multimètre est mis en MARCHE et passe en fonction de mesure par défaut (A CA/CC auto). Le mode arrêt automatique reprend si le multimètre est mis à...
  • Page 17 Degré de pollution Altitude de fonctionnement ≤ 2 000 m nominal 0,2 x (précision spécifiée)/ °C , Coefficient de température < 18°C, > 28°C) Protection contre les 6,0 kV (1,2/50 μs) tensions transitoires E.M.C. Répond à IEC/EN 61326-1 Conformité CEI/EN 61010-1, CEI/EN 61010-2-032 sécurité...
  • Page 18: Spécifications Électriques

    SPÉCIFICATIONS ÉLECTRIQUES La précision est indiquée comme suit ±(% de lecture + nombre de points du chiffre le moins significatif) à 23 °C ± 5 °C, avec une humidité relative inférieure à 80 % H.R., les spécifications A CA sont TRMS (vrai R.M.S.), couplage en ca Le facteur de crête peut avoir pour valeur jusqu'à...
  • Page 19: Entretien Et Réparations

    Filtre passe-bas Gamme 60,00 A 300,0 A Résolution 0,01 A 0,1 A Précision ± (3,5 % + 25 LSD) ± (3,5 % + 5 LSD) 50 Hz à 60 Hz à < 3 A ± (3,5 % + 5 LSD) à...
  • Page 20: Remplacement Des Piles

    La face avant et la mallette peuvent être nettoyées avec un détergent doux et de l'eau. Appliquer en petite quantité avec un chiffon doux et laisser sécher complètement avant utilisation. Ne pas utiliser d'hydrocarbures aromatiques, d'essence ou de solvants chlorés pour le nettoyage. REMPLACEMENT DE LA PILE Si la tension de la pile passe en dessous de la valeur nécessaire à...
  • Page 22 Consultez le site www.Amprobe.com pour : • Catalogue • Notes d'application • Spécifications du produit • Guides d'utilisation Amprobe ® www.Amprobe.com info@amprobe.com Everett, WA 98203 Tel: 877-AMPROBE (267-7623) Amprobe Europe ® Beha-Amprobe In den Engematten 14 79286 Glottertal, Germany Tél. : +49 (0) 7684 8009 - 0 Merci de www.beha-amprobe.com...

Ce manuel est également adapté pour:

Amp-25-eur
