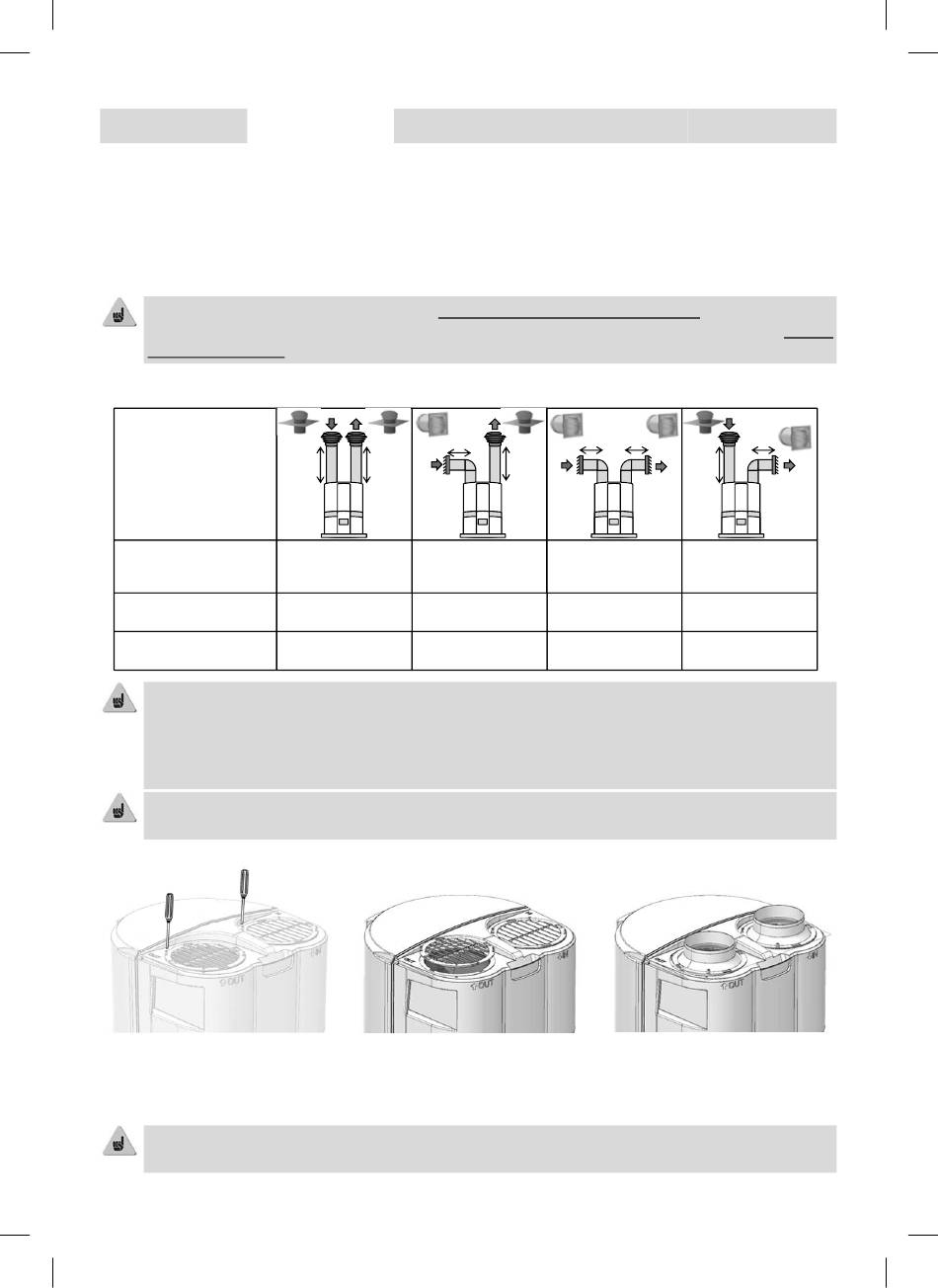

8. Raccordement aéraulique
• Dans le cas d'un gainage, il est impératif d'opter pour des gaines d'air isolées, diamètre 160. Il est
fortement déconseillé d'utiliser des gaines souples.
• Utiliser le gabarit disponible sur l'emballage du chauffe-eau pour percer le plafond.
• Il est impératif d'utiliser les accessoires fournis avec le chauffe-eau thermodynamique.
En cas de raccordement à des gaines, il est nécessaire de paramétrer la régulation en conséquence.
La perte de charge totale des conduits et accessoires pour l'évacuation et l'aspiration de l'air ne doit
pas dépasser 150 Pa. Les longueurs de gaine maximales doivent être respectées.
8.1. Longueurs de gaines autorisées.
SCHEMAS D'INSTALLATION
Longueurs maximales
autorisées L1 + L2
Entrées / Sorties d'air
Gaine galva semi-rigide
Isolée Ø 160 mm
Gaine PEHD Ø 160 mm
Pour tout ajout d'un coude à 90°, retirer 4m à la longueur totale admissible.
Pour tout ajout d'un coude à 45°, retirer 2m à la longueur totale admissible.
Pour tout remplacement d'une grille métallique par une grille murale PVC, ajouter :
+ 2m à la longueur totale admissible en gaine galvanisée semi-rigide,
+ 4m à la longueur totale admissible en gaine PEHD.
Pour les installations ne permettant pas de respecter ces configurations, vous pouvez prendre
contact avec notre service assistance technique.
8.2. Mise en place de l'accessoire de raccordement pour gaine
❶Dévisser les vis de blocage des
grilles pour montage ambiant.
Opération à effectuer hors tension, par une personne qualifiée (uniquement en cas d'utilisation de
gaines, sinon, ne pas démonter les grilles).
Utilisation
L1
L1
L2
Entrée d'air murale
Entrée d'air toiture
Sortie d'air toiture
Sortie d'air toiture
1 coude à 90°
12 m
28 m
❷Retirer les grilles en effectuant
un mouvement de ¼ de tour dans
le sens anti-horaire.
17
Entretien
L1
L2
L2
Entrée d'air murale
Sortie d'air murale
2 coudes à 90°
12 m
5 m
28 m
16 m
❸Monter les adaptateurs de
gainage
mouvement de ¼ de tour dans le
sens horaire.
Garantie
L2
L1
Entrée d'air toiture
Sortie d'air murale
1 coude à 90°
10 m
24 m
en
effectuant
un
