NOTICE D'INSTALLATION
FR

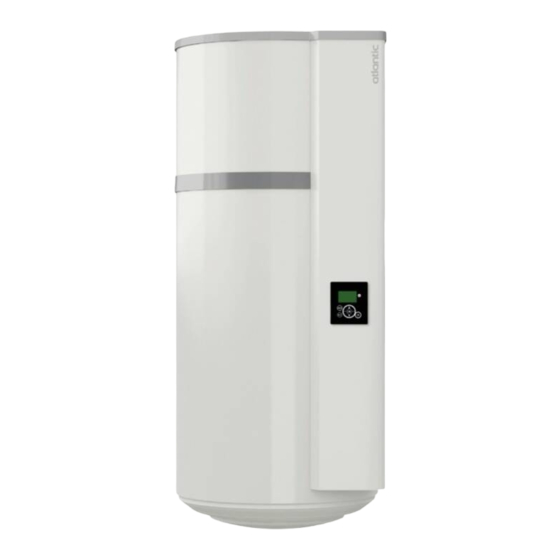

Riveo
Chauffe-eau thermodynamique avec appoint gaz
Vertical mural 100 L
À conserver par l'utilisateur pour consultation ultérieure.

Publicité

Table des Matières
loading

Sommaire des Matières pour Atlantic Riveo

  • Page 1 NOTICE D’INSTALLATION Riveo Chauffe-eau thermodynamique avec appoint gaz Vertical mural 100 L À conserver par l’utilisateur pour consultation ultérieure.
  • Page 3 Avertissements Présentation Installation AVERTISSEMENTS INSTALLATION ATTENTION : Produit lourd à manipuler avec précaution : 1. Installer l’appareil dans un local à l’abri du gel. La destruction de l’appareil par surpression due au blocage de l’organe de sécurité est hors garantie. 2.
  • Page 4 Avertissements Présentation Installation RACCORDEMENT HYDRAULIQUE Installer obligatoirement à l’abri du gel un organe de sécurité (ou tout autre dispositif limiteur de pression), neuf, de dimensions 3/4" (20/27) et de pression 0,7 Mpa (7 bar) sur l’entrée du chauffe-eau, qui respectera les normes locales en vigueur. Un réducteur de pression (non fourni) est nécessaire lorsque la pression d’alimentation est supérieure à...
  • Page 5: Table Des Matières

    Sommaire PRESENTATION 1. Consignes de sécurité 2. Transport et stockage 3. Contenu de l’emballage 4. Manutention 5. Dimensions 6. Encombrement 7. Accessoires disponibles en option INSTALLATION 8. Mise en place du produit 9. Configurations interdites 10. Installation en configuration ambiant (sans gaine) 11.
  • Page 6: Consignes De Sécurité

    Avertissements Présentation Installation Présentation du produit 1. Consignes de sécurité Les travaux d’installation et de service sur les chauffe-eau thermodynamiques peuvent présenter des dangers en raison de hautes pressions et de pièces sous tension électrique. Les chauffe-eau thermodynamiques doivent être installés, mis en service et entretenus par un personnel formé...
  • Page 7: Manutention

    Avertissements Présentation Installation 4. Manutention 4.1. Manutention recommandée points prise chauffe-eau sont accessibles par les évidements de la cale inférieure. Le chauffe-eau intègre des poignées en partie basse afin de faciliter la manutention jusqu’au lieu d’installation. Transporter le chauffe-eau à la verticale ou à...
  • Page 8: Dimensions

    Avertissements Présentation Installation 5. Dimensions Sortie Entrée eau chaude eau froide Dimensions en mm...
  • Page 9: Encombrement

    Avertissements Présentation Installation 6. Encombrement Exemple de montage du produit au dessus d’un lave linge : Lave linge Hauteur 850mm Trépied réglé à 480mm minimum Dimensions en mm (100L)
  • Page 10: Accessoires Disponibles En Option

    Avertissements Présentation Installation 7. Accessoires disponibles en option Quadripode universel Chapeau de toiture Ø125mm Réf 009 231 Couleur tuile rouge Réf 464 055 Couleur ardoise Réf 464 056 Entrée / sortie d’air murale Ø125mm Raccord mâle-mâle pour Grille en PVC beige PEHD ou semi-rigide Réf 464 057 calorifugée Ø125mm...
  • Page 11: Installation

    Avertissements Présentation Installation Installation 8. Mise en place du produit • Placer le chauffe eau dans une pièce à l’abri du gel. • Le positionner au plus près possible des points d’utilisation important. • S’assurer que l’élément support est suffisant pour recevoir le poids du chauffe eau plein d’eau. Installer obligatoirement un bac de rétention d’eau sous le chauffe-eau lorsque celui-ci est positionné...
  • Page 12 Avertissements Présentation Installation 10. Installation en configuration non gainée Configuration non autorisée en mode HYBRIDE Intérieur/Intérieur ✓ Local non chauffé à température supérieure à 5° C et isolé des pièces chauffées de l’habitation. ✓ Paramètre « Gainage » à mettre sur « Intérieur/Intérieur » ✓...
  • Page 13: Installation En Configuration Gainée (2 Conduits)

    Avertissements Présentation Installation 11. Installation en configuration gainée (2 conduits ou ventouse) ✓ Local au minimum hors gel (T > 1°C). Extérieur/Extérieur ✓ Paramètre « Gainage » à mettre sur « Extérieur/Extérieur » ✓ Local conseillé : volume habitable (les déperditions thermiques du chauffe- eau ne sont pas perdues), à...
  • Page 14: Installation En Configuration Semi-Gainée (1 Conduit Au Rejet)

    Avertissements Présentation Installation 12. Installation en configuration semi – gainée (1 conduit au rejet) Configuration non autorisée en mode HYBRIDE Intérieur/Extérieur ✓ Local non chauffé à température supérieure à 5° C et isolé des pièces chauffées de l’habitation. ✓ Paramètre « Gainage » à mettre sur « Intérieur/Extérieur ». ✓...
  • Page 15: Raccordement Hydraulique

    Avertissements Présentation Installation 13. Raccordement hydraulique L'usage d'un bouclage sanitaire est vivement déconseillé : une telle installation provoque une destratification de l'eau dans le ballon et a pour conséquence un fonctionnement plus important de la pompe à chaleur ainsi que de la résistance électrique L’entrée d’eau froide est repérée par une collerette bleue et la sortie d’eau chaude par une collerette rouge.
  • Page 16 Sonde extérieure (option) Sécurité plancher chauffant Vanne directionnelle Exemple d’association du CETHI RIVEO avec une chaudière gaz type NAIA MICRO. 13.4. Evacuation des condensats Le refroidissement de l’air circulant au contact de l’évaporateur entraîne la condensation de l’eau contenue dans l’air. L’écoulement de l’eau condensée à l’arrière de la pompe à chaleur doit être conduit par des tuyaux en plastique depuis la pompe à...
  • Page 17: Conseils Et Recommandations

    Avertissements Présentation Installation 14. Conseils et recommandations Si les points de puisage ne sont pas équipés de mitigeurs thermostatiques, un limiteur de température doit être Raccord Limiteur de installé en sortie de chauffe-eau pour limiter les risques de diélectrique température brûlures : •...
  • Page 18: Raccordement Électrique

    Avertissements Présentation Installation Longueur totale de gaines avec entrée et sortie d’air murales du catalogue Nombre de coudes à 90° ALUMINIUM SEMI RIGIDE PEHD;;;;;;;;;;;;;; Un mauvais gainage (gaines écrasées, longueur ou nombre de coudes trop importants…) peut engendrer une perte de performance et des défaillances machine. Il est donc fortement déconseillé d’utiliser des gaines souples.
  • Page 19: Première Mise En Service

    Avertissements Présentation Installation 17. Première mise en service Visualiser les informations Suivre les instructions Choix du mode et des paramètres de Naviguer fonctionnement Augmenter les valeurs Valider Revenir à l’écran précédent BOOST Augmentation ponctuelle Naviguer de la production d’eau Diminuer les valeurs chaude Si le chauffe eau a été...
  • Page 20: Les Paramètres À Régler À L'installation

    Avertissements Présentation Installation 19. Les paramètres à régler à l’installation • Langue Réglages possibles en Français, Anglais, Néerlandais, Espagnol, Portugais, Allemand, Italien et Polonais. • Date et heure Régler le jour puis valider. Procéder de la même façon pour le mois, l’année, l’heure et les minutes. •...
  • Page 21: Vérification Du Bon Fonctionnement

    Avertissements Présentation Installation 21. Vérification du bon fonctionnement Les paramètres avancés sont accessibles en MODE INSTALLATEUR. Maintenir les boutons MENU et FLECHE HAUTE pendant 5 secondes. Test Accéder ensuite au menu Choisir le l’actionneur que l’on souhaite mettre en marche forcée : Démarrage de la pompe à...
  • Page 22: Notes À L'installation

    Avertissements Présentation Installation 23. Notes à l’installation...
  • Page 24 Société Industrielle de Chauffage SATC - BP 64 - 59660 MERVILLE - FRANCE DATE D’ACHAT : ........................... NOM ET ADRESSE DU CLIENT : .................................................... MODÈLE ET N° DE SÉRIE : ......................à relever sur l’étiquette signalétique du chauffe-eau Cachet du distributeur Tous les litiges relevant de la compétence exclusive des...
