2.3

Montage

Avant de procéder à l'assemblage de l'appareil, observez bien attentivement les étapes de montage
représentées et effectuez-les dans l'ordre indiqué.
REMARQUE
L
Vissez d'abord toutes les pièces sans les serrer et vérifiez qu'elles sont correctement ajustées.
Lorsque vous y serez invité, serrez les vis à l'aide de l'outil correspondant.

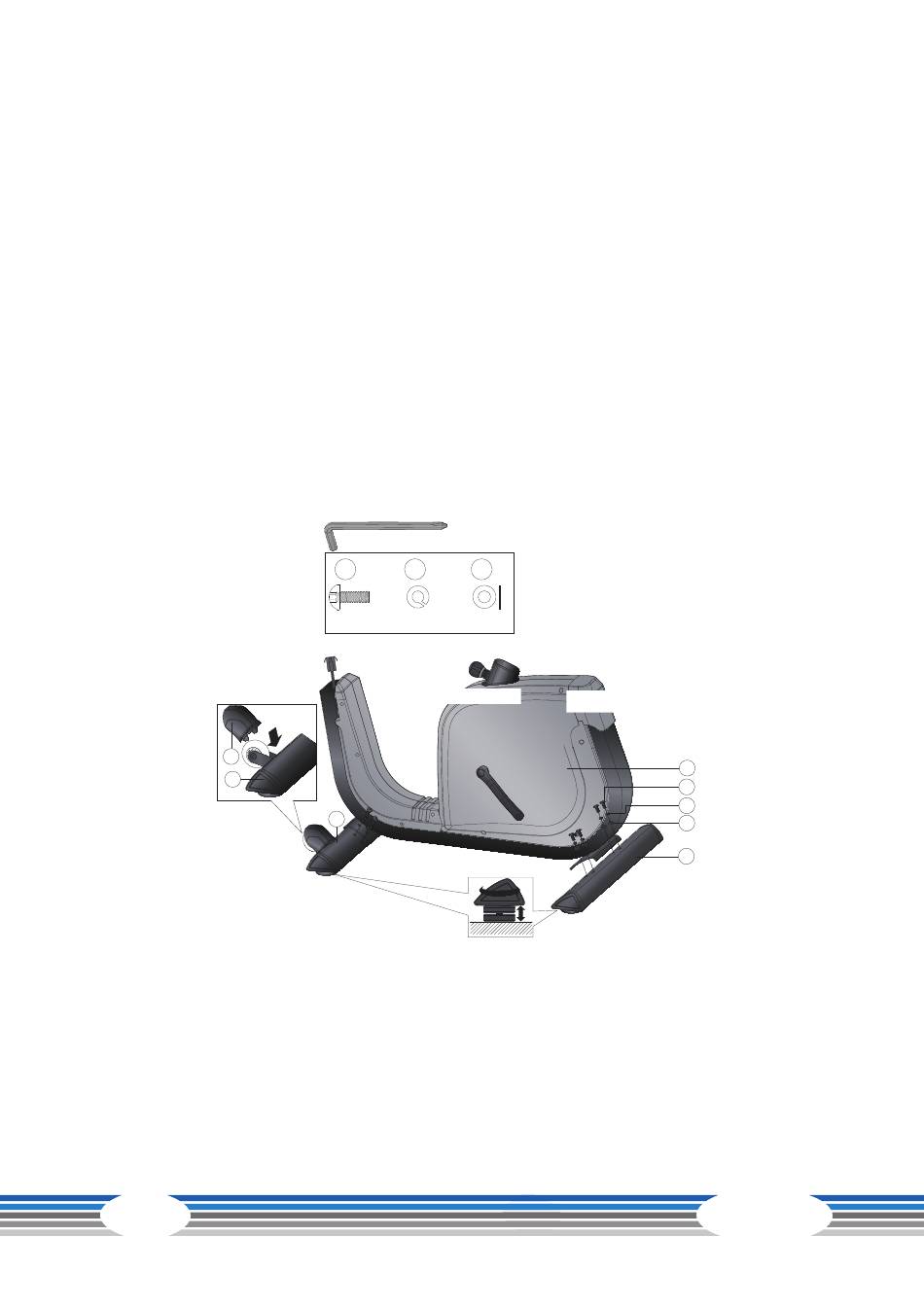

Étape 1: Montage des pieds
1. Montez le pied avant (4) et le pied arrière (2) sur le cadre principal (1) à l'aide de la douille
d'écartement (7), de la rondelle élastique (8) et de la vis à six pans creux (9).
2. Tournez la molette sous le capuchon pour régler la hauteur correspondante. Serrez les vis.
Montez le revêtement de la roulette (23).
23
4
14
9
8
7
M8*20
D15.4 D16
abaisser
4
x8
relever
1
9
8
7
2
