Installation
3.6.
Entrée
d'échantillon
Évacuation
Configuration
de base
A-96.250.512 / 091120
Alimentation et évacuation de l'échantillon
L'AMI Turbiwell existe en différentes configurations. Utilisez des
tubes en plastique d'un diamètre intérieur de 10 mm pour:
raccorder la cellule de débit de trop-plein
raccorder le débitmètre deltaT
raccorder le flowcontroller
Utilisez des tuyaux en plastique d'un diamètre extérieur de 6 mm
pour le raccordement au système de dégazage.
Utilisez des tuyaux 1/2" et raccordez-les à l'embout de tuyau de
purge [B] et d'évacuation [C] puis placez-les dans un canal de purge
atmosphérique de capacité suffisante.
A
B
A
B
C
C

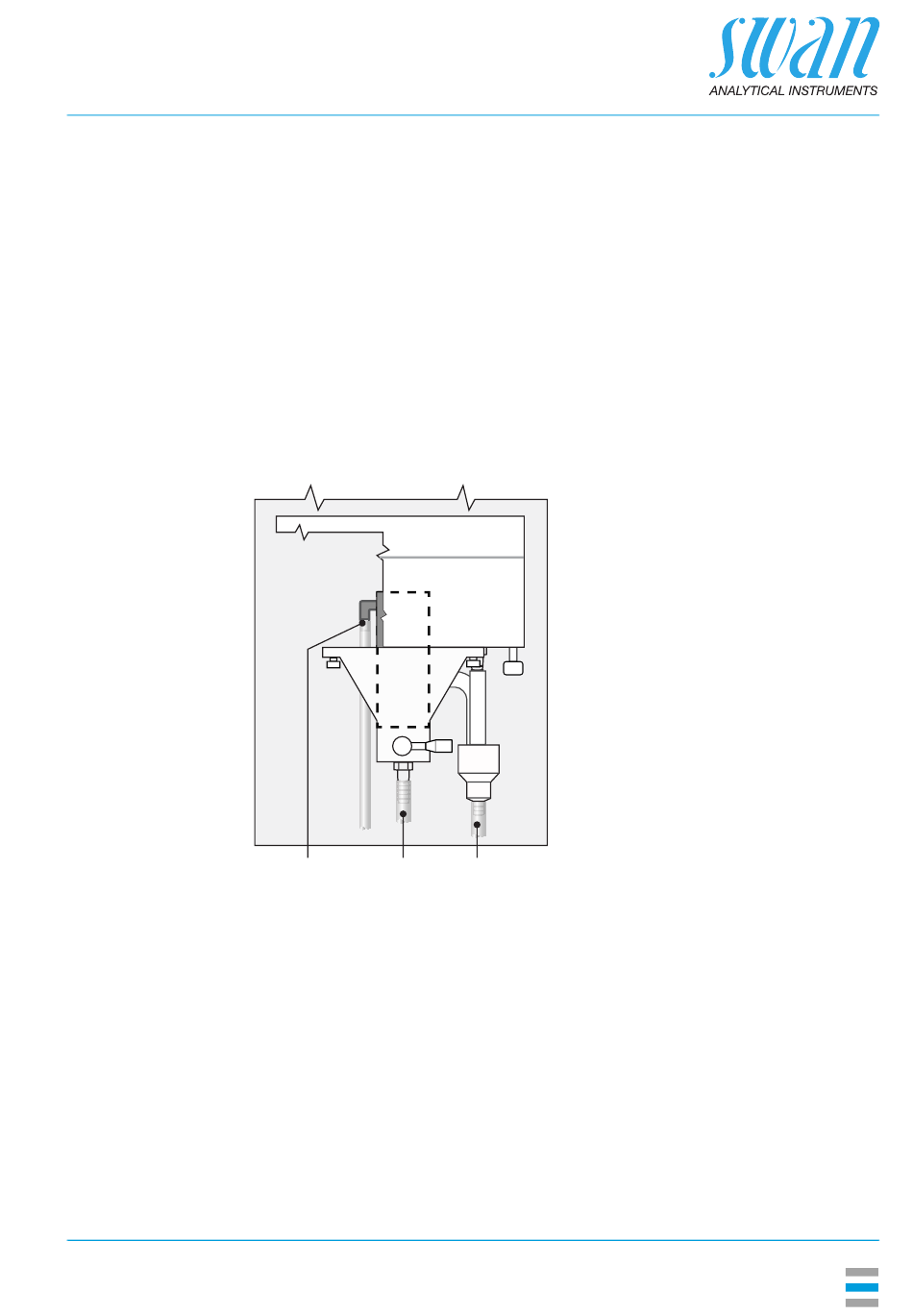

Entrée d'échantillon
du trop plein
Purge
Évacuation
33
