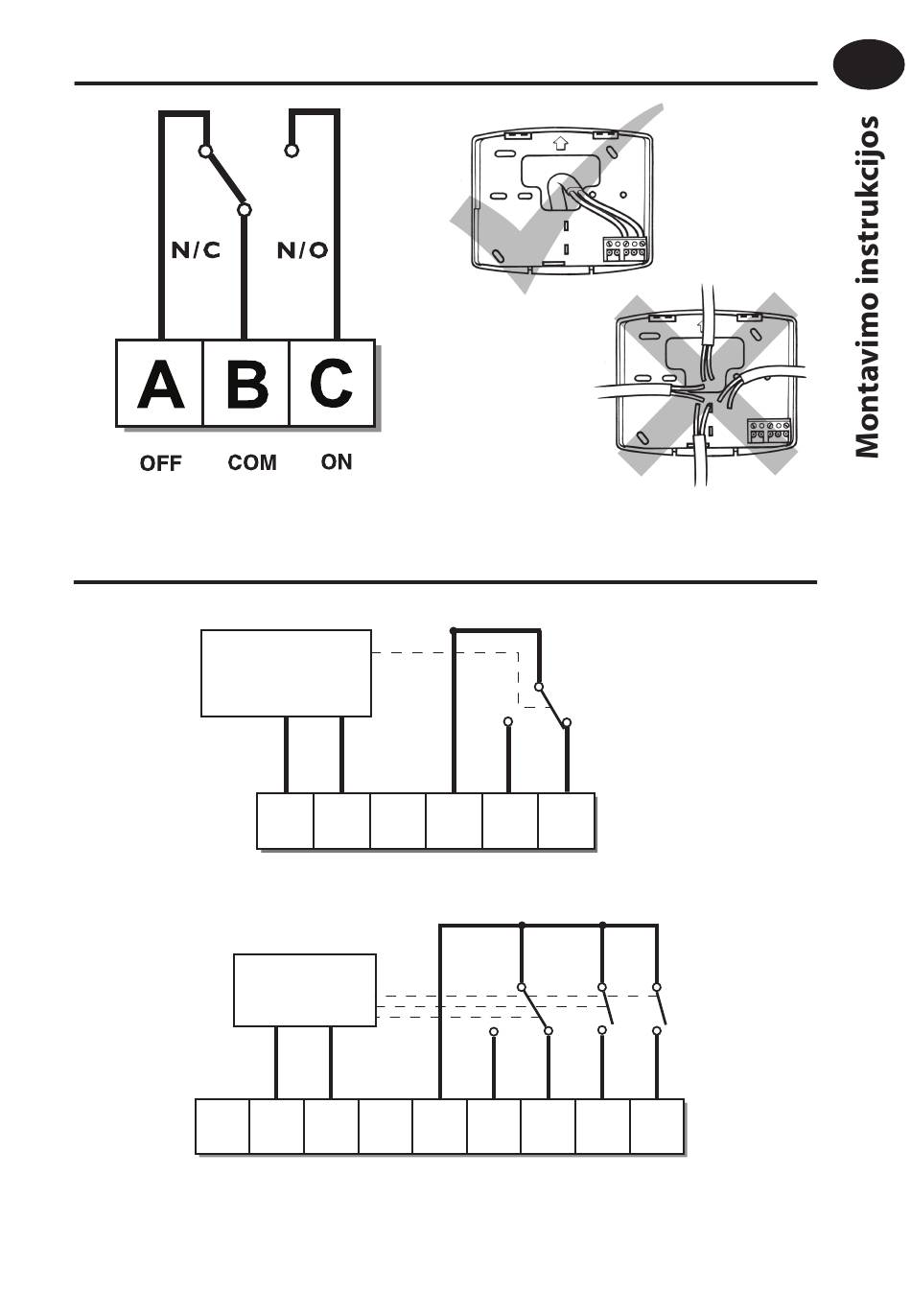

Laidai - (tiktai laidiniam jungimui)
RX imtuvo laidai (tik RF modeliams)
RX1
ELECTRONICS
RX2 & RX3
A
Dėmesio! Jei naudojate su maitinimo šaltiniais veikiančias sistemas, prijunkite 2
gnybtą prie maitinimo šaltinio.
N L 1 2 3 4
ELECTRONICS
B C 1 2 3 4 5 6
N L
COM ZONE ZONE
1 OFF
1 ON
COM
ZONE ZONE ZONE
1 ON 1 OFF 2 ON
TERMINAL 6
RX3 ONLY
ZONE
3 ON
LT
79
