Fiche technique
Thermostats
RT
Caractéristiques
© Danfoss | DCS (jmn) | 2016.04
• Conception simple
• Haute précision
• Répétabilité élevée

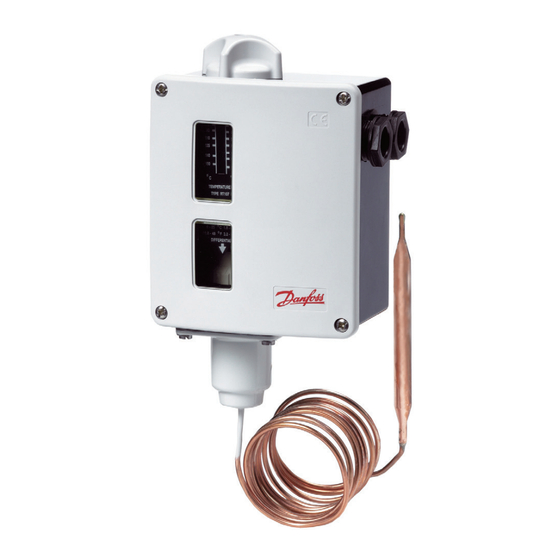

Les thermostats RT intègrent un inverseur
unipolaire commandé par température dont la
position dépend de la température du capteur et
de la valeur de réglage.
La gamme RT est composé de thermostats
avec sondes d'ambiance, sondes de gaine et
sondes de tube capillaire pour les applications
industrielles et marines.
• Longue durée de vie
• Disponible avec les homologations
marines les plus importantes
IC.PD.P10.E4.04 | 520B7213 | 1
