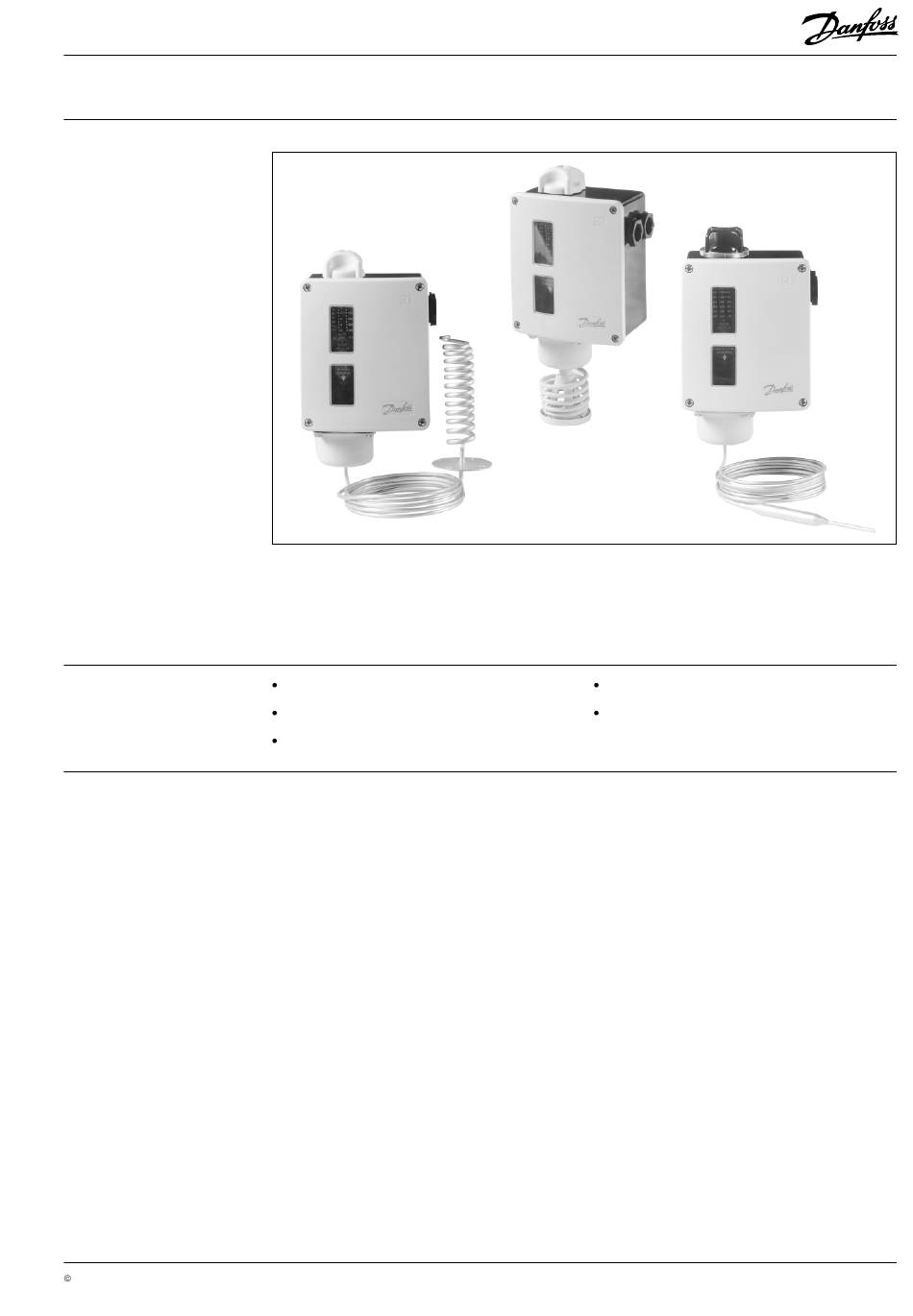

Fiche technique
Introduction
Caractéristiques
générales
Caractéristiques
techniques
Danfoss A/S, 09 - 1999

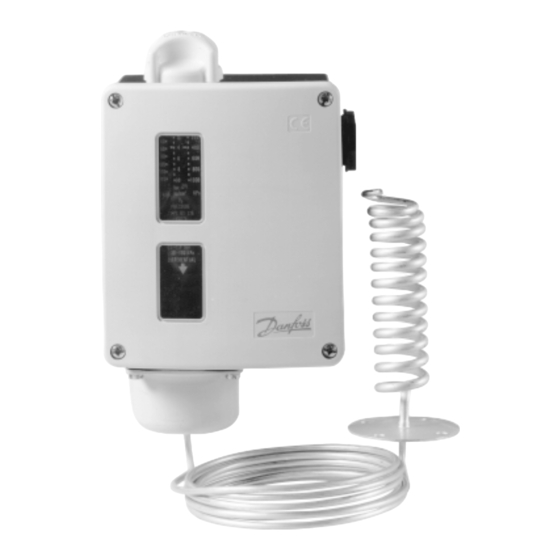

Thermostats, thermostats différentiels
type RT
Les thermostats RT sont utilisés pour la régulation
des installations de réfrigération et de conditionne-
ment d'air.
Les thermostats RT sont des interrupteurs électri-
ques dont le position du contact est fonction de la
température de l'élément sensible et de la valeur
de l'échelle.
Modèle étanche à l'eau, IP 66
Plage de régulation étendue
Gamme importante pour applications
industrielles et maritimes
Raccordement de câble
Tube électrique de 13.5.
Diamètre du câble 6 à 14 mm.
Etanchéité
IP 66 selon IEC 529 - IP 54 pour les modèles à
bouton de réarmement extérieur.
RD.5E.A2.04
La gamme RT comprend en outre des thermostats
différentiels, thermostats à régulation de zone
neutre et des thermostats spéciaux avec contacts
plaqués or destinés aux régulations avec automate
programmable.
Système de contact remplaçable
Versions spéciales pour automates
programmables
Température ambiante
o
–50 à 70
C pour le boîtier du thermostat.
Systèmes de contact
Voir "Numéro de code, Systèmes de contact".
1
