Si vous allez connecter le mesureur pour la première fois à l'électrode de pH, un calibrage sera
nécessaire avant l'usage, les processus de calibrage sont dans le chapitre 5-4.
5-1 Mesure du pH (compensation manuelle de la température)
1) Allumez le mesureur en appuyant une fois sur la touche "ALLUMAGE" (3-2, Fig. 1). Sélectionnez le mode de mesure du
mesureur au mode de pH. Voir le chapitre 4, page 12.
2) Préparez l'électrode de pH (optionnel), introduisez la "prise de la sonde" (5-1, Fig. 2) dans la "prise d'entrée du pH/BNC"
(3-16, Fig. 1).
3) Réglage manuel de la valeur de la température tout comme la température de la solution, le processus est
décrit dans le chapitre 12-13.
4) Tenez le "Manche de l'électrode" (5-2, Fig. 2) d'une main et introduisez totalement "la tête du capteur" dans la
solution à mesurer alors que vous bougez doucement l'électrode (5-3, Fig. 2).
5) L'écran principal indiquera la valeur du pH alors que l'écran inférieur indiquera la valeur de la température réglée
manuellement.
5-2 Mesure du pH (ATC, compensation automatique de la température)
1) Le processus est le même que le point 5-1 Mesure u pH (compensation manuelle de la température), bien qu'il faille
préparer une sonde de température (optionnelle, TP-07). Introduisez la prise TP-07 "dans la prise d'entrée de température"
(3-13, Fig. 1). Introduisez la tête du capteur de la sonde de température (TP-07) dans la solution de la mesure.
2) L'écran principal indiquera la valeur du pH, l'écran indiquera la température du capteur de la solution à mesurer (mesurée
par la sonde ATC, TP-07)
Quand l'électrode ne s'utilisera plus, il faudra introduire "la tête de l'électrode " (5-3, Fig. 2) dans le "Boîtier de
protection" (5-4, Fig. 2)
5-3 Mesure mV
L'instrument a une fonction de mesure mV (milli volt) intégrée qui vous permet de réaliser une mesure sélective
d'ions, une mesure d'ORP (potentiel d'oxydation-réduction) ainsi que d'autres mesures précises de mV.
1)
Quand le mesureur est dans le mode " PH".
Appuyez sur la touche " Fonction" (3-6, Fig. 1) et l'unité qui apparait sur l'écran passera de " pH " à " mV"
* Appuyez sur la: "Touche fonction " pour retourner à la mesure du " pH ".
2) Préparez l'électrode ORP (optionnel, ORP-14), insérez la "Prise de la sonde " de l'électrode ORP dans la prise
d'entrée de PH/BNC (3-16, Fig. 1).
3) Sur l'écran la valeur mV apparaitra.
Notice d'emploi

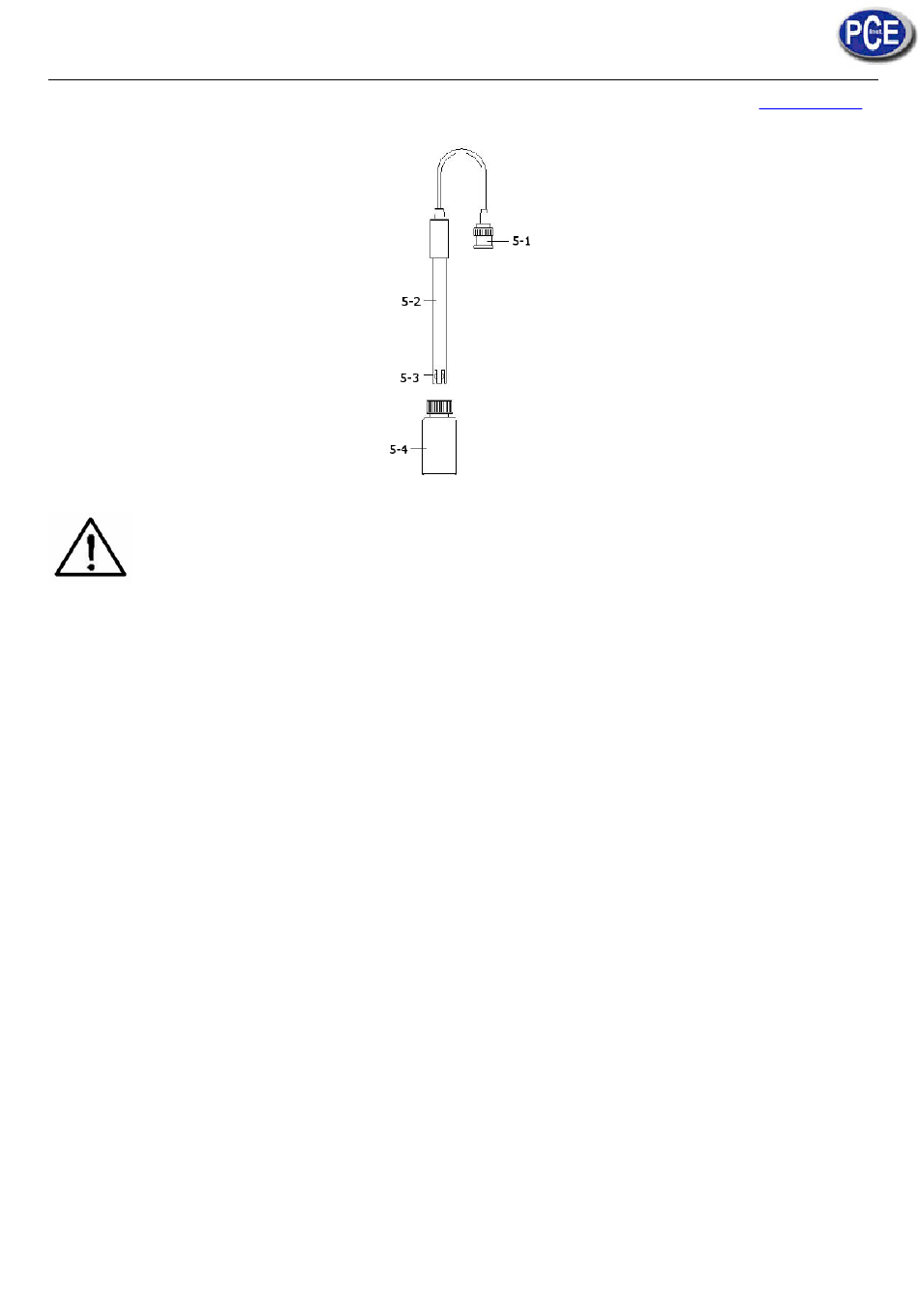

Fig. 2
