4. Le câble est correctement connecté.

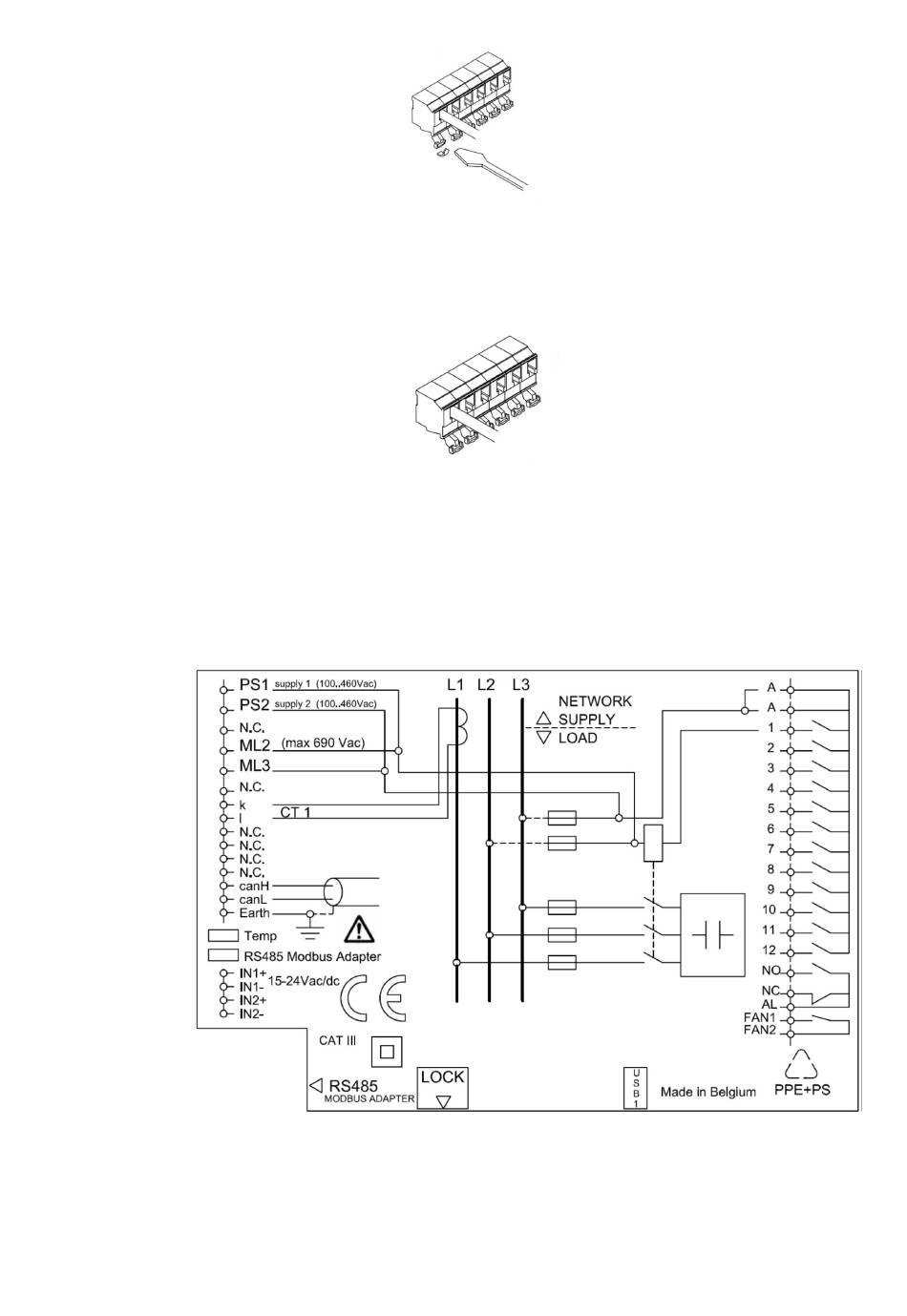

2.4 Schéma électrique
Le schéma électrique montre la connexion des circuits principaux et des circuits de
contrôle.
Modèle de base RVT6/RVT12
12 Installation ç Mode d'emploi Régulateurs de facteur de puissance RVT
Figure 9: Connexion des câbles
Figure 10: Connexion des câbles
Figure 11: Schéma électrique RVT (modèle de base RVT6/RVT12)
