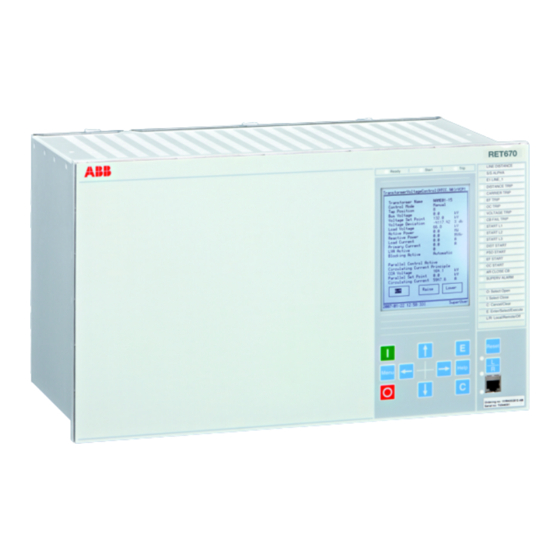

Page 1 Manuel de référence technique Terminal de protection de transformateur RET670...
Page 4 EN VIGUEUR. EN CONSEQUENCE, IL N'EST PAS EXCLU QUE DES DIFFERENCES SUBSISTENT ENTRE LE PRODUIT MATERIEL/ LOGICIEL ET LES INFORMATIONS FOURNIES DANS LE PRESENT DOCUMENT. Fabricant : ABB AB Systèmes d'automation pour postes électriques SE-721 59 Västerås Suède Téléphone : +46 (0) 21 32 50 00 Facsimile : +46 (0) 21 14 69 18 www.abb.com/substationautomation...
Page 5 Table des matières Table des matières Section 1 Introduction..............25 Introduction au manuel technique de référence.......25 A propos du jeu complet des manuels d'un terminal intelligent..................25 À propos du manuel technique de référence.......26 Conception du manuel technique de référence (TRM)....27 Introduction................27 Principe de fonctionnement............27 Signaux d'entrée et de sortie..........31 Bloc fonctionnel..............31...
Page 6 Table des matières Bloc fonctionnel..............53 Signaux d'entrée et de sortie..........53 Paramètres de réglage............53 Section 3 Fonctions de base de l'IED..........57 Entrées analogiques.................57 Introduction..................57 Principe de fonctionnement............57 Bloc fonctionnel................58 Paramètres de réglage..............58 Autorisation d'accès................63 Gestion des autorisations d'accès dans l'outil......64 Traitement de l'autorisation d'accès dans le terminal intelligent..................69 Autosupervision avec liste d'événements internes......69 Introduction..................69...
Page 7 Table des matières Paramètres de réglage..............90 Identifiants de l'IED................90 Introduction..................90 Paramètres de réglage..............91 Matrice de signaux pour entrées binaires (SMBI)......91 Introduction..................91 Principe de fonctionnement............91 Bloc fonctionnel................92 Signaux d'entrée et de sortie............92 Matrice de signaux pour sorties binaires (SMBO)......93 Introduction..................93 Principe de fonctionnement............93 Bloc fonctionnel................94 Signaux d'entrée et de sortie............94 Matrices de signaux pour entrées mA (SMMI).........94...
Page 8 Table des matières Introduction................107 Principe de fonctionnement............109 Principes de calcul de fonction..........111 Schéma logique..............133 Bloc fonctionnel.................138 Signaux d'entrée et de sortie.............139 Paramètres de réglage..............143 Données techniques..............149 Protection différentielle contre les défauts à la terre (PDIF, 87N)....................150 Introduction................150 Introduction................150 Principe de fonctionnement............151 Principes fondamentaux de la protection de défaut à...
Page 9 Table des matières Bloc fonctionnel.................178 Signaux d'entrée et de sortie.............179 Paramètres de réglage..............180 Données techniques..............182 Mesure de distance multichaîne non commutée ("full- scheme"), caractéristique Mho, PDIS, 21........183 Introduction................183 Principe de fonctionnement............183 Mesure multichaîne non commutée (« full scheme »)..183 Caractéristique d'impédance..........184 Caractéristiques de fonctionnement de base.......185 Principe de fonctionnement..........187 Bloc fonctionnel.................199...
Page 10 Table des matières Lignes directionnelles............230 Schémas logiques simplifiés..........232 Bloc fonctionnel.................235 Signaux d'entrée et de sortie.............235 Paramètres de réglage..............236 Données techniques..............238 Identification de la phase défectueuse avec l'empiètement de charge (PDIS, 21)................238 Introduction................238 Principe de fonctionnement............239 Fonction de sélection de phase..........239 Bloc fonctionnel.................250 Signaux d'entrée et de sortie.............250 Paramètres de réglage..............251...
Page 11 Table des matières Logique des oscillations de puissance (RPSL, 78)......273 Introduction................273 Principe de fonctionnement............274 Logique de communication et de déclenchement....274 Logique de blocage..............275 Bloc fonctionnel.................276 Signaux d'entrée et de sortie.............277 Paramètres de réglage..............277 Données techniques..............278 Section 6 Protection de courant...........279 Protection instantanée à...
Page 12 Table des matières Structure interne de la fonction de défaut de terre EFGround Fault..............301 Quatre étages à maximum de courant résiduel....302 Élément de supervision directionnelle avec étage intégré de comparaison directionnelle .........303 Élément de blocage par la deuxième harmonique....306 Fonction de commutation sur défaut........307 Bloc fonctionnel.................310 Signaux d'entrée et de sortie.............311 Paramètres de réglage..............312...
Page 13 Table des matières Données techniques..............350 Protection directionnelle à minimum de puissance (PDUP, 32) ....................351 Introduction................351 Principe de fonctionnement............352 Filtrage passe-bas..............354 Calibrage des entrées analogiques........354 Bloc fonctionnel.................356 Signaux d'entrée et de sortie.............356 Paramètres de réglage..............357 Données techniques..............358 Protection directionnelle à maximum de puissance (PDOP, 32) ....................358 Introduction................358 Principe de fonctionnement............359...
Page 14 Table des matières Principe de mesure..............384 Temporisation...............384 Blocage................387 Conception................387 Bloc fonctionnel.................389 Signaux d'entrée et de sortie.............389 Paramètres de réglage..............390 Données techniques..............392 Protection à maximum de tension résiduelle à deux seuils (PTOV, 59N)...................393 Introduction................393 Principe de fonctionnement............393 Principe de mesure..............393 Temporisation...............394 Blocage................397 Conception................398 Bloc fonctionnel.................399...
Page 15 Table des matières Bloc fonctionnel.................420 Signaux d'entrée et de sortie.............421 Paramètres de réglage..............421 Données techniques..............422 Section 8 Protection de fréquence..........423 Protection à minimum de fréquence (PTUF, 81)......423 Introduction................423 Principe de fonctionnement............423 Principe de mesure..............424 Temporisation...............424 Temporisation dépendante de la tension......425 Blocage................426 Conception................426 Bloc fonctionnel.................427...
Page 16 Table des matières Excitation involontaire de l'alternateur........440 Principe de fonctionnement............440 Grandeurs mesurées dans la fonction.........440 Grandeurs de base de la fonction GF........443 Seuils de protection à maximum de courant intégrés..443 Seuils de protection à minimum de courant intégrés...449 Seuils de protection à maximum de tension intégrés...450 Seuils de protection à...
Page 17 Table des matières Signaux d'entrée et de sortie.............496 Paramètres de réglage..............499 Données techniques..............501 Réenclenchement automatique (RREC, 79)........502 Introduction................502 Contrôle-commande d'appareil (APC)..........502 Introduction................502 Contrôle de travée (QCBAY).............502 Introduction................502 Bloc fonctionnel..............503 Signaux d'entrée et de sortie..........503 Paramètres de réglage............503 Commutateur local/distant (LocalRemote, LocRemControl)..504 Introduction................504 Principe de fonctionnement..........504 Bloc fonctionnel..............505...
Page 18 Table des matières Introduction................532 Principe de fonctionnement..........532 Bloc fonctionnel..............533 Signaux d'entrée et de sortie..........534 Paramètres de réglage............534 Interverrouillage................534 Introduction................534 Principe de fonctionnement............535 Noeud logique d'interverrouillage (SCILO)........538 Introduction................538 Principe de fonctionnement..........538 Bloc fonctionnel..............539 Signaux d'entrée et de sortie..........539 Interverrouillage pour tranche de ligne (ABC_LINE)....539 Introduction................539 Bloc fonctionnel..............541 Schéma logique..............542...
Page 19 Table des matières Introduction................577 Bloc fonctionnel..............578 Schéma logique..............578 Signaux d'entrée et de sortie..........578 Interverrouillage pour une tranche à double disjoncteur (DB)...................579 Introduction................579 Bloc fonctionnel..............580 Schémas logiques..............582 Signaux d'entrée et de sortie ..........588 Interverrouillage pour un disjoncteur et demi (BH)....591 Introduction................591 Blocs fonctionnels..............593 Schémas logiques..............595 Signaux d'entrée et de sortie..........602...
Page 20 Table des matières Introduction................657 Principe de fonctionnement............657 Bloc fonctionnel.................658 Signaux d'entrée et de sortie.............659 Paramètres de réglage..............659 Bloc fonctionnel générique double à point (DPGGIO)....659 Introduction................660 Principe de fonctionnement............660 Bloc fonctionnel.................660 Signaux d'entrée et de sortie.............660 Paramètres de réglage..............660 Signaux de 8 commandes génériques de point simple (SPC8GGIO)..................661 Introduction................661 Principe de fonctionnement............661...
Page 21 Table des matières Logique de déclenchement (PTRC, 94).........677 Introduction................677 Principe de fonctionnement............677 Schéma logique..............679 Bloc fonctionnel.................682 Signaux d'entrée et de sortie.............683 Paramètres de réglage..............684 Données techniques..............684 Logique pour matrice de déclenchement (GGIO)......684 Application.................684 Principe de fonctionnement............685 Bloc fonctionnel.................687 Signaux d'entrée et de sortie.............687 Paramètres de réglage..............688 Blocs logiques configurables (LLD)..........689 Introduction................689...
Page 22 Table des matières Signaux d'entrée et de sortie.............700 Réglage des paramètres............701 Conversion de nombre entier en 16 valeurs booléennes (IB16)....................701 Introduction................701 Principe de fonctionnement............701 Bloc fonctionnel.................702 Signaux d'entrée et de sortie.............702 Réglage des paramètres............703 Conversion de nombre entier en 16 valeurs booléennes avec représentation de noeud logique (IB16GGIO)........703 Introduction................703 Principe de fonctionnement............703...
Page 23 Table des matières Paramètres de réglage..............746 Bloc d'extension des valeurs de mesure........748 Introduction................749 Principe de fonctionnement............749 Bloc fonctionnel.................749 Signaux d'entrée et de sortie.............750 Rapport de perturbations (RDRE)..........750 Introduction................750 Principe de fonctionnement............751 Bloc fonctionnel.................759 Signaux d'entrée et de sortie.............760 Paramètres de réglage..............762 Données techniques..............772 Liste d'événements (RDRE)............772 Introduction................772...
Page 24 Table des matières Signaux d'entrée et de sortie.............782 Paramètres de réglage..............782 Données techniques..............783 Section 15 Mesures................785 Logique de compteur d'impulsions (GGIO)........785 Introduction................785 Principe de fonctionnement............785 Bloc fonctionnel.................788 Signaux d'entrée et de sortie.............788 Paramètres de réglage..............789 Données techniques..............789 Mesure d'énergie et traitement de la demande (MMTR)....789 Introduction................790 Principe de fonctionnement............790 Bloc fonctionnel.................791...
Page 25 Table des matières Principe de fonctionnement............820 Ports de communication............828 Conception................829 Paramètres de réglage..............829 Données techniques..............830 Protocole de communication IEC 60870-5-103......830 Introduction................830 Principe de fonctionnement............830 Généralités................830 Ports de communication............841 Bloc fonctionnel.................841 Signaux d'entrée et de sortie.............844 Paramètres de réglage..............849 Données techniques..............852 Bits d'automatisation (AUBI)............852 Introduction................852 Principe de fonctionnement............852...
Page 26 Table des matières Présentation...................883 Différentes tailles de boîtier et d'écran d'IHM......883 Vue arrière du boîtier..............886 Modules matériels................891 Présentation................891 Module combiné en fond de panier (CBM)........892 Introduction................892 Fonctionnalité...............892 Conception................892 Module universel en fond de panier (UBM).......894 Introduction................894 Fonctionnalité...............894 Conception................894 Module d'alimentation (PSM)............897 Introduction................897 Conception................897 Données techniques.............897...
Page 27 Table des matières Introduction................913 Conception................913 Données techniques.............915 Module de communication de données de ligne (LDCM)..916 Introduction................916 Conception................917 Données techniques.............918 Module de communication série SPA/CEI 60870-5-103 et LON (SLM) ................919 Introduction................919 Conception................919 Données techniques.............920 Module de communication RS485 à isolation galvanique..921 Introduction................921 Conception................921 Données techniques.............923...
Page 28 Table des matières Unité externe de résistance pour protection différentielle haute impédance...............938 Possibilités de montage..............940 Montage encastré..............940 Vue d'ensemble..............940 Procédure pour le montage encastré........941 Montage en rack 19”..............942 Vue d'ensemble..............942 Procédure pour le montage en rack 19”.......943 Montage mural................943 Vue d'ensemble..............943 Procédure pour le montage mural........944 Comment accéder à...
Page 29 Section 1 1MRK504086-UFR B Introduction Section 1 Introduction À propos de ce chapitre Ce chapitre explique les concepts et conventions utilisés dans ce manuel, et fournit les informations nécessaires à la compréhension de son contenu. Introduction au manuel technique de référence 1.1.1 A propos du jeu complet des manuels d'un terminal intelligent Le manuel de d'utilisation (UM) est un ensemble complet de cinq manuels différents :...
Page 30 Section 1 1MRK504086-UFR B Introduction Le manuel de l'opérateur (OM pour Operator Manual) contient des instructions sur le fonctionnement de l'IED de protection en cours de service normal, après sa mise en service. Le manuel de l'opérateur permet de savoir comment traiter les perturbations ou comment considérer les données de réseau calculées et mesurées afin de déterminer l'origine d'un défaut.
Page 31 à temps inverse, les courbes à temps inverse et leurs effets. • Le chapitre « Glossaire » présente une liste des termes, des acronymes et des abréviations utilisés dans la documentation technique ABB. 1.1.3 Conception du manuel technique de référence (TRM) La description de chaque fonction relative à...
Page 32 Section 1 1MRK504086-UFR B Introduction Nom des signaux Les noms de signaux logiques d'entrée et de sortie sont constitués de deux groupes de lettres séparés par deux tirets. Le premier groupe comprend jusqu'à quatre lettres et désigne le nom abrégé de la fonction correspondante. Le deuxième groupe désigne la fonctionnalité...
Page 33 Section 1 1MRK504086-UFR B Introduction BLKTR TEST TEST & BLOCK-int. Block TUV=Yes >1 BLOCK VTSU BLOCK-int. & STUL1N BLOCK-int. TRIP & >1 & STUL2N BLOCK-int. START & STUL3N STL1 STL2 STL3 xx04000375.vsd IEC04000375 V1 FR Figure 1: Exemple de schéma logique avec signaux -int Signaux externes Les signaux dont le trajet s'étend au-delà...
Page 34 Section 1 1MRK504086-UFR B Introduction STZMPP-cont. >1 STCND STNDL1L2-cont. & 1L1L2 STNDL2L3-cont. & 1L2L3 STNDL3L1-cont. & 1L3L1 STNDL1N-cont. & 1L1N STNDL2N-cont. & 1L2N STNDL3N-cont. & 1L3N STNDPE-cont. >1 >1 1--VTSZ 1--STND & >1 1--BLOCK BLK-cont. xx04000376.vsd IEC04000376 V1 FR Figure 2: Exemple de schéma logique avec un signal -cont sortant STNDL1N-cont.
Page 35 Section 1 1MRK504086-UFR B Introduction 1.1.3.3 Signaux d'entrée et de sortie Les signaux d'entrée et de sortie sont présentés dans deux tableaux distincts. Chaque tableau possède deux colonnes. La première colonne indique le nom du signal, tandis que dans la deuxième colonne figure sa description. 1.1.3.4 Bloc fonctionnel Chaque bloc fonctionnel est illustré...
Page 36 Section 1 1MRK504086-UFR B Introduction 1.1.4 Public visé Généralités Ce manuel s'adresse aux ingénieurs système et au personnel d'installation et de mise en service, qui utilisent les données techniques durant l'étude technique, l'installation et la mise en service et en cours de service normal. Connaissances requises Les ingénieurs système doivent avoir une connaissance exhaustive des systèmes, de l'équipement et des fonctions de protection, ainsi que des logiques...
Page 37 1KHA001027-UEN Logiciel de gestion d'IED PCM 600 - notice d'installation 1MRS755552 Guide d'ingénierie produits IED 670 1MRK 511 179-UEN Les dernières versions de la documentation décrite peut être obtenues sur www.abb.com/ substationautomation 1.1.6 Notes de révision Révision Description Aucune fonctionnalité ajoutée. Changements mineurs apportés au contenu suite à...
Page 39 Section 2 1MRK504086-UFR B Interface homme-machine locale Section 2 Interface homme-machine locale À propos de ce chapitre Ce chapitre décrit la structure et le mode d'exploitation de l'interface homme- machine locale (IHM locale)ou, en d'autres termes, du panneau de commande de l'IED.
Page 40 Section 2 1MRK504086-UFR B Interface homme-machine locale IEC05000055-LITEN V1 FR Figure 5: Petit HMI graphique IEC05000056-LITEN V1 FR Figure 6: HMI graphique moyen, 15 objets contrôlables Manuel de référence technique...
Page 41 Section 2 1MRK504086-UFR B Interface homme-machine locale IHM graphique de petite taille 2.2.1 Introduction L'IHM de petite taille est disponible pour les boîtiers de 1/2, 3/4 et 1/1 x 19''. L'écran à cristaux liquides de l'IHM de petite taille mesure 32 x 90 mm et présente 7 lignes de jusqu'à...
Page 42 Section 2 1MRK504086-UFR B Interface homme-machine locale en05000055.eps IEC05000055-CALLOUT V1 FR Figure 7: IHM graphique de petite taille 1 Voyant LED de signalisation d'état 2 Ecran LCD 3 Voyants LED de signalisation 4 Étiquette 5 Voyants LED Local/Distant 6 Port RJ45 7 Témoin des communications 8 Clavier Manuel de référence technique...
Page 43 Section 2 1MRK504086-UFR B Interface homme-machine locale IHM graphique de taille moyenne 2.3.1 Introduction Les boîtiers de 1/2, 3/4 et 1/1 x 19'' peuvent être équipés de l'écran LCD de taille moyenne. Il s'agit d'un écran monochrome totalement graphique qui mesure 120 x 90 mm.
Page 44 Section 2 1MRK504086-UFR B Interface homme-machine locale en05000056.eps IEC05000056-CALLOUT V1 FR Figure 8: IHM graphique de taille moyenne 1 Voyants LED de signalisation d'état 2 Ecran LCD 3 Voyants LED de signalisation 4 Étiquette 5 Voyants LED Local/Distant 6 Port RJ45 7 DEL de signalisation de communication 8 Clavier Manuel de référence technique...
Page 45 Section 2 1MRK504086-UFR B Interface homme-machine locale Clavier Le clavier est utilisé pour surveiller et commander l'IED. Il se présente de la même façon dans tous les terminaux de la série IED 670. Les écrans LCD et d'autres détails peuvent différer mais les fonctions des touches sont identiques. Le clavier est illustré...
Page 46 Section 2 1MRK504086-UFR B Interface homme-machine locale Touche Fonction La touche E lance le mode d'édition et confirme les modifications de réglage en mode édition. IEC05000108 V1 FR La flèche vers la droite de naviguer en avant d'écran en écran et de se déplacer vers la droite en mode d'édition.
Page 47 Section 2 1MRK504086-UFR B Interface homme-machine locale 2.5.3 Voyants LED de signalisation Le module de signalisation voyants LED comprenant 15 LED est standard dans les IED 670. Son principal objectif est de fournir une information visuelle immédiate concernant des signalisations de protection ou des signaux d'alarme. Sur le côté...
Page 48 Section 2 1MRK504086-UFR B Interface homme-machine locale 2.6.2 Paramètres de réglage généraux Tableau 2: SCREEN Réglages de non-groupe (de base) Valeurs (plage) Unité Seuil Par défaut Description Language Anglais Anglais Langue de l'IHM locale LangueOptionnelle DisplayTimeout 10 - 120 Dépassement du temps imparti pour l'écran de l'IHM locale AutoRepeat Encl.
Page 49 Section 2 1MRK504086-UFR B Interface homme-machine locale 2.6.3.3 Signaux d'entrée et de sortie Tableau 3: LocalHMI Signaux d'entrée Type Description défaut CLRLEDS BOOLEAN Entrée pour la réinitialisation des LED sur LCD- Tableau 4: LocalHMI Signaux de sortie Type Description HMI-ON BOOLEAN L'éclairage du fond de l'écran LCD est actif RED-S...
Page 50 Section 2 1MRK504086-UFR B Interface homme-machine locale Modes de fonctionnement • Mode collecteur • Les LED utilisées en mode fonctionnel collecteur sont « accumulées » de façon continue jusqu'à ce que l'unité soit acquittée manuellement. Ce mode convient quand les LED sont utilisées comme système d'alarme simplifié.
Page 51 Section 2 1MRK504086-UFR B Interface homme-machine locale Séquences de fonctionnement Les séquences peuvent être de type « follow » (suiveur) ou « latch » (verrouillage). Dans le premier cas, les voyants LED suivent complètement le signal d'entrée. Dans le deuxième cas, chaque LED se verrouille sur le signal d'entrée correspondant jusqu'à...
Page 52 Section 2 1MRK504086-UFR B Interface homme-machine locale signalisation s'éteint si le signal n'est plus présent. S'il est encore présent après acquittement, la signalisation émet une lumière fixe. Signaux d’activation Accusé réception en01000231.vsd IEC01000231 V1 FR Figure 13: Séquence de fonctionnement 3 (LatchedAck-F-S) Séquence 4 (LatchedAck-S-F) : Acquittement verrouillé-S-F Cette séquence présente la même fonctionnalité...
Page 53 Section 2 1MRK504086-UFR B Interface homme-machine locale signaux actifs sont de nouveau lus et stockés. Les LED configurées pour la séquence 6 sont totalement indépendantes dans leur fonctionnement des LED configurées pour d'autres séquences. Définition d'une perturbation Une perturbation est définie pour durer depuis l'activation de la première LED configurée en LatchedReset-S jusqu'à...
Page 54 Section 2 1MRK504086-UFR B Interface homme-machine locale La figure illustre le chronogramme relatif à deux signalisations dans une même perturbation. Perturbation t Redémarrer Signaux d’activation 1 Signaux d’activation 2 LED 1 LED 2 Réinitialisation automatique Réinitialisation manuelle en01000239.vsd IEC01000239 V1 FR Figure 17: Séquence de fonctionnement 6 (LatchedReset-S), deux signalisations dans une même perturbation...
Page 55 Section 2 1MRK504086-UFR B Interface homme-machine locale Perturbation Perturbation t Redémarrer t Redémarrer Signaux d’activation 1 Signaux d’activation 2 LED 1 LED 2 Réinitialisation automatique Réinitialisation manuelle en 01000240 .vsd IEC01000240 V1 FR Figure 18: Séquence de fonctionnement 6 (LatchedReset-S), deux perturbations différentes La figure illustre le chronogramme relatif à...
Page 56 Section 2 1MRK504086-UFR B Interface homme-machine locale Perturbation t Rédemarrer Signaux d’activation 1 Signaux d’activation 2 LED 1 LED 2 Réinitialisation automatique Réinitialisation manuelle en01000241.vsd IEC01000241 V1 FR Figure 19: Séquence de fonctionnement 6 (LatchedReset-S), deux signalisations dans une même perturbation, mais avec réinitialisation du signal d'activation entre les deux La figure illustre le chronogramme relatif à...
Page 57 Section 2 1MRK504086-UFR B Interface homme-machine locale 2.6.4.3 Bloc fonctionnel HLED- LEDMonitor BLOCK NEWIND RESET LEDTEST en05000508.vsd IEC05000508 V1 FR Figure 21: Bloc fonctionnel HLED 2.6.4.4 Signaux d'entrée et de sortie Tableau 5: LEDGEN Signaux d'entrée Type Description défaut BLOCK BOOLEAN Entrée pour bloquer le fonctionnement de l'unité...
Page 58 Section 2 1MRK504086-UFR B Interface homme-machine locale Valeurs (plage) Unité Seuil Par défaut Description SeqTypeLED2 Suivre-S Suivre-S Type de séquence pour LED 2 Suivre-F VerrouAcc-Clin-Fix VerrouAcc-Fix-Clin maintenu ResetVerrouillé-S SeqTypeLED3 Suivre-S Suivre-S Type de séquence pour LED 3 Suivre-F VerrouAcc-Clin-Fix VerrouAcc-Fix-Clin maintenu ResetVerrouillé-S SeqTypeLED4...
Page 59 Section 2 1MRK504086-UFR B Interface homme-machine locale Valeurs (plage) Unité Seuil Par défaut Description SeqTypeLED11 Suivre-S Suivre-S Type de séquence pour LED 11 Suivre-F VerrouAcc-Clin-Fix VerrouAcc-Fix-Clin maintenu ResetVerrouillé-S SeqTypeLED12 Suivre-S Suivre-S Type de séquence pour LED 12 Suivre-F VerrouAcc-Clin-Fix VerrouAcc-Fix-Clin maintenu ResetVerrouillé-S SeqTypeLED13...
Page 61 Section 3 1MRK504086-UFR B Fonctions de base de l'IED Section 3 Fonctions de base de l'IED A propos de ce chapitre Ce chapitre présente les fonctions de base de tous les IED REx670. Les fonctions typiques dans cette catégorie sont la synchronisation d'horloge, l'autosurveillance et le mode Essai.
Page 62 Section 3 1MRK504086-UFR B Fonctions de base de l'IED Définition du sens des Définition du sens des fonctions directionnelles fonctions directionnelles Amont Aval Aval Amont Ligne d'objet protégée, transformateur, etc. par ex. P, Q, I par ex. P, Q, I La quantité...
Page 63 Section 3 1MRK504086-UFR B Fonctions de base de l'IED Tableau 8: AISVBAS Réglages de non-groupe (de base) Valeurs (plage) Unité Seuil Par défaut Description PhaseAngleRef TRM40-Canal1 TRM40-Canal1 Canal de référence pour la présentation TRM40-Canal2 de l'angle de phase TRM40-Canal3 TRM40-Canal4 TRM40-Canal5 TRM40-Canal6 TRM40-Canal7...
Page 64 Section 3 1MRK504086-UFR B Fonctions de base de l'IED Valeurs (plage) Unité Seuil Par défaut Description CTsec6 1 - 10 Courant nominal du TC au secondaire CTprim6 1 - 99999 3000 Courant nominal primaire du TC CTStarPoint7 DepuisObjet VersObjet VersObjet= vers l'objet protégé, VersObjet DepuisObjet= l'opposé...
Page 65 Section 3 1MRK504086-UFR B Fonctions de base de l'IED Valeurs (plage) Unité Seuil Par défaut Description CTsec4 1 - 10 Courant nominal du TC au secondaire CTprim4 1 - 99999 3000 Courant nominal primaire du TC CTStarPoint5 DepuisObjet VersObjet VersObjet= vers l'objet protégé, VersObjet DepuisObjet= l'opposé...
Page 66 Section 3 1MRK504086-UFR B Fonctions de base de l'IED Valeurs (plage) Unité Seuil Par défaut Description CTprim3 1 - 99999 3000 Courant nominal primaire du TC CTStarPoint4 DepuisObjet VersObjet VersObjet= vers l'objet protégé, VersObjet DepuisObjet= l'opposé CTsec4 1 - 10 Courant nominal du TC au secondaire CTprim4 1 - 99999...
Page 67 Section 3 1MRK504086-UFR B Fonctions de base de l'IED Valeurs (plage) Unité Seuil Par défaut Description CTsec4 1 - 10 Courant nominal du TC au secondaire CTprim4 1 - 99999 3000 Courant nominal primaire du TC CTStarPoint5 DepuisObjet VersObjet VersObjet= vers l'objet protégé, VersObjet DepuisObjet= l'opposé...
Page 68 Section 3 1MRK504086-UFR B Fonctions de base de l'IED 3.2.1 Gestion des autorisations d'accès dans l'outil Dès la création d'un IED dans la Structure de la centrale, l'outil de gestion d'utilisateurs est immédiatement accessible, par un clic droit de souris sur ce nom spécifique d'IED : IEC07000134 V1 FR Figure 23:...
Page 69 Section 3 1MRK504086-UFR B Fonctions de base de l'IED IEC07000137 V1 FR Figure 24: Outil de gestion d'utilisateurs ouvert dans le volet droit. Par défaut, les IED sont livrés de sorte que les utilisateurs n'ont pas à se connecter pour utiliser l'IED. L'utilisateur par défaut est le Super Utilisateur. Avant d'effectuer des changements à...
Page 70 Section 3 1MRK504086-UFR B Fonctions de base de l'IED IEC07000135 V1 FR Figure 25: Sous-onglet Utilisateur et création d'un nouvel utilisateur. En appuyant sur ce bouton, une fenêtre apparaîtra, permettant à l'administrateur de saisir les détails concernant l'utilisateur, d'assigner un mot de passe d'accès et (après avoir appuyé...
Page 71 Section 3 1MRK504086-UFR B Fonctions de base de l'IED IEC07000132 V1 FR Figure 27: Affectation de l'utilisateur à un groupe. Une fois que le nouvel utilisateur est créé, il apparaîtra dans la liste des utilisateurs. Une fois dans la liste, plusieurs opérations peuvent être effectuées sur les utilisateurs, comme illustrés en figure IEC07000136 V1 FR Figure 28:...
Page 72 Section 3 1MRK504086-UFR B Fonctions de base de l'IED IEC07000133 V1 FR Figure 29: Sous-onglet « Groupes”. Il permet également à l'administrateur d'ajouter un autre utilisateur (déjà créé) à un groupe, de la même manière qu'il pourrait affecter un groupe supplémentaire à un utilisateur, sur le sous-onglet «...
Page 73 Section 3 1MRK504086-UFR B Fonctions de base de l'IED 3.2.2 Traitement de l'autorisation d'accès dans le terminal intelligent A la livraison, l'utilisateur par défaut est le super-utilisateur. Aucune ouverture de session n'est nécessaire pour faire fonctionner le terminal tant qu'aucun utilisateur n'a été...
Page 74 Section 3 1MRK504086-UFR B Fonctions de base de l'IED d'auto-supervision. Les événements internes sont sauvegardés dans une liste d'événements internes. 3.3.2 Principe de fonctionnement L'autosupervision fonctionne en permanence et inclut : • La fonction de surveillance du microprocesseur normale. • La vérification des signaux de mesure numérisés.
Page 75 Section 3 1MRK504086-UFR B Fonctions de base de l'IED IEC04000519 V1 FR Figure 31: Autosupervision du logiciel, bloc fonctionnel IES (IntErrorSign). Certains signaux sont fournis par le bloc fonctionnel IES (IntErrorSign). Les signaux provenant de ce bloc fonctionnel sont envoyés sous forme d'événements au niveau poste du système de commande.
Page 76 Section 3 1MRK504086-UFR B Fonctions de base de l'IED Tableau 13: Signaux internes standard d'autosupervision Nom du signal Description FAIL Défaillance interne WARNING Avertissement interne NUMFAIL Défaillance module UC NUMWARNING Avertissement module UC RTCERROR Etat horloge temps réel (RTC) TIMESYNCHERROR Etat synchronisation d'horloge RTEERROR Erreur d'exécution...
Page 77 Section 3 1MRK504086-UFR B Fonctions de base de l'IED Nom du signal Raisons de l'activation TIMESYNCHERROR Ce signal sera actif lorsque la source de la synchronisation horaire est perdue ou lorsque l'heure du système doit être réinitialisée. RTEERROR Ce signal sera actif si le moteur d'exécution ne parvient pas à exécuter des actions avec les processus (threads) applicatifs.
Page 78 Section 3 1MRK504086-UFR B Fonctions de base de l'IED IEC05000296 V1 FR Figure 32: Schéma simplifié du convertisseur A/N pour plate-forme 600. La technique de répartition des signaux d'entrée analogiques dans deux convertisseurs A/N d'amplification différente permet de superviser les signaux entrants dans les conditions normales où...
Page 79 Section 3 1MRK504086-UFR B Fonctions de base de l'IED 3.3.3 Bloc fonctionnel IS--- InternalSignal FAIL WARNING CPUFAIL CPUWARN T SYNCERR RT CERR en04000392.vsd IEC04000392 V1 FR Figure 33: Bloc fonctionnel IS 3.3.4 Signaux de sortie Tableau 16: INTERRSIG Signaux de sortie Type Description FAIL...
Page 80 Section 3 1MRK504086-UFR B Fonctions de base de l'IED 3.4.2 Principe de fonctionnement 3.4.2.1 Concepts généraux Définitions relatives au temps L'erreur d'une horloge est la différence entre le temps réel de l'horloge et le temps qu'elle est censée avoir. La précision de fréquence d'une horloge est normalement appelée précision d'horloge et indique de combien l'erreur augmente, c'est-à-dire de combien l'horloge avance ou retarde.
Page 81 Section 3 1MRK504086-UFR B Fonctions de base de l'IED 3.4.2.2 Fonctionnement de l'horloge temps réel (RTC) L'IED possède une horloge temps réel (RTC) avec une résolution d'une nanoseconde. L'horloge dispose d'un calendrier intégré qui gère les années bissextiles jusqu'en 2098. RTC en phase hors tension Lors de la mise hors tension, l'heure dans l'IED est conservée par une RTC sauvegardée par condensateur qui fournira une précision de 35 ppm pendant 5...
Page 82 Section 3 1MRK504086-UFR B Fonctions de base de l'IED Précision de fréquence Dans l'IED REx670, la précision de fréquence au démarrage à froid est d'environ 100 ppm, mais si l'IED est synchronisé pendant un moment, la précision de fréquence devient environ 1 ppm si la température ambiante est constante. Il faut normalement environ 20 minutes pour atteindre la pleine précision.
Page 83 Section 3 1MRK504086-UFR B Fonctions de base de l'IED • Un message grossier est envoyé toutes les minutes et comprend la date et l'heure complètes, à savoir l'année, le mois, le jour, l'heure, les minutes, les secondes et les millisecondes. •...
Page 84 Section 3 1MRK504086-UFR B Fonctions de base de l'IED Des écarts de période supérieurs à 50 ms génèreront le signal TSYNCERR. en05000251.vsd IEC05000251 V1 FR Figure 35: Impulsions minute binaires Le délai d'attente par défaut d'une impulsion minute est de deux minutes, et si aucune impulsion minute valide n'est reçue dans un délai de deux minutes, un signal SYNCERR sera généré.
Page 85 Section 3 1MRK504086-UFR B Fonctions de base de l'IED 100 ms ou ajustera le temps si le décalage temporel est suffisamment faible. Si l'heure est définie, l'application sera amenée à un état sûr avant que l'heure soit définie. Si l'heure est réglée, elle atteindra la cible visée dans les 1,7 minutes. Synchronisation via IRIG Synchronisation avec DNP3.0 La communication DNP3.0 peut être la source de synchronisation horaire grossière...
Page 86 Section 3 1MRK504086-UFR B Fonctions de base de l'IED Le signal PPS est un passage du sombre au clair qui se produit 1 seconde +- 2 us après un autre signal PPS. La gigue autorisée de 2 us est réglable. 3.4.3 Bloc fonctionnel TIME-...
Page 87 Section 3 1MRK504086-UFR B Fonctions de base de l'IED Tableau 21: DSTBEGIN Réglages de non-groupe (de base) Valeurs (plage) Unité Seuil Par défaut Description MonthInYear Janvier Mars Mois marquant le passage à l'heure d'été Février Mars Avril Juin Juillet Août Septembre Octobre Novembre...
Page 88 Section 3 1MRK504086-UFR B Fonctions de base de l'IED Tableau 23: TIMEZONE Réglages de non-groupe (de base) Valeurs (plage) Unité Seuil Par défaut Description NoHalfHourUTC -24 - 24 Nombre de demi-heures à partir de l'heure GMT Tableau 24: SYNCHIRIG-B Réglages de non-groupe (de base) Valeurs (plage) Unité...
Page 89 Section 3 1MRK504086-UFR B Fonctions de base de l'IED Le bloc fonctionnel ACGR possède six entrées fonctionnelles, chacune correspondant à l'un des groupes de réglages stockés dans l'IED. L'activation de l'une quelconque de ces entrées change le groupe de réglages actif. Sept signaux de sortie fonctionnels sont disponibles à...
Page 90 Section 3 1MRK504086-UFR B Fonctions de base de l'IED IEC05000119 V1 FR Figure 37: Connexion de la fonction aux circuits externes L'exemple ci-dessus inclut également sept signaux de sortie pour confirmer le groupe qui est actif. Le bloc fonctionnel SGC possède une entrée où le nombre de groupes de réglages utilisés est défini.
Page 91 Section 3 1MRK504086-UFR B Fonctions de base de l'IED 3.5.4 Signaux d'entrée et de sortie Tableau 26: ActiveGroup Signaux d'entrée Type Description défaut ACTGRP1 BOOLEAN Sélectionne le groupe de réglage 1 comme actif ACTGRP2 BOOLEAN Sélectionne le groupe de réglage 2 comme actif ACTGRP3 BOOLEAN Sélectionne le groupe de réglage 3 comme actif...
Page 92 Section 3 1MRK504086-UFR B Fonctions de base de l'IED Fonctionnalité du mode test 3.6.1 Introduction La plupart des fonctions de l'IED peuvent être bloquées individuellement au moyen de réglage à partir de l'IHM locale ou de l'outil PST. Pour activer ces blocages, l'IED doit être en mode test.
Page 93 Section 3 1MRK504086-UFR B Fonctions de base de l'IED contact dans le commutateur de test (RTXP24 contact 29-30) peut fournir une entrée binaire qui est à son tour configurée sur le bloc fonctionnel TEST. Chacune des fonctions de protection inclut le blocage provenant du bloc fonctionnel TEST.
Page 94 Section 3 1MRK504086-UFR B Fonctions de base de l'IED 3.6.3 Bloc fonctionnel TEST- Test INPUT ACTIVE OUTPUT SETTING en05000443.vsd IEC05000443 V1 FR Figure 40: Bloc fonctionnel TEST 3.6.4 Signaux d'entrée et de sortie Tableau 30: TESTMODE Signaux d'entrée Type Description défaut INPUT BOOLEAN...
Page 95 Section 3 1MRK504086-UFR B Fonctions de base de l'IED • IEDType (type d'IED) • ProductDef (définition de produit) • FirmwareVer (version de micrologiciel) • IEDMainFunType (type de fonction principale IED) • SerialNo. (numéro de série) • Ordering No. (n° de commande) •...
Page 96 Section 3 1MRK504086-UFR B Fonctions de base de l'IED représentées dans l'outil SMT sous forme d'informations indiquant les signaux devant être connectés entre les E/S physiques et le bloc fonctionnel SMBI. 3.8.3 Bloc fonctionnel SI01- SMBI INSTNAME BI1NAME BI2NAME BI3NAME BI4NAME BI5NAME BI6NAME...
Page 97 Section 3 1MRK504086-UFR B Fonctions de base de l'IED Tableau 35: SMBI Signaux de sortie Type Description BOOLEAN Entrée binaire 1 BOOLEAN Entrée binaire 2 BOOLEAN Entrée binaire 3 BOOLEAN Entrée binaire 4 BOOLEAN Entrée binaire 5 BOOLEAN Entrée binaire 6 BOOLEAN Entrée binaire 7 BOOLEAN...
Page 98 Section 3 1MRK504086-UFR B Fonctions de base de l'IED 3.9.3 Bloc fonctionnel SO01- SMBO INSTNAME BO1NAME BO2NAME BO3NAME BO4NAME BO5NAME BO6NAME BO7NAME BO8NAME BO10 BO9NAME BO10NAME en05000439.vsd IEC05000439 V1 FR Figure 42: Bloc fonctionnel SO 3.9.4 Signaux d'entrée et de sortie Tableau 36: SMBO Signaux d'entrée Type...
Page 99 Section 3 1MRK504086-UFR B Fonctions de base de l'IED processus technique dans le manuel d'application, chapitre sur l'ingénierie de l'IED). Il indique la façon dont les entrées en milliampère (mA) sont introduites pour une configuration IED 670. 3.10.2 Principe de fonctionnement Le bloc fonctionnel SMMI, voir la figure 43, reçoit ses données d'entrée des entrées en mA réelles (matérielles) via l'outil de matrice de déclenchement SMT et les met à...
Page 100 Section 3 1MRK504086-UFR B Fonctions de base de l'IED Tableau 38: SMMI Signaux de sortie Type Description REAL Entrée analogique 1 en milliampères REAL Entrée analogique 2 en milliampères REAL Entrée analogique 3 en milliampères REAL Entrée analogique 4 en milliampères REAL Entrée analogique 5 en milliampères REAL...
Page 101 Section 3 1MRK504086-UFR B Fonctions de base de l'IED 3.11.3 Bloc fonctionnel PR01- SMAI BLOCK SYNCOUT DFTSPFC SPFCOUT GRPNAME AI3P AI1NAME AI2NAME AI3NAME AI4NAME TYPE NOSMPLCY en05000705.vsd IEC05000705 V1 FR Figure 44: Bloc fonctionnel PR01 PR02- PR02- SMAI SMAI BLOCK BLOCK AI3P AI3P...
Page 102 Section 3 1MRK504086-UFR B Fonctions de base de l'IED Tableau 40: SMAI1 Signaux de sortie Type Description SPFCOUT REAL Nombre d'échantillons par cycle fondamental issus de la fonction de référence de TFD AI3P GROUP SIGNAL Groupe triphasé de l'entrée analogique du groupe GROUP SIGNAL Entrée analogique 1 du groupe 1 GROUP SIGNAL...
Page 103 Section 3 1MRK504086-UFR B Fonctions de base de l'IED Tableau 43: SMAI1 Réglages de non-groupe (de base) Valeurs (plage) Unité Seuil Par défaut Description DFTRefExtOut RefTFDInterne RefTFDInterne Référence de TFD pour sortie externe AdDFTRefCh1 AdDFTRefCh2 AdDFTRefCh3 AdDFTRefCh4 AdDFTRefCh5 AdDFTRefCh6 AdDFTRefCh7 AdDFTRefCh8 AdDFTRefCh9 AdDFTRefCh10...
Page 104 Section 3 1MRK504086-UFR B Fonctions de base de l'IED Tableau 45: SMAI2 Réglages de non-groupe (de base) Valeurs (plage) Unité Seuil Par défaut Description DFTReference RefTFDInterne RefTFDInterne Référence de TFD AdDFTRefCh1 AdDFTRefCh2 AdDFTRefCh3 AdDFTRefCh4 AdDFTRefCh5 AdDFTRefCh6 AdDFTRefCh7 AdDFTRefCh8 AdDFTRefCh9 AdDFTRefCh10 AdDFTRefCh11 AdDFTRefCh12 Réf.
Page 105 Section 3 1MRK504086-UFR B Fonctions de base de l'IED 3.12.3 Bloc fonctionnel SU01- Sum3Ph BLOCK AI3P DFTSYNC DFTSPFC G1AI3P G2AI3P en05000441.vsd IEC05000441 V1 FR Figure 46: Bloc fonctionnel SU 3.12.4 Signaux d'entrée et de sortie Tableau 47: 3PHSUM Signaux d'entrée Type Description défaut...
Page 106 Section 3 1MRK504086-UFR B Fonctions de base de l'IED Tableau 49: 3PHSUM Réglages de non-groupe (de base) Valeurs (plage) Unité Seuil Par défaut Description SummationType Groupe1+Groupe2 Groupe1+Groupe Type sommation Groupe1-Groupe2 Groupe2-Groupe1 (Groupe1+Groupe DFTReference RefTFDInterne RefTFDInterne Référence de TFD AdDFTRefCh1 Réf. TFD externe Tableau 50: 3PHSUM Réglages de non-groupe (avancés) Valeurs (plage)
Page 107 Section 3 1MRK504086-UFR B Fonctions de base de l'IED 3.13.3 Bloc fonctionnel AUTS- AuthStatus USRBLKED LOGGEDON en06000503.vsd IEC06000503 V1 FR Figure 47: Bloc fonctionnel AUTS 3.13.4 Signaux de sortie Tableau 51: ATHSTAT Signaux de sortie Type Description USRBLKED BOOLEAN Au moins un utilisateur est bloqué du fait d'un mot de passe invalide LOGGEDON BOOLEAN...
Page 108 Section 3 1MRK504086-UFR B Fonctions de base de l'IED 3.14 Réception binaire GOOSE 3.14.1 Bloc fonctionnel GB01- GooseBinRcv BLOCK OUT1 INSTNAME OUT1VAL OUT2 OUT2VAL OUT3 OUT3VAL OUT4 OUT4VAL OUT5 OUT5VAL OUT6 OUT6VAL OUT7 OUT7VAL OUT8 OUT8VAL OUT9 OUT9VAL OUT10 OUT10VAL OUT11 OUT11VAL OUT12...
Page 109 Section 3 1MRK504086-UFR B Fonctions de base de l'IED Tableau 53: GOOSEBINRCV Signaux de sortie Type Description OUT1 BOOLEAN Sortie binaire 1 OUT1VAL BOOLEAN Donnée valide sur sortie binaire 1 OUT2 BOOLEAN Sortie binaire 2 OUT2VAL BOOLEAN Donnée valide sur sortie binaire 2 OUT3 BOOLEAN Sortie binaire 3...
Page 111 Section 4 1MRK504086-UFR B Protection différentielle Section 4 Protection différentielle A propos de ce chapitre Ce chapitre décrit les principes de mesure, fonctions et paramètres utilisés pour la protection différentielle. Protection différentielle de transformateur (PDIF, 87T) Tableau 55: Protection différentielle de transformateur, deux enroulements Nom du bloc fonctionnel : T2Dx- Symbole graphique IEC 60617 : Numéro ANSI : 87T...
Page 112 Section 4 1MRK504086-UFR B Protection différentielle Applications 2 enroulements Transformateur de puissance à 2 enroulements xx05000048.vsd IEC05000048 V1 FR Transformateur de puissance à 2 enroulements avec enroulement tertiaire xx05000049.vsd non connecté en delta IEC05000049 V1 FR Transformateur de puissance à 2 enroulements avec 2 disjoncteurs d'un côté...
Page 113 Section 4 1MRK504086-UFR B Protection différentielle Transformateur de puissance à 3 enroulements avec 2 disjoncteurs et 2 ensembles CT d'un côté xx05000053.vsd IEC05000053 V1 FR Autotransformateur avec 2 disjoncteurs et 2 ensembles CT sur 2 des 3 côtés xx05000057.vsd IEC05000057 V1 FR Temp picture TEMP-PICTURE-WHITE V1 FR Figure 49:...
Page 114 Section 4 1MRK504086-UFR B Protection différentielle zone protégée est délimitée par la position des transformateurs de courant (voir figure 50) et peut, en principe, inclure plus d'objets que juste un transformateur. Si le défaut se révèle être un défaut interne, le transformateur de puissance défectueux doit rapidement être déconnecté.
Page 115 Section 4 1MRK504086-UFR B Protection différentielle fonction de protection améliore la performance globale sans augmentation importante du coût. Une nouveauté de la protection différentielle de transformateur de puissance, à savoir la discrimination des défauts internes et externes basée sur le courant inverse, est utilisée avec profit pour déterminer si un défaut est interne ou externe.
Page 116 Section 4 1MRK504086-UFR B Protection différentielle é ù é ù é ù 1_ 1 Un W ê ú ê ú ê ú = × × × A IL 2 _ 1 B IL ê ú ê ú ê ú Un W ê...
Page 117 Section 4 1MRK504086-UFR B Protection différentielle IL3_W3 est le courant de phase de fréquence fondamentale dans la phase L3 du côté W3 Ur_W1 est la tension nominale entre phases du transformateur du côté W1 (paramètre de réglage) Ur_W2 est la tension nominale entre phases du transformateur du côté W2 (paramètre de réglage) Ur_W3 est la tension nominale entre phases du transformateur du côté...
Page 118 Section 4 1MRK504086-UFR B Protection différentielle Le tableau résume les valeurs des matrices pour tous les déphasages standards entre enroulements. Tableau 57: Matrices pour le calcul du courant différentiel Matrice avec l'option Zero Matrice avec l'option Zero Sequence Reduction fixée à On Sequence Reduction fixée à...
Page 119 Section 4 1MRK504086-UFR B Protection différentielle Matrice avec l'option Zero Matrice avec l'option Zero Sequence Reduction fixée à On Sequence Reduction fixée à Off Matrice pour un enroulement é ù é ù 0 1 0 avec une avance de 120° ê...
Page 120 Section 4 1MRK504086-UFR B Protection différentielle IDL3 est le courant différentiel de fréquence fondamentale dans la phase L3 (en ampères primaires côté W1) IL1_W1 est le courant de phase de fréquence fondamentale dans la phase L1 du côté W1 IL2_W1 est le courant de phase de fréquence fondamentale dans la phase L2 du côté...
Page 121 Section 4 1MRK504086-UFR B Protection différentielle en permanence la position de l'OLTC et compenser dynamiquement en ligne les modifications du rapport d'enroulements du transformateur. Les courants différentiels sont calculés comme indiqué dans l'équation l'équation 2. Si à l'aide des paramètres de réglage on définit sur quel enroulement se trouve l'OLTC et quel est la modification de la tension à...
Page 122 Section 4 1MRK504086-UFR B Protection différentielle une logique de configuration IED supplémentaire pour désensibiliser la fonction différentielle. Courant de maintien Le courant de maintien calculé est le courant le plus élevé parmi les contributions de courant des enroulements individuels aux courants différentiels totaux de fréquence fondamentale, comme indiqué...
Page 123 Section 4 1MRK504086-UFR B Protection différentielle Elimination facultative des courants homopolaires Pour éviter des déclenchements indésirables pour des défauts de terre, les courants homopolaires doivent être soustraits du côté du transformateur de puissance où des courants homopolaires peuvent s'écouler lors de défauts de terre externes. Les courants homopolaires peuvent être explicitement éliminés du calcul des courants différentiels et du courant de maintien commun par des réglages de paramètres disponibles pour chaque enroulement individuel.
Page 124 Section 4 1MRK504086-UFR B Protection différentielle limite qui est donc autorisée à déclencher le transformateur de puissance instantanément. La partie avec retenue (i.e. stabilisée) de la protection différentielle compare les courants différentiels (i.e. de fonctionnement) fondamentaux calculés et le courant de maintien (i.e.
Page 125 Section 4 1MRK504086-UFR B Protection différentielle Courant de retenue [ fois I1r ] Opérent sans conditions Limite sans retenue Opérent sous conditions Section 1 Section 2 Section 3 SlopeSection3 IdMin SlopeSection2 Retenir Courant de EndSection1 maintien [ fois I1r ] EndSection2 en05000187.vsd IEC05000187 V1 FR...
Page 126 Section 4 1MRK504086-UFR B Protection différentielle Section 1 : c'est la partie la plus sensible de la caractéristique. Dans la section 1, les courants normaux traversent le circuit protégé et ses transformateurs de courant et le risque de faux courants différentiels supérieurs est relativement faible. Un changeur de prises en charge non compensé...
Page 127 Section 4 1MRK504086-UFR B Protection différentielle é ù é ù é ù é ù é ù INS W INS W ê ú ê ú ê ú ê ú ê ú Ur W × × × × × × × a INS W a INS W ê...
Page 128 Section 4 1MRK504086-UFR B Protection différentielle fonctionnel de protection différentielle. Elles peuvent donc être connectées à l'enregistreur de perturbation et enregistrées automatiquement lors de toute condition de défaut externe ou interne. Discriminateur de défauts internes/externes Le discriminateur de défauts internes/externes est un critère très puissante et fiable pour la protection différentielle classique.
Page 129 Section 4 1MRK504086-UFR B Protection différentielle 90 deg 120 deg Frontière de Si l'un ou l'autre courant défaut interne/ est trop bas, alors externe aucune mesure n'est effectuée et 120 degrés NegSeqROA sont mappés (Angle de fonctionnement de relais) 180 deg 0 deg IMinNegSeq Région de...
Page 130 Section 4 1MRK504086-UFR B Protection différentielle • Si les contributions des courants inverses des côtés W1 et W2 sont en phase, le défaut est interne (i.e. les deux phaseurs sont dans la région de défaut interne) • Si les contributions des courants inverses des côtés W1 et W2 sont déphasées de 180 degrés, le défaut est externe (i.e.
Page 131 Section 4 1MRK504086-UFR B Protection différentielle différents des côtés W1 et W2 du transformateur protégé, il peut différer de la valeur zéro idéale. Toutefois, lors de défaut lourds, une saturation du CT peut faire que l'angle de phase mesuré diffère de 180 degrés pour un défaut externe et d'environ 0 degré...
Page 132 Section 4 1MRK504086-UFR B Protection différentielle de fréquence fondamentale ont pénétré dans la région de fonctionnement de la caractéristique fonctionnement - retenue, la protection inverse sans retenue est activée. Si le même défaut a été formellement reconnu comme interne, la protection différentielle inverse sans retenue transmet sa propre demande de déclenchement.
Page 133 Section 4 1MRK504086-UFR B Protection différentielle Critères de blocage harmonique et forme d'onde Les deux critères de blocage sont la retenue harmonique et la retenue de forme d'onde. Ces deux critères ont le pouvoir de bloquer (i.e. empêcher) une commande de déclenchement générée par la protection différentielle classique qui génère des signaux de démarrage en appliquant les courants différentiels et le courant de maintien à...
Page 134 Section 4 1MRK504086-UFR B Protection différentielle IEC05000343 V1 FR Figure 55: Courants d'appel d'un transformateur tels que vus par un IED de protection. Les caractéristiques typiques sont la grande quantité de ème harmonique et les intervalles de courant faible et de faible gradient de courant dans chaque période.
Page 135 Section 4 1MRK504086-UFR B Protection différentielle cas où un transformateur est mis sous tension avec un défaut interne (par exemple, mise à la terre oubliée du côté LV du transformateur). Le fonctionnement de cette fonction est basé sur le fait qu'un écart de courant (current gap, le terme "current gap"...
Page 136 Section 4 1MRK504086-UFR B Protection différentielle à-dire, tel que cela est vu par la protection) alors que les courants des deux autres phases restent inchangés. La fonction de TC ouvert est censée détecter un TC ouvert dans les conditions normales, c'est-à-dire, avec le circuit multi-terminal protégé sous charge normale. Si les courants de charge sont très faibles ou nuls, la condition de CT ouvert ne peut pas être détectée.
Page 137 Après la réinitialisation, l'algorithme de détection de TC ouvert recommencera à rechercher d'autres circuits TC ouverts dans la zone protégée. 4.1.2.2 Schéma logique Les logiques internes simplifiées pour la protection différentielle de transformateur sont présentées dans les figures suivantes. RET670 Fonction différentielle Données du transfo IDL1 Courant différentiel instantané...
Page 138 Section 4 1MRK504086-UFR B Protection différentielle La figure montre comment s'effectue le traitement interne des courants mesurés dans le cas d'un transformateur à deux enroulements. Les courants suivants servent d'entrée pour la fonction de protection différentielle de transformateur. Ils doivent tous être exprimés en ampères vrais (primaires) du système d'alimentation, i.e.
Page 139 Section 4 1MRK504086-UFR B Protection différentielle BLKUNRES IdUnre TRIPUNREL1 b>a IDL1MAG IBIAS STL1 BLOCK BLKRES TRIPRESL1 IDL1 BLK2HL1 Harmonique de rang 2 Block BLKWAVL1 d'ondes BLK5HL1 Harmonique de rang 5 Blocage transversal Blocage transversal vers L2 ou L3 depuis L2 ou L3 OpCrossBlock=On en06000545.vsd IEC06000545 V1 FR...
Page 140 Section 4 1MRK504086-UFR B Protection différentielle TRIPRESL1 TRIPRESL2 TRIPRES TRIPRESL3 TRIPUNREL1 TRIPUNREL2 TRIPUNRE TRIPUNREL3 TRIP TRNSSENS TRNSUNR en05000278.vsd IEC05000278 V1 FR Figure 59: Regroupement interne des signaux de déclenchement de la protection différentielle de transformateur. IEC05000279-TIFF V1 FR Figure 60: Regroupement interne des signaux logiques de la protection différentielle de transformateur.
Page 141 Section 4 1MRK504086-UFR B Protection différentielle commande de déclenchement. Si le schéma logique de blocage transversal est appliqué, alors uniquement si toutes les phases avec un signal de démarrage généré sont exemptes de leurs signaux de blocage respectifs, un déclenchement avec retenue TRIPRES et un déclenchement commun TRIP sont générés Si un signal de démarrage est généré...
Page 142 Section 4 1MRK504086-UFR B Protection différentielle IDL1 MAG a>b I Alarm Diff IDL2 MAG tTemporisation d’alarm IDALARM & a>b I Alarm Diff IDL3 MAG a>b I Alarm Diff en06000546.vsd IEC06000546 V1 FR Figure 61: Logique d'alarme de courant différentiel. 4.1.3 Bloc fonctionnel T2D1- T2WPDIF_87T...
Page 143 Section 4 1MRK504086-UFR B Protection différentielle T3D1- T3WPDIF_87T I3PW1CT1 TRIP I3PW1CT2 TRIPRES I3PW2CT1 TRIPUNRE I3PW2CT2 TRNSUNR I3PW3CT1 TRNSSENS I3PW3CT2 START TAPOLTC1 STL1 TAPOLTC2 STL2 OLTC1AL STL3 OLTC2AL BLK2H BLOCK BLK2HL1 BLKRES BLK2HL2 BLKUNRES BLK2HL3 BLKNSUNR BLK5H BLKNSSEN BLK5HL1 BLK5HL2 BLK5HL3 BLKWAV BLKWAVL1 BLKWAVL2...
Page 144 Section 4 1MRK504086-UFR B Protection différentielle Type Description défaut BLKUNRES BOOLEAN Blocage du déclenchement pour la fonction différentielle sans retenue BLKNSUNR BOOLEAN Blocage du déclenchement de la différentielle à composante inverse sans retenue BLKNSSEN BOOLEAN Blocage du déclenchement pour la fonction différentielle sensible de composante inverse Tableau 59: T2WPDIF Signaux de sortie...
Page 145 Section 4 1MRK504086-UFR B Protection différentielle Type Description IDALARM BOOLEAN Alarme pour courants différentiels permanents dans les trois phases OPENCT BOOLEAN Impulsion à l'accumulation de l'energie ON temps en secs OPENCTAL BOOLEAN Signal de sortie Alarme TC ouvert. Emis après une temporisation…...
Page 146 Section 4 1MRK504086-UFR B Protection différentielle Type Description défaut BLKUNRES BOOLEAN Blocage du déclenchement pour la fonction différentielle sans retenue BLKNSUNR BOOLEAN Blocage du déclenchement de la différentielle à composante inverse sans retenue BLKNSSEN BOOLEAN Blocage du déclenchement pour la fonction différentielle sensible de composante inverse Tableau 61: T3WPDIF Signaux de sortie...
Page 147 Section 4 1MRK504086-UFR B Protection différentielle Type Description IDALARM BOOLEAN Alarme pour courants diff. Maintenus dans les trois phases OPENCT BOOLEAN Impulsion à l'accumulation de l'energie ON temps en secs OPENCTAL BOOLEAN Signal de sortie Alarme TC ouvert. Emis après une temporisation…...
Page 148 Section 4 1MRK504086-UFR B Protection différentielle Valeurs (plage) Unité Seuil Par défaut Description I2/I1Ratio 5.0 - 100.0 15.0 Rapport max. en % entre courants diff. de 2e harmonique et d'harmonique fondamentale I5/I1Ratio 5.0 - 100.0 25.0 Rapport max. en % entre courants diff. de 5e harmonique et d'harmonique fondamentale CrossBlockEn...
Page 149 Section 4 1MRK504086-UFR B Protection différentielle Valeurs (plage) Unité Seuil Par défaut Description ClockNumberW2 0 [0 deg.] 0 [0 deg.] Déphasage entre W2 & 1 [30 deg. de retard] W1=enroulement HT, notation horaire 2 [60 deg. En arrière] 3 [90 deg. de retard] 4 [120 deg.
Page 150 Section 4 1MRK504086-UFR B Protection différentielle Tableau 64: T3WPDIF Réglages de groupe (de base) Valeurs (plage) Unité Seuil Par défaut Description Operation Opération Off / On Encl. SOTFMode Encl. Mode de fonctionnement pour la Encl. caractéristique d' enclenchement sur défaut tAlarmDelay 0.000 - 60.000 0.001...
Page 151 Section 4 1MRK504086-UFR B Protection différentielle Valeurs (plage) Unité Seuil Par défaut Description tOCTAlarmDelay 0.100 - 10.000 0.001 3.000 TC ouvert : temps en s d'émission d'alarme après détection d'ouverture d'un TC tOCTResetDelay 0.100 - 10.000 0.001 0.250 Temporisation de réinitialisation en s. Après la temporisation, la fonction diff.
Page 152 Section 4 1MRK504086-UFR B Protection différentielle Valeurs (plage) Unité Seuil Par défaut Description ClockNumberW3 0 [0 deg.] 5 [150 deg. de Déphasage entre W3 & 1 [30 deg. de retard] retard] W1=enroulement HT, notation horaire 2 [60 deg. En arrière] 3 [90 deg.
Page 153 Section 4 1MRK504086-UFR B Protection différentielle Valeurs (plage) Unité Seuil Par défaut Description RatedTapOLTC1 1 - 100 Désignation de la position nominale/ médiane du régleur en charge 1 (par ex. HighTapPsOLTC1 1 - 100 Désignation de la position de la prise la plus basse du régleur en charge(OLTC) 1 (par ex.
Page 154 Section 4 1MRK504086-UFR B Protection différentielle Fonction Plage ou valeur Précision Type de connexion pour chacun des Y-wye ou D-delta enroulements Déplacement de phase entre enroulements 0–11 haute tension, W1 et chacun des enroulements, w2 et w3. Notation horaire Temps de fonctionnement, fonction avec 25 ms (typique) de 0 à...
Page 155 La protection REF est de type "basse impédance". Au moins les courants de borne du transformateur de puissance triphasé et le courant de point neutre du transformateur de puissance doivent être envoyés séparément vers RET670. Ces courants d'entrée sont ensuite conditionnés dans RET670 à l'aide d'outils mathématiques.
Page 156 Section 4 1MRK504086-UFR B Protection différentielle partir des trois phaseurs de courant de ligne. Ce phaseur de courant homopolaire est ensuite ajouté vectoriellement au courant neutre pour obtenir le courant différentiel. Les faits suivants peuvent être observés dans la figure et la figure (où...
Page 157 Section 4 1MRK504086-UFR B Protection différentielle contribution du système d'alimentation au courant de défaut zone de protection a = 0 a = 0 A (L1) a (L1) b = 0 b = 0 B (L2) b (L2) c = 0 c = 0 C (L3) c (L2)
Page 158 Section 4 1MRK504086-UFR B Protection différentielle Comme la protection REF est une protection différentielle où le courant (résiduel) homopolaire de ligne est construit à partir des 3 courants de ligne (terminal), une retenue doit fournir une stabilité contre les fausses opérations dues à des courants de défaut élevés.
Page 159 Section 4 1MRK504086-UFR B Protection différentielle caractéristique fonctionnement - retenue. Cette caractéristique divise le plan Idif - Ibias en deux parties. La partie au-dessus de la caractéristique fonctionnement - retenue est appelée zone de fonctionnement alors que celle en-dessous est la zone de blocage, voir figure 68.
Page 160 Section 4 1MRK504086-UFR B Protection différentielle S'il y a deux entrées CT triphasées du côté enroulement HV (haute tension) pour la protection REF (comme dans les configurations 1,5 disjoncteur), leurs courants résiduels respectifs sont ajoutés dans la fonction REF de telle façon que : I3PW1 = I3PW1CT1 + I3PW1CT2 qui sont définis dans le tableau ""...
Page 161 Section 4 1MRK504086-UFR B Protection différentielle 4.2.2.4 Détection des défauts de terre externes Les défauts externes sont plus courants que les défauts de terre internes pour lesquels la protection contre les défauts à la terre restreinte doit fonctionner. Il est important que la protection contre les défauts de terre restreinte reste stable lors de défauts de terre et de défauts entre phases externes lourds et aussi lorsque le défaut externe lourd est effacé...
Page 162 Section 4 1MRK504086-UFR B Protection différentielle Si un ou plusieurs CT saturent, les courants mesurés 3Io et IN peuvent ne plus être égaux et leurs positions dans le plan complexe peuvent ne pas être exactement séparées de 180 degrés. Il y a un risque que le faux courant différentiel résultant pénètre dans la zone de fonctionnement lors de l'effacement du défaut externe.
Page 163 Section 4 1MRK504086-UFR B Protection différentielle 4.2.2.5 Algorithme de la protection de défaut à la terre restreinte (REF) Vérifier si le courant dans le neutre Ineutral (IN) est inférieur à 50% de la sensibilité de base Idmin. Si oui, seules les valeurs de service sont calculées, puis l'algorithme de protection REF est abandonné.
Page 164 Section 4 1MRK504086-UFR B Protection différentielle 4.2.3 Bloc fonctionnel REF1- REFPDIF_87N TRIP I3PW1CT1 START I3PW1CT2 DIROK I3PW2CT1 BLK2H I3PW2CT2 IRES BLOCK IBIAS IDIFF ANGLE I2RATIO en06000251.vsd IEC06000251 V1 FR Figure 69: Bloc fonctionnel REF 4.2.4 Signaux d'entrée et de sortie Tableau 69: REFPDIF Signaux d'entrée Type...
Page 165 Section 4 1MRK504086-UFR B Protection différentielle Type Description IDIFF REAL Amplitude du courant différentiel de fréq. fond. ANGLE REAL Angle de direction issu de la caractéristique homopolaire I2RATIO REAL Rapport de la seconde harmonique 4.2.5 Paramètres de réglage Tableau 71: REFPDIF Réglages de groupe (de base) Valeurs (plage) Unité...
Page 166 Section 4 1MRK504086-UFR B Protection différentielle Protection différentielle à haute impédance (PDIF, Nom du bloc fonctionnel : HZDx- Symbole graphique IEC 60617 : Numéro ANSI : 87 Nom de nœud logique IEC 61850 : HZPDIF SYMBOL-CC V1 FR 4.3.1 Introduction La protection différentielle à...
Page 167 Section 4 1MRK504086-UFR B Protection différentielle IEC05000301 V1 FR Figure 70: Schéma logique de la protection différentielle haute impédance. 4.3.3 Bloc fonctionnel HZD1- HZPDIF_87 TRIP BLOCK ALARM BLKTR MEASVOLT en05000363.vsd IEC05000363 V1 FR Figure 71: Bloc fonctionnel HZD 4.3.4 Signaux d'entrée et de sortie Tableau 74: HZPDIF Signaux d'entrée Type...
Page 168 Section 4 1MRK504086-UFR B Protection différentielle 4.3.5 Paramètres de réglage Tableau 76: HZPDIF Réglages de groupe (de base) Valeurs (plage) Unité Seuil Par défaut Description Operation Opération Off/On Encl. U>Alarm 2 - 500 Niveau de tension d'alarme en volt du côté...
Page 169 Section 5 1MRK504086-UFR B Protection d'impédance Section 5 Protection d'impédance A propos de ce chapitre Ce chapitre décrit la protection de distance et les fonctions associées. Il comprend les blocs fonctionnels, les schémas logiques et les tableaux de données avec des informations sur la protection de distance, l'enclenchement automatique sur défaut, la logique de source faible et autres fonctions associées.
Page 170 Section 5 1MRK504086-UFR B Protection d'impédance Fonctionnement vers l'avant Fonctionnement vers l'arrière en05000034.vsd IEC05000034 V1 FR Figure 72: Zone de protection de distance quadrilatérale typique avec fonction d'empiètement de charge activée Les zones de protection de distance peuvent fonctionner, indépendamment les unes des autres, en mode directionnel (direct ou inverse) ou en mode non directionnel.
Page 171 Section 5 1MRK504086-UFR B Protection d'impédance L'utilisation de la technique multichaîne non commutée (« full scheme ») permet un temps de fonctionnement plus court qu'avec les schémas à commutation (« switched schemes »), qui pour la plupart utilisent le démarrage d'un élément à portée étendue pour sélectionner les bons courants et les bonnes tensions en fonction du type de défaut.
Page 172 Section 5 1MRK504086-UFR B Protection d'impédance (Ohm/phase) RFPP 2·R1 RFPP 2·X1 (Ohm/phase) RFPP RFPP 2·X1 RFPP 2·R1 RFPP en05000662.vsd IEC05000662 V1 FR Figure 75: Caractéristique pour les boucles de mesure phase-phase La portée de la boucle de défaut pour chaque type de défaut peut également être représentée comme en figure 76.
Page 173 Section 5 1MRK504086-UFR B Protection d'impédance R1 + j X1 élément de phase à terre défaut de phase à RFPE terre en phase L1 (résistance arc+tour) (R0-R1)/3 + j (X0-X1)/3 ) élément de phase à R1 + j X1 phase L1-L2 défaut de phase à...
Page 174 Section 5 1MRK504086-UFR B Protection d'impédance La zone peut être définie pour fonctionner en mode non directionnel, en sens direct ou en sens inverse via le réglage OperationDir. Le résultat pour les valeurs définies respectives est illustré en figure 77. Il peut être souhaitable de mentionner encore une fois que la portée d'impédance est symétrique en ce sens qu'elle est conforme pour les sens direct et inverse.
Page 175 Section 5 1MRK504086-UFR B Protection d'impédance si la zone est définie pour opérer en sens inverse, soit OperationDir=Reverse. 5.1.2.4 Principes de mesure Les équations de boucle de défaut utilisent les valeurs complexes de tension, de courant et de variations du courant. Les impédances apparentes sont calculées et comparées aux limites définies.
Page 176 Section 5 1MRK504086-UFR B Protection d'impédance présenter une portée étendue à l'extrémité d'exportation et une portée réduite à l'extrémité d'importation. Le REx670 possède une compensation de charge adaptative qui augmente la sécurité pour ce type d'application. Les éléments de mesure reçoivent les informations de courant et de tension du convertiseur A/N.
Page 177 Section 5 1MRK504086-UFR B Protection d'impédance ( ) DRe I ( ) × × D Im I ( ) Im U – Re U ------------------------------------------------ ----------------------------------- - DRe I ( ) Im I ( ) × D Im I ( ) ×...
Page 178 Section 5 1MRK504086-UFR B Protection d'impédance × × 0.8 U1 L1L2 L1L2M < ---------------------------------------------------------------------- - ArgNegRes < -ArgDir L1L2 (Équation 42) EQUATION726 V1 FR où : ArgDir est le réglage de la limite inférieure de la caractéristique directionnelle directe, fixée par défaut à...
Page 179 Section 5 1MRK504086-UFR B Protection d'impédance La caractéristique directionnel inverse est équivalente à la caractéristique directionnelle directe après rotation de 180 degrés. La tension de polarisation est disponible tant que la tension directe dépasse 4 % de la tension de base définie UBase. L'élément directionnel peut donc l'utiliser pour tous les défauts asymétriques, y compris les défauts proches.
Page 180 Section 5 1MRK504086-UFR B Protection d'impédance pour chaque condition séparément. Il est connecté à la sortie STCDZ du bloc fonctionnel PHS. Le signal d'entrée interne DIRCND est utilisé pour fournir une condition directionnelle aux zones de mesure de distance. Le signal contient des informations codées en binaire à...
Page 181 Section 5 1MRK504086-UFR B Protection d'impédance IEC00000488-TIFF V1 FR Figure 80: Composition des signaux de démarrage en mode de fonctionnement non directionnel Les résultats de la mesure directionnelle passent dans les circuits logiques lorsque la zone fonctionne en mode directionnel (direct ou inverse), voir la figure 81. STNDL1N DIRL1N STZMPE.
Page 182 Section 5 1MRK504086-UFR B Protection d'impédance Les conditions de déclenchement pour la zone de protection de distance sont présentées symboliquement en figure 82. IEC00000490-TIFF V1 FR Figure 82: Logique de déclenchement pour la zone 1 de protection de distance 5.1.3 Bloc fonctionnel ZM01- ZMQPDIS_21...
Page 183 Section 5 1MRK504086-UFR B Protection d'impédance 5.1.4 Signaux d'entrée et de sortie Tableau 78: ZMQPDIS Signaux d'entrée Type Description défaut GROUP Signal de groupe pour entrée de courant SIGNAL GROUP Signal de groupe pour entrée de tension SIGNAL BLOCK BOOLEAN Bloc de fonction VTSZ BOOLEAN...
Page 184 Section 5 1MRK504086-UFR B Protection d'impédance Tableau 81: ZMQAPDIS Signaux de sortie Type Description TRIP BOOLEAN Déclenchement général, issu de toute phase ou boucle TRL1 BOOLEAN Signal de déclenchement issu de la phase L1 TRL2 BOOLEAN Signal de déclenchement de la phase L2 TRL3 BOOLEAN Signal de déclenchement issu de la phase L3...
Page 185 Section 5 1MRK504086-UFR B Protection d'impédance Valeurs (plage) Unité Seuil Par défaut Description 0.50 - 3000.00 ohm/p 0.01 15.00 Résistance homopolaire pour l'angle caractéristique de la ligne RFPP 1.00 - 3000.00 Ω/boucle 0.01 30.00 Portée en résistance de défaut en ohm/ boucle, Ph-Ph RFPE 1.00 - 9000.00...
Page 186 Section 5 1MRK504086-UFR B Protection d'impédance Valeurs (plage) Unité Seuil Par défaut Description Timer tPP Encl. Mode d'opération Off / On de la Encl. temporisation de zone, Ph-Ph 0.000 - 60.000 0.001 0.000 Temporisation du déclenchement, Ph-Ph OperationPE Encl. Mode d'opération Off / On des boucles Encl.
Page 187 Section 5 1MRK504086-UFR B Protection d'impédance Fonction Plage ou valeur Précision Dépassement dynamique <5% à 85 degrés mesurée avec CCVT et 0,5<SIR<30 Temporisateurs de zone (0,000-60,000) s ± 0,5% ± 10 ms d'impédance Temps de fonctionnement 24 ms (typique) Rapport de remise à zéro 105% (typique) Temps de remise à...
Page 188 Section 5 1MRK504086-UFR B Protection d'impédance L'utilisation de la technique multichaîne non commutée (« full scheme ») permet un temps de fonctionnement plus court qu'avec les schémas à commutation (« switched schemes »), qui utilisent le plus souvent un élément de démarrage pour sélectionner les tensions et le courant en fonction du type de défaut.
Page 189 Section 5 1MRK504086-UFR B Protection d'impédance d'empiètement de charge augmente la possibilité de détecter des défauts très résistants sans interférer avec l'impédance de charge. L'algorithme d'empiètement de charge est située dans la fonction PHSM où se trouvent également les réglages correspondants.
Page 190 Section 5 1MRK504086-UFR B Protection d'impédance Z0-Z1 KNMag = × 3 Z1 (Équation 43) EQUATION1579 V1 FR æ ö Z0-Z1 KNAng ZAngPE ç ÷ × è 3 Z1 ø (Équation 44) EQUATION1580 V1 FR Où : est l'impédance homopolaire complexe de la ligne en ohm/phase. est l'impédance directe complexe de la ligne en ohm/phase.
Page 191 Section 5 1MRK504086-UFR B Protection d'impédance de sortie HSIR sur la logique de supervision Mho pour augmenter le filtrage et les valeurs de SIR élevées. Ceci n'est valable que si le schéma à portée réduite et à autorisation est sélectionné à l'aide du réglage ReachMode=Underreach. 5.2.2.4 Principe de fonctionnement L'algorithme Mho est basé...
Page 192 Section 5 1MRK504086-UFR B Protection d'impédance L1L2· • comp L1L2 • ß ·R L1L2 en07000109.vsd IEC07000109 V1 FR Figure 86: Caractéristique mho simplifiée et schéma vectoriel pour un défaut entre la phase L1 et la phase L2. Mho décalée La caractéristique de mho décalée est un cercle où deux points du cercle sont les paramètres de réglage ZPP et ZRevPP.
Page 193 Section 5 1MRK504086-UFR B Protection d'impédance æ ö × L1L2 ç ÷ è U-(-I ZRevPP) ø × L1L2 (Équation 48) EQUATION1792 V1 FR où : = est la tension U L1L2 EQUATION1800 V1 FR ZRevPP = est le réglage de l'impédance directe pour le défaut phase-phase en sens inverse.
Page 194 Section 5 1MRK504086-UFR B Protection d'impédance < < ArgDir ArgNegR s (Équation 51) EQUATION2067 V1 FR où ArgDir est le paramètre de réglage de la ligne directionnelle dans le quatrième quadrant. ArgNegRes est le paramètre de réglage de la ligne directionnelle dans le deuxième quadrant. β...
Page 195 Section 5 1MRK504086-UFR B Protection d'impédance < b < (Équation 52) EQUATION1798 V1 FR ° - < < ° ArgDir ArgNeg (Équation 53) EQUATION2068 V1 FR β est calculé d'après l'équation pour le cercle mho et φ est l'angle entre la tension et le courant.
Page 196 Section 5 1MRK504086-UFR B Protection d'impédance × Ucomp loop (Équation 54) EQUATION1793 V1 FR où est la tension de polarisation (UL1 mémorisée pour le défaut entre la phase L1 et la terre). Zloop est l'impédance de boucle, qui peut généralement être exprimée sous la forme ×...
Page 197 Section 5 1MRK504086-UFR B Protection d'impédance KNAng L1· IL1·ZN comp ß • loop ·ZPE Upol ·R IL1 (Ref) en06000472.vsd IEC06000472 V1 FR Figure 90: Caractéristique mho décalée simplifiée et schéma vectoriel pour un défaut entre la phase L1 et la terre. Le fonctionnement se produit si £...
Page 198 Section 5 1MRK504086-UFR B Protection d'impédance où est la tension de phase de la phase L1. EQUATION1 805 V1 FR (Équat ion 61) Manuel de référence technique...
Page 199 Section 5 1MRK504086-UFR B Protection d'impédance • • comp1 • ß ZRevPE comp • • L1L2 • en 06000465 .vsd IEC06000465 V1 FR • • comp1 • ß • ZRevPE comp • • en 06000465 _ansi . vsd ANSI06000465 V1 FR Figure 91: Caractéristique mho décalée simplifiée et vecteur de tension pour un défaut entre la phase L1 et la phase L2.
Page 200 Section 5 1MRK504086-UFR B Protection d'impédance Mho décalée, sens direct Comme pour le défaut entre phases, la sélection du sens direct pour la mho décalée introduira un critère supplémentaire pour le fonctionnement. Outre les critères de base pour la mho décalée selon les équations et 62, le critère supplémentaire est que l'angle φ...
Page 201 Section 5 1MRK504086-UFR B Protection d'impédance β est calculé d'après l'équation pour le cercle de mho décalée et φ est l'angle entre la tension et le courant. Manuel de référence technique...
Page 202 Section 5 1MRK504086-UFR B Protection d'impédance ArgNegRes ϕ ArgDir ZRevPE en06000470.eps IEC06000470 V1 FR ArgNegRes ϕ ArgDir ZRevPE en06000470_ansi.eps ANSI06000470 V1 FR Manuel de référence technique...
Page 203 Section 5 1MRK504086-UFR B Protection d'impédance Figure 93: Caractéristique simplifiée pour la mho décalée dans le sens inverse pour un défaut entre la phase L1 et la terre. 5.2.3 Bloc fonctionnel ZMH1- ZMHPDIS_21 TRIP TRL1 CURR_INP TRL2 VOLT_INP TRL3 POL_VOLT TRPE BLOCK TRPP...
Page 204 Section 5 1MRK504086-UFR B Protection d'impédance Type Description défaut DIRCND INTEGER Condition directionnelle externe STCND INTEGER Condition de démarrage externe (activateur de boucle) LDCND INTEGER Condition de charge externe (activateur de boucle) Tableau 89: ZMHPDIS Signaux de sortie Type Description TRIP BOOLEAN Déclenchement général...
Page 205 Section 5 1MRK504086-UFR B Protection d'impédance Valeurs (plage) Unité Seuil Par défaut Description ZAngPE 10 - 90 Deg. Angle de l'impédance directe de ligne pour la boucle Phase-Terre 0.00 - 3.00 0.01 0.80 Amplitude du facteur de terre KN pour la compensation du retour par la terre KNAng -180 - 180...
Page 206 Section 5 1MRK504086-UFR B Protection d'impédance 5.2.6 Données techniques Tableau 92: Protection de distance multichaîne non commutée, caractéristique mho (PDIS, 21) Fonction Plage ou valeur Précision Nombre de zones avec sens 5 avec sens sélectionnable sélectionnables Courant de fonctionnement (10–30) % de I Base minimum Impédance directe, boucle...
Page 207 Section 5 1MRK504086-UFR B Protection d'impédance 5.3.2 Principe de fonctionnement 5.3.2.1 Détection d'apparition de défaut L'objectif de la détection d'apparition de défaut est de détecter très rapidement qu'un défaut est apparu dans le système. La détection d'apparition de défaut détecte les changements instantanés de tous courants de phase ou de courant homopolaires en conjonction avec un changement de tension de phase ou de tension homopolaire correspondante.
Page 208 Section 5 1MRK504086-UFR B Protection d'impédance Si une perte de tension est détectée, mais pas une apparition de défaut, la fonction de protection de distance sera bloquée. C'est également le cas si un défaut de fusible est détecté par la fonction de défaut de fusible externe et active l'entrée FUSEFAIL.
Page 209 Section 5 1MRK504086-UFR B Protection d'impédance 5.3.4 Signaux d'entrée et de sortie Tableau 93: ZSMGAPC Signaux d'entrée Type Description défaut GROUP Echantillons de courant triphasé et amplitude de SIGNAL GROUP Echantillons pour les trois tensions phase-terre et SIGNAL amplitues DFT BLOCK BOOLEAN Blocage de la fonction...
Page 210 Section 5 1MRK504086-UFR B Protection d'impédance Tableau 96: ZSMGAPC Réglages de groupe (avancés) Valeurs (plage) Unité Seuil Par défaut Description DeltaI 0 - 200 % IB Saut de courant en % de IB pour détecter l'apparition d'un défaut Delta3I0 0 - 200 % IB Niveau de changement de courant homopolaire en % de IB...
Page 211 Section 5 1MRK504086-UFR B Protection d'impédance Les signaux de sortie étendus de la sélection de phase fournissent également des informations importantes sur les phases défectueuses, qui peuvent être utilisées pour l'analyse de défaut. 5.4.2 Principe de fonctionnement L'algorithme d'impédance de base pour le fonctionnement des éléments de mesure à...
Page 212 Section 5 1MRK504086-UFR B Protection d'impédance 60° 60° 60° 60° Directionnel inverse (RV) Non directionnel (ND) Direct (FW) en05000668.vsd IEC05000668 V1 FR Figure 96: Caractéristiques de fonctionnement (non directionnel, direct et inverse de PHS) Le réglage de la fonction d'empiètement de charge peut influer sur la caractéristique de fonctionnement totale (pour plus d'informations, reportez-vous à...
Page 213 Section 5 1MRK504086-UFR B Protection d'impédance 5.4.2.1 Défaut phase-terre Pour un défaut entre phase et terre, l'impédance mesurée par la fonction PHS satisfera à l'équation 63. PHSn (Équation 63) EQUATION1255 V1 FR où : correspond à la phase concernée (n=1, 2 ou 3) La caractéristique pour la fonction PHS dans le cas d'un défaut entre phase et terre est représentée en figure 97.
Page 214 Section 5 1MRK504086-UFR B Protection d'impédance X (ohm/boucle) Kr·(X1+XN) RFRvPE RFFwPE X1+XN 60 deg RFFwPE R (ohm/boucle) RFRvPE 60 deg tan(60 deg) RFFwPE RFRvPE Kr·(X1+XN) en06000396.vsd IEC06000396 V1 FR Figure 97: Caractéristique de PHS pour un défaut entre phase et terre (paramètres de réglage en italique), domaine ohm/boucle En outre, le courant résiduel 3I0 doit remplir les conditions de l'équation et de...
Page 215 Section 5 1MRK504086-UFR B Protection d'impédance ULm ULn ZPHS - × (Équation 68) EQUATION1258 V1 FR ULm est la tension de phase en avance, ULn la tension de phase en retard et ILn le courant de phase dans la phase en retard n. La caractéristique de fonctionnement est représentée en figure 98.
Page 216 Section 5 1MRK504086-UFR B Protection d'impédance < × 3 0 I INBlockPP Iph (Équation 70) EQUATION1260 V1 FR où : INRelease est la limite de 3I0 pour la libération des boucles de mesure phase-terre, INBlockPP est la limite de 3I0 pour le blocage de la boucle de mesure phase-phase et Iphmax est l'amplitude maximale des courants de phase.
Page 217 Section 5 1MRK504086-UFR B Protection d'impédance 5.4.2.4 Empiètement de charge Chacune des six boucles de mesure a sa propre caractéristique (d'empiètement) de charge basée sur l'impédance de boucle correspondante. La fonctionnalité d'empiètement de charge est toujours active mais peut être désactivée en sélectionnant un haut réglage.
Page 218 Section 5 1MRK504086-UFR B Protection d'impédance STCNDZ STCNDI en05000197.vsd IEC05000197 V1 FR Figure 101: Différence entre les caractéristiques de fonctionnement selon le mode de fonctionnement choisi lorsque l'empiètement de charge est activé Lorsque la « sélection de phase » est définie pour fonctionner avec une zone de mesure de distance, la caractéristique de fonctionnement peut ressembler à...
Page 219 Section 5 1MRK504086-UFR B Protection d'impédance zone quadrilatérale de sélection de phase zone de mesure de distance caractéristique d'empiètement de charge ligne directionnelle en05000673.vsd IEC05000673 V1 FR Figure 102: Caractéristique de fonctionnement dans le sens direct lorsque l'empiètement de charge est activé La figure est valable pour les défauts phase-terre ainsi que pour les défauts phase- phase.
Page 220 Section 5 1MRK504086-UFR B Protection d'impédance (ohm/phase) zone quadrilatérale de sélection de phase zone de mesure de distance (ohm/phase) en05000674.vsd IEC05000674 V1 FR Figure 103: Caractéristique de fonctionnement de PHS dans le sens direct pour un défaut triphasé, domaine ohm/phase 5.4.2.5 Courants de fonctionnement minimaux Le fonctionnement de la fonction PHS est bloqué...
Page 221 Section 5 1MRK504086-UFR B Protection d'impédance IEC05000249 V1 FR Figure 104: Conditions de fonctionnement phase-phase et phase-terre (critères de courant résiduel) On veille particulièrement à la bonne sélection de phase lors de défauts évolutifs. Un signal de sortie STCNDI est créé en combinant la caractéristique d'empiètement de charge et les critères de courant, voir la figure 104.
Page 222 Section 5 1MRK504086-UFR B Protection d'impédance IEC00000545-TIFF V1 FR Figure 105: Composition des signaux de sélection de phase non directionnelle La composition des signaux de sélection de phase directionnelle (direct et inverse) est représentée schématiquement en figure et figure 106. Les critères directionnels apparaissent comme une condition pour une bonne sélection de phase afin de garantir une haute sélectivité...
Page 223 Section 5 1MRK504086-UFR B Protection d'impédance IEC00000546-TIFF V1 FR Figure 106: Composition des signaux de sélection de phase pour le sens inverse Manuel de référence technique...
Page 224 Section 5 1MRK504086-UFR B Protection d'impédance IEC05000201 V1 FR Figure 107: Composition des signaux de sélection de phase pour le sens direct Manuel de référence technique...
Page 225 Section 5 1MRK504086-UFR B Protection d'impédance 5.4.3 Bloc fonctionnel PHS1- FDPSPDIS_21 TRIP START BLOCK STFWL1 DIRCND STFWL2 STFWL3 STFWPE STRVL1 STRVL2 STRVL3 STRVPE STNDL1 STNDL2 STNDL3 STNDPE STFW1PH STFW2PH STFW3PH STPE STPP STCNDZ STCNDI en06000258.vsd IEC06000258 V1 FR Figure 108: Bloc fonctionnel PHS 5.4.4 Signaux d'entrée et de sortie...
Page 226 Section 5 1MRK504086-UFR B Protection d'impédance Type Description STRVPE BOOLEAN Défaut à la terre détecté dans le sens amont STNDL1 BOOLEAN Démarrage non directionnel en L1 STNDL2 BOOLEAN Démarrage non directionnel en L2 STNDL3 BOOLEAN Démarrage non directionnel en L3 STNDPE BOOLEAN Démarrage non directionnel, phase-terre...
Page 227 Section 5 1MRK504086-UFR B Protection d'impédance Valeurs (plage) Unité Seuil Par défaut Description RFRvPE 1.00 - 9000.00 Ω/boucle 0.01 100.00 Portée en résistance pour défaut Ph-T dans le sens amont IMinOpPP 5 - 30 % IB Courant d'opération minimum en triangle pour boucles Phase-Phase IMinOpPE 5 - 30...
Page 228 Section 5 1MRK504086-UFR B Protection d'impédance Protection de distance multichaîne non commutée, fonction quadrilatérale pour mho Nom du bloc fonctionnel : ZMMx-- Symbole graphique CEI 60617 : Numéro ANSI : 21 Nom du nœud logique CEI 61850 : ZMMPDIS S00346 V1 FR 5.5.1 Introduction La protection de distance de est une protection à...
Page 229 Section 5 1MRK504086-UFR B Protection d'impédance Zone 1 L1-N L2-N L3-N Zone 2 L1-N L2-N L3-N Zone 3 L1-N L2-N L3-N Zone 4 L1-N L2-N L3-N Zone 5 L1-N L2-N L3-N en07000080.vsd IEC07000080 V1 FR Figure 109: Les différentes boucles de mesure pour les défauts entre ligne et terre et les défauts entre phases.
Page 230 Section 5 1MRK504086-UFR B Protection d'impédance RFPE R1+Rn RFPE X0 X1 R0 R1 X1+Xn (Ohm/loop) RFPE RFPE X1+Xn RFPE R1+Rn RFPE en05000661.vsd IEC05000661 V1 FR Figure 110: Caractéristique pour les boucles de mesure phase-terre, domaine ohm/boucle. La boucle de défaut peut également être représentée comme dans la figure 111. R1 + j X1 élément de phase à...
Page 231 Section 5 1MRK504086-UFR B Protection d'impédance une fois que la portée d'impédance est symétrique en ce sens qu'elle est conforme pour les sens direct et inverse. Tous les réglages de portée s'appliquent donc au deux sens. Non directionnel Direct Directionnel inverse en05000182.vsd IEC05000182 V1 FR Figure 112:...
Page 232 Section 5 1MRK504086-UFR B Protection d'impédance 5.5.2.4 Principes de mesure Les équations de boucle de défaut utilisent les valeurs complexes de tension, de courant et de variations du courant. Les impédances apparentes sont calculées et comparées aux limites définies. U et I représentent les phaseurs de tension et de courant correspondants de la phase respective Ln (n = 1, 2, 3).
Page 233 Section 5 1MRK504086-UFR B Protection d'impédance Le filtre fournit deux valeurs orthogonales pour chaque entrée. Ces valeurs se sont liées à l'impédance de boucle conformément à l'équation 73, R i × × ---- -- -- --- (Équation 73) EQUATION1224 V1 FR en notation complexe, ou : D Re I ( ) R Re I ( )
Page 234 Section 5 1MRK504086-UFR B Protection d'impédance toute influence des erreurs introduites par les transformateurs de tension capacitifs ou d'autres facteurs. Les évaluations directionnelles sont effectuées simultanément dans les sens direct et inverse et dans les six boucles de défaut. Une tension directe et une tension mémorisée directe verrouillée en phase sont utilisées comme référence.
Page 235 Section 5 1MRK504086-UFR B Protection d'impédance ArgNegRes ArgDir en05000722.vsd IEC05000722 V1 FR Figure 113: Réglage des angles pour la discrimination des défauts de sens direct et inverse La caractéristique directionnel inverse est équivalente à la caractéristique directionnelle directe après rotation de 180 degrés. La tension de polarisation est disponible tant que la tension de séquence directe dépasse 5 % de la tension de base définie UBase.
Page 236 Section 5 1MRK504086-UFR B Protection d'impédance • Si le défaut a provoqué un déclenchement, le déclenchement dure. • Si le défaut a été détecté dans le sens inverse, l'élément de mesure dans le sens inverse reste en fonctionnement. • Si le courant chute en-dessous de la valeur de fonctionnement minimale, la mémoire se réinitialise jusqu'à...
Page 237 Section 5 1MRK504086-UFR B Protection d'impédance STCND STNDL1N STNDL2N STNDL3N STNDPE VTSZ STND BLOCK en06000408.vsd IEC06000408 V1 FR Figure 114: Etablissement de conditions par un signal d'entrée fonctionnel de groupe STCND La composition des signaux de démarrage de phase dans le cas où la zone fonctionne en mode non directionnel est présentée en figure 115.
Page 238 Section 5 1MRK504086-UFR B Protection d'impédance STNDL1N DIRL1N STZMPE. & STNDL2N DIRL2N 15 ms STNDL3N STL1 & DIRL3N 15 ms STL2 & 15 ms STL3 & 15 ms START & en07000081.vsd IEC07000081 V1 FR Figure 116: Composition des signaux de démarrage en mode de fonctionnement directionnel Les conditions de déclenchement pour la zone de protection de distance sont présentées symboliquement en figure 117.
Page 239 Section 5 1MRK504086-UFR B Protection d'impédance 5.5.3 Bloc fonctionnel ZMM1- ZMMPDIS_21 TRIP TR_A BLOCK TR_B BLKZ TR_C BLKTR PICKUP STCND PU_A DIRCND PU_B PU_C PHPUND en06000454.vsd IEC06000454 V1 FR Figure 118: Bloc fonctionnel ZMM 5.5.4 Signaux d'entrée et de sortie Tableau 102: ZMMPDIS Signaux d'entrée Type...
Page 240 Section 5 1MRK504086-UFR B Protection d'impédance Tableau 104: ZMMAPDIS Signaux d'entrée Type Description défaut GROUP Signal de groupe pour entrée de courant SIGNAL GROUP Signal de groupe pour entrée de tension SIGNAL BLOCK BOOLEAN Bloc de fonction BLKZ BOOLEAN Bloque toutes sorties par un signal de fusion fusible BLKTR BOOLEAN Bloque toutes sorties de déclenchement...
Page 241 Section 5 1MRK504086-UFR B Protection d'impédance Valeurs (plage) Unité Seuil Par défaut Description 0.50 - 9000.00 ohm/p 0.01 100.00 Portée de réactance homopolaire 0.50 - 3000.00 ohm/p 0.01 15.00 Résistance homopolaire pour l'angle caractéristique de la ligne RFPE 1.00 - 9000.00 Ω/boucle 0.01 100.00...
Page 242 Section 5 1MRK504086-UFR B Protection d'impédance 5.5.6 Données techniques Tableau 108: Protection de distance multichaîne non commutée, fonction quadrilatérale pour mho Fonction Plage ou valeur Précision Nombre de zones 5 avec sens sélectionnable Courant de fonctionnement (10-30) % de I base minimum Réactance directe...
Page 243 La fonction de détection basée sur le delta utilise une technique adaptative et est basée sur le brevet US4409636. Cette technique éprouvée qui remonte au début de 1980, utilisée de façon très experte dans les relais de distance ABB RALZA qui ont démontré leur efficacité.
Page 244 Section 5 1MRK504086-UFR B Protection d'impédance par la fonction delta. L'algorithme utilise une relation adaptative entre les phases pour déterminer si un défaut s'est produit et déterminer les phases défectueuses. Le sélecteur de phase par delta de courant et de tension donne un signal de sortie réel si les critères suivants sont remplis (seule la phase L1 est présentée) : Max(ΔUL1,ΔUL2,ΔUL3)>DeltaUMinOp Max(ΔIL1,ΔIL2,ΔIL3)>DeltaIMinOp...
Page 245 Section 5 1MRK504086-UFR B Protection d'impédance Typiquement, il y a des harmoniques induites dans les lignes sans défauts, qui affectent le résultat. Cette méthode prévoit une tolérance importante pour l'évaluation de FaultType sur toute sa plage. Lorsqu'un défaut simple a été détecté, la logique détermine la grandeur la plus élevé...
Page 246 Section 5 1MRK504086-UFR B Protection d'impédance homopolaire et inverse. L'évaluation du courant homopolaire se fait avec une fonction complémentaire distincte à l'extérieur de la fonction d'évaluation basée sur la séquence principale. La fonction complémentaire basée sur le courant homopolaire évalue la présence d'un défaut de terre en calculant 3I0 et en comparant le résultat au paramètre de réglage INtoMaxI.
Page 247 Section 5 1MRK504086-UFR B Protection d'impédance 3I0<IMinOp*k5 3I0<ILmax · INRelPE où : 3U0 est l'amplitude de la tension homopolaire. est l'amplitude de la tension inverse au point de mesure du relais de la phase L1. k2, k3, k4 et k5 sont des paramètres de conception.
Page 248 Section 5 1MRK504086-UFR B Protection d'impédance S'il y a un défaut triphasé, il n'y aura aucune libération des signaux de phase individuels, même si les conditions générales pour U2 et U1 sont remplies. C. Détection des défauts phase-terre et phase-phase-terre La détection des défauts phase-terre et phase-phase-terre (brevet US 5390067) est basée sur deux conditions : 1.
Page 249 Section 5 1MRK504086-UFR B Protection d'impédance Direct 20° Directionnel 200° inverse en 06000385 .vsd IEC06000385 V1 FR Figure 121: Elément directionnel utilisé pour libérer l'angle mesuré entre U2 et I0 Les radians d'entrée sont additionnés avec un angle d'offset et le résultat est évalué. Si l'angle se trouve dans les limites d'un secteur spécifique, l'indication de phase de ce secteur sera active, voir la figure 120.
Page 250 Section 5 1MRK504086-UFR B Protection d'impédance · |U2|>U2MinOp · |U1|>U1MinOP où : |U1| et |U2| sont l'amplitude de la tension directe et inverse. U1MinOP et sont les paramètres de réglage de la tension de fonctionnement minimale directe et inverse. 140° L3-N secteur 20°...
Page 251 Section 5 1MRK504086-UFR B Protection d'impédance |I1|>I1Level |I1|>IMaxLoad où : U1 et I1 correspondent à l'amplitude de la tension directe et du courant direct. U1Level et I1Level sont les réglages des limites de tension directe et de courant direct. Le signal de sortie pour la détection de défaut triphasé n'est libéré que si aucun défaut de terre ni défaut phase-phase dans la fonction de séquence principale n'est détecté.
Page 252 Section 5 1MRK504086-UFR B Protection d'impédance |I2| est l'amplitude du courant inverse. I2ILmax est le paramètre de réglage pour le rapport entre le courant inverse et le courant de phase maximum en pour cent de Ibase. INBlockP est le paramètre de réglage de la limite de 3I0 pour le blocage des boucles de défaut phase- phase.
Page 253 Section 5 1MRK504086-UFR B Protection d'impédance Zone d’operation Zone d’operation ArgLd ArgLd ArgLd ArgLd Zone d’operation Aucune zone Aucune zone d’operation d’operation en06000414.vsd IEC06000414 V1 FR Figure 124: Influence de la logique d'empiètement de charge sur la caractéristique. Sorties La sortie du sélecteur de phase basé sur les composantes de séquence et du sélecteur de phase à...
Page 254 Section 5 1MRK504086-UFR B Protection d'impédance Une logique supplémentaire est utilisée pour traiter les cas où les sorties phase- terre doivent être activées lorsque l'entrée terre G n'est pas activée. Le signal de sortie STCNDPLE est activé lorsque l'empiètement de charge fonctionne.
Page 255 Section 5 1MRK504086-UFR B Protection d'impédance Tableau 110: FMPSPDIS Signaux de sortie Type Description STL1 BOOLEAN Défaut détecté en phase L1 STL2 BOOLEAN Défaut détecté en phase L2 STL3 BOOLEAN Défaut détecté en phase L3 STPE BOOLEAN Défaut de terre détecté STCNDPHS INTEGER Démarrages codés en binaire à...
Page 256 Section 5 1MRK504086-UFR B Protection d'impédance 5.6.6 Données techniques Tableau 113: Identification de la phase défectueuse avec l'empiètement de charge (PDIS, 21) Fonction Plage ou valeur Précision Courant de fonctionnement (5-30) % de I ± 1,0 % de I base minimum Critères d'empiètement de (0,5–3000) W/phase...
Page 257 Section 5 1MRK504086-UFR B Protection d'impédance 5.7.2 Principe de fonctionnement 5.7.2.1 Elément d'impédance directionnelle pour la caractéristique mho, ZDM L'évaluation du sens s'effectue dans le bloc fonctionnel ZDM. L'équation l'équation sont utilisées pour déterminer si le défaut est dans le sens direct pour les défauts phase-terre et phase-phase respectivement.
Page 258 Section 5 1MRK504086-UFR B Protection d'impédance Point de portée Zset ArgNegRes -ArgDir en06000416.vsd IEC06000416 V1 FR Figure 126: Réglage des angles pour la discrimination des défauts de sens direct La caractéristique directionnelle inverse est identique à la caractéristique directionnelle directe après rotation de 180 degrés. La tension de polarisation est disponible tant que la tension de séquence directe dépasse 5 % de la tension de base définie UBase.
Page 259 Section 5 1MRK504086-UFR B Protection d'impédance bit 11 bit 10 bit 9 bit 8 bit 7 bit 6 (2048) (1024) (512) (256) (128) (64) STRVL3L1= STRVL2L3= STRVL1L2= STRVL3N=1 STRVL2N=1 STRVL1N=1 bit 5 bit 4 bit 3 bit 2 bit 1 bit 0 (32) (16)
Page 260 Section 5 1MRK504086-UFR B Protection d'impédance forte charge. Pour résoudre ces problèmes, un élément directionnel supplémentaire est utilisé. Pour les défauts phase-terre, les éléments directionnels utilisant des composantes de séquence sont très fiables pour la discrimination directionnelle. L'élément directionnel peut être basé sur l'un des types de polarisations suivants : •...
Page 261 Section 5 1MRK504086-UFR B Protection d'impédance Line Angle caractéristique K*I0 U0 + K*I0 en 06000418 . vsd IEC06000418 V1 FR Figure 128: Principe de compensation homopolaire Il est à noter que l'élément directionnel supplémentaire basée sur la séquence ne peut pas fournir d'informations par phase sur le sens du défaut. C'est pour cette raison qu'il s'agit d'une fonction ET avec l'élément directionnel normal qui fonctionne par phase.
Page 262 Section 5 1MRK504086-UFR B Protection d'impédance ZDA1- ZDARDIR STFWPE STRVPE I3PPOL DIREFCND DIRCND en06000425.vsd IEC06000425 V1 FR Figure 131: Bloc fonctionnel ZDA 5.7.4 Signaux d'entrée et de sortie Tableau 114: ZDMRDIR Signaux d'entrée Type Description défaut GROUP Connexion de groupe pour courant abs 1 SIGNAL GROUP Connexion de groupe pour tension abs 1...
Page 263 Section 5 1MRK504086-UFR B Protection d'impédance Valeurs (plage) Unité Seuil Par défaut Description ArgDir 5 - 45 Deg. Angle de périmètre dans le quatrième quadrant dans le sens aval IMinOpPE 5 - 30 % IB Courant de phase minimum pour libérer les boucles Phase-Terre IMinOpPP 5 - 30...
Page 264 Section 5 1MRK504086-UFR B Protection d'impédance Tableau 117: Modes de fonctionnement pour la logique de préférence de phase Mode de Description fonctionnement Pas de filtre, les boucles de mesure phase-phase ne sont pas bloquées lors de défauts entre une phase et la terre. Le déclenchement est autorisé sans aucune préférence de phase particulière lors de défauts multiples (cross-country).
Page 265 Section 5 1MRK504086-UFR B Protection d'impédance • la tension entre phases mesurée dans au moins l'une des combinaisons de phases a été inférieure au paramètre de réglage UPP< pendant plus de 20 ms. • Au moins une des tensions de phase est inférieure au paramètre de réglage UPN<...
Page 266 Section 5 1MRK504086-UFR B Protection d'impédance STUL1 STUL2 Discrimination de UL3UL1 STUL3 tension et de courant UPN< START UPP< IN> détection de défauts UN> transversaux TRL1 OperatingMode RELL1N évaluation de préférence de RELL2N phase STCND Blk1PhTr BLOCK en06000323.vsd IEC06000323 V1 FR Figure 132: Schéma fonctionnel simplifié...
Page 267 Section 5 1MRK504086-UFR B Protection d'impédance 5.8.4 Signaux d'entrée et de sortie Tableau 118: PPLPHIZ Signaux d'entrée Type Description défaut GROUP Signal de groupe pour entrée de courant SIGNAL GROUP Signal de groupe pour entrée de tension SIGNAL BLOCK BOOLEAN Bloc de fonction RELL1N BOOLEAN...
Page 268 Section 5 1MRK504086-UFR B Protection d'impédance Valeurs (plage) Unité Seuil Par défaut Description 0.000 - 60.000 0.001 0.100 Délai de détection (pick-up) pour tension résiduelle tOffUN 0.000 - 60.000 0.001 0.100 Retard à la retombée pour tension résiduelle 0.000 - 60.000 0.001 0.150 Délai de détection (pick-up) pour courant...
Page 269 Section 5 1MRK504086-UFR B Protection d'impédance La fonction de détection des oscillations de puissance est utilisée pour détecter les oscillations de puissance et lancer le blocage de zones de protection de distance sélectionnées. L'apparition de courants de défaut de terre lors d'une oscillation de puissance peut bloquer la fonction de détection d'oscillations de puissance permettant l'élimination du défaut.
Page 270 Section 5 1MRK504086-UFR B Protection d'impédance æ ö ç ç ÷ ÷ £ Rset è ø (Équation 84) EQUATION1183 V1 FR æ ö ç ç ÷ ÷ £ Xset è ø (Équation 85) EQUATION1184 V1 FR et X sont les limites R et X, qui sont expliquées plus en détail dans les sections suivantes.
Page 271 Section 5 1MRK504086-UFR B Protection d'impédance d'empiètement de charge. La distance à la limite interne de charge résistive RLdInRv est déterminée à l'aide du paramètre de réglage kLdRRv dans l'équation 87. × RLdInRv kLdRRv RLdOutRv (Équation 87) EQUATION1187 V1 FR La distance entre la limite interne et externe DRv est calculée à...
Page 272 Section 5 1MRK504086-UFR B Protection d'impédance • Le mode « 1 sur 3 » est basé sur la détection d'une oscillation de puissance dans l'une des trois phases. La figure présente la composition d'un signal de détection PSD-DET-L1 dans cette phase particulière. •...
Page 273 Section 5 1MRK504086-UFR B Protection d'impédance IEC01000057-TIFF V1 FR Figure 136: Détection d'oscillation de puissance pour le mode de fonctionnement 1 sur 3 et 2 sur 3 ZOUTL1 ZOUT ZOUTL2 ZINL1 ZOUTL3 ZINL2 ZINL3 TRSP I0CHECK 10 ms BLKI02 INHIBIT -loop BLKI01 BLOCK...
Page 274 Section 5 1MRK504086-UFR B Protection d'impédance 5.9.2.5 Conditions de fonctionnement et d'inhibition La figure présente un schéma logique simplifié de la fonction PSD. Les signaux internes DET1of3 et DET2of3 se rapportent aux schémas logiques détaillés de la figure et de la figure respectivement.
Page 275 Section 5 1MRK504086-UFR B Protection d'impédance 5.9.3 Bloc fonctionnel PSD1- ZMRPSB_78 START ZOUT BLOCK BLKI01 BLKI02 BLK1PH REL1PH BLK2PH REL2PH I0CHECK TRSP EXTERNAL en06000264.vsd IEC06000264 V1 FR Figure 138: Bloc fonctionnel PSD 5.9.4 Signaux d'entrée et de sortie Tableau 122: ZMRPSB Signaux d'entrée Type Description...
Page 276 Section 5 1MRK504086-UFR B Protection d'impédance Tableau 123: ZMRPSB Signaux de sortie Type Description START BOOLEAN Oscillation de puissance détectée ZOUT BOOLEAN Impédance mesurée dans les limites externes d'impédance BOOLEAN Impédance mesurée à l'intérieur des limites internes d'impédance 5.9.5 Paramètres de réglage Tableau 124: ZMRPSB Réglages de groupe (de base) Valeurs (plage)
Page 277 Section 5 1MRK504086-UFR B Protection d'impédance Tableau 125: ZMRPSB Réglages de groupe (avancés) Valeurs (plage) Unité Seuil Par défaut Description 0.000 - 60.000 0.001 0.045 Temporisation de détection des premières oscillations de puissance 0.000 - 60.000 0.001 0.015 Temporisation de détection des oscillations de puissance ultérieures 0.000 - 60.000 0.001...
Page 278 Section 5 1MRK504086-UFR B Protection d'impédance • Partie communication et déclenchement. Elle fournit un déclenchement sélectif en se basant sur des zones de spéciales protection de distance et une logique de communication de schéma, qui ne sont pas bloquées lors d'oscillations du système.
Page 279 Section 5 1MRK504086-UFR B Protection d'impédance Un niveau 1 logique sur l'entrée fonctionnelle CSUR, qui est normalement connectée à la sortie fonctionnelle TRIP d'une zone d'envoi de porteuse pour oscillation de puissance, active la sortie fonctionnelle CS, si la fonction n'est pas bloquée par l'une des conditions ci-dessus.
Page 280 Section 5 1MRK504086-UFR B Protection d'impédance • Le signal d'entrée fonctionnelle STPSD doit être un zéro logique. Cela signifie que la fonction PSD ne doit pas détecter d'oscillations de puissance sur la ligne électrique protégée. • L'entrée fonctionnelle STZMPSD doit être un 1 logique. Cela signifie que l'impédance doit être détectée à...
Page 281 Section 5 1MRK504086-UFR B Protection d'impédance 5.10.4 Signaux d'entrée et de sortie Tableau 127: ZMRPSL Signaux d'entrée Type Description défaut BLOCK BOOLEAN Bloc de fonction STZMUR BOOLEAN Démarrage de la zone raccourcie STZMOR BOOLEAN Démarrage de la zone allongée STPSD BOOLEAN Oscillation de puissance détectée STDEF...
Page 282 Section 5 1MRK504086-UFR B Protection d'impédance Valeurs (plage) Unité Seuil Par défaut Description 0.000 - 60.000 0.001 0.100 Temporisation conditionnelle pour envoyer l'envoi de porteuse au moment des oscillations de puissance tTrip 0.000 - 60.000 0.001 0.100 Temporisation conditionnelle pour le déclenchement en cas d'oscillations de puissance tBlkTr...
Page 283 Section 6 1MRK504086-UFR B Protection de courant Section 6 Protection de courant A propos de ce chapitre Ce chapitre décrit les fonctions de protection de courant. Celles-ci incluent des fonctions telles que protection instantanée à maximum de courant de phase, protection à...
Page 284 Section 6 1MRK504086-UFR B Protection de courant Il existe un réglage du mode de fonctionnement (OpMode) : "1 out of 3" (1 sur 3) ou "2 out of 3" (2 sur 3). Si le paramètre est réglé sur "1 out of 3", un signal de déclenchement de phase quelconque sera activé.
Page 285 Section 6 1MRK504086-UFR B Protection de courant 6.1.5 Paramètres de réglage Tableau 132: PHPIOC Réglages de groupe (de base) Valeurs (plage) Unité Seuil Par défaut Description Operation Opération Off/On Encl. IBase 1 - 99999 3000 Courant de base OpMode 2 sur 3 1 sur 3 Sélectionner le mode d'opération 2-sur 1 sur 3...
Page 286 Section 6 1MRK504086-UFR B Protection de courant Nom du bloc fonctionnel : TOCx- Symbole graphique CEI 60617 : Numéro ANSI : 51/67 3I> Nom de nœud logique CEI 61850 : OC4PTOC TOC-REVA V1 FR 6.2.1 Introduction La fonction de protection à maximum de courant de phase à quatre seuils possède une temporisation à...
Page 287 Section 6 1MRK504086-UFR B Protection de courant Élément de surintensité faultState dirPh1Flt faultState élément à 4 étapes - un élément dirPh2Flt directionnel par étape START dirPh3Flt TRIP harmRestrBlock élément retardateur d'harmonique enableDir sélection de mode enableStep1-4 DirectionalMode1-4 en05000740.vsd IEC05000740 V1 FR Figure 143: Aperçu fonctionnel de TOC.
Page 288 Section 6 1MRK504086-UFR B Protection de courant fonctionnement pour la fonction (I1>, I2>, I3> ou I4>). Si un courant de phase est supérieur au courant de fonctionnement défini, un signal provenant du comparateur pour cette phase et ce seuil est établi à "vrai". Ce signal activera immédiatement le signal de sortie de démarrage pour cette phase/ce seuil, le signal de démarrage commun aux trois phases pour ce seuil et un signal de démarrage commun.
Page 289 Section 6 1MRK504086-UFR B Protection de courant Le réglage directionnel est donné sous forme d'angle caractéristique AngleRCA pour la fonction et de fenêtre d'angle AngleROA. Inversion Avant en 05000745 .vsd IEC05000745 V1 FR Figure 144: Caractéristique directionnelle de la protection à maximum de courant de phase La valeur par défaut de AngleRCA est –65°.
Page 290 Section 6 1MRK504086-UFR B Protection de courant fonction peut être bloquée depuis l'entrée binaire BLOCK. Les signaux de démarrage issus de la fonction peuvent être bloqués depuis l'entrée binaire BLKST. Les signaux de déclenchement issus de la fonction peuvent être bloqués depuis l'entrée binaire BLKTR.
Page 291 Section 6 1MRK504086-UFR B Protection de courant 6.2.4 Signaux d'entrée et de sortie Tableau 135: OC4PTOC Signaux d'entrée Type Description défaut GROUP Signal de groupe pour entrée de courant SIGNAL GROUP Signal de groupe pour entrée de tension SIGNAL BLOCK BOOLEAN Bloc de fonction BLKTR...
Page 292 Section 6 1MRK504086-UFR B Protection de courant Type Description TR2L3 BOOLEAN Signal de déclenchement en provenance du seuil 2 phase L3 TR3L1 BOOLEAN Signal de déclenchement en provenance du seuil 3 phase L1 TR3L2 BOOLEAN Signal de déclenchement du seuil 3 phase L2 TR3L3 BOOLEAN Signal de déclenchement du seuil 3 phase L3...
Page 293 Section 6 1MRK504086-UFR B Protection de courant 6.2.5 Paramètres de réglage Tableau 137: OC4PTOC Réglages de groupe (de base) Valeurs (plage) Unité Seuil Par défaut Description Operation Opération Off/On Encl. IBase 1 - 99999 3000 Courant de base UBase 0.05 - 2000.00 0.05 400.00 Tension de base...
Page 294 Section 6 1MRK504086-UFR B Protection de courant Valeurs (plage) Unité Seuil Par défaut Description Characterist2 Ext. inv. ANSI Temps déf. ANSI Sélection du type de courbe de Très inv. ANSI temporisation pour seuil 2 ANSI Norm. inv. ANSI Mod. inv. Temps déf.
Page 295 Section 6 1MRK504086-UFR B Protection de courant Valeurs (plage) Unité Seuil Par défaut Description t3Min 0.000 - 60.000 0.001 0.000 Temps de fonctionnement minimum pour courbes inverses pour le seuil 3 I3Mult 1.0 - 10.0 Multiplicateur pour le réglage du courant, seuil 3 DirMode4 Non directionnel...
Page 296 Section 6 1MRK504086-UFR B Protection de courant Valeurs (plage) Unité Seuil Par défaut Description tBCrv1 0.00 - 20.00 0.01 0.00 Paramètre B destiné à la courbe programmable par l'utilisateur pour le seuil 1 tCCrv1 0.1 - 10.0 Paramètre C pour courbe programmable par l'utilisateur pour le seuil 1 tPRCrv1 0.005 - 3.000...
Page 297 Section 6 1MRK504086-UFR B Protection de courant Valeurs (plage) Unité Seuil Par défaut Description tACrv3 0.005 - 200.000 0.001 13.500 Paramètre A destiné à la courbe programmable par l'utilisateur pour le seuil 3 tBCrv3 0.00 - 20.00 0.01 0.00 Paramètre B destiné à la courbe programmable par l'utilisateur pour le seuil 3 tCCrv3...
Page 298 Section 6 1MRK504086-UFR B Protection de courant Tableau 139: OC4PTOC Réglages de non-groupe (de base) Valeurs (plage) Unité Seuil Par défaut Description MeasType Sélection entre mesure RMS (Valeur Efficace) et TFD 6.2.6 Données techniques Tableau 140: Protection à maximum de courant de phase à quatre seuils (POCM, 51/67) Fonction Plage de réglage Précision...
Page 299 Section 6 1MRK504086-UFR B Protection de courant 6.3.1 Introduction La fonction à maximum de courant simple entrée possède une portée étendue transitoire faible et des temps de déclenchement courts afin de pouvoir l'utiliser comme protection instantanée contre les défauts à la terre, avec une portée typiquement limitée à...
Page 300 Section 6 1MRK504086-UFR B Protection de courant 6.3.4 Signaux d'entrée et de sortie Tableau 141: EFPIOC Signaux d'entrée Type Description défaut GROUP Courants triphasés SIGNAL BLOCK BOOLEAN Bloc de fonction BLKAR BOOLEAN Entrée de blocage pour le réenclenchement MULTEN BOOLEAN Activer le multiplicateur de courant Tableau 142: EFPIOC Signaux de sortie...
Page 301 Section 6 1MRK504086-UFR B Protection de courant Fonction Plage ou valeur Précision Temps de réinitialisation 35 ms (typique) de 10 à 0 x I défini Temps d'impulsion critique 2 ms (typique) de 0 à 10 x I défini Dépassement de portée <...
Page 302 Section 6 1MRK504086-UFR B Protection de courant 6.4.2 Principe de fonctionnement Cette fonction possède les trois " entrée analogiques " suivantes sur son bloc fonctionnel dans l'outil de configuration : I3P, entrée de la fonction « Grandeur de fonctionnement ». U3P, entrée de la fonction «...
Page 303 Section 6 1MRK504086-UFR B Protection de courant Le courant résiduel est prétraité par un filtre de Fourier discret. Le phaseur de la composante de fréquence fondamentale du courant résiduel est ainsi obtenu. L'amplitude du phaseur est employée dans la fonction TEF pour la comparer avec la valeur de courant de fonctionnement définie pour les quatre seuils (Pickup1, Pickup2, Pickup3 ou Pickup4).
Page 304 Section 6 1MRK504086-UFR B Protection de courant activer la polarisation par tension, l'amplitude de la tension de polarisation doit être supérieure à une valeur minimale définie par le paramètre de réglage UpolMin. Il est à noter que –3Uo est utilisé pour déterminer l'emplacement du défaut de terre. Ainsi le paramètre de réglage ROT3U0, que l'on trouve dans les réglages généraux (General Settings) pour la fonction de Défaut de terre, possède une valeur par défaut "ROT3U0=180 deg".
Page 305 Section 6 1MRK504086-UFR B Protection de courant qui sera ensuite employée en association avec le phaseur du courant de fonctionnement afin de déterminer sens du défaut de terre (c'est-à-dire direct/ inverse). Pour activer la polarisation par courant, l'amplitude du courant de polarisation doit être supérieure à...
Page 306 Section 6 1MRK504086-UFR B Protection de courant protection contre les défauts à la terre basés sur la communication (c'est-à-dire à autorisation ou à verrouillage). Élément de blocage par la deuxième harmonique avec fonction supplémentaire pour blocage verrouillé pendant la commutation des transformateurs parallèles. La fonction de commutation sur défaut avec logique Under-Time intégrée pour détection des problèmes de disjoncteur pendant la séquence d'ouverture ou de fermeture du disjoncteur.
Page 307 Section 6 1MRK504086-UFR B Protection de courant Le schéma logique simplifié pour un seul étage à maximum de courant résiduel est illustré sur la figure suivante : BLKTR TRINx Characteristx=DefTime a>b ENMULTx STINx INxMult INx> Inverse BLKSTx BLOCK Characteristx=Inverse 2ndH_BLOCK_Int HarmRestrain1=Désactivée STAGEx_DIR_Int DirModex=Absent...
Page 308 Section 6 1MRK504086-UFR B Protection de courant Quand polMethod=Voltage, U est utilisée comme grandeur de polarisation. VPol Quand polMethod=Current, U est utilisée comme grandeur de polarisation. IPol Quand polMethod=Dual, U est utilisée comme grandeur de polarisation. TotPol Les grandeurs de fonctionnement et de polarisation sont ensuite employées dans l'élément directionnel, comme indiqué...
Page 309 Section 6 1MRK504086-UFR B Protection de courant STFW=1 quand l'amplitude de la grandeur de fonctionnement est supérieure au paramètre de réglage IN>Dir et que l'élément de supervision directionnelle détecte un défaut dans le sens direct. STRV=1 quand l'amplitude de la grandeur de fonctionnement est supérieure à 60 % de la valeur du paramètre de réglage IN>Dir et que l'élément de supervision directionnelle détecte un défaut dans le sens inverse.
Page 310 Section 6 1MRK504086-UFR B Protection de courant 6.4.2.8 Élément de blocage par la deuxième harmonique Une retenue par harmonique de la fonction peut être choisie. Si le rapport entre la composante de deuxième harmonique et la composante de fréquence fondamentale du courant résiduel dépasse le niveau prédéfini (défini par le réglage paramétrique 2ndHarmStab) l'un quelconque des quatre étages à...
Page 311 Section 6 1MRK504086-UFR B Protection de courant Le schéma logique simplifié pour la fonction de blocage par la deuxième harmonique est illustré sur la figure suivante : BLOCK 2ndHarmStab Extraire la composante 2NDHARMD du courant harmonique a>b de rang 2 Extraire la composante du courant fondamental t=70ms...
Page 312 Section 6 1MRK504086-UFR B Protection de courant une temporisation définie tSOTF. Cette temporisation est normalement réglée à un délai court (100 ms par défaut). La logique Under-Time utilise toujours le signal de démarrage du seuil 4.La logique Under-Time est normalement réglée de façon à fonctionner pour un niveau de courant inférieur à...
Page 313 Section 6 1MRK504086-UFR B Protection de courant en06000643.vsd IEC06000643 V1 FR Figure 151: Schéma logique simplifié des fonctions SOTF et Under-Time Schéma Logique EF - Le schéma logique simplifié de la fonction EF complète est illustré sur la Figure 1 suivante : Manuel de référence technique...
Page 314 Section 6 1MRK504086-UFR B Protection de courant signal au schéma de communication Élément de contrôle directionnel INPol Élément Élément à maximum operatingCurrent TRIP directionnel de courant à 4 seuils earthFaultDirection Un élément par seuil angleValid DirMode enableDir harmRestrBlock Élément de retenue ≥1 par harmonique start step 2, 3 and 4...
Page 315 Section 6 1MRK504086-UFR B Protection de courant 6.4.4 Signaux d'entrée et de sortie Tableau 146: EF4PTOC Signaux d'entrée Type Description défaut GROUP Connexion courant SIGNAL GROUP Connexion de la tension de polarisation SIGNAL I3PPOL GROUP Connexion du courant de polarisation SIGNAL BLOCK BOOLEAN...
Page 316 Section 6 1MRK504086-UFR B Protection de courant Type Description STSOTF BOOLEAN Signal de démarrage de la fonction d'enclenchement sur défaut à la terre STFW BOOLEAN Signal de démarrage directionnel sens aval STRV BOOLEAN Signal de démarrage directionnel amont 2NDHARMD BOOLEAN Signal de blocage de 2e harmonique 6.4.5 Paramètres de réglage...
Page 317 Section 6 1MRK504086-UFR B Protection de courant Valeurs (plage) Unité Seuil Par défaut Description HarmResSOTF Activer la fonction de retenue des Encl. harmoniques dans la fonction d'enclenchement sur défau t(SOTF) tSOTF 0.000 - 60.000 0.001 0.200 Temporisation pour SOTF 0.000 - 60.000 0.001 1.000 Délai actif pour enclenchement sur défaut...
Page 318 Section 6 1MRK504086-UFR B Protection de courant Valeurs (plage) Unité Seuil Par défaut Description Characterist2 Ext. inv. ANSI Temps déf. ANSI Type de courbe de temporisation pour Très inv. ANSI seuil 2 ANSI Norm. inv. ANSI Mod. inv. Temps déf. ANSI L.T.E.
Page 319 Section 6 1MRK504086-UFR B Protection de courant Valeurs (plage) Unité Seuil Par défaut Description 0.05 - 999.00 0.01 0.05 Multiplicateur temporel destiné au retard dépendant du seuil 3 IN3Mult 1.0 - 10.0 Multiplicateur destiné à l'ajustement d'échelle de la valeur de réglage du courant pour seuil 3 t3Min 0.000 - 60.000...
Page 320 Section 6 1MRK504086-UFR B Protection de courant Tableau 149: EF4PTOC Réglages de groupe (avancés) Valeurs (plage) Unité Seuil Par défaut Description ActUnderTime Position du Position du Sélectionner le signal pour l'activation disjoncteur disjoncteur avant délai (Pos. disjoncteur/Commande Commande de Disj disjoncteur) tUnderTime 0.000 - 60.000...
Page 321 Section 6 1MRK504086-UFR B Protection de courant Valeurs (plage) Unité Seuil Par défaut Description tCRCrv2 0.1 - 10.0 Paramètre CR destiné à la courbe programmable par l'utilisateur pour le seuil 2 ResetTypeCrv3 Instantané Instantané Type de courbe de réinitialisation pour le Réinitialisation CEI seuil3 Réinitialisation...
Page 322 Section 6 1MRK504086-UFR B Protection de courant Valeurs (plage) Unité Seuil Par défaut Description tPRCrv4 0.005 - 3.000 0.001 0.500 Paramètre PR destiné à la courbe programmable par l'utilisateur pour le seuil 4 tTRCrv4 0.005 - 100.000 0.001 13.500 Paramètre TR destiné à la courbe programmable par l'utilisateur pour le seuil 4 tCRCrv4...
Page 323 Section 6 1MRK504086-UFR B Protection de courant Protection directionnelle sensible à puissance résiduelle et à maximum de courant résiduel (PSDE, 67N) Nom du bloc fonctionnel : SDEx- Symbole graphique CEI 60617 : Numéro ANSI : 67N Nom de nœud logique CEI 61850 : SDEPSDE 6.5.1 Introduction...
Page 324 Section 6 1MRK504086-UFR B Protection de courant Comme l'amplitude du courant résiduel est indépendante de l'emplacement du défaut, la sélectivité de la protection de défaut de terre est obtenue par la sélectivité temporelle. Quand la protection directionnelle sensible à maximum de courant résiduel doit- elle être utilisée et quand la protection directionnelle sensible à...
Page 325 Section 6 1MRK504086-UFR B Protection de courant RCA = 0°, ROA = 90° = ang(3I ) - ang(3U en06000648.vsd IEC06000648 V1 FR Figure 154: RCADir réglé à 0° RCA = -90°, ROA = 90° = ang(3I ) – ang(U en06000649.vsd IEC06000649 V1 FR Figure 155: RCADir réglé...
Page 326 Section 6 1MRK504086-UFR B Protection de courant sortie binaires TRIP et TRDIRIN sont activés. Le déclenchement de cette sous- fonction possède une temporisation à temps constant. Il est possible d'augmenter le niveau de fonctionnement des courants pour lesquels l'angle φ est supérieur à une valeur définie comme illustré sur la figure ci-dessous. Ceci équivaut à...
Page 327 Section 6 1MRK504086-UFR B Protection de courant IEC06000651 V1 FR Figure 157: Explication de RCAcomp. Protection directionnelle à puissance résiduelle mesurant 3I0 3U0 cos φ φ est défini comme l'angle entre le courant résiduel 3I et la tension de référence, compensé...
Page 328 Section 6 1MRK504086-UFR B Protection de courant Cette variante offre la possibilité de choisir entre la temporisation à temps défini et la temporisation à temps inverse. La temporisation à temps inverse est définie comme : × × × kSN (3I 3U cos (reference)) ×...
Page 329 Section 6 1MRK504086-UFR B Protection de courant Cette variante doit posséder une temporisation à temps défini (indépendant ou constant). Fonctions directionnelles Pour toutes les fonctions directionnelles, il existe des signaux directionnels de démarrage détection STFW : défaut dans le sens direct, et STRV : démarreage détection dans le sens inverse.
Page 330 Section 6 1MRK504086-UFR B Protection de courant Le déclenchement par cette fonction peut être bloqué depuis l'entrée binaire BLKUN. Quand la fonction est activée, le signal de sortie binaire STUN est activé. Si l'activation est active après la temporisation tUNNonDir TRIP et TRUN sont activés.
Page 331 Section 6 1MRK504086-UFR B Protection de courant 6.5.3 Bloc fonctionnel SDE1- SDEPSDE_67N TRIP TRDIRIN BLOCK TRNDIN BLKTR TRUN BLKTRDIR START BLKNDN STDIRIN BLKUN STNDIN STUN STFW STRV STDIR UNREL en07000032.vsd IEC07000032 V1 FR Figure 160: Bloc fonctionnel SDE 6.5.4 Signaux d'entrée et de sortie Tableau 151: SDEPSDE Signaux d'entrée Type...
Page 332 Section 6 1MRK504086-UFR B Protection de courant Type Description STDIRIN BOOLEAN Démarrage de la fonction directionnelle à maximum de courant résiduel STNDIN BOOLEAN Démarrage de la fonction non directionnelle à maximum de courant résiduel STUN BOOLEAN Démarrage du maximum de tnesion résiduelle non directionnelle STFW BOOLEAN...
Page 333 Section 6 1MRK504086-UFR B Protection de courant Valeurs (plage) Unité Seuil Par défaut Description OpINNonDir> Opération de la protection de Encl. surintensité résiduelle non directionnelle INNonDir> 1.00 - 400.00 % IB 0.01 10.00 Régler le seuil de la fonction à maximum de courant résiduel non directionnelle, en % Ib tINNonDir...
Page 334 Section 6 1MRK504086-UFR B Protection de courant Tableau 154: SDEPSDE Réglages de groupe (avancés) Valeurs (plage) Unité Seuil Par défaut Description tReset 0.000 - 60.000 0.001 0.040 Temporisation en sec. utilisée pour la réinitialisation des tempos à temps défini tPCrv 0.005 - 3.000 0.001 1.000...
Page 335 Section 6 1MRK504086-UFR B Protection de courant 6.5.6 Données techniques Tableau 157: Protection directionnelle sensible et à maximum de courant résiduel et protection de puissance (PSDE, 67N) Fonction Plage ou valeur Précision Niveau de fonctionnement pour (0,25-200,00) % de l ±...
Page 336 Section 6 1MRK504086-UFR B Protection de courant Protection contre les surcharges thermiques, deux constantes de temps (PTTR, 49) Nom du bloc fonctionnel : TTRx- Symbole graphique CEI 60617 : Numéro ANSI : 49 Nom de nœud logique CEI 61850 : TRPTTR SYMBOL-A V1 FR 6.6.1...
Page 337 Section 6 1MRK504086-UFR B Protection de courant æ ö = ç ÷ ç ÷ final è ø (Équation 100) EQUATION1171 V1 FR Où : est le plus grand des courants de phase et est un courant de référence donné réf Si la température relative calculée est supérieure au seuil de température relative correspondant au courant de service (déclenchement) défini, un signal de sortie de démarrageSTART est activé.
Page 338 Section 6 1MRK504086-UFR B Protection de courant établi. Quand la température du composant atteint le seuil de déclenchement correspondant à un courant continu égal à ITrip le signal de sortie TRIP est établi. Un calcul du temps de fonctionnement actuel est également effectué avec le courant actuel.
Page 339 Section 6 1MRK504086-UFR B Protection de courant Temp finale > START Temp déclenchement constante thermique effective Calcul de la constante thermique Calcul de la température finale Temp ALARM1 effective > Temp ALARM2 Alarme1, Alarme2 Courant de base utilisé Temp TRIP effective >...
Page 340 Section 6 1MRK504086-UFR B Protection de courant 6.6.3 Bloc fonctionnel TTR1- TRPTTR_49 TRIP BLOCK START COOLING ALARM1 ENMULT ALARM2 RESET LOCKOUT WARNING en06000272.vsd IEC06000272 V1 FR Figure 162: Bloc fonctionnel TTR 6.6.4 Signaux d'entrée et de sortie Tableau 158: TRPTTR Signaux d'entrée Type Description défaut...
Page 341 Section 6 1MRK504086-UFR B Protection de courant 6.6.5 Paramètres de réglage Tableau 160: TRPTTR Réglages de groupe (de base) Valeurs (plage) Unité Seuil Par défaut Description Operation Opération Off/On Encl. IBase 1 - 99999 3000 Courant de base en A IRef 10.0 - 1000.0 % IB...
Page 342 Section 6 1MRK504086-UFR B Protection de courant Valeurs (plage) Unité Seuil Par défaut Description ThetaInit 0.0 - 95.0 50.0 Chaleur initiale contenue, en % de la valeur de déclenchement lié à la chaleur contenue Warning 1.0 - 500.0 30.0 Réglage du temps, en dessous duquel l'avertissement doit être établi (en min.) tPulse 0.01 - 0.30...
Page 343 Section 6 1MRK504086-UFR B Protection de courant de la protection contre les défaillances de disjoncteur peut être basé sur le courant, sur des contacts ou sur une combinaison des de ces principes. Un contrôle du courant avec un temps de réinitialisation extrêmement court est utilisé...
Page 344 Section 6 1MRK504086-UFR B Protection de courant déclenchement de secours après un délai réglable supplémentaire, après le premier déclenchement de secours. En outre, les possibilités suivantes sont disponibles : • La durée minimale de l'impulsion de redéclenchement, de l'impulsion de déclenchement de réserve et de l'impulsion de déclenchement de réserve 2 est réglable.
Page 345 Section 6 1MRK504086-UFR B Protection de courant IEC05000485 V1 FR Figure 164: Schéma logique simplifié de la fonction de déclenchement de secours Les signaux logiques internes STIL1, STIL2, STIL3 ont pour valeur logique 1 quand le courant de la phase correspondante a une amplitude supérieure au paramètre de réglage IP>.
Page 346 Section 6 1MRK504086-UFR B Protection de courant plus de 1 courant élevé t 2MPh 1 of 3 TRBU 1 of 4 TRBU2 2 of 3 CBALARM CBFLT CBALARM en06000223.vsd IEC06000223 V1 FR Figure 165: Schéma logique simplifié de la fonction de déclenchement de secours 6.7.3 Bloc fonctionnel BFP1-...
Page 347 Section 6 1MRK504086-UFR B Protection de courant 6.7.4 Signaux d'entrée et de sortie Tableau 162: CCRBRF Signaux d'entrée Type Description défaut GROUP Connexion courant SIGNAL BLOCK BOOLEAN Bloc de fonction START BOOLEAN Démarrage triphasé de la fonction de protection contre les défaillances du disjoncteur STL1 BOOLEAN Signal de démarrage de la phase L1...
Page 348 Section 6 1MRK504086-UFR B Protection de courant 6.7.5 Paramètres de réglage Tableau 164: CCRBRF Réglages de groupe (de base) Valeurs (plage) Unité Seuil Par défaut Description Operation Opération Off/On Encl. IBase 1 - 99999 3000 Courant de base FunctionMode Courant Courant Principe de détection pour Contact...
Page 349 Section 6 1MRK504086-UFR B Protection de courant Fonction Plage ou valeur Précision Rapport de remise à zéro, > 95 % courant résiduel Niveau de courant de phase (5-200) % de l ± 1,0 % de I avec I £ I base pour blocage de la fonction de ±...
Page 350 Section 6 1MRK504086-UFR B Protection de courant en connectant les contacts auxiliaires du disjoncteur de sorte qu'une discordance des pôles soit indiquée. Ceci est illustré en figure C.B. Signal de discordance des pôles depuis C.B. en05000287.vsd IEC05000287 V1 FR Figure 167: Logique externe de détection de la discordance des pôles Le signal binaire unique est connecté...
Page 351 Section 6 1MRK504086-UFR B Protection de courant Une discordance des pôles peut également être détectée grâce à une mesure de courant à sélectivité de phase. Les courants de phase échantillonnés sont prétraités dans un bloc DFT (filtre de Fourier discret).La valeur efficace de chaque courant de phase est déduite des composantes de fréquence fondamentale de chaque courant de phase.
Page 352 Section 6 1MRK504086-UFR B Protection de courant Le signal BLOCK est un signal de blocage à usage général de la fonction de discordance des pôles. Il peut être connecté à une entrée binaire du terminal afin de recevoir une commande de blocage de la part des dispositifs externes ou être logiciellement connecté...
Page 353 Section 6 1MRK504086-UFR B Protection de courant de 200 ms permet d' éviter un fonctionnement indésirable pendant des conditions de charge asymétriques. La fonction de discordance des pôles reçoit l'information qu'une commande de déclenchement ou de fermeture a été donnée au disjoncteur par le biais des entrées CLOSECMD (pour l'information de commande de fermeture) et OPENCMD (pour l'information de commande d'ouverture).
Page 354 Section 6 1MRK504086-UFR B Protection de courant Type Description défaut POLE2OPN BOOLEAN Indication d'ouverture du pôle deux de la part du disjoncteur POLE2CL BOOLEAN Indication de fermeture du pôle deux de la part du disjoncteur POLE3OPN BOOLEAN Indication d'ouverture du pôle trois de la part du disjoncteur POLE3CL BOOLEAN...
Page 355 Section 6 1MRK504086-UFR B Protection de courant Protection directionnelle à minimum de puissance (PDUP, 32) Nom du bloc fonctionnel : Symbole graphique CEI 60617 : Numéro ANSI : 32 P>< Nom de nœud logique CEI 61850 : SYMBOL-LL V1 FR 6.9.1 Introduction La tâche d'un alternateur dans une centrale électrique consiste à...
Page 356 Section 6 1MRK504086-UFR B Protection de courant Relais de minimum Relais de maximum de puissance de puissance ligne de ligne de fonctionnement fonctionnement marge marge point de point de fonctionnement sans fonctionnement sans couple de turbine couple de turbine en06000315.vsd IEC06000315 V1 FR Figure 171: Protection avec relais à...
Page 357 Section 6 1MRK504086-UFR B Protection de courant Tableau 171: Calcul de la puissance complexe measureMode Valeur définie : Formule utilisée pour le calcul de la puissance complexe L1, L2, L3 × × × (Équation 108) EQUATION1697 V1 FR Arone × ×...
Page 358 Section 6 1MRK504086-UFR B Protection de courant La fonction de puissance dispose d'une hystérésis réglable afin d'éviter toute instabilité. L'hystérésis absolue du seuil1(2) est Hysteresis1(2) = abs (Power1(2) + chute de puissance1(2)). Pour la protection de puissance directe basse d'un alternateur, le réglage de la puissance est très bas, normalement à...
Page 359 Section 6 1MRK504086-UFR B Protection de courant et au dessus de 100 % est constante et linéaire entre les deux, voir l'exemple de la figure 173. Compensation % d'Ir d'amplitude IAmpComp5 Courant mesuré IAmpComp30 IAmpComp100 % d'Ir 0-5%: Constante 5-30-100%: Linéaire >100%: Constante Compensation...
Page 360 Section 6 1MRK504086-UFR B Protection de courant 6.9.3 Bloc fonctionnel GUP1- GUPPDUP_37 TRIP TRIP1 BLOCK TRIP2 BLOCK1 START BLOCK2 START1 START2 PPERCENT QPERCENT en07000027.vsd IEC07000027 V1 FR Figure 174: Bloc fonctionnel GUP 6.9.4 Signaux d'entrée et de sortie Tableau 172: GUPPDUP Signaux d'entrée Type Description...
Page 361 Section 6 1MRK504086-UFR B Protection de courant 6.9.5 Paramètres de réglage Tableau 174: GUPPDUP Réglages de groupe (de base) Valeurs (plage) Unité Seuil Par défaut Description Operation Opération Off / On Encl. OpMode1 SousPuissance Mode d'opération 1 SousPuissance Power1 0.0 - 500.0 % SB Réglage de puissance pour le seuil 1 en % de Sbase...
Page 362 Section 6 1MRK504086-UFR B Protection de courant Tableau 176: GUPPDUP Réglages de non-groupe (de base) Valeurs (plage) Unité Seuil Par défaut Description IBase 1 - 99999 3000 Référence-Courant (courant primaire A) UBase 0.05 - 2000.00 0.05 400.00 Référence-Tension (tension primaire kV) Mode L1, L2, L3 Composante...
Page 363 Section 6 1MRK504086-UFR B Protection de courant Le générateur synchrone devient alors un moteur synchrone et commence à puiser l'énergie électrique dans reste du système électrique. Cet état opérationnel dans lequel différentes machines synchrones fonctionnent en moteurs, n'implique aucun risque pour la machine elle-même. Si l'alternateur en question est très gros et s'il consomme beaucoup d'énergie électrique, il peut être souhaitable de le déconnecter pour faciliter la tâche du reste du système électrique.
Page 364 Section 6 1MRK504086-UFR B Protection de courant choisi phaseurs courant déviation de calcul de S(angle) S(composant) S(angle) > Trip1 puissance en angle Power1 choisi phaseurs complexe caractéristique tension Start1 Trip2 S(angle) > Power2 Start2 P = POWRE Q = POWIM en06000567.vsd IEC06000567 V1 FR Figure 176:...
Page 365 Section 6 1MRK504086-UFR B Protection de courant measureMode Valeur définie : Formule utilisée pour le calcul de la puissance complexe = × × (Équation 125) EQUATION1703 V1 FR = × × (Équation 126) EQUATION1704 V1 FR = × × (Équation 127) EQUATION1705 V1 FR La puissance active et réactive est disponible à...
Page 366 Section 6 1MRK504086-UFR B Protection de courant entraînera une réponse de mesure plus lente vis-à-vis des changements de stade de la grandeur mesurée. Le filtrage s'effectue selon la formule récursive suivante : = × × 1 k S Calculated (Équation 128) EQUATION1959 V1 FR Où...
Page 367 Section 6 1MRK504086-UFR B Protection de courant Compensation % d'Ir d'amplitude IAmpComp5 Courant mesuré IAmpComp30 IAmpComp100 % d'Ir 0-5%: Constante 5-30-100%: Linéaire >100%: Constante Compensation Degrés d'angle Courant IAngComp30 mesuré IAngComp5 IAngComp100 % d'Ir en05000652.vsd IEC05000652 V1 FR Figure 177: CCourbes de calibrage La première phase de courant et de tension des signaux de groupe est utilisée comme référence et la compensation d'amplitude et d'angle est utilisée pour les...
Page 368 Section 6 1MRK504086-UFR B Protection de courant 6.10.3 Bloc fonctionnel GOP1- GOPPDOP_32 TRIP TRIP1 BLOCK TRIP2 BLOCK1 START BLOCK2 START1 START2 PPERCENT QPERCENT en07000028.vsd IEC07000028 V1 FR Figure 178: Bloc fonctionnel GOP 6.10.4 Signaux d'entrée et de sortie Tableau 179: GOPPDOP Signaux d'entrée Type Description...
Page 369 Section 6 1MRK504086-UFR B Protection de courant 6.10.5 Paramètres de réglage Tableau 181: GOPPDOP Réglages de groupe (de base) Valeurs (plage) Unité Seuil Par défaut Description Operation Opération Off / On Encl. OpMode1 SurPuissance Mode d'opération 1 SurPuissance Power1 0.0 - 500.0 % SB 120.0 Réglage de puissance pour le seuil 1 en...
Page 370 Section 6 1MRK504086-UFR B Protection de courant Tableau 183: GOPPDOP Réglages de non-groupe (de base) Valeurs (plage) Unité Seuil Par défaut Description IBase 1 - 99999 3000 Référence-Courant (courant primaire A) UBase 0.05 - 2000.00 0.05 400.00 Référence-Tension (tension primaire kV) Mode L1, L2, L3 Composante...
Page 371 Section 6 1MRK504086-UFR B Protection de courant 6.11.2 Principe de fonctionnement La fonction BRCPTOC détecte une rupture de conducteur en détectant l'asymétrie entre les courants des trois phases. Les éléments de mesure du courant mesure les courants triphasés de façon continue. Le signal de sortie START d'asymétrie des courants est activé...
Page 372 Section 6 1MRK504086-UFR B Protection de courant TEST TEST-ACTIVE & BlockBRC = Yes activation fonction BRC--BLOCK >1 & Détection de courant asymétrique IL1<50%IP> IL2<50%IP> ≥1 IL3<50%IP> en07000122.vsd IEC07000122 V1 FR Figure 179: Schéma logique simplifié pour la fonction de vérification des ruptures de conducteur.
Page 373 Section 6 1MRK504086-UFR B Protection de courant Tableau 186: BRCPTOC Signaux de sortie Type Description TRIP BOOLEAN Signal d'opération de la logique de protection START BOOLEAN Signal de démarrage de la logique de protection 6.11.5 Paramètres de réglage Tableau 187: BRCPTOC Réglages de groupe (de base) Valeurs (plage) Unité...
Page 375 Section 7 1MRK504086-UFR B Protection de tension Section 7 Protection de tension À propos de ce chapitre Ce chapitre décrit les fonctions de protection concernant la tension. Pour chaque fonction décrite, le mode de fonctionnement, les paramètres de réglage, les blocs fonctionnels, les signaux d'entrée et de sortie et les données techniques sont précisés.
Page 376 Section 7 1MRK504086-UFR B Protection de tension dû à une déconnexion de l'équipement haute tension concerné, un blocage de la fonction commandé par tension est disponible. Autrement dit, si la tension est inférieure à la tension de blocage définie, la fonction est bloquée et aucun signal de démarrage ou de déclenchement n'est émis.
Page 377 Section 7 1MRK504086-UFR B Protection de tension < - æ ö ç ÷ < è ø (Équation 131) EQUATION1431 V1 FR La courbe de type B est décrite comme suit : × 0.055 < - æ ö × ç ÷ <...
Page 378 Section 7 1MRK504086-UFR B Protection de tension démarrage doit être de nouveau satisfaite et qu'il ne suffit pas que le signal retourne dans la zone d'hystérésis. Il faut également noter que pour la fonction à minimum de tension, le temps de réinitialisation IDMT est constant et ne dépend pas des fluctuations de tension durant la période de descente.
Page 379 Section 7 1MRK504086-UFR B Protection de tension tReset1 Tension tReset1 START START Tension Hystérésis (démarrage) (démarrage) mesurée TRIP (déclenchement) U1< Temps START (démarrage) TRIP (déclenchement) Intégrateur Temporisation de temps figée Temps Initialisation Diminution instantanée linéaire en05000011.vsd IEC05000011 V1 FR Figure 182: Profil de tension causant une réinitialisation du signal de démarrage pour le seuil 1, et temporisation à...
Page 380 Section 7 1MRK504086-UFR B Protection de tension BLOCK : bloque toutes les sorties. BLKTR1 : bloque toutes les sorties de déclenchement du seuil 1. BLKST1 : bloque toutes les sorties de démarrage et de déclenchement du seuil 1. BLKTR2 : bloque toutes les sorties de déclenchement du seuil 2.
Page 381 Section 7 1MRK504086-UFR B Protection de tension Déconnection Tension normal U1< U2< tBlkUV1 < t1,t1Min IntBlkStVal1 tBlkUV2 < t2,t2Min IntBlkStVal2 Temps Étape du blocage 1 Ètape du blocage 2 en05000466.vsd IEC05000466 V1 FR Figure 183: Fonction de blocage. 7.1.2.4 Conception Les éléments de mesure de la tension mesurent en permanence les trois tensions phase-neutre ou les trois tensions entre phases.
Page 382 Section 7 1MRK504086-UFR B Protection de tension Comparateur ST1L1 Phase 1 UL1 < U1< Sélecteur de phase de tension ST1L2 Comparateur OpMode1 Phase 2 Start UL2 < U1< 1 sur 3 ST1L3 & Trip 2 sur 3 Phase 3 Output 2 sur 3 Comparateur Logic...
Page 383 Section 7 1MRK504086-UFR B Protection de tension 7.1.3 Bloc fonctionnel TUV1- UV2PTUV_27 TRIP BLOCK BLKTR1 TR1L1 BLKST1 TR1L2 BLKTR2 TR1L3 BLKST2 TR2L1 TR2L2 TR2L3 START ST1L1 ST1L2 ST1L3 ST2L1 ST2L2 ST2L3 en06000276.vsd IEC06000276 V1 FR Figure 185: Bloc fonctionnel TUV 7.1.4 Signaux d'entrée et de sortie Tableau 190:...
Page 384 Section 7 1MRK504086-UFR B Protection de tension Type Description TR2L2 BOOLEAN Signal de déclenchement du seuil 2 phase L2 TR2L3 BOOLEAN Signal de déclenchement en provenance du seuil 2 phase L3 START BOOLEAN Signal de démarrage général BOOLEAN Signal de démarrage général du niveau seuil1 ST1L1 BOOLEAN Signal de démarrage du seuil 1 phase L1...
Page 385 Section 7 1MRK504086-UFR B Protection de tension Valeurs (plage) Unité Seuil Par défaut Description OperationStep2 Encl. Activation d'exécution du seuil 2 Encl. Characterist2 Retard Retard Sélection du type de courbe de indépendant indépendant temporisation pour seuil 2 Courbe inverse A Courbe inverse B Courbe inv.
Page 386 Section 7 1MRK504086-UFR B Protection de tension Valeurs (plage) Unité Seuil Par défaut Description tReset2 0.000 - 60.000 0.001 0.025 Temporisation de retour utilisée dans la courbe à retard indépendant CEI seuil 2 ResetTypeCrv2 Instantané Instantané Sélection du type de courbe de Temporisateur réinitialisation pour seuil 2 bloqué...
Page 387 Section 7 1MRK504086-UFR B Protection de tension Fonction Plage ou valeur Précision Temps de fonctionnement, 25 ms (typique) de 2 à 0 x U défini fonction de démarrage Temps de réinitialisation, 25 ms (typique) de 0 à 2 x U défini fonction de démarrage Temps d'impulsion critique...
Page 388 Section 7 1MRK504086-UFR B Protection de tension deux ou trois tensions mesurées sur trois sont au-dessus du point de consigne. Si la tension reste au-dessus de la valeur définie pendant une durée correspondant à la temporisation choisie, le signal de déclenchement correspondant est émis. La caractéristique de temporisation est choisie de façon distincte pour les deux seuils ;...
Page 389 Section 7 1MRK504086-UFR B Protection de tension inverse, quatre modes différents sont disponibles : courbe à temps inverse A, courbe à temps inverse B, courbe à temps inverse C et une courbe à temps inverse programmable. La courbe de type A est décrite comme suit : æ...
Page 390 Section 7 1MRK504086-UFR B Protection de tension CrvSatn × > (Équation 141) EQUATION1435 V1 FR La tension de phase (ou entre phases) la plus élevée est toujours utilisée pour l'intégration de la temporisation à temps inverse (voir la figure 186). Les détails des différentes caractéristiques à...
Page 391 Section 7 1MRK504086-UFR B Protection de tension différentes : soit elle est réinitialisée instantanément, soit sa valeur est gelée pendant le temps de réinitialisation soit sa valeur décroît linéairement durant le temps de réinitialisation. 7.2.2.3 Blocage La fonction à maximum de tension peut être partiellement ou totalement bloquée par des signaux d'entrée binaires, où...
Page 392 Section 7 1MRK504086-UFR B Protection de tension Comparateur ST1L1 UL1 > U1> Phase 1 Sélecteur de phase de tension ST1L2 Comparateur OpMode1 Phase 2 UL2 > U1> 1 sur 3 ST1L3 2 sur 3 Phase 3 3 sur 3 Comparateur UL3 >...
Page 393 Section 7 1MRK504086-UFR B Protection de tension 7.2.3 Bloc fonctionnel TOV1- OV2PTOV_59 TRIP BLOCK BLKTR1 TR1L1 BLKST1 TR1L2 BLKTR2 TR1L3 BLKST2 TR2L1 TR2L2 TR2L3 START ST1L1 ST1L2 ST1L3 ST2L1 ST2L2 ST2L3 en06000277.vsd IEC06000277 V1 FR Figure 188: Bloc fonctionnel TOV 7.2.4 Signaux d'entrée et de sortie Tableau 196:...
Page 394 Section 7 1MRK504086-UFR B Protection de tension Type Description TR2L2 BOOLEAN Signal de déclenchement au niveau seuil2 phase TR2L3 BOOLEAN Signal de déclenchement en provenance du seuil 2 phase L3 START BOOLEAN Signal de démarrage général BOOLEAN Signal de démarrage général du niveau seuil1 ST1L1 BOOLEAN Signal de démarrage du seuil 1 phase L1...
Page 395 Section 7 1MRK504086-UFR B Protection de tension Valeurs (plage) Unité Seuil Par défaut Description Characterist2 Retard Retard Sélection du type de courbe de indépendant indépendant temporisation pour seuil 2 Courbe inverse A Courbe inverse B Courbe inverse C Courbe inv. prog. OpMode2 1 sur 3 1 sur 3...
Page 396 Section 7 1MRK504086-UFR B Protection de tension Valeurs (plage) Unité Seuil Par défaut Description ACrv2 0.005 - 200.000 0.001 1.000 Paramètre A destiné à la courbe programmable par l'utilisateur pour le seuil 2 BCrv2 0.50 - 100.00 0.01 1.00 Paramètre B pour courbe programmable par l'utilisateur pour seuil 2 CCrv2 0.0 - 1.0...
Page 397 Section 7 1MRK504086-UFR B Protection de tension Protection à maximum de tension résiduelle à deux seuils (PTOV, 59N) Nom du bloc fonctionnel : TRVx- Symbole graphique IEC 60617 : Numéro ANSI : 59N Nom de nœud logique IEC 61850 : ROV2PTOV TRV V1 FR 7.3.1...
Page 398 Section 7 1MRK504086-UFR B Protection de tension Pour éviter toute oscillation du signal de démarrage en sortie, une hystérésis a été introduite. 7.3.2.2 Temporisation La temporisation des deux seuils peut être une temporisation à temps défini (DT) ou une temporisation à temps inverse IDMT). Pour la temporisation à temps inverse, quatre modes différents sont disponibles : courbe à...
Page 399 Section 7 1MRK504086-UFR B Protection de tension Quand le dénominateur de l'expression est égal à zéro, la temporisation est infinie. Il existe une discontinuité indésirable. Par conséquent, un paramètre d'optimisation CrvSatn est défini pour compenser ce phénomène. Dans l'intervalle de tension U> à...
Page 400 Section 7 1MRK504086-UFR B Protection de tension tReset tReset1 Tension START (démarrage) TRIP (déclenchement) U1> Tension Hystérésis mesurée Temps START (démarrage) TRIP (déclenchement) Intégrateur de temps Diminution linéaire Temporisation figée Initialisation Temps instantanée en05000019.vsd IEC05000019 V1 FR Figure 189: Profil de tension ne causant pas de réinitialisation du signal de démarrage pour le seuil 1, et temporisation à...
Page 401 Section 7 1MRK504086-UFR B Protection de tension tReset1 Tension tReset1 START START TRIP (démarrage) (démarrage) Hystérésis (déclenchement) U1> Tension mesurée Temps START (démarrage) TRIP (déclenchement) Intégrateur Temporisation de temps figée Temps Initialisation Diminution en05000020.vsd instantanée linéaire IEC05000020 V1 FR Figure 190: Profil de tension causant une réinitialisation du signal de démarrage pour le seuil 1, et temporisation à...
Page 402 Section 7 1MRK504086-UFR B Protection de tension BLOCK : bloque toutes les sorties BLKTR1 : bloque toutes les sorties TRIP du seuil 1 BLKST1 : bloque toutes les sorties START et TRIP du seuil 1 BLKTR2 : bloque toutes les sorties TRIP du seuil 2 BLKST2 : bloque toutes les entrées START et TRIP du seuil 2 7.3.2.4...
Page 403 Section 7 1MRK504086-UFR B Protection de tension 7.3.3 Bloc fonctionnel TRV1- ROV2PTOV_59N TRIP BLOCK BLKTR1 BLKST1 START BLKTR2 BLKST2 en06000278.vsd IEC06000278 V1 FR Figure 192: Bloc fonctionnel TRV 7.3.4 Signaux d'entrée et de sortie Tableau 202: ROV2PTOV Signaux d'entrée Type Description défaut GROUP...
Page 404 Section 7 1MRK504086-UFR B Protection de tension Valeurs (plage) Unité Seuil Par défaut Description Characterist1 Retard Retard Sélection du type de courbe de indépendant indépendant temporisation pour seuil 1 Courbe inverse A Courbe inverse B Courbe inverse C Courbe inv. prog. U1>...
Page 405 Section 7 1MRK504086-UFR B Protection de tension Valeurs (plage) Unité Seuil Par défaut Description DCrv1 0.000 - 60.000 0.001 0.000 Paramètre D pour courbe programmable par l'utilisateur pour le seuil 1 PCrv1 0.000 - 3.000 0.001 1.000 Paramètre P pour courbe programmable par l'utilisateur pour le seuil 1 CrvSat1 0 - 100...
Page 406 Section 7 1MRK504086-UFR B Protection de tension Fonction Plage ou valeur Précision Temps de réinitialisation, 25 ms (typique)t de 2 de 0 x U défini fonction de démarrage Temps d'impulsion critique 10 ms (typique) de 0 à 2 x U défini Marge de durée d'impulsion 15 ms (typique)
Page 407 Section 7 1MRK504086-UFR B Protection de tension directement connectés aux alternateurs sont particulièrement enclins à faire l'objet d'une surexcitation. D'après l'équation fondamentale du transformateur (voir l'équation 147), l'induction maximale Bmax est directement proportionnelle à la tension induite E et inversement proportionnelle à la fréquence f et au nombre de spires n.
Page 408 Section 7 1MRK504086-UFR B Protection de tension l'alternateur sur la fréquence réelle ne doit pas dépasser 1,1 fois le rapport de la tension nominale du transformateur sur la fréquence nominale de façon continue (voir l'équation 149). £ × --- - 1.1 ----- - (Équation 149) EQUATION900 V1 FR...
Page 409 Section 7 1MRK504086-UFR B Protection de tension configuration CAP 531, il est important de spécifier de quel côté du transformateur de puissance s'applique la fonction OEX. Par exemple, dans le cas d'un transformateur avec une impédance de courtcircuit Xsc de 15 %, en pleine charge, avec un facteur de puissance de 0,8 et une tension de 105 % du côté...
Page 410 Section 7 1MRK504086-UFR B Protection de tension Si trois tensions phase-terre sont disponibles du côté où est connectée la fonction OEX, alors le bloc fonctionnel de protection OEX doit être réglé de façon à mesurer la tension directe. Dans ce cas, la tension directe et le courant direct sont utilisés par la protection OEX.
Page 411 Section 7 1MRK504086-UFR B Protection de tension ò ³ 0.18 k × M(t) V/Hz> – (Équation 154) EQUATION905 V1 FR En revanche, un relais numérique recherchera la plus petite valeur de j (c'est-à-dire j = n) qui vérifie : å ×...
Page 412 Section 7 1MRK504086-UFR B Protection de tension inverse s'avéraient plus longues que tMax, la fonction OEX se déclencherait après tMaxt_MaxTripDelay secondes. Un temps minimum défini (constant), tMin, peut être utilisé pour limiter le temps de fonctionnement à des degrés élevés de surexcitation. Si la temporisation à temps inverse s'avérait plus courte que tMin, la fonction OEX se déclencherait après tMint_MinTripDelay secondes.
Page 413 Section 7 1MRK504086-UFR B Protection de tension ) f ¤ V/Hz>> Mmax ------------------------- - 1.40 Ur fr ¤ (Équation 156) EQUATION907 V1 FR La loi personnalisée permet à l'utilisateur de concevoir une caractéristique de temporisation arbitraire. Dans ce cas, l'intervalle entre M = V/Hz> et M = Mmax est automatiquement divisé...
Page 414 Section 7 1MRK504086-UFR B Protection de tension dans l'outil de surveillance. Cette valeur est une estimation du temps restant avant déclenchement si la surexcitation est restée au niveau qu'elle avait au moment de l'estimation. Cette information peut s'avérer utile en cas de surexcitations légères à modérées.
Page 415 Section 7 1MRK504086-UFR B Protection de tension OVEX: FS = 1 = 2*SI + SU BLOCK AlarmLevel ALARM & t>tAlarm SIDE tAlarm Prepool I M>V/Hz> t>tMin TRIP & V/Hz> tMin Calcul de la tension interne (Ei / f) Loi IEEE induite Ei (Ur / fr) Prepool O...
Page 416 Section 7 1MRK504086-UFR B Protection de tension 7.4.3 Bloc fonctionnel OEX1- OEXPVPH_24 TRIP START BLOCK ALARM RESET en05000329.vs IEC05000329 V2 FR Figure 198: Bloc fonctionnel OEX 7.4.4 Signaux d'entrée et de sortie Tableau 207: OEXPVPH Signaux d'entrée Type Description défaut GROUP Connexion courant SIGNAL...
Page 417 Section 7 1MRK504086-UFR B Protection de tension Valeurs (plage) Unité Seuil Par défaut Description V/Hz>> 100.0 - 200.0 %UB/f 140.0 Niveau haut de V/Hz au-dessus duquel tMin est utilisé, en % de (Ubase/fnom) XLeak 0.000 - 200.000 0.001 0.000 Réactance de fuite de l'enroulement du primaire, en ohms TrPulse 0.000 - 60.000...
Page 418 Section 7 1MRK504086-UFR B Protection de tension 7.4.6 Données techniques Tableau 212: Protection contre la surexcitation (PVPH, 24) Fonction Plage et valeur Précision Valeur de fonctionnement, (100–180) % de (U ± 1,0 % de U base nominale démarrage Valeur de fonctionnement, seuil (50–120) % du seuil de ±...
Page 419 Section 7 1MRK504086-UFR B Protection de tension capacité des deux transformateurs de tension peuvent être compensées au moyen de facteurs de correction de rapportRFLx. La différence de tensions est évaluée, et si celle-ci dépasse le niveau d'alarme UDAlarm ou le niveau de déclenchement UDTrip, des signaux pour l'alarme (sortie ALARM) ou le déclenchement (sortie TRIP) sont émis après une temporisation à...
Page 420 Section 7 1MRK504086-UFR B Protection de tension UDTripL1> tReset tTrip UDTripL1> TRIP UDTripL1> START UDAlarmL1> tAlarm UDAlarmL1> ALARM UDAlarmL1> U1<L1 tAlarm U1<L2 U1LOW U1<L3 BlkDiffAtULow U2<L1 U2LOW U2<L2 U2<L3 BLOCK en06000382.vsd IEC06000382 V1 FR Figure 199: Logique de principe de la fonction différentielle de tension 7.5.3 Bloc fonctionnel VDC1-...
Page 421 Section 7 1MRK504086-UFR B Protection de tension 7.5.4 Signaux d'entrée et de sortie Tableau 213: VDCPTOV Signaux d'entrée Type Description défaut U3P1 GROUP Tension barre SIGNAL U3P2 GROUP Tension de condensateur SIGNAL BLOCK BOOLEAN Blocage d'une fonction Tableau 214: VDCPTOV Signaux de sortie Type Description TRIP...
Page 422 Section 7 1MRK504086-UFR B Protection de tension Valeurs (plage) Unité Seuil Par défaut Description tBlock 0.000 - 60.000 0.001 0.000 Délai de réinitialisation pour bloc de sous- tension UDAlarm 0.0 - 100.0 % UB Niveau d'alarme, en % de UBase tAlarm 0.000 - 60.000 0.001...
Page 423 Section 7 1MRK504086-UFR B Protection de tension 7.6.2 Principe de fonctionnement Le fonctionnement de la fonction LOVPTUV repose sur une mesure de la tension de ligne. La fonction est fournie avec une logique qui reconnaît automatiquement si la ligne a été rétablie au moins un temps tRestore avant le démarrage de la temporisation tTrip.
Page 424 Section 7 1MRK504086-UFR B Protection de tension LOV - Fonction de surveillance de perte de tension TEST TEST-ACTIVE & BlockLOV = Yes LOV-START LOV--BLOCK >1 Fonction active tTrip tPulse LOV–TRIP & STUL1N & STUL2N seulement 1 ou 2 phases sont basses Latched pendant au moins 10 s (pas trois) STUL3N...
Page 425 Section 7 1MRK504086-UFR B Protection de tension 7.6.4 Signaux d'entrée et de sortie Tableau 218: LOVPTUV Signaux d'entrée Type Description défaut GROUP Connexion de tension SIGNAL BLOCK BOOLEAN Bloquer toutes les sorties CBOPEN BOOLEAN Disjoncteur ouvert VTSU BOOLEAN Blocage par la supervision des circuits de tension Tableau 219: LOVPTUV Signaux de sortie Type...
Page 426 Section 7 1MRK504086-UFR B Protection de tension 7.6.6 Données techniques Tableau 222: Surveillance de perte de tension (PTUV, 27) Fonction Plage ou valeur Précision Tension de fonctionnement (0–100) % de U ± 0,5 % de U base Temporisation d' impulsion (0,050–60,000) s ±...
Page 427 Section 8 1MRK504086-UFR B Protection de fréquence Section 8 Protection de fréquence À propos de ce chapitre Ce chapitre décrit les fonctions de protection concernant la fréquence. Pour chaque fonction décrite, le mode de fonctionnement, les paramètres de réglage, les blocs fonctionnels, les signaux d'entrée et de sortie et les données techniques sont précisés.
Page 428 Section 8 1MRK504086-UFR B Protection de fréquence blocage de la fonction commandé par tension est disponible. Autrement dit, si la tension est inférieure à la tension de blocage définie, la fonction est bloquée et aucun signal de démarrage ou de déclenchement n'est émis. 8.1.2.1 Principe de mesure La fréquence fondamentale de la tension d'entrée mesurée est mesurée en...
Page 429 Section 8 1MRK504086-UFR B Protection de fréquence 8.1.2.3 Temporisation dépendante de la tension Étant donné que la fréquence fondamentale d'un système électrique est la même partout dans le système, à l'exception de certains écarts provoqués par des oscillations de puissance, un autre critère est nécessaire pour déterminer les mesures à...
Page 430 Section 8 1MRK504086-UFR B Protection de fréquence Exponenent U [% of UBase] en05000075.vsd IEC05000075 V1 FR Figure 203: Caractéristiques à temps inverse dépendant de la tension pour la fonction à minimum de fréquence. La temporisation utilisée est tracée en fonction de la tension mesurée, pour le paramètre Exponent = 0, 1, 2, 3 et 4 respectivement.
Page 431 Section 8 1MRK504086-UFR B Protection de fréquence Blocage BLKDMAGN BLOCK Comparateur U < IntBlockLevel Tension Intégrateur de temps START Sélecteur de mode de START fonctionnement de la Fréquence Comparateur temporisation f < StartFrequency TimeDlyOperate TRIP TimeDlyReset TRIP 100 ms Comparateur RESTORE TimeDlyRestore (rétablissement)
Page 432 Section 8 1MRK504086-UFR B Protection de fréquence 8.1.4 Signaux d'entrée et de sortie Tableau 223: SAPTUF Signaux d'entrée Type Description défaut GROUP Connexion de tension SIGNAL BLOCK BOOLEAN Bloc de fonction BLKTRIP BOOLEAN Blocage de la sortie de commande BLKREST BOOLEAN Blocage de la sortie de rétablissement Tableau 224:...
Page 433 Section 8 1MRK504086-UFR B Protection de fréquence Valeurs (plage) Unité Seuil Par défaut Description UMin 50 - 150 % UB Limite d'opération inférieure en % de UBase pour temporisation basée sur la tension. Exponent 0.0 - 5.0 Pour le calcul de la forme de courbe en vue de la tempo basée sur la tension tMax 0.010 - 60.000...
Page 434 Section 8 1MRK504086-UFR B Protection de fréquence La fonction peut être utilisée pour le délestage de production, les schémas de restauration, etc. Elle peut aussi être utilisée comme étage de fréquence sous- nominale déclenchant la reprise de la charge. La fonction est dotée d'un blocage à minimum de tension. Le fonctionnement peut reposer sur une mesure de tension monophasée, entre phases ou directe.
Page 435 Section 8 1MRK504086-UFR B Protection de fréquence 8.2.2.3 Blocage La fonction à maximum de fréquence peut être partiellement ou totalement bloquée par des signaux d'entrée binaires ou par des paramètres de réglage, où : TOF-BLOCK : bloque toutes les sorties. TOF-BLKTRIP : bloque la sortie TOF-TRIP.
Page 436 Section 8 1MRK504086-UFR B Protection de fréquence 8.2.3 Bloc fonctionnel TOF1- SAPTOF_81 TRIP BLOCK START BLKTRIP BLKDMAGN Frequency en06000280.vsd IEC06000280 V1 FR Figure 207: Bloc fonctionnel TOF 8.2.4 Signaux d'entrée et de sortie Tableau 227: SAPTOF Signaux d'entrée Type Description défaut GROUP Connexion de tension...
Page 437 Section 8 1MRK504086-UFR B Protection de fréquence 8.2.6 Données techniques Tableau 230: Protection à maximum de fréquence (PTOF, 81) Fonction Plage ou valeur Précision Valeur de fonctionnement, (35,00-75,00) Hz ± 2,0 mHz fonction de démarrage Temps de fonctionnement, 100 ms (typique) fonction de démarrage Temps de remise à...
Page 438 Section 8 1MRK504086-UFR B Protection de fréquence négatif, si ce dernier reste en dessous de la valeur définie pendant une durée égale à la temporisation choisie, le signal de déclenchement est émis. Dans le cas d'un gradient de fréquence positif, si ce dernier reste au-dessus de la valeur définie pendant une durée égale à...
Page 439 Section 8 1MRK504086-UFR B Protection de fréquence sortie TRIP. Si tRestore est défini à 0,000 s, la fonctionnalité de restauration est désactivée et aucune sortie n'est activée. La fonctionnalité de restauration est active uniquement en cas de fréquences décroissantes, et la séquence de restauration est désactivée si un nouveau gradient de fréquence négatif est détecté...
Page 440 Section 8 1MRK504086-UFR B Protection de fréquence BLOCK BLKTRIP BLKRESET BLOCK BLKDMAGN Tension Comparateur U < IntBlockLevel Taux de variation Intégrateur de temps Comparateur de la fréquence Temporisation à START [StartFreqGrad<0 START temps constant TimeDlyOperate df/dt < StartFreqGrad] TimeDlyReset [StartFreqGrad>0 TRIP df/dt >...
Page 441 Section 8 1MRK504086-UFR B Protection de fréquence 8.3.4 Signaux d'entrée et de sortie Tableau 231: SAPFRC Signaux d'entrée Type Description défaut GROUP Signal de groupe pour entrée de tension SIGNAL BLOCK BOOLEAN Bloc de fonction BLKTRIP BOOLEAN Blocage de la sortie de commande BLKREST BOOLEAN Blocage de la sortie de rétablissement...
Page 442 Section 8 1MRK504086-UFR B Protection de fréquence 8.3.6 Données techniques Tableau 234: Protection à gradient de fréquence (PFRC, 81) Fonction Plage ou valeur Précision Valeur de fonctionnement, (-10,00-10,00) Hz/s ± 10,0 mHz/s fonction de démarrage Valeur de fonctionnement, (0-100)% de U ±...
Page 443 Section 9 1MRK504086-UFR B Protection multi-objet Section 9 Protection multi-objet À propos de ce chapitre Ce chapitre décrit la protection multi-objet et inclut la fonction générale de courant et de tension. Pour chaque fonction décrite, le mode de fonctionnement, les paramètres de réglage, les blocs fonctionnels, les signaux d'entrée et de sortie et les données techniques sont précisés.
Page 444 Section 9 1MRK504086-UFR B Protection multi-objet En outre, deux seuils à maximum de tension et deux seuils à minimum de tension, avec caractéristique à temps soit défini soit inverse, sont disponibles dans chaque fonction. La fonction générale est adaptée aux applications réquérant des solutions à minimum d'impédance ainsi que des solutions à...
Page 445 Section 9 1MRK504086-UFR B Protection multi-objet Valeur définie du paramètre Commentaire CurrentInput NegSeq La fonction GF mesurera le phaseur de courant inverse calculé en interne. 3ZeroSeq La fonction GF mesurera le phaseur de courant homopolaire calculé en interne multiplié par un facteur 3. MaxPh La fonction GF mesurera le phaseur de courant de la phase à...
Page 446 Section 9 1MRK504086-UFR B Protection multi-objet Valeur définie du paramètre Commentaire VoltageInput -3ZeroSeq La fonction GF mesurera le phaseur de tension homopolaire calculé en interne multiplié par un facteur 3. Ce phaseur de tension sera volontairement tourné de 180° afin de faciliter le réglage de la fonction directionnelle, si celle-ci est utilisée.
Page 447 Section 9 1MRK504086-UFR B Protection multi-objet Tableau 237: Sélection du courant de retenue pour la fonction GF Valeur de consigne du RestrCurr paramètre Commentaire PosSeq La fonction GF mesurera le phaseur de courant direct calculé en interne. NegSeq La fonction GF mesurera le phaseur de courant inverse calculé en interne.
Page 448 Section 9 1MRK504086-UFR B Protection multi-objet maximum de courant n'entraîne pas l'émission du signal START du seuil à maximum de courant. Le signal START sera émis uniquement si toutes les fonctions intégrées activées du seuil à maximum de courant sont satisfaites en même temps.
Page 449 Section 9 1MRK504086-UFR B Protection multi-objet Tableau 238: Choix typiques de courant et de tension pour la fonction directionnelle Valeur définie du Valeur de consigne du paramètre paramètre Commentaire CurrentInput VoltageInput PosSeq PosSeq Une fonction directionnelle à maximum de courant direct est obtenue.
Page 450 Section 9 1MRK504086-UFR B Protection multi-objet U=-3U0 RCADir Ipickup I=3Io ROADir Région d’opération mta ligne en05000252.vsd IEC05000252 V1 FR Figure 210: Principe de fonctionnement directionnel I & U pour la fonction GF Où : RCADir est égal à -75° ROADir est égal à 50° Le deuxième principe, dénommé...
Page 451 Section 9 1MRK504086-UFR B Protection multi-objet U=-3U0 RCADir Ipickup ROADir I=3Io Région d’opération mta ligne en05000253.vsd IEC05000253 V1 FR Figure 211: Principe de fonction directionnelle GF, IcosPhi&U Où : RCADir est égal à -75° ROADir est égal à 50° Notez qu'il est possible de déterminer, à l'aide d'un réglage de paramètre, le comportement de la fonction directionnelle quand l'amplitude du phaseur de tension mesurée chute en dessous de la valeur définie.
Page 452 Section 9 1MRK504086-UFR B Protection multi-objet OC1 Grandeur de tension sélectionnée StartCurr_OC1 VDepFact_OC1 * StartCurr_OC1 ULowLimit_OC1 UHighLimit_OC1 Échelle de conversion A/N avec rapport TC fr05000324.vsd IEC05000324 V1 FR Figure 212: Exemple de variation du niveau de détection de courant du seuil 1 à...
Page 453 Section 9 1MRK504086-UFR B Protection multi-objet temps de fonctionnement des courbes IDMT, à savoir des courbes à temps inverse (ou dépendant), (c'est-à-dire qu'une fonction à maximum de courant avec courbe IDMT fonctionnera plus rapidement dans des conditions de basse tension). Fonction de retenue à...
Page 454 Section 9 1MRK504086-UFR B Protection multi-objet tableau 235) avec le niveau de détection défini. Le seuil à minimum de courant détectera si l'amplitude de la grandeur de courant mesurée est inférieure à ce niveau défini et établira son signal de démarrage au niveau un. Le signal de démarrage déclenchera une temporisation à...
Page 455 Section 9 1MRK504086-UFR B Protection multi-objet 9.1.2.7 Excitation involontaire de l'alternateur La fonction d'excitation involontaire est réalisée au moyen de la fonction de protection générale courant et tension (CAGVPC). La fonction est configurée comme illustré en figure 215. CVGAPC TROC1 TROV1 ³1 TRUV1...
Page 456 Section 9 1MRK504086-UFR B Protection multi-objet En fonctionnement normal, le signal de déclenchement à maximum de tension est activé et le signal de déclenchement à minimum de tension est désactivé. Cela signifie que la fonction à maximum de courant est bloquée. Quand l'alternateur est mis hors service, sa tension devient basse.
Page 457 Section 9 1MRK504086-UFR B Protection multi-objet La figure montre comment est effectué le traitement interne des courants mesurés pour la fonction de protection polyvalente. Les tensions et les courants suivants sont les entrées à la fonction de protection polyvalente. Ils doivent tous être exprimés en ampère et kilovolt réel (primaire) du système électrique.
Page 458 Section 9 1MRK504086-UFR B Protection multi-objet CURRENT Retenue par TRUC1 harmonique Courant sélectionné de rang 2 STUC2 Retenue par TRUC2 harmonique de rang 2 STOC1 TROC1 Retenue par harmonique BLK2ND ≥1 de rang 2 Courant de retenue sélectionné Retenue de courant DIROC1 Directionnalité...
Page 459 Section 9 1MRK504086-UFR B Protection multi-objet Figure 217: Schéma logique principal de la fonction PGPF pour les éléments de protection intégrés La logique illustrée en figure peut être résumée comme suit : Les courants et la tension sélectionnés sont donnés pour les éléments de protection intégrés.
Page 460 Section 9 1MRK504086-UFR B Protection multi-objet Bin input: BLKUC1TR Courant sélectionnés TRUC1 b>a StartCurr_UC1 Operation_UC1=On STUC1 Bin input: BLKUC1 en05000750.vsd IEC05000750 V1 FR Figure 219: Schéma simplifié de la logique interne pour le premier seuil à minimum de courant intégré, à savoir UC1 (logique interne identique pour le seuil UC2) Temps BLKTROV1...
Page 461 Section 9 1MRK504086-UFR B Protection multi-objet DEF temps BLKTRUV choisi TRUV1 Tension sélectionnés b>a STUV1 StartVolt_UV1 Inverse Operation_UV1=On Temps inverse choisi BLKUV1 en05000752.vsd IEC05000752 V1 FR Figure 221: Schéma simplifié de la logique interne pour le premier seuil à minimum de tension intégré, à savoir UV1 (logique interne identique pour le seuil UV2) 9.1.3 Bloc fonctionnel...
Page 462 Section 9 1MRK504086-UFR B Protection multi-objet 9.1.4 Signaux d'entrée et de sortie Tableau 240: CVGAPC Signaux d'entrée Type Description défaut GROUP Signal de groupe pour entrée de courant SIGNAL GROUP Signal de groupe pour entrée de tension SIGNAL BLOCK BOOLEAN Bloc de fonction BLKOC1 BOOLEAN...
Page 463 Section 9 1MRK504086-UFR B Protection multi-objet Type Description TRUC1 BOOLEAN Signal de déclenchement de la fonction sous- intensité UC1 TRUC2 BOOLEAN Signal de déclenchement de la fonction sous- intensité UC2 TROV1 BOOLEAN Signal de déclenchement issu de la fonction surtension OV1 TROV2 BOOLEAN Signal de déclenchement issu de la fonction...
Page 464 Section 9 1MRK504086-UFR B Protection multi-objet 9.1.5 Paramètres de réglage Tableau 242: CVGAPC Réglages de groupe (de base) Valeurs (plage) Unité Seuil Par défaut Description Operation Opération Off/On Encl. CurrentInput phase1 MaxPh Sélectionner le signal de courant qui phase2 sera mesuré dans la fonction phase3 Composante Directe...
Page 465 Section 9 1MRK504086-UFR B Protection multi-objet Valeurs (plage) Unité Seuil Par défaut Description RestrCurrInput Composante Composante Sélectionner le signal de courant qui Directe Directe sera utilisé pour la retenue de courant Comp. Inverse 3*CompoHomopol aire RestrCurrCoeff 0.00 - 5.00 0.01 0.00 Coefficient de courant de retenue RCADir...
Page 466 Section 9 1MRK504086-UFR B Protection multi-objet Valeurs (plage) Unité Seuil Par défaut Description DirMode_OC1 Non directionnel Non directionnel Mode directionnel de OC1 (non dir, aval, Aval amont) Inverse DirPrinc_OC1 I&U I&U Mesure sur IetU ou IcosPhietU pour OC1 IcosPhi&U ActLowVolt1_VM Non directionnel Non directionnel Action de niveau basse tension pour...
Page 467 Section 9 1MRK504086-UFR B Protection multi-objet Valeurs (plage) Unité Seuil Par défaut Description DirPrinc_OC2 I&U I&U Mesure sur IetU ou IcosPhietU pour UC2 IcosPhi&U ActLowVolt2_VM Non directionnel Non directionnel Libération par seuil de tension pour Blocage Dir_OC2 (Nodir, Blk, Mem) Mémoire Operation_UC1 Opération UC1 Off / On...
Page 468 Section 9 1MRK504086-UFR B Protection multi-objet Valeurs (plage) Unité Seuil Par défaut Description StartVolt_OV2 2.0 - 200.0 % UB 150.0 Niveau de tension d'opération pour OV2 en % de UBase CurveType_OV2 Retard Retard Sélection du type de courbe de indépendant indépendant temporisation pour OV2 Courbe inverse A...
Page 469 Section 9 1MRK504086-UFR B Protection multi-objet Tableau 243: CVGAPC Réglages de groupe (avancés) Valeurs (plage) Unité Seuil Par défaut Description CurrMult_OC1 1.0 - 10.0 Multiplicateur destiné à l'ajustement d'échelle de la valeur de réglage du courant pour OC1 ResCrvType_OC1 Instantané Instantané...
Page 470 Section 9 1MRK504086-UFR B Protection multi-objet Valeurs (plage) Unité Seuil Par défaut Description ResCrvType_OV1 Instantané Instantané Sélection du type de courbe de Temporisateur réinitialisation pour OV1 bloqué Baisse linéaire tResetDef_OV1 0.00 - 6000.00 0.01 0.00 Réinitialisation de la temporisation en sec.
Page 471 Section 9 1MRK504086-UFR B Protection multi-objet Valeurs (plage) Unité Seuil Par défaut Description D_UV1 0.000 - 10.000 0.001 0.000 Paramètre D destiné à la courbe programmable par l'utilisateur pour UV1 P_UV1 0.001 - 10.000 0.001 0.020 Paramètre P destiné à la courbe programmable par l'utilisateur pour UV1 ResCrvType_UV2 Instantané...
Page 472 Section 9 1MRK504086-UFR B Protection multi-objet Fonction Plage ou valeur Précision Temps de fonctionnement 25 ms (typique) de 0 à 2 x I défini démarrage à maximum de courant Temps de réinitialisation 25 ms (typique) de 2 à 0 x I défini démarrage Temps de fonctionnement...
Page 473 Section 9 1MRK504086-UFR B Protection multi-objet Fonction Plage ou valeur Précision Rapport de réinitialisation, < 105 % minimum de tension Maximum de courant : Temps d'impulsion critique 10 ms (typique) de 0 à 2 x I défini Marge de durée d'impulsion 15 ms (typique) Minimum de courant : Temps d'impulsion critique...
Page 475 Section 10 1MRK504086-UFR B Surveillance du système secondaire Section 10 Surveillance du système secondaire À propos de ce chapitre Ce chapitre décrit des fonctions telles que la fonction de surveillance du circuit de courant et la fonction fusible. Pour chaque fonction décrite, le mode de fonctionnement, les paramètres de réglage, les blocs fonctionnels, les signaux d'entrée et de sortie et les données techniques sont précisés.
Page 476 Section 10 1MRK504086-UFR B Surveillance du système secondaire • La valeur numérique de la différence |ΣIphase| – |Iref| est supérieure à 80 % de la valeur numérique de la somme |ΣIphase| + |Iref|. • La valeur numérique du courant |ΣIphase| – |Iref| est supérieure ou égale à la valeur de fonctionnement définie IMinOp.
Page 477 Section 10 1MRK504086-UFR B Surveillance du système secondaire | > I | - | I phase Inclination = 1 Région Inclination = 0.8 d’éxploitation MinOp | > I | + | I phase 99000068.vsd IEC99000068 V1 FR Figure 224: Caractéristiques de fonctionnement En raison des formules relatives aux axes comparés, |SIphase| - | Iref| et |SIphase| + |Iref| respectivement, la pente ne peut pas être supérieure à...
Page 478 Section 10 1MRK504086-UFR B Surveillance du système secondaire Tableau 246: CCSRDIF Signaux de sortie Type Description FAIL BOOLEAN Détection d'un défaut du circuit de courant ALARM BOOLEAN Alarme défaut dans circuit de courant 10.1.5 Paramètres de réglage Tableau 247: CCSRDIF Réglages de groupe (de base) Valeurs (plage) Unité...
Page 479 Section 10 1MRK504086-UFR B Surveillance du système secondaire secondaires entre le transformateur de tension et l'IED, afin d'éviter toute opération indésirable qui aurait pu se produire autrement. La fonction de supervision de défaillance de fusible (fonction fusible) comprend essentiellement deux algorithmes différents : un reposant sur les composantes inverses et homopolaires, et l'autre basé...
Page 480 Section 10 1MRK504086-UFR B Surveillance du système secondaire Si le signal fuseFailDetected est présent pendant plus de 5 secondes en même temps que les tensions de phase sont toutes inférieures à la valeur définie UPh>, et que le paramètre de réglage ISealIn est réglé sur On, la fonction active les signaux de sortie 3PH, BLKU et BLKZ.
Page 481 Section 10 1MRK504086-UFR B Surveillance du système secondaire IEC06000394 V1 FR Figure 226: Schéma logique simplifié de la fonction fusible basée sur la composante homopolaire Signaux d'entrée et de sortie Les signaux de sortie 3PH, BLKU et BLKZ peuvent être bloqués dans les conditions suivantes : Manuel de référence technique...
Page 482 Section 10 1MRK504086-UFR B Surveillance du système secondaire • L'entrée BLOCK est activée ; • L'entrée BLKTRIP est activée en même temps que le signal interne fufailStarted n'est pas présent ; • Le sélecteur de mode de fonctionnement OpMode est réglé sur Off ; •...
Page 483 Section 10 1MRK504086-UFR B Surveillance du système secondaire Le signal BLKZ sera activé uniquement si la détection de ligne morte interne n'est pas activée en même temps. La condition de défaillance de fusible est déverrouillée quand les conditions de tension normale sont rétablies. Quand la sortie 3PH est activée, les trois tensions sont toutes faibles.
Page 484 Section 10 1MRK504086-UFR B Surveillance du système secondaire • L'amplitude de ΔU est supérieure au paramètre correspondant DU> et l'amplitude de ΔI est inférieure au paramètre DI> dans une phase quelconque alors que le disjoncteur est fermé (CBCLOSED = 1) •...
Page 485 Section 10 1MRK504086-UFR B Surveillance du système secondaire • OpMode = 3 : fonctions inverse et homopolaire activées et fonctionnant en parallèle (condition de OU) • OpMode = 4 : fonctions inverse et homopolaire activées et fonctionnant en série (condition de ET pour le fonctionnement) •...
Page 486 Section 10 1MRK504086-UFR B Surveillance du système secondaire 10.2.4 Signaux d'entrée et de sortie Tableau 250: SDDRFUF Signaux d'entrée Type Description défaut GROUP Connexion courant SIGNAL GROUP Connexion de tension SIGNAL BLOCK BOOLEAN Bloc de fonction CBCLOSED BOOLEAN Actif lorsque le disjoncteur est fermé MCBOP BOOLEAN Actif lorsque le disjoncteur miniature MCB...
Page 487 Section 10 1MRK504086-UFR B Surveillance du système secondaire Valeurs (plage) Unité Seuil Par défaut Description 3U2> 1 - 100 % UB Niveau d'opération de l'élément de surtension de la composante inverse en % de UBase 3I2< 1 - 100 % IB Niveau d'opération de l'élément de sous- intensité...
Page 489 Section 11 1MRK504086-UFR B Contrôle-Commande Section 11 Contrôle-Commande À propos de ce chapitre Ce chapitre décrit les fonctions de contrôle-commande. Pour chaque fonction décrite, le mode de fonctionnement, les paramètres de réglage, les blocs fonctionnels, les signaux d'entrée et de sortie et les données techniques sont précisés. 11.1 Synchronisation, contrôle de synchronisme et de mise sous tension (RSYN, 25)
Page 490 Section 11 1MRK504086-UFR B Contrôle-Commande 11.1.2 Principe de fonctionnement 11.1.2.1 Fonctionnalité de base La fonction de contrôle de synchronisme mesure les conditions dans le disjoncteur et les compare aux limites définies. La sortie est générée uniquement quand toutes les grandeurs mesurées sont simultanément dans leurs limites définies. La fonction de contrôle de mise sous tension mesure les tensions de ligne et de jeu de barres et les compare aux détecteurs de seuil haut et bas.
Page 491 Section 11 1MRK504086-UFR B Contrôle-Commande Quand la fonction est définie avec OperationSC = On, la mesure commence. La fonction compare les valeurs de la tension de jeu de barres et de la tension de ligne aux valeurs définies pour UHighBusSC et UHighLineSC. Si les deux côtés présentent des valeurs supérieures aux valeurs de consigne, les valeurs mesurées sont comparées aux valeurs définies pour la différence de fréquence, d'angle de phase et de tension acceptable, respectivement FreqDiff,...
Page 492 Section 11 1MRK504086-UFR B Contrôle-Commande Un angle de phase est émis en interne pour bloquer toute impulsion de fermeture incorrecte. Au moment de l'opération, la sortie SYNOK est activée avec une impulsion tClosePulse, et la fonction est réinitialisée. La fonction est également réinitialisée si les conditions de synchronisation ne sont pas remplies pendant le temps tMaxSynch défini.
Page 493 Section 11 1MRK504086-UFR B Contrôle-Commande UHighBusEnerg et ULowBusEnerg pour la mise sous tension du jeu de barres, et UHighBusEnerg et ULowBusEnerg pour la mise sous tension de la ligne. La fréquence des deux côtés du disjoncteur est également mesurée. Les fréquences ne doivent pas s'écarter de la fréquence nominale de plus de +/-5 Hz.
Page 494 Section 11 1MRK504086-UFR B Contrôle-Commande Note! Logique similaire pour Synchrocheck manuel OperationSC = On TSTSC BLKSC BLOCK AUTOSYOK 0-60 s tSCA UDiffSC 50 ms UHighBusSC UOKSC UHighLineSC UDIFFSC FRDIFFA FreqDiffA PHDIFFA PhaseDiffA UDIFFME voltageDifferenceValue FRDIFFME frequencyDifferenceValue phaseAngleDifferenceValue en07000114.vsd IEC07000114 V1 FR Figure 229: Schéma logique simplifié...
Page 495 Section 11 1MRK504086-UFR B Contrôle-Commande Concernant les positions du sectionneur, il est conseillé d'utiliser des contacts de type a (NO) et b (NF) pour fournir les positions ouverte et fermée du sectionneur, bien qu'il soit évidemment possible d'utiliser un inverseur pour l'une des positions. Supervision de défaillance de fusible Des signaux externes de défaillance de fusible ou des signaux d'un disjoncteur miniature ou d'un interrupteur à...
Page 496 Section 11 1MRK504086-UFR B Contrôle-Commande B1QOPEN B1SEL B1QCLD B2QOPEN B2SEL B2QCLD invalidSelection bus1Voltage busVoltage bus2Voltage UB1OK UB1FF selectedFuseOK UB2OK UB2FF USELFAIL ULN1OK ULN1FF BLOCK en05000779.vsd IEC05000779 V1 FR Figure 230: Schéma logique de la fonction de sélection de tension d'un disjoncteur simple avec double jeu de barres Sélection de tension pour une configuration à...
Page 497 Section 11 1MRK504086-UFR B Contrôle-Commande différentes sont possibles : entre jeux de barres, entre jeu de barres et ligne, entre ligne et jeu de barres, et entre lignes. • La tension de ligne 1 est sélectionnée si le sectionneur de la ligne 1 est fermé. •...
Page 498 Section 11 1MRK504086-UFR B Contrôle-Commande LN1QOPEN LN1SEL LN1QCLD B1QOPEN LN2SEL B1QCLD B2SEL LN2QOPEN LN2QCLD invalidSelection B2QOPEN B2QCLD line1Voltage lineVoltage line2Voltage bus2Voltage UB1OK UB1FF UB2OK selectedFuseOK UB2FF USELFAIL ULN1OK ULN1FF ULN2OK ULN2FF BLOCK en05000780.vsd IEC05000780 V1 FR Figure 231: Schéma logique simplifié de la fonction de sélection de tension d'un disjoncteur de jeu de barres dans une configuration à...
Page 499 Section 11 1MRK504086-UFR B Contrôle-Commande LN1QOPEN LN1SEL LN1QCLD B1SEL B1QOPEN B1QCLD line1Voltage busVoltage bus1Voltage LN2QOPEN LN2SEL LN2QCLD B2SEL invalidSelection B2QOPEN B2QCLD line2Voltage lineVoltage bus2Voltage UB1OK UB1FF UB2OK selectedFuseOK UB2FF USELFAIL ULN1OK ULN1FF ULN2OK ULN2FF BLOCK en05000781.vsd IEC05000781 V1 FR Figure 232: Schéma logique simplifié...
Page 500 Section 11 1MRK504086-UFR B Contrôle-Commande SYN1- SESRSYN_25 U3PBB1 SYNOK U3PBB2 AUTOSYOK U3PLN1 AUTOENOK U3PLN2 MANSYOK BLOCK MANENOK BLKSYNCH TSTSYNOK BLKSC TSTAUTSY BLKENERG TSTMANSY B1QOPEN TSTENOK B1QCLD USELFAIL B2QOPEN B1SEL B2QCLD B2SEL LN1QOPEN LN1SEL LN1QCLD LN2SEL LN2QOPEN SYNPROGR LN2QCLD SYNFAIL UB1OK UOKSYN UB1FF UDIFFSYN...
Page 501 Section 11 1MRK504086-UFR B Contrôle-Commande Type Description défaut B1QCLD BOOLEAN Disjoncteur ou sectionneur connecté à la barre 1 enclenché B2QOPEN BOOLEAN Etat d'ouverture du disjoncteur ou du sectionneur connecté à la barre 2 B2QCLD BOOLEAN Disjoncteur ou sectionneur connecté à la barre 2 enclenché...
Page 502 Section 11 1MRK504086-UFR B Contrôle-Commande Type Description MANENOK BOOLEAN Vérificationde mise sous tension manuelle OK TSTSYNOK BOOLEAN Sortie test OK de synchronisation TSTAUTSY BOOLEAN Sortie test OK de contrôle synchro auto TSTMANSY BOOLEAN Sortie test OK de contrôle synchro (Synchro Check) manuel TSTENOK BOOLEAN...
Page 503 Section 11 1MRK504086-UFR B Contrôle-Commande 11.1.5 Paramètres de réglage Tableau 256: SESRSYN Réglages de groupe (de base) Valeurs (plage) Unité Seuil Par défaut Description Operation Opération Off/On Encl. SelPhaseBus1 phase1 phase2 Sélectionner la phase pour la barre 1 phase2 phase3 phase1-phase2 phase2-phase3 phase3-phase1...
Page 504 Section 11 1MRK504086-UFR B Contrôle-Commande Valeurs (plage) Unité Seuil Par défaut Description tBreaker 0.000 - 60.000 0.001 0.080 Temps de fermeture du disjoncteur tClosePulse 0.050 - 60.000 0.001 0.200 Durée d'impulsion de fermeture du disjoncteur tMaxSynch 0.00 - 6000.00 0.01 600.00 Réinitialise la synch.
Page 505 Section 11 1MRK504086-UFR B Contrôle-Commande Valeurs (plage) Unité Seuil Par défaut Description UMaxEnerg 50.0 - 180.0 % UB 115.0 Tension maximum pour la mise sous tension, en % de UBase tAutoEnerg 0.000 - 60.000 0.001 0.100 Temporisation pour le contrôle automatique de mise sous tension tManEnerg 0.000 - 60.000...
Page 506 Section 11 1MRK504086-UFR B Contrôle-Commande 11.2 Réenclenchement automatique (RREC, 79) 11.2.1 Introduction La fonction de réenclenchement automatique assure un réenclenchement automatique ultra rapide et/ou lent pour des applications à un seul disjoncteur ou à plusieurs disjoncteurs. Jusqu'à cinq tentatives de réenclenchement peuvent être programmées. La première tentative peut être monophasée, biphasée et / ou triphasée respectivement pour des défauts monophasés ou polyphasés.
Page 507 Section 11 1MRK504086-UFR B Contrôle-Commande 11.3.2.2 Bloc fonctionnel CB01- QCBAY LR_OFF PSTO LR_LOC UPD_BLKD LR_REM CMD_BLKD LR_VALID BL_UPD BL_CMD en05000796.vsd IEC05000796 V1 FR Figure 234: Bloc fonctionnel CB 11.3.2.3 Signaux d'entrée et de sortie Tableau 258: QCBAY Signaux d'entrée Type Description défaut LR_OFF...
Page 508 Section 11 1MRK504086-UFR B Contrôle-Commande 11.3.3 Commutateur local/distant (LocalRemote, LocRemControl) 11.3.3.1 Introduction Les signaux provenant de l'IHM à LCD locale ou d'un commutateur local/distant externe sont appliqués via les blocs fonctionnels LocalRemote et LocRemControl au bloc fonctionnel QCBAY de commande de travée. Un paramètre du bloc fonctionnel LocalRemote est défini pour déterminer si les signaux de commutation proviennent de l'IHM à...
Page 509 Section 11 1MRK504086-UFR B Contrôle-Commande Si l'IED dispose de fonctions de contrôle-commande pour plusieurs travées, la position locale/distante peut être différente pour les travées incluses. Quand l'IHM à LCD locale est utilisée, la position du commutateur local/distant peut varier selon la page d'écran du schéma unifilaire qui est présentée sur l'IHM locale.
Page 510 Section 11 1MRK504086-UFR B Contrôle-Commande Tableau 262: LOCREM Signaux de sortie Type Description BOOLEAN Le contrôle est désactivé LOCAL BOOLEAN Le contrôle local est activé REMOTE BOOLEAN Le contrôle à distance est activé VALID BOOLEAN Les sorties sont valides Tableau 263: LOCREMCTRL Signaux d'entrée Type Description...
Page 511 Section 11 1MRK504086-UFR B Contrôle-Commande Type Description HMICTR10 INTEGER Sortie de masque binaire 10 vers l'entrée d'IHM locale distante HMICTR11 INTEGER Sortie de masque binaire 11 vers l'entrée d'IHM locale distante HMICTR12 INTEGER Sortie de masque binaire 12 vers l'entrée d'IHM locale distante 11.3.3.5 Paramètres de réglage...
Page 512 Section 11 1MRK504086-UFR B Contrôle-Commande commandes est terminée. Si une erreur se produit au cours de l'une des étapes de la séquence de commandes, la séquence est interrompue et l'erreur est mise en correspondance dans l'attribut « cause » de la variable énumérée appartenant au signal de réponse impulsionnel, pour la communication CEI 61850.
Page 513 Section 11 1MRK504086-UFR B Contrôle-Commande En phase de supervision, la fonction de contrôle de commutation évalue les valeurs « cause » fournies par les modules de commutation XCBR/XSWI. En cas d'erreur, la valeur « cause » dont la priorité est la plus élevée est affichée. Principes de blocage Les signaux de blocage proviennent normalement de la fonction de contrôle de travée (QCBAY) et via le protocole de communication CEI 61850 depuis...
Page 514 Section 11 1MRK504086-UFR B Contrôle-Commande SCSWI SXCBR EXE_CL CLOSE SYNC_OK START_SY SY_INPRO SECRSYN CLOSE CB Synchro Fonction de Check synchronisation en05000091.vsd IEC05000091 V1 FR Figure 238: Exemple d'interaction entre les fonctions SCSWI, SECRSYN (fonction synchrocheck et fonction de synchronisation) et la fonction SXCBR Diagrammes de temps La fonction SCSWI dispose de temporisations pour évaluer les différentes...
Page 515 Section 11 1MRK504086-UFR B Contrôle-Commande sélectionner Demande de réservation RES_RQ Réservation accordée RES_GRT Fin de commande t1>tResResponse, Temporisateur puis 1-of-n-control tResResponse en 'cause' est défini fr05000093.vsd IEC05000093 V1 FR Figure 240: tResResponse Le temporisateur tExecutionFB supervise le temps qui s'écoule entre la commande d'exécution et la fin de la commande (voir la figure 241).
Page 516 Section 11 1MRK504086-UFR B Contrôle-Commande Exécuter commande SYNC_OK tSynchrocheck START_SY SY_INPRO tSynchronizing t2>tSynchronizing, puis blocked-by-synchrocheck en 'cause' est défini fr05000095.vsd IEC05000095 V1 FR Figure 242: tSynchroCheck et tSynchronizing Gestion des erreurs En fonction du type d'erreur survenant pendant une séquence de commandes, le signal d'erreur est défini à...
Page 517 Section 11 1MRK504086-UFR B Contrôle-Commande 11.3.4.3 Bloc fonctionnel CS01- SCSWI BLOCK EXE_OP PSTO EXE_CL L_SEL SELECTED L_OPEN RES_RQ L_CLOSE START_SY AU_OPEN POSITION AU_CLOSE OPENPOS BL_CMD CLOSEPOS RES_GRT POLEDISC RES_EXT CMD_BLK SY_INPRO L_CAUSE SYNC_OK XOUT EN_OPEN EN_CLOSE XPOS1 XPOS2 XPOS3 en05000337.vsd IEC05000337 V1 FR Figure 243: Bloc fonctionnel CS...
Page 518 Unité Seuil Par défaut Description CtlModel Dir Norm SBO Aug. Spécifie le type de modèle de contrôle- SBO Enh (ABB) commande selon CEI 61850 Sens normal (ABB) SBO Aug. PosDependent Toujours permis Toujours permis Autorisation de manoeuvre en fonction Pas de perm. pour...
Page 519 Section 11 1MRK504086-UFR B Contrôle-Commande 11.3.5 Disjoncteur (SXCBR) 11.3.5.1 Introduction Le but de cette fonction est de fournir l'état réel des positions et d'effectuer les opérations de contrôle, à savoir transmettre toutes les commandes aux appareils de coupure primaires du type disjoncteur via les cartes de sortie et superviser l'opération et la position de commutation.
Page 520 Section 11 1MRK504086-UFR B Contrôle-Commande Principes de blocage La fonction inclut plusieurs principes de blocage. Le principe de base de tous les signaux de blocage est qu'ils affectent les commandes de tous les autres clients, par exemple l'emplacement des opérateurs, les fonctions de protection, le réenclenchement automatique, etc.
Page 521 Section 11 1MRK504086-UFR B Contrôle-Commande AdaptivePulse=TRUE EXE_CL durée d'impulsion de fermeture OPENPOS CLOSEPOS if t1 >tStarMove, puis attribut tStartMove timer "switch-not-start-moving" en 'cause' est défini tStartMove if t2 > tIntermediate, puis attribut tIntermediate timer "persisting-intermediate-state" en 'cause' est défini tIntermediate en05000097.vsd IEC05000097 V1 FR Figure 245:...
Page 522 Section 11 1MRK504086-UFR B Contrôle-Commande • la nouvelle position finale attendue est atteinte et le paramètre de configuration AdaptivePulse est défini sur true (vrai) ; • la temporisation tOpenPulse ou tClosePulse s'est écoulée ; • une erreur s'est produite du fait que l'appareil de sectionnement n'entre pas en action, autrement dit tStartMove s'est écoulé.
Page 523 Section 11 1MRK504086-UFR B Contrôle-Commande disponibles sur le CEI 61850. Une sortie L_CAUSE du bloc fonctionnel indique la dernière valeur de l'erreur qui s'est produite au cours de la commande. Tableau 270: Valeurs de cause propres aux fabricants pour le contrôle d'appareillages par ordre de priorité...
Page 524 Section 11 1MRK504086-UFR B Contrôle-Commande 11.3.5.4 Signaux d'entrée et de sortie Tableau 271: SXCBR Signaux d'entrée Type Description défaut BLOCK BOOLEAN Bloc de fonction LR_SWI BOOLEAN Indication du commutateur Local/A distance dans le poste extérieur OPEN BOOLEAN Signal pulsé servant à ouvrir immédiatement l'interrupteur CLOSE BOOLEAN...
Page 525 Section 11 1MRK504086-UFR B Contrôle-Commande 11.3.5.5 Paramètres de réglage Tableau 273: SXCBR Réglages de non-groupe (de base) Valeurs (plage) Unité Seuil Par défaut Description tStartMove 0.000 - 60.000 0.001 0.100 Délai de supervision pour obtenir un déplacement de l'appareil après une commande tIntermediate 0.000 - 60.000...
Page 526 Section 11 1MRK504086-UFR B Contrôle-Commande niveau supérieur est autorisée. Quand le signal est à TRUE, toutes les commandes (de changement de position) des clients IED internes sont rejetées, y compris les commandes de déclenchement de la part des fonctions de protection. La fonctionnalité...
Page 527 Section 11 1MRK504086-UFR B Contrôle-Commande Il est toujours possible d'effectuer un remplacement, indépendamment de l'indication de position et des informations d'état de la carte d'E/S. Quand le remplacement est activé, les valeurs de position sont bloquées en ce qui concerne la mise à jour, et les autres signaux relatifs à...
Page 528 Section 11 1MRK504086-UFR B Contrôle-Commande OPENPOS CLOSEPOS AdaptivePulse=FALSE EXE_CL tClosePulse AdaptivePulse=TRUE EXE_CL tClosePulse en05000098.vsd IEC05000098 V1 FR Figure 251: Impulsion de sortie d'exécution Si l'impulsion est configurée pour être adaptative, elle ne peut pas dépasser tOpenPulse ou tClosePulse. Les impulsions de sortie d'exécution sont réinitialisées quand : •...
Page 529 Section 11 1MRK504086-UFR B Contrôle-Commande OPENPOS CLOSEPOS AdaptivePulse=FALSE EXE_OP tOpenPulse AdaptivePulse=TRUE EXE_OP tOpenPulse tStartMove timer en05000099.vsd IEC05000099 V1 FR Figure 252: Commande d'ouverture avec indication de position ouverte Gestion des erreurs En fonction du type d'erreur survenant pendant une séquence de commandes, le signal d'erreur est défini à...
Page 530 Section 11 1MRK504086-UFR B Contrôle-Commande 11.3.6.3 Bloc fonctionnel XS01- SXSWI BLOCK XPOS LR_SWI EXE_OP OPEN EXE_CL CLOSE SUBSTED BL_OPEN OP_BLKD BL_CLOSE CL_BLKD BL_UPD UPD_BLKD POSOPEN POSITION POSCLOSE OPENPOS RS_CNT CLOSEPOS CNT_VAL L_CAUSE en05000339.vsd IEC05000339 V1 FR Figure 253: Bloc fonctionnel XS 11.3.6.4 Signaux d'entrée et de sortie Tableau 275:...
Page 531 Section 11 1MRK504086-UFR B Contrôle-Commande Type Description CL_BLKD BOOLEAN Indication de blocage de la fonction pour les commandes de fermeture UPD_BLKD BOOLEAN La mise à jour de l'indication de position est bloquée POSITION INTEGER Indication de position d'appareillage de coupure OPENPOS BOOLEAN Appareillage de coupure ouvert...
Page 532 Section 11 1MRK504086-UFR B Contrôle-Commande de réservation provenant d'une autre travée. La fonction ne peut être réservée que si elle ne l'est pas déjà. Le signal qui permet de réserver la propre travée est le signal d'entrée RES_RQx (x=1-8) émis par le contrôleur de commutation SCWI. Les signaux de requête provenant d'une autre travée sont les sorties RE_RQ_B et V_RE_RQ issues du bloc fonctionnel RESIN.
Page 533 Section 11 1MRK504086-UFR B Contrôle-Commande Blocage et forçage de réservation Si la fonction QCRSV est bloquée, (entrée BLK_RES établie à vraie), la réservation est bloquée. Autrement dit, aucune réservation ne peut être effectuée depuis la propre travée ou une autre travée. Ceci peut être défini, par exemple, par l'intermédiaire d'une entrée binaire d'un dispositif externe permettant d'empêcher des opérations simultanées depuis l'emplacement d'un autre opérateur.
Page 534 Section 11 1MRK504086-UFR B Contrôle-Commande 11.3.7.3 Bloc fonctionnel CR01- QCRSV EXCH_IN RES_GRT 1 RES_RQ1 RES_GRT 2 RES_RQ2 RES_GRT 3 RES_RQ3 RES_GRT 4 RES_RQ4 RES_GRT 5 RES_RQ5 RES_GRT 6 RES_RQ6 RES_GRT 7 RES_RQ7 RES_GRT 8 RES_RQ8 RES_BAYS BLK_RES ACK_T O_B OVERRIDE RESERVED RES_DAT A EXCH_OUT...
Page 535 Section 11 1MRK504086-UFR B Contrôle-Commande Type Description RES_GRT4 BOOLEAN La réservation est effectuée et l'app. 4 est autorisé à opérer RES_GRT5 BOOLEAN La réservation est effectuée et l'app. 5 est autorisé à opérer RES_GRT6 BOOLEAN La réservation est effectuée et l'app. 6 est autorisé...
Page 536 Section 11 1MRK504086-UFR B Contrôle-Commande 11.3.8 Entrée de réservation (RESIN) 11.3.8.1 Introduction Le bloc fonctionnel RESIN reçoit les informations de réservation d'autres travées. Le nombre de fonctions est le même que le nombre de travées concernées (jusqu'à 60 fonctions disponibles). 11.3.8.2 Principe de fonctionnement La fonction d'entrée de réservation est basée purement et simplement sur des...
Page 537 Section 11 1MRK504086-UFR B Contrôle-Commande fonction de réservation dans la travée courante. L'entrée EXCH_IN du premier module RESIN de la chaîne a comme valeur l'entier 5. Cette valeur est fournie par l'utilisation du premier bloc fonctionnel RESIN (RE01-), où l'entrée EXCH_IN est définie à...
Page 538 Section 11 1MRK504086-UFR B Contrôle-Commande 11.3.8.4 Signaux d'entrée et de sortie Tableau 281: RESIN1 Signaux d'entrée Type Description défaut BAY_ACK BOOLEAN Une autre travée a accusé réception à la requête de réservation de cette travée BAY_VAL BOOLEAN Les signaux de réservation et d'acquittement d'une autre travée sont valides BAY_RES BOOLEAN...
Page 539 Section 11 1MRK504086-UFR B Contrôle-Commande contrôle-commande et ne dépend d'aucune fonction centrale. Pour l'interverrouillage à l'échelle du poste, les IED communiquent via le bus de poste ou par l'intermédiaire d'entrées/sorties binaires câblées. Les conditions d'interverrouillage dépendent à tout moment donné de la configuration de circuit et de l'état de l'installation.
Page 540 Section 11 1MRK504086-UFR B Contrôle-Commande Modules de contrôle Modules de des appareils verrouillage dans SCILO SCSWI les autres travées SXSWI Modules de contrôle des appareils Module de SXCBR SCILO SCSWI verrouillage Modules de contrôle des appareils SCILO SCSWI SXSWI en04000526.vsd IEC04000526 V1 FR Figure 259: Module d'interverrouillage d'une tranche...
Page 541 Section 11 1MRK504086-UFR B Contrôle-Commande Une fonction de neutralisation est disponible sur l'IHM du poste et peut être utilisée pour contourner la fonction d'interverrouillage au cas où les données requises pour la condition ne seraient pas toutes valides. Pour tous les modules d'interverrouillage, les règles générales suivantes s'appliquent : •...
Page 542 Section 11 1MRK504086-UFR B Contrôle-Commande Les conditions d'interverrouillage peuvent être modifiées pour répondre aux exigences spécifiques des clients, par exemple en ajoutant une logique configurable au moyen de l'outil de configuration graphique PCM 600. Les entrées Qx_EXy des modules d'interverrouillage sont utilisées pour ajouter ces conditions spécifiques. Les signaux d'entrée EXDU_xx doivent être fixés à...
Page 543 Section 11 1MRK504086-UFR B Contrôle-Commande 11.4.3.3 Bloc fonctionnel CI01- SCILO POSOPEN EN_OPEN POSCLOSE EN_CLOSE OPEN_EN CLOSE_EN en05000359.vsd IEC05000359 V1 FR Figure 262: Bloc fonctionnel CI 11.4.3.4 Signaux d'entrée et de sortie Tableau 284: SCILO Signaux d'entrée Type Description défaut POSOPEN BOOLEAN Appareillage de coupure ouvert POSCLOSE...
Page 544 Section 11 1MRK504086-UFR B Contrôle-Commande WA1 (A) WA2 (B) WA7 (C) en04000478.vsd IEC04000478 V1 FR Figure 263: Configuration de poste d'interconnexion ABC_LINE Manuel de référence technique...
Page 545 Section 11 1MRK504086-UFR B Contrôle-Commande 11.4.4.2 Bloc fonctionnel IF01- ABC_LINE QA1_OP QA1CLREL QA1_CL QA1CLIT L QB9_OP QB9REL QB9_CL QB9IT L QB1_OP QB1REL QB1_CL QB1IT L QB2_OP QB2REL QB2_CL QB2IT L QB7_OP QB7REL QB7_CL QB7IT L QC1_OP QC1REL QC1_CL QC1IT L QC2_OP QC2REL QC2_CL...
Page 546 Section 11 1MRK504086-UFR B Contrôle-Commande 11.4.4.3 Schéma logique ABC_LINE QA1_OP QA1_CL VPQA1 QB9_OP QB9_CL VPQB9 QA1CLREL QB1_OP QA1CLITL QB1_CL VPQB1 & QB2_OP QB2_CL VPQB2 QB7_OP QB7_CL VPQB7 QC1_OP QC1_CL VPQC1 QC2_OP QC2_CL VPQC2 QC9_OP QC9_CL VPQC9 QC11_OP QC11_CL VPQC11 QC21_OP QC21_CL VPQC21 QC71_OP...
Page 547 Section 11 1MRK504086-UFR B Contrôle-Commande QB1REL VPQA1 ³1 & VPQB2 VPQC1 QB1ITL VPQC2 VPQC11 QA1_OP QB2_OP QC1_OP QC2_OP QC11_OP EXDU_ES QB1_EX1 VPQB2 & VP_BC_12 QB2_CL BC_12_CL EXDU_BC QB1_EX2 VPQC1 & VPQC11 QC1_CL QC11_CL EXDU_ES QB1EX3 en04000528.vsd IEC04000528 V1 FR Manuel de référence technique...
Page 548 Section 11 1MRK504086-UFR B Contrôle-Commande QB2REL VPQA1 ³1 & VPQB1 VPQC1 QB2ITL VPQC2 VPQC21 QA1_OP QB1_OP QC1_OP QC2_OP QC21_OP EXDU_ES QB2_EX1 VPQB1 & VP_BC_12 QB1_CL BC_12_CL EXDU_BC QB2_EX2 VPQC1 & VPQC21 QC1_CL QC21_CL EXDU_ES QB2_EX3 en04000529.vsd IEC04000529 V1 FR Manuel de référence technique...
Page 549 Section 11 1MRK504086-UFR B Contrôle-Commande VPQC9 QB7REL >1 & VPQC71 VP_BB7_D QB7ITL VP_BC_17 VP_BC_27 QC9_OP QC71_OP EXDU_ES BB7_D_OP EXDU_BPB BC_17_OP BC_27_OP EXDU_BC QB7_EX1 VPQA1 & VPQB1 VPQC9 VPQB9 VPQC71 VP_BB7_D VP_BC_17 QA1_CL QB1_CL QC9_OP QB9_CL QC71_OP EXDU_ES BB7_D_OP EXDU_BPB BC_17_CL EXDU_BC QB7_EX2 IEC04000530 V1 FR...
Page 550 Section 11 1MRK504086-UFR B Contrôle-Commande VPQA1 VPQB2 & >1 VPQC9 VPQB9 VPQC71 VP_BB7_D VP_BC_27 QA1_CL QB2_CL QC9_OP QB9_CL QC71_OP EXDU_ES BB7_D_OP EXDU_BPB BC_27_CL EXDU_BC QB7_EX3 VPQC9 VPQC71 & QC9_CL QC71_CL EXDU_ES QB7_EX4 VPQB1 QC1REL VPQB2 QC1ITL & VPQB9 QC2REL QB1_OP QC2ITL QB2_OP QB9_OP...
Page 551 Section 11 1MRK504086-UFR B Contrôle-Commande QB1_OP QB1OPTR QB1_CL QB1CLTR VPQB1 VPQB1TR QB2_OP QB2OPTR QB2_CL QB2CLTR VPQB2 VPQB2TR QB7_OP QB7OPTR QB7_CL QB7CLTR VPQB7 VPQB7TR QB1_OP QB12OPTR QB2_OP >1 QB12CLTR VPQB1 VPQB12TR VPQB2 & en04000532.vsd IEC04000532 V1 FR 11.4.4.4 Signaux d'entrée et de sortie Tableau 286: ABC_LINE Signaux d'entrée Type...
Page 552 Section 11 1MRK504086-UFR B Contrôle-Commande Type Description défaut QC21_CL BOOLEAN Le sectionneur de terre QC21 sur le jeu de barres WA2 est en position fermée QC71_OP BOOLEAN Le sectionneur de terre QC71 sur le jeu de barres WA7 est en position ouverte QC71_CL BOOLEAN Le sectionneur de terre QC71 sur le jeu de barres...
Page 553 Section 11 1MRK504086-UFR B Contrôle-Commande Type Description défaut QB7_EX2 BOOLEAN Condition externe pour l'appareil QB7 QB7_EX3 BOOLEAN Condition externe pour l'appareil QB7 QB7_EX4 BOOLEAN Condition externe pour l'appareil QB7 Tableau 287: ABC_LINE Signaux de sortie Type Description QA1CLREL BOOLEAN La fermeture de QA1 est autorisée QA1CLITL BOOLEAN La fermeture de QA1 est interdite...
Page 554 Section 11 1MRK504086-UFR B Contrôle-Commande 11.4.5 Interverrouillage pour tranche de couplage de jeu de barres (ABC_BC) 11.4.5.1 Introduction Le module d'interverrouillage ABC_BC est utilisé pour une tranche de couplage de jeu de barres connectée à une disposition à double jeu de barres, conformément à la figure 265.
Page 555 Section 11 1MRK504086-UFR B Contrôle-Commande 11.4.5.2 Bloc fonctionnel IG01- ABC_BC QA1_OP QA1OPREL QA1_CL QA1OPIT L QB1_OP QA1CLREL QB1_CL QA1CLIT L QB2_OP QB1REL QB2_CL QB1IT L QB7_OP QB2REL QB7_CL QB2IT L QB20_OP QB7REL QB20_CL QB7IT L QC1_OP QB20REL QC1_CL QB20IT L QC2_OP QC1REL QC2_CL...
Page 556 Section 11 1MRK504086-UFR B Contrôle-Commande 11.4.5.3 Schéma logique ABC_BC QA1_OP QA1_CL VPQA1 QB1_OP QB1_CL VPQB1 QB20_OP QB20_CL VPQB20 QB7_OP QB7_CL VPQB7 QB2_OP QB2_CL VPQB2 QC1_OP QC1_CL VPQC1 QC2_OP QC2_CL VPQC2 QC11_OP QC11_CL VPQC11 QC21_OP QC21_CL VPQC21 QC71_OP QC71_CL VPQC71 VPQB1 QA1OPREL QB1_OP >1...
Page 557 Section 11 1MRK504086-UFR B Contrôle-Commande VPQA1 VPQB2 QB1REL & >1 VPQC1 QB1ITL VPQC2 VPQC11 QA1_OP QB2_OP QC1_OP QC2_OP QC11_OP EXDU_ES QB1_EX1 VPQB2 VP_BC_12 & QB2_CL BC_12_CL EXDU_BC QB1_EX2 VPQC1 VPQC11 & QC1_CL QC11_CL EXDU_ES QB1_EX3 en04000534.vsd IEC04000534 V1 FR Manuel de référence technique...
Page 558 Section 11 1MRK504086-UFR B Contrôle-Commande VPQA1 VPQB1 QB2REL & >1 VPQC1 QB2ITL VPQC2 VPQC21 QA1_OP QB1_OP QC1_OP QC2_OP QC21_OP EXDU_ES QB2_EX1 VPQB1 VP_BC_12 & QB1_CL BC_12_CL EXDU_BC QB2_EX2 VPQC1 VPQC21 & QC1_CL QC21_CL EXDU_ES QB2_EX3 en04000535.vsd IEC04000535 V1 FR Manuel de référence technique...
Page 559 Section 11 1MRK504086-UFR B Contrôle-Commande VPQA1 VPQB20 QB7REL & >1 VPQC1 QB7ITL VPQC2 VPQC71 QA1_OP QB20_OP QC1_OP QC2_OP QC71_OP EXDU_ES QB7_EX1 VPQC2 VPQC71 & QC2_CL QC71_CL EXDU_ES QB7_EX2 VPQA1 VPQB7 QB20REL & >1 VPQC1 QB20ITL VPQC2 VPQC21 QA1_OP QB7_OP QC1_OP QC2_OP QC21_OP EXDU_ES...
Page 560 Section 11 1MRK504086-UFR B Contrôle-Commande VPQB1 QC1REL VPQB20 QC1ITL & VPQB7 QC2REL VPQB2 QC2ITL QB1_OP QB20_OP QB7_OP QB2_OP QB1_OP QB1OPTR QB1_CL QB1CLTR VPQB1 VPQB1TR QB20_OP QB220OTR QB2_OP & QB220CTR VPQB20 VQB220TR VPQB2 & QB7_OP QB7OPTR QB7_CL QB7CLTR VPQB7 VPQB7TR QB1_OP QB12OPTR QB2_OP >1...
Page 561 Section 11 1MRK504086-UFR B Contrôle-Commande Type Description défaut QB1_CL BOOLEAN QB1 est en position fermée QB2_OP BOOLEAN QB2 est en position ouverte QB2_CL BOOLEAN QB2 est en position fermée QB7_OP BOOLEAN QB7 est en position ouverte QB7_CL BOOLEAN QB7 est en position fermée QB20_OP BOOLEAN QB20 est en position ouverte...
Page 562 Section 11 1MRK504086-UFR B Contrôle-Commande Type Description défaut QB2_EX2 BOOLEAN Condition externe pour l'appareil QB2 QB2_EX3 BOOLEAN Condition externe pour l'appareil QB2 QB20_EX1 BOOLEAN Condition externe pour l'appareil QB20 QB20_EX2 BOOLEAN Condition externe pour l'appareil QB20 QB7_EX1 BOOLEAN Condition externe pour l'appareil QB7 QB7_EX2 BOOLEAN Condition externe pour l'appareil QB7...
Page 563 Section 11 1MRK504086-UFR B Contrôle-Commande Type Description BC17CLTR BOOLEAN La connexion existe entre WA1 et WA7 via le propre couplage BC27OPTR BOOLEAN Pas de connexionentre WA2 et WA7 via le propre couplage BC27CLTR BOOLEAN La connexion existe entre WA2 et WA7 via le propre couplage VPQB1TR BOOLEAN...
Page 564 Section 11 1MRK504086-UFR B Contrôle-Commande WA1 (A) WA2 (B) AB_TRAFO QA2 et QC4 ne sont pas utilisés dans cet interverrouillage en04000515.vsd IEC04000515 V1 FR Figure 267: Configuration de poste d'interconnexion AB_TRAFO Manuel de référence technique...
Page 565 Section 11 1MRK504086-UFR B Contrôle-Commande 11.4.6.2 Bloc fonctionnel IE01- AB_TRAFO QA1_OP QA1CLREL QA1_CL QA1CLIT L QB1_OP QB1REL QB1_CL QB1IT L QB2_OP QB2REL QB2_CL QB2IT L QC1_OP QC1REL QC1_CL QC1IT L QC2_OP QC2REL QC2_CL QC2IT L QB3_OP QB1OPT R QB3_CL QB1CLT R QB4_OP QB2OPT R QB4_CL...
Page 566 Section 11 1MRK504086-UFR B Contrôle-Commande 11.4.6.3 Schéma logique AB_TRAFO QA1_OP QA1_CL VPQA1 QB1_OP QB1_CL VPQB1 QB2_OP QB2_CL VPQB2 QC1_OP QC1_CL VPQC1 QC2_OP QC2_CL VPQC2 QB3_OP QB3_CL VPQB3 QB4_OP QB4_CL VPQB4 QC3_OP QC3_CL VPQC3 QC11_OP QC11_CL VPQC11 QC21_OP QC21_CL VPQC21 VPQB1 QA1CLREL VPQB2 QA1CLITL...
Page 567 Section 11 1MRK504086-UFR B Contrôle-Commande VPQA1 VPQB2 QB1REL & >1 VPQC1 QB1ITL VPQC2 VPQC3 VPQC11 QA1_OP QB2_OP QC1_OP QC2_OP QC3_OP QC11_OP EXDU_ES QB1_EX1 VPQB2 VPQC3 & VP_BC_12 QB2_CL QC3_OP BC_12_CL EXDU_BC QB1_EX2 VPQC1 VPQC2 & VPQC3 VPQC11 QC1_CL QC2_CL QC3_CL QC11_CL EXDU_ES QB1_EX3...
Page 568 Section 11 1MRK504086-UFR B Contrôle-Commande VPQA1 VPQB1 QB2REL & >1 VPQC1 QB2ITL VPQC2 VPQC3 VPQC21 QA1_OP QB1_OP QC1_OP QC2_OP QC3_OP QC21_OP EXDU_ES QB2_EX1 VPQB1 VPQC3 & VP_BC_12 QB1_CL QC3_OP BC_12_CL EXDU_BC QB2_EX2 VPQC1 VPQC2 & VPQC3 VPQC21 QC1_CL QC2_CL QC3_CL QC21_CL EXDU_ES QB2_EX3...
Page 569 Section 11 1MRK504086-UFR B Contrôle-Commande VPQB1 QC1REL VPQB2 QC1ITL & VPQB3 QC2REL VPQB4 QC2ITL QB1_OP QB2_OP QB3_OP QB4_OP QB1_OP QB1OPTR QB1_CL QB1CLTR VPQB1 VPQB1TR QB2_OP QB2OPTR QB2_CL QB2CLTR VPQB2 VPQB2TR QB1_OP QB12OPTR QB2_OP >1 QB12CLTR VPQB1 VPQB12TR VPQB2 & en04000541.vsd IEC04000541 V1 FR 11.4.6.4 Signaux d'entrée et de sortie...
Page 570 Section 11 1MRK504086-UFR B Contrôle-Commande Type Description défaut QC21_OP BOOLEAN QC21 sur le jeu de barres WA2 est en position ouverte QC21_CL BOOLEAN QC21 sur le jeu de barres WA2 est en position fermée BC_12_CL BOOLEAN Une connexion de couplage existe entre les jeux de barres WA1 et WA2 VP_BC_12 BOOLEAN...
Page 571 Section 11 1MRK504086-UFR B Contrôle-Commande Type Description VPQB1TR BOOLEAN L'état de commutation de QB1 est valide (ouvert ou fermé) VPQB2TR BOOLEAN L'état de position de QB2 est valide (ouvert ou fermé) VPQB12TR BOOLEAN Les positions de QB1 et QB2 sont valides (ouvert ou fermé) 11.4.7 Interverrouillage pour disjoncteur de section de jeu de...
Page 572 Section 11 1MRK504086-UFR B Contrôle-Commande 11.4.7.2 Bloc fonctionnel IH01- A1A2_BS QA1_OP QA1OPREL QA1_CL QA1OPIT L QB1_OP QA1CLREL QB1_CL QA1CLIT L QB2_OP QB1REL QB2_CL QB1IT L QC3_OP QB2REL QC3_CL QB2IT L QC4_OP QC3REL QC4_CL QC3IT L S1QC1_OP QC4REL S1QC1_CL QC4IT L S2QC2_OP S1S2OPT R S2QC2_CL...
Page 573 Section 11 1MRK504086-UFR B Contrôle-Commande 11.4.7.3 Schéma logique A1A2_BS QA1_OP QA1_CL VPQA1 QB1_OP QB1_CL VPQB1 QB2_OP QB2_CL VPQB2 QC3_OP QC3_CL VPQC3 QC4_OP QC4_CL VPQC4 S1QC1_OP S1QC1_CL VPS1QC1 S2QC2_OP S2QC2_CL VPS2QC2 VPQB1 QB1_OP QA1OPREL >1 & QA1O_EX1 QA1OPITL VPQB2 QB2_OP & QA1O_EX2 VP_BBTR BBTR_OP...
Page 574 Section 11 1MRK504086-UFR B Contrôle-Commande VPQA1 VPQC3 QB2REL >1 & VPQC4 QB2ITL VPS2QC2 QA1_OP QC3_OP QC4_OP S2QC2_OP EXDU_ES QB2_EX1 VPQC4 VPS2QC2 & QC4_CL S2QC2_CL EXDU_ES QB2_EX2 VPQB1 QC3REL VPQB2 QC3ITL & QB1_OP QC4REL QB2_OP QC4ITL QB1_OP QB1OPTR QB1_CL QB1CLTR VPQB1 VPQB1TR QB2_OP QB2OPTR...
Page 575 Section 11 1MRK504086-UFR B Contrôle-Commande Type Description défaut QC3_OP BOOLEAN QC3 est en position ouverte QC3_CL BOOLEAN QC3 est en position fermée QC4_OP BOOLEAN QC4 est en position ouverte QC4_CL BOOLEAN QC4 est en position fermée S1QC1_OP BOOLEAN QC1 sur la section de barre 1 est en position ouverte S1QC1_CL BOOLEAN...
Page 576 Section 11 1MRK504086-UFR B Contrôle-Commande Type Description S1S2OPTR BOOLEAN Pas de connexion entre les zones 1 et 2 du jeu de barres S1S2CLTR BOOLEAN Couplage existant entre les zones 1 et 2 du jeu de barres QB1OPTR BOOLEAN QB1 est en position ouverte QB1CLTR BOOLEAN QB1 est en position fermée...
Page 577 Section 11 1MRK504086-UFR B Contrôle-Commande 11.4.8.2 Bloc fonctionnel II01- A1A2_DC QB_OP QBOPREL QB_CL QBOPIT L S1QC1_OP QBCLREL S1QC1_CL QBCLIT L S2QC2_OP DCOPT R S2QC2_CL DCCLT R S1DC_OP VPDCT R S2DC_OP VPS1_DC VPS2_DC EXDU_ES EXDU_BB QBCL_EX1 QBCL_EX2 QBOP_EX1 QBOP_EX2 QBOP_EX3 en05000349.vsd IEC05000349 V1 FR Figure 272: Bloc fonctionnel II...
Page 578 Section 11 1MRK504086-UFR B Contrôle-Commande 11.4.8.3 Schéma logique Manuel de référence technique...
Page 579 Section 11 1MRK504086-UFR B Contrôle-Commande A1A2_DC QB_OP VPQB VPDCTR QB_CL DCOPTR DCCLTR S1QC1_OP VPS1QC1 S1QC1_CL S2QC2_OP VPS2QC2 S2QC2_CL VPS1QC1 VPS2QC2 >1 & QBOPREL VPS1_DC S1QC1_OP QBOPITL S2QC2_OP S1DC_OP EXDU_ES EXDU_BB QBOP_EX1 VPS1QC1 VPS2QC2 & VPS2_DC S1QC1_OP S2QC2_OP S2DC_OP EXDU_ES EXDU_BB QBOP_EX2 VPS1QC1 VPS2QC2...
Page 580 Section 11 1MRK504086-UFR B Contrôle-Commande IEC04000544 V1 FR IEC04000545 V1 FR 11.4.8.4 Signaux d'entrée et de sortie Tableau 294: A1A2_DC Signaux d'entrée Type Description défaut QB_OP BOOLEAN QB est en position ouverte QB_CL BOOLEAN QB est en position fermée S1QC1_OP BOOLEAN QC1 sur la section de barre 1 est en position ouverte...
Page 581 Section 11 1MRK504086-UFR B Contrôle-Commande Type Description défaut EXDU_BB BOOLEAN Aucune erreur de transmission des tranches dotées de sectionneurs connectés aux sections 1 et 2 QBCL_EX1 BOOLEAN Condition de fermeture externe pour le sectionneur de section QB QBCL_EX2 BOOLEAN Condition de fermeture externe pour le sectionneur de section QB QBOP_EX1 BOOLEAN...
Page 582 Section 11 1MRK504086-UFR B Contrôle-Commande 11.4.9.2 Bloc fonctionnel IJ01- BB_ES QC_OP QCREL QC_CL QCITL BB_DC_OP BBESOPTR VP_BB_DC BBESCLTR EXDU_BB en05000347.vsd IEC05000347 V1 FR Figure 274: Bloc fonctionnel IJ 11.4.9.3 Schéma logique BB_ES VP_BB_DC QCREL BB_DC_OP QCITL & EXDU_BB QC_OP BBESOPTR QC_CL BBESCLTR en04000546.vsd...
Page 583 Section 11 1MRK504086-UFR B Contrôle-Commande Tableau 297: BB_ES Signaux de sortie Type Description QCREL BOOLEAN Manoeuvre de QC autorisée QCITL BOOLEAN Manœuvre de QC interdite BBESOPTR BOOLEAN QC sur cette section de jeu de barres est en position ouverte BBESCLTR BOOLEAN QC sur cette section de jeu de barres est en position fermée...
Page 584 Section 11 1MRK504086-UFR B Contrôle-Commande 11.4.10.2 Bloc fonctionnel IB01- DB_BUS_A QA1_OP QA1CLREL QA1_CL QA1CLITL QB1_OP QB61REL QB1_CL QB61ITL QB61_OP QB1REL QB61_CL QB1ITL QC1_OP QC1REL QC1_CL QC1ITL QC2_OP QC2REL QC2_CL QC2ITL QC3_OP QB1OPTR QC3_CL QB1CLTR QC11_OP VPQB1TR QC11_CL EXDU_ES QB61_EX1 QB61_EX2 QB1_EX1 QB1_EX2 en05000354.vsd...
Page 585 Section 11 1MRK504086-UFR B Contrôle-Commande IC01- DB_BUS_B QA2_OP QA2CLREL QA2_CL QA2CLITL QB2_OP QB62REL QB2_CL QB62ITL QB62_OP QB2REL QB62_CL QB2ITL QC4_OP QC4REL QC4_CL QC4ITL QC5_OP QC5REL QC5_CL QC5ITL QC3_OP QB2OPTR QC3_CL QB2CLTR QC21_OP VPQB2TR QC21_CL EXDU_ES QB62_EX1 QB62_EX2 QB2_EX1 QB2_EX2 en05000355.vsd IEC05000355 V1 FR Figure 278: Bloc fonctionnel IC...
Page 586 Section 11 1MRK504086-UFR B Contrôle-Commande 11.4.10.3 Schémas logiques DB_BUS_A QA1_OP QA1_CL VPQA1 QB61_OP QB61_CL VPQB61 QB1_OP QB1_CL VPQB1 QC1_OP QC1_CL VPQC1 QC2_OP QC2_CL VPQC2 QC3_OP QC3_CL VPQC3 QC11_OP QC11_CL VPQC11 VPQB61 QA1CLREL VPQB1 & QA1CLITL VPQA1 VPQC1 QB61REL >1 & VPQC2 QB61ITL VPQC3...
Page 587 Section 11 1MRK504086-UFR B Contrôle-Commande VPQB61 QC1REL VPQB1 QC1ITL & QB61_OP QC2REL QB1_OP QC2ITL QB1_OP QB1OPTR QB1_CL QB1CLTR VPQB1 VPQB1TR en04000548.vsd IEC04000548 V1 FR Manuel de référence technique...
Page 588 Section 11 1MRK504086-UFR B Contrôle-Commande DB_LINE QA1_OP QA1_CL VPQA1 QA2_OP QA2_CL VPQA2 QB61_OP QB61_CL VPQB61 QC1_OP QC1_CL VPQC1 QC2_OP QC2_CL VPQC2 QB62_OP QB62_CL VPQB62 QC4_OP QC4_CL VPQC4 QC5_OP QC5_CL VPQC5 QB9_OP QB9_CL VPQB9 QC3_OP QC3_CL VPQC3 QC9_OP QC9_CL VPQC9 VOLT_OFF VOLT_ON VPVOLT VPQA1...
Page 589 Section 11 1MRK504086-UFR B Contrôle-Commande VPQA1 VPQC1 >1 & VPQC2 VPQC3 VPQC9 VPQB62 QA1_OP QC1_OP QC2_OP QC3_OP QC9_OP QB62_OP QB9_EX2 VPQA2 VPQB61 & VPQC3 VPQC4 VPQC5 VPQC9 QA2_OP QB61_OP QC3_OP QC4_OP QC5_OP QC9_OP QB9_EX3 VPQC3 VPQC9 & VPQB61 VPQB62 QC3_OP QC9_OP QB61_OP QB62_OP...
Page 590 Section 11 1MRK504086-UFR B Contrôle-Commande VPQB61 VPQB62 QC3REL & VPQB9 QC3ITL QB61_OP QB62_OP QB9_OP VPQB9 VPVOLT QC9REL & QB9_OP QC9ITL VOLT_OFF en04000551.vsd IEC04000551 V1 FR Manuel de référence technique...
Page 591 Section 11 1MRK504086-UFR B Contrôle-Commande DB_BUS_B QA2_OP QA2_CL VPQA2 QB62_OP QB62_CL VPQB62 QB2_OP QB2_CL VPQB2 QC4_OP QC4_CL VPQC4 QC5_OP QC5_CL VPQC5 QC3_OP QC3_CL VPQC3 QC21_OP QC21_CL VPQC21 VPQB62 QA2CLREL VPQB2 & QA2CLITL VPQA2 VPQC4 QB62REL >1 & VPQC5 QB62ITL VPQC3 QA2_OP QC4_OP QC5_OP...
Page 592 Section 11 1MRK504086-UFR B Contrôle-Commande VPQB62 QC4REL VPQB2 QC4ITL & QB62_OP QC5REL QB2_OP QC5ITL QB2_OP QB2OPTR QB2_CL QB2CLTR VPQB2 VPQB2TR en04000553.vsd IEC04000553 V1 FR 11.4.10.4 Signaux d'entrée et de sortie Tableau 298: DB_BUS_A Signaux d'entrée Type Description défaut QA1_OP BOOLEAN QA1 est en position ouverte QA1_CL BOOLEAN...
Page 593 Section 11 1MRK504086-UFR B Contrôle-Commande Tableau 299: DB_BUS_A Signaux de sortie Type Description QA1CLREL BOOLEAN La fermeture de QA1 est autorisée QA1CLITL BOOLEAN La fermeture de QA1 est interdite QB61REL BOOLEAN La manoeuvre de QB61 est autorisée QB61ITL BOOLEAN Manœuvre de QB61 interdite QB1REL BOOLEAN Manœuvre de QB1 autorisée...
Page 594 Section 11 1MRK504086-UFR B Contrôle-Commande Type Description défaut QC9_OP BOOLEAN QC9 est en position ouverte QC9_CL BOOLEAN QC9 est en position fermée VOLT_OFF BOOLEAN Il n'y a pas de tension sur la ligne ni de défaut (fusible) de TT VOLT_ON BOOLEAN Il y a une tension sur la ligne ou un défaut (fusible) de TT...
Page 595 Section 11 1MRK504086-UFR B Contrôle-Commande Type Description défaut EXDU_ES BOOLEAN Aucune erreur de transmission de la travée contenant le sectionneur de terre QC21 QB62_EX1 BOOLEAN Condition externe pour l'appareil QB62 QB62_EX2 BOOLEAN Condition externe pour l'appareil QB62 QB2_EX1 BOOLEAN Condition externe pour l'appareil QB2 QB2_EX2 BOOLEAN Condition externe pour l'appareil QB2...
Page 596 Section 11 1MRK504086-UFR B Contrôle-Commande WA1 (A) WA2 (B) BH_LINE_B BH_LINE_A QB61 QB62 BH_CONN en04000513.vsd IEC04000513 V1 FR Figure 279: Configuration de poste d'interconnexion à un disjoncteur et demi Trois types de modules d'interverrouillage par diamètre sont définis. BH_LINE_A et BH_LINE_B sont les connexions d'une ligne à un jeu de barres. BH_CONN est la connexion entre les deux lignes du diamètre dans la disposition de poste d'interconnexion à...
Page 597 Section 11 1MRK504086-UFR B Contrôle-Commande 11.4.11.2 Blocs fonctionnels IL01- BH_LINE_A QA1_OP QA1CLREL QA1_CL QA1CLITL QB6_OP QB6REL QB6_CL QB6ITL QB1_OP QB1REL QB1_CL QB1ITL QC1_OP QC1REL QC1_CL QC1ITL QC2_OP QC2REL QC2_CL QC2ITL QC3_OP QC3REL QC3_CL QC3ITL QB9_OP QB9REL QB9_CL QB9ITL QC9_OP QC9REL QC9_CL QC9ITL CQA1_OP...
Page 598 Section 11 1MRK504086-UFR B Contrôle-Commande IM01- BH_LINE_B QA1_OP QA1CLREL QA1_CL QA1CLIT L QB6_OP QB6REL QB6_CL QB6IT L QB2_OP QB2REL QB2_CL QB2IT L QC1_OP QC1REL QC1_CL QC1IT L QC2_OP QC2REL QC2_CL QC2IT L QC3_OP QC3REL QC3_CL QC3IT L QB9_OP QB9REL QB9_CL QB9IT L QC9_OP QC9REL...
Page 599 Section 11 1MRK504086-UFR B Contrôle-Commande 11.4.11.3 Schémas logiques BH_LINE_A QA1_OP QA1_CL VPQA1 QB1_OP QB1_CL VPQB1 QB6_OP QB6_CL VPQB6 QC9_OP QC9_CL VPQC9 QB9_OP QB9_CL VPQB9 QC1_OP QC1_CL VPQC1 QC2_OP QC2_CL VPQC2 QC3_OP QC3_CL VPQC3 CQA1_OP CQA1_CL VPCQA1 CQC1_OP CQC1_CL VPCQC1 CQC2_OP CQC2_CL VPCQC2 CQB61_OP...
Page 600 Section 11 1MRK504086-UFR B Contrôle-Commande VPQA1 VPQC1 QB1REL & >1 VPQC2 QB1ITL VPQC11 QA1_OP QC1_OP QC2_OP QC11_OP EXDU_ES QB1_EX1 VPQC1 VPQC11 & QC1_CL QC11_CL EXDU_ES QB1_EX2 VPQB1 QC1REL VPQB6 QC1ITL & QB1_OP QC2REL QB6_OP QC2ITL VPQB6 VPQB9 QC3REL & VPCQB61 QC3ITL QB6_OP QB9_OP...
Page 601 Section 11 1MRK504086-UFR B Contrôle-Commande CQB61_OP QB9_EX4 >1 & >1 CQA1_OP CQC1_OP & CQC2_OP QB9_EX5 QC9_OP QC3_OP QB9_EX6 VPQC9 VPQC3 & QC9_CL QC3_CL QB9_EX7 VPQB9 QC9REL VPVOLT QC9ITL & QB9_OP VOLT_OFF QB1_OP QB1OPTR QB1_CL QB1CLTR VPQB1 VPQB1TR en04000556.vsd IEC04000556 V1 FR Manuel de référence technique...
Page 602 Section 11 1MRK504086-UFR B Contrôle-Commande BH_LINE_B QA1_OP QA1_CL VPQA1 QB2_OP QB2_CL VPQB2 QB6_OP QB6_CL VPQB6 QC9_OP QC9_CL VPQC9 QB9_OP QB9_CL VPQB9 QC1_OP QC1_CL VPQC1 QC2_OP QC2_CL VPQC2 QC3_OP QC3_CL VPQC3 CQA1_OP CQA1_CL VPCQA1 CQC1_OP CQC1_CL VPCQC1 CQC2_OP CQC2_CL VPCQC2 CQB62_OP CQB62_CL VPCQB62 QC21_OP...
Page 603 Section 11 1MRK504086-UFR B Contrôle-Commande VPQA1 VPQC1 QB2REL & >1 VPQC2 QB2ITL VPQC21 QA1_OP QC1_OP QC2_OP QC21_OP EXDU_ES QB2_EX1 VPQC1 VPQC21 & QC1_CL QC21_CL EXDU_ES QB2_EX2 VPQB2 QC1REL VPQB6 QC1ITL & QB2_OP QC2REL QB6_OP QC2ITL VPQB6 VPQB9 QC3REL & VPCQB62 QC3ITL QB6_OP QB9_OP...
Page 604 Section 11 1MRK504086-UFR B Contrôle-Commande CQB62_OP QB9_EX4 >1 & >1 CQA1_OP CQC1_OP & CQC2_OP QB9_EX5 QC9_OP QC3_OP QB9_EX6 VPQC9 VPQC3 & QC9_CL QC3_CL QB9_EX7 VPQB9 QC9REL VPVOLT QC9ITL & QB9_OP VOLT_OFF QB2_OP QB2OPTR QB2_CL QB2CLTR VPQB2 VPQB2TR en04000559.vsd IEC04000559 V1 FR Manuel de référence technique...
Page 605 Section 11 1MRK504086-UFR B Contrôle-Commande BH_CONN QA1_OP QA1_CL VPQA1 QB61_OP QB61_CL VPQB61 QB62_OP QB62_CL VPQB62 QC1_OP QC1_CL VPQC1 QC2_OP QC2_CL VPQC2 1QC3_OP 1QC3_CL VP1QC3 2QC3_OP 2QC3_CL VP2QC3 VPQB61 QA1CLREL VPQB62 & QA1CLITL VPQA1 VPQC1 QB61REL >1 & VPQC2 QB61ITL VP1QC3 QA1_OP QC1_OP QC2_OP...
Page 606 Section 11 1MRK504086-UFR B Contrôle-Commande 11.4.11.4 Signaux d'entrée et de sortie Tableau 304: BH_LINE_A Signaux d'entrée Type Description défaut QA1_OP BOOLEAN QA1 est en position ouverte QA1_CL BOOLEAN QA1 est en position fermée QB6_OP BOOLEAN QB6 est en position ouverte QB6_CL BOOLEAN QB6 est en position fermée...
Page 607 Section 11 1MRK504086-UFR B Contrôle-Commande Type Description défaut EXDU_ES BOOLEAN Aucune erreur de transmission de la tranche contenant le sectionneur de terre QC11 QB6_EX1 BOOLEAN Condition externe pour l'appareil QB6 QB6_EX2 BOOLEAN Condition externe pour l'appareil QB6 QB1_EX1 BOOLEAN Condition externe pour l'appareil QB1 QB1_EX2 BOOLEAN Condition externe pour l'appareil QB1...
Page 608 Section 11 1MRK504086-UFR B Contrôle-Commande Tableau 306: BH_LINE_B Signaux d'entrée Type Description défaut QA1_OP BOOLEAN QA1 est en position ouverte QA1_CL BOOLEAN QA1 est en position fermée QB6_OP BOOLEAN QB6 est en position ouverte QB6_CL BOOLEAN QB6 est en position fermée QB2_OP BOOLEAN QB2 est en position ouverte...
Page 609 Section 11 1MRK504086-UFR B Contrôle-Commande Type Description défaut QB6_EX2 BOOLEAN Condition externe pour l'appareil QB6 QB2_EX1 BOOLEAN Condition externe pour l'appareil QB2 QB2_EX2 BOOLEAN Condition externe pour l'appareil QB2 QB9_EX1 BOOLEAN Condition externe pour l'appareil QB9 QB9_EX2 BOOLEAN Condition externe pour l'appareil QB9 QB9_EX3 BOOLEAN Condition externe pour l'appareil QB9...
Page 610 Section 11 1MRK504086-UFR B Contrôle-Commande Tableau 308: BH_CONN Signaux d'entrée Type Description défaut QA1_OP BOOLEAN QA1 est en position ouverte QA1_CL BOOLEAN QA1 est en position fermée QB61_OP BOOLEAN QB61 est en position ouverte QB61_CL BOOLEAN QB61 est en position fermée QB62_OP BOOLEAN QB62 est en position ouverte...
Page 611 Section 11 1MRK504086-UFR B Contrôle-Commande 11.5 Communication horizontale via GOOSE pour l'interverrouillage 11.5.1 Bloc fonctionnel GR01- IntlReceive BLOCK RESREQ INSTNAME RESGRANT RESRENAM APP1_OP RESGRNAM APP1_CL APP1NAME APP1VAL APP2NAME APP2_OP APP3NAME APP2_CL APP4NAME APP2VAL APP5NAME APP3_OP APP6NAME APP3_CL APP7NAME APP3VAL APP8NAME APP4_OP APP9NAME APP4_CL...
Page 612 Section 11 1MRK504086-UFR B Contrôle-Commande 11.5.2 Signaux d'entrée et de sortie Tableau 310: GOOSEINTLKRCV Signaux d'entrée Type Description défaut BLOCK BOOLEAN Blocage des signaux de sortie Tableau 311: GOOSEINTLKRCV Signaux de sortie Type Description RESREQ BOOLEAN Demande de réservation RESGRANT BOOLEAN Réservation accordée APP1_OP...
Page 613 Section 11 1MRK504086-UFR B Contrôle-Commande Type Description APP10VAL BOOLEAN La position de l'appareil 10 est valide APP11_OP BOOLEAN Appareil 11 ouvert APP11_CL BOOLEAN La position de l'appareil 11 est fermée APP11VAL BOOLEAN La position de l'appareil 11 est valide APP12_OP BOOLEAN Appareil 12 ouvert APP12_CL...
Page 614 Section 11 1MRK504086-UFR B Contrôle-Commande Nom du bloc fonctionnel : TCM- Symbole graphique IEC 60617 : Numéro ANSI : 84 Nom de nœud logique IEC 61850 : TCMYLTC Nom du bloc fonctionnel : TCL- Symbole graphique IEC 60617 : Numéro ANSI : 84 Nom de nœud logique IEC 61850 : TCLYLTC 11.6.1...
Page 615 Section 11 1MRK504086-UFR B Contrôle-Commande Le contrôle automatique de régleur (ATCC) est une fonction conçue pour maintenir automatiquement la tension du côté basse tension d'un transformateur de puissance, dans des limites données autour d'une tension cible définie. Une commande d'augmentation ou de baisse est générée à chaque fois que pendant une durée donnée, la tension mesurée s'écarte de la valeur cible définie d'une valeur supérieure à...
Page 616 Section 11 1MRK504086-UFR B Contrôle-Commande Les signaux d'entrée analogiques sont normalement communs à d'autres fonctions du terminal, comme les fonctions de protection. La tension du jeu de barres basse tension est désignée ci-après par U . De même, les notations I pour le courant de charge et U pour la tension au point de charge seront utilisées ci-après.
Page 617 Section 11 1MRK504086-UFR B Contrôle-Commande zone morte interne sera désignée ci-après par ΔU . La zone morte interne ΔU , (c'est- à-dire le paramètre UDeadbandInner dans l'outil de réglage sous la fonction ATCC) doit être réglée à une valeur inférieure à ΔU. Il est recommandé de fixer la zone morte interne à...
Page 618 Section 11 1MRK504086-UFR B Contrôle-Commande blocs ATCC suiveurs simultanément, et en conséquence, ceux-ci suivent littéralement le maître quelle que soit leur plage de réglage individuelle. Les suiveurs lisent la plage de réglage du maître et s'adaptent à la même plage de réglage ou à...
Page 619 Section 11 1MRK504086-UFR B Contrôle-Commande La tension de jeu de barres U est mesurée individuellement pour chaque transformateur du groupe parallèle par sa fonction ATCC associée. Ces valeurs mesurées sont ensuite échangées entre les transformateurs, et dans chaque bloc ATCC, la valeur moyenne de toutes les valeurs U est calculée.
Page 620 Section 11 1MRK504086-UFR B Contrôle-Commande en retard sur la tension de jeu de barres de presque 90°, tandis que le courant de circulation de T2 est en avance sur la tension de jeu de barres de presque 90° (voir la figure 286). CC_T1 CC_T2 2*Udeadband...
Page 621 Section 11 1MRK504086-UFR B Contrôle-Commande Dans chaque tranche de transformateur, les parties réelles et imaginaires du courant au secondaire du transformateur sont calculées à partir des valeurs mesurées, puis distribuées aux fonctions ATCC appartenant au même groupe parallèle. Comme mentionné précédemment, seule la partie imaginaire (à savoir la composante réactive) du courant du transformateur individuel est requise pour les calculs de courant de circulation.
Page 622 Section 11 1MRK504086-UFR B Contrôle-Commande ´ ´ cc i (Équation 164) EQUATION1869 V1 FR où X est la réactance de court-circuit du transformateur i, et C est un paramètre de réglage dénommé Comp qui sert à augmenter ou à réduire l'impact du courant de circulation dans les calculs de contrôle des blocs ATCC.
Page 623 Section 11 1MRK504086-UFR B Contrôle-Commande UBmean T1 Tension à vide Uset en06000526.vsd IEC06000526 V1 FR Figure 287: Sélection d'un transformateur pour le réglage Sur la figure 287, la tension est considérée comme croissant au-dessus de la ligne désignée par U , et comme décroissant en dessous de cette ligne.
Page 624 Section 11 1MRK504086-UFR B Contrôle-Commande Ainsi, dans l'exemple ci-dessus, la tension à vide calculée pour T3, bien que supérieure à DB1, ne doit pas être prise en compte pour le réglage dans ce cas. Il est possible d'éviter un réglage simultané et de répartir les actions de réglage de façon égale sur les transformateurs parallèles d'un groupe de jeux de barres.
Page 625 Section 11 1MRK504086-UFR B Contrôle-Commande AUTO PARALLEL START & OPERSIMTAP a<b < & & U1 INNER DB & a>b > & U2 INNER DB & U CIRCCOMP >1 URAISE a<b < >1 U1 DB U CIRCCOMP >1 a>b > >1 ULOWER >1 U2 DB...
Page 626 Section 11 1MRK504086-UFR B Contrôle-Commande UCCT4 & & T4PG UCCT3 ³1 & & & & T3PG ³1 SIMLOWER UCCT2 & & & T2PG & UCCT1 & & T1PG & & ³1 & & & & T2PG SIMRAISE ³1 & & &...
Page 627 Section 11 1MRK504086-UFR B Contrôle-Commande du maître via comm(unication) horizontale relativePosition a<b < & raiseVoltageOut & lowerVoltageOut a>b > & URAISE & Prise suiveuse & & ULOWER YLTCOUT ATCCIN & tapPosition & tapInHighVoltPos tapInLowVoltPos en06000510.vsd IEC06000510 V1 FR Figure 291: Logique simplifiée de contrôle parallèle en mode maître/suiveur 11.6.4 Régleur (YLTC)
Page 628 Section 11 1MRK504086-UFR B Contrôle-Commande l'outil de configuration CAP, les contacts de la carte d'entrées binaires sont directement connectés aux entrées B1 à B32 du bloc fonctionnel YLTC. Deuxième option : Via des signaux codés en binaire (binaires), des signaux décimaux codés en binaire (BCD) ou des signaux binaires en code Gray.
Page 629 Section 11 1MRK504086-UFR B Contrôle-Commande Tableau 313: Conversion binaire, BCD et en code Gray IEC06000522 V1 FR La conversion en code Gray ci-dessus n'est pas complète, et, par conséquent, la conversion de nombre décimaux en code Gray est donnée ci-dessous. Manuel de référence technique...
Page 630 Section 11 1MRK504086-UFR B Contrôle-Commande Tableau 314: Conversion en code Gray IEC06000523 V1 FR Troisième option : Via un signal d'entrée en mA. N'importe laquelle des six entrées de la carte mA (MIM) peut être utilisée à des fins de lecture de la plage de réglage du régleur, connectée au bloc fonctionnel YLTC. La mesure de la plage de réglage du régleur via une carte MIM repose sur le principe selon lequel : la plage spécifiée en mA du signal d'entrée (généralement Manuel de référence technique...
Page 631 Section 11 1MRK504086-UFR B Contrôle-Commande 4-20 mA) est divisée en N intervalles correspondant au nombre de plages de réglage disponibles sur le régleur. Toutes les valeurs en mA d'un intervalle sont ensuite associées à une valeur de plage de réglage du régleur. Le nombre N de plages de réglage disponibles sur le régleur est défini par les paramètres de réglage LowVoltTap et HighVoltTap, qui définissent la plage de réglage de tension la plus basse et de tension la plus élevée respectivement.
Page 632 Section 11 1MRK504086-UFR B Contrôle-Commande (Remarque : en cas de contrôle parallèle, ce signal sera également connecté à l'entrée HORIZx du bloc de fonction ATCC du transformateur parallèle.) TTC1-(7304,100) TVC1-(7296,100) TR8ATCC_90 TCYLTC_84 I3P1 ATCCOUT YLTCIN URAISE TCINPRO I3P2 ULOWER U3P2 AUTO INERR HIPOSAL...
Page 633 Section 11 1MRK504086-UFR B Contrôle-Commande Le jeu de données envoyé de la sortie ATCCOUT à l'entrée YLTCIN comprend 5 signaux binaires, un « mot » consistant en 10 signaux binaires et 1 signal analogique. Tableau 315: Signaux binaires : ATCCOUT / YLTCIN Signal Description raiseVolt...
Page 634 Section 11 1MRK504086-UFR B Contrôle-Commande Tableau 318: Signaux binaires contenus dans le mot « status » : ATCCOUT / HORIZx Signal Description TimerOn Ce signal est activé par le transformateur qui a démarré sa temporisation et qui fera l'objet d'un réglage dès l'expiration du délai défini. automaticCTRL Activé...
Page 635 Section 11 1MRK504086-UFR B Contrôle-Commande Signal Description cmdError Signal à l'état haut si une commande d'augmentation ou de baisse transmise n'est pas suivie d'un changement de plage de réglage dans le délai max. prévu. raiseVoltageFb Retour d'information vers le bloc ATCC pour indiquer qu'une commande de baisse doit être exécutée.
Page 636 Section 11 1MRK504086-UFR B Contrôle-Commande VCP1- TR8ATCC_90 I3P1 ATCCOUT I3P2 U3P2 AUTO BLOCK IBLK MANCTRL PGTFWD AUTOCTRL PLTREV PSTO QGTFWD RAISEV QLTREV LOWERV REVACBLK EAUTOBLK UHIGH DEBLKAUT ULOW LVA1 UBLK LVA2 HOURHUNT LVA3 DAYHUNT LVA4 HUNTING LVARESET SINGLE RSTERR PARALLEL DISC HOMING Q1ON...
Page 637 Section 11 1MRK504086-UFR B Contrôle-Commande TCL1- TCLYLTC_84 YLTCIN URAISE TCINPROG ULOWER INERR HIPOSAL RESETERR LOPOSAL OUTERR POSERRAL RS_CLCNT CMDERRAL RS_OPCNT TCERRAL PARITY POSOUT BIERR CONVERR NEWPOS HIDIFPOS INVALPOS TCPOS YLTCOUT en07000037.vsd IEC07000037 V1 FR Figure 296: Bloc fonctionnel TCL VCR1- VCTRReceive BLOCK VCTR_REC...
Page 638 Section 11 1MRK504086-UFR B Contrôle-Commande 11.6.7 Signaux d'entrée et de sortie Tableau 322: TR1ATCC Signaux d'entrée Type Description défaut I3P1 GROUP Groupe d'entrée pour le courant du côté HT SIGNAL I3P2 GROUP Groupe d'entrée pour le courant du côté BT SIGNAL U3P2 GROUP...
Page 639 Section 11 1MRK504086-UFR B Contrôle-Commande Type Description QGTFWD BOOLEAN Puissance réactive au-dessus de la limite réglable powerReactiveForw QLTREV BOOLEAN Puissance réactive en dessous de la limite réglable powerReactiveRev REVACBLK BOOLEAN Blocage causé par une action inversée UHIGH BOOLEAN Tension de jeu de barres au-dessus de la limite réglable voltBusbMaxLimit ULOW BOOLEAN...
Page 640 Section 11 1MRK504086-UFR B Contrôle-Commande Type Description défaut LVA2 BOOLEAN Activation du facteur 2 d'ajustement de la tension de charge LVA3 BOOLEAN Activation de l'ajustement de la tension de charge par le facteur 3 LVA4 BOOLEAN Activation d'ajustement de la tension de charge avec le facteur 4 LVARESET BOOLEAN...
Page 641 Section 11 1MRK504086-UFR B Contrôle-Commande Type Description défaut HORIZ6 GROUP Connexion de groupe pour communication SIGNAL horizontale issue de T6 HORIZ7 GROUP Connexion de groupe pour communication SIGNAL horizontale issue de T7 HORIZ8 GROUP Connexion de groupe pour communication SIGNAL horizontale issue de T8 Tableau 325: TR8ATCC Signaux de sortie...
Page 642 Section 11 1MRK504086-UFR B Contrôle-Commande Type Description MASTER BOOLEAN Le transformateur est maître FOLLOWER BOOLEAN Le transformateur est un suiveur MFERR BOOLEAN Le nombre de maîtres est différent de un OUTOFPOS BOOLEAN Trop grande différence entre les positions des prises UGTUPPDB BOOLEAN Tension supérieure à...
Page 643 Section 11 1MRK504086-UFR B Contrôle-Commande Type Description défaut BOOLEAN Bit 5 du régleur pour la position de prise BOOLEAN Bit 6 du régleur de positions pour la plage de réglage REAL mA pour indiquer les positions de prises du régleur Tableau 327: TCMYLTC Signaux de sortie Type...
Page 644 Section 11 1MRK504086-UFR B Contrôle-Commande Type Description défaut RS_OPCNT BOOLEAN Réinitialise le compteur d'opérations PARITY BOOLEAN Bit de parité du régleur pour la position de prise BIERR BOOLEAN Bit d'erreur du régleur en charge pour la position de prise BOOLEAN BOOLEAN Bit 2 du régleur pour positions de prise BOOLEAN...
Page 645 Section 11 1MRK504086-UFR B Contrôle-Commande Tableau 329: TCLYLTC Signaux de sortie Type Description URAISE BOOLEAN Commande d'augmentation de tension au régulateur ULOWER BOOLEAN Commande de baisse de tension au régleur HIPOSAL BOOLEAN Alarme pour position de prise sur la tension la plus élevée LOPOSAL BOOLEAN...
Page 646 Section 11 1MRK504086-UFR B Contrôle-Commande 11.6.8 Paramètres de réglage Tableau 332: TR1ATCC Réglages de groupe (de base) Valeurs (plage) Unité Seuil Par défaut Description Operation Opération Off / On Encl. I1Base 1 - 99999 3000 Réglage de base pour niveau de courant HT en Ampère I2Base 1 - 99999...
Page 647 Section 11 1MRK504086-UFR B Contrôle-Commande Valeurs (plage) Unité Seuil Par défaut Description OperationLDC Mode de fonctionnement avec Encl. compensation de la chute de tension en ligne OperCapaLDC Compensation LDC pour charge Encl. capacitive Rline 0.00 - 150.00 0.01 Résistance de ligne, valeurs au primaire, en ohm Xline -150.00 - 150.00...
Page 648 Section 11 1MRK504086-UFR B Contrôle-Commande Tableau 333: TR1ATCC Réglages de non-groupe (de base) Valeurs (plage) Unité Seuil Par défaut Description TRFNAME 0 - 13 NAME#-15 Chaîne définie par l'utilisateur pour signal de SORTIE 15 0.1 - 200.0 Réactance du transformateur en ohm au primaire du côté...
Page 649 Section 11 1MRK504086-UFR B Contrôle-Commande Valeurs (plage) Unité Seuil Par défaut Description -9999.99 - 9999.99 MVAr 0.01 Taille du banc de condensateurs/ réactances 2 en MVAr, >0 pour C et <0 pour L -9999.99 - 9999.99 MVAr 0.01 banc de condensateurs/banc de réactances 3 en MVAr, >0 pour C et <0 pour L TotalBlock...
Page 650 Section 11 1MRK504086-UFR B Contrôle-Commande Valeurs (plage) Unité Seuil Par défaut Description LVAConst3 -20.0 - 20.0 % UB Constante 3 pour ajustement LVA, en % de la tension régulée LVAConst4 -20.0 - 20.0 % UB Constante 4 pour ajustement LVA, en % de la tension régulée VRAuto -20.0 - 20.0...
Page 651 Section 11 1MRK504086-UFR B Contrôle-Commande Valeurs (plage) Unité Seuil Par défaut Description VTmismatch 0.5 - 10.0 % UB 10.0 Niveau d'alarme pour supervision de TT, % de la tension nominale tVTmismatch 1 - 600 Temporisation pour l'alarme de la surveillance des circuits tension T1RXOP Réception du blocage en provenance du Encl.
Page 652 Section 11 1MRK504086-UFR B Contrôle-Commande Valeurs (plage) Unité Seuil Par défaut Description CircCurrBk Alarme Alarme Alarme, blocage auto ou blocage Blocage Auto auto&man pour courant circulant élevé Blocage Auto&Man CmdErrBk Alarme Blocage Auto Alarme, blocage auto ou blocage Blocage Auto auto&man pour erreur de commande Blocage Auto&Man OCBk...
Page 653 Section 11 1MRK504086-UFR B Contrôle-Commande Valeurs (plage) Unité Seuil Par défaut Description mAHigh 0.000 - 25.000 0.001 20.000 mA pour la position de prise de tension la plus haute CodeType Type de conversion de code Gris UNIQUE UseParity Activer le contrôle de parité Encl.
Page 654 Section 11 1MRK504086-UFR B Contrôle-Commande Valeurs (plage) Unité Seuil Par défaut Description CLFactor 1.0 - 3.0 Facteur réglable pour fonction de durée de vie des contacts InitCLCounter 0 - 9999999 250000 Valeur de démarrage du compteur CL EnabTapCmd Encl. Activer les commandes au régleur de Encl.
Page 655 Section 11 1MRK504086-UFR B Contrôle-Commande Fonction Plage ou valeur Précision Niveau du nombre (0–100) opérations / jour d'augmentations / de baisses compté en 24 heures Fenêtre temporelle pour l'alarme (1–120) minutes de pompage Alarme de détection de (3–30) opérations / fenêtre pompage, max.
Page 656 Section 11 1MRK504086-UFR B Contrôle-Commande valeurs prédéfinies. Toutefois, les sélecteurs matériels sont source de problèmes de maintenance, et de fourniture (nombreux modèles) et réduisent la fiabilité du système. Les sélecteurs virtuels éliminent tous ces problèmes. 11.7.2 Principe de fonctionnement La fonction SLGGIO dispose de deux entrées opérationnelles : UP et DOWN. Quand un signal est reçu sur l'entrée UP, le bloc active la sortie qui suit la sortie présentement activée dans l'ordre croissant.
Page 657 Section 11 1MRK504086-UFR B Contrôle-Commande 11.7.2.1 Fonctionnalité et comportement du menu: REC 670/Control REC 670 1.1 REC 670/Ctrl/Com Single Line Diagram Control Single Command Measurements Commands Selector Switch (GGIO) Events Disturbance records Settings Diagnostics Test Reset Authorization Language ../Com/Sel Sw/SL03 ../Ctrl/Com/Sel Sw ../Com/Sel Sw/SL03 Damage ctrl...
Page 658 Section 11 1MRK504086-UFR B Contrôle-Commande • S'il n'est utilisé que pour la surveillance, les sélecteurs seront répertoriés avec le nom de leur position effective, tel que défini par l'utilisateur (13 caractères max.). • S'il est utilisé pour le contrôle-commande, les sélecteurs seront répertoriés avec leur position effective, mais seules les trois premières lettres du nom seront utilisées.
Page 659 Section 11 1MRK504086-UFR B Contrôle-Commande 11.7.3 Bloc fonctionnel SL01- SLGGIO BLOCK SWPOS01 PSTO SWPOS02 SWPOS03 DOWN SWPOS04 SWPOS05 SWPOS06 SWPOS07 SWPOS08 SWPOS09 SWPOS10 SWPOS11 SWPOS12 SWPOS13 SWPOS14 SWPOS15 SWPOS16 SWPOS17 SWPOS18 SWPOS19 SWPOS20 SWPOS21 SWPOS22 SWPOS23 SWPOS24 SWPOS25 SWPOS26 SWPOS27 SWPOS28 SWPOS29 SWPOS30...
Page 660 Section 11 1MRK504086-UFR B Contrôle-Commande 11.7.4 Signaux d'entrée et de sortie Tableau 341: SLGGIO Signaux d'entrée Type Description défaut BLOCK BOOLEAN Bloc de fonction PSTO INTEGER Sélection de l'emplacement de l'opérateur BOOLEAN Commande "UP" binaire DOWN BOOLEAN Commande "DOWN" binaire Tableau 342: SLGGIO Signaux de sortie Type...
Page 661 Section 11 1MRK504086-UFR B Contrôle-Commande Type Description SWPOS29 BOOLEAN Position 29 du commutateur de sélection SWPOS30 BOOLEAN Position de commutateur de sélection 30 SWPOS31 BOOLEAN Position de commutateur de sélection 31 SWPOS32 BOOLEAN Position de commutateur de sélection 32 SWPOSN INTEGER Position de commutateur (entier) 11.7.5...
Page 662 Section 11 1MRK504086-UFR B Contrôle-Commande • à des fins de signalisation en recevant la position via les entrées IPOS1 et IPOS2 et en la distribuant dans la configuration par l'intermédiaire des sorties POS1 et POS2 ou sur le CEI 61850 via des rapports ou GOOSE ; •...
Page 663 Section 11 1MRK504086-UFR B Contrôle-Commande 11.8.4 Signaux d'entrée et de sortie Tableau 344: VSGGIO Signaux d'entrée Type Description défaut BLOCK BOOLEAN Bloc de fonction PSTO INTEGER Sélection de l'emplacement de l'opérateur IPOS1 BOOLEAN Position 1 indiquant une entrée IPOS2 BOOLEAN Position 2 indiquant une entrée Tableau 345: VSGGIO Signaux de sortie...
Page 664 Section 11 1MRK504086-UFR B Contrôle-Commande 11.9.1 Introduction Le bloc fonctionnel DPGGIO permet d'envoyer trois signaux logiques à d'autres systèmes ou appareils du poste électrique. Il est spécialement conçue pour être utilisé dans les logiques de réservation et d'interverrouillage au niveau du poste. 11.9.2 Principe de fonctionnement À...
Page 665 Section 11 1MRK504086-UFR B Contrôle-Commande 11.10 Signaux de 8 commandes génériques de point simple (SPC8GGIO) Nom du bloc fonctionnel : SCx-- Symbole graphique IEC 60617 : Numéro ANSI : Nom de nœud logique IEC 61850 : SPC8GGIO 11.10.1 Introduction Le bloc fonctionnel SC est un ensemble de 8 commandes à point unique, conçu pour introduire des commandes de REMOTE (SCADA) ou de LOCAL (IHM) dans les éléments de la configuration logique n'ayant pas besoin de blocs fonctionnels compliqués capables de recevoir des commandes (par exemple, SCSWI).
Page 666 Section 11 1MRK504086-UFR B Contrôle-Commande 11.10.4 Signaux d'entrée et de sortie Tableau 349: SPC8GGIO Signaux d'entrée Type Description défaut BLOCK BOOLEAN Bloque le fonctionnement de la fonction PSTO INTEGER Sélection d'emplacement de l'opérateur Tableau 350: SPC8GGIO Signaux de sortie Type Description OUT1 BOOLEAN...
Page 667 Section 11 1MRK504086-UFR B Contrôle-Commande Valeurs (plage) Unité Seuil Par défaut Description Latched7 Pulsé Pulsé Réglage pour mode pulsé/verrouillé automaintenu appliqué à la sortie 7 tPulse7 0.01 - 6000.00 0.01 0.10 Durée d'impulsion sortie 7 Latched8 Pulsé Pulsé Réglage pour mode pulsé/verrouillé automaintenu appliqué...
Page 669 Section 12 1MRK504086-UFR B Schéma de communication Section 12 Schéma de communication À propos de ce chapitre Ce chapitre décrit la logique du schéma de communication utilisée dans les fonctions de protection de distance et de protection contre les défauts à la terre afin d'éliminer pratiquement instantanément les défauts de la ligne protégée.
Page 670 Section 12 1MRK504086-UFR B Schéma de communication Le module logique de communication de la protection directionnelle de courant résiduel pour les IED REx670 active les schémas à blocage ainsi que les schémas de portée réduite/étendue à autorisation. La logique peut également être complétée par une logique supplémentaire de source faible et d'inversion de courant, incluses dans la fonction EFCA.
Page 671 Section 12 1MRK504086-UFR B Schéma de communication Les schémas à blocage sont particulièrement favorables aux applications à trois terminaux s'il n'y a pas de fuite homopolaire par la prise. Le schéma à blocage est insensible aux inversions de courant, car le signal de réception de porteuse est maintenu suffisamment longtemps pour éviter tout fonctionnement intempestif dû...
Page 672 Section 12 1MRK504086-UFR B Schéma de communication extrémités. Si le rapport est différent, le système de mesure d'impédance et de courant de défaut de terre directionnel de la ligne saine, est susceptible de détecter un défaut dans différentes directions, ce qui peut aboutir à un déclenchement intempestif.
Page 673 Section 12 1MRK504086-UFR B Schéma de communication La fonction de déblocage utilise un signal de de garde de porteuse CRG, qui doit toujours être présent même si aucun signal CR n'est reçu. L'absence du signal CRG pendant une durée supérieure au temps défini tSecurity est utilisée en guise de signal CR (voir la figure 305).
Page 674 Section 12 1MRK504086-UFR B Schéma de communication 12.1.3 Bloc fonctionnel EFC1- ECPSCH_85 BLOCK TRIP BLKTR BLKCS CSBLK CACC CSOR CSUR en06000288.vsd IEC06000288 V1 FR Figure 306: Bloc fonctionnel EFC 12.1.4 Signaux d'entrée et de sortie Tableau 352: ECPSCH Signaux d'entrée Type Description défaut...
Page 675 Section 12 1MRK504086-UFR B Schéma de communication 12.1.5 Paramètres de réglage Tableau 354: ECPSCH Réglages de groupe (de base) Valeurs (plage) Unité Seuil Par défaut Description Operation Opération Off/On Encl. SchemeType Télédécl Indirect Type de schéma, mode d'opération Interdéclenchemen Télédécl Indirect Allongemt.
Page 676 Section 12 1MRK504086-UFR B Schéma de communication 12.2 Logique d'inversion de courant et de source faible pour la protection à maximum de courant résiduel (PSCH, 85) Nom du bloc fonctionnel : EFCA- Symbole graphique IEC 60617 : Numéro ANSI : 85 Nom de nœud logique IEC 61850 : ECRWPSCH 12.2.1...
Page 677 Section 12 1MRK504086-UFR B Schéma de communication Les circuits du schéma à portée étendue et autorisation comportent une logique pour les fonctions d'inversion de courant et de source faible. Ces fonctions ne sont pas requises pour le schéma à portée étendue et blocage. Utilisez les fonctions à...
Page 678 Section 12 1MRK504086-UFR B Schéma de communication activés durant les dernières 200 ms, la logique de source faible renvoie en écho le signal à autorisation reçu. Voir la figure 308. Si l'élément directionnel direct ou inverse est activé au cours des dernières 200 ms, le courant de défaut est suffisant pour que l'IED détecte le défaut à...
Page 679 Section 12 1MRK504086-UFR B Schéma de communication 12.2.3 Bloc fonctionnel EFCA- ECRWPSCH_85 IRVL BLOCK TRWEI IRVBLK ECHO WEIBLK1 WEIBLK2 VTSZ CBOPEN en06000289.vsd IEC06000289 V1 FR Figure 310: Bloc fonctionnel EFCA 12.2.4 Signaux d'entrée et de sortie Tableau 357: ECRWPSCH Signaux d'entrée Type Description défaut...
Page 680 Section 12 1MRK504086-UFR B Schéma de communication 12.2.5 Paramètres de réglage Tableau 359: ECRWPSCH Réglages de groupe (de base) Valeurs (plage) Unité Seuil Par défaut Description CurrRev Mode opératoire de la logique Encl. d'inversion de courant tPickUpRev 0.000 - 60.000 0.001 0.020 Temps de détection (pick-up) pour...
Page 681 Section 13 1MRK504086-UFR B Logique Section 13 Logique À propos de ce chapitre Ce chapitre décrit principalement le déclenchement et les fonctions logiques de déclenchement. Pour chaque fonction décrite, le mode de fonctionnement, les paramètres de réglage, les blocs fonctionnels, les signaux d'entrée et de sortie et les données techniques sont précisés.
Page 682 Section 13 1MRK504086-UFR B Logique BLOCK TRIP tTripMin TRIN Mode de fonctionnement = On (marche) Programme = 3Ph en05000789.vsd IEC05000789 V1 FR Figure 311: Schéma logique simplifié pour déclenchement triphasé La fonction TRPx dispose d'entrées phase par phase prévues pour les déclenchements mono et bipolaires, ainsi que d'entrées destinées à...
Page 683 Section 13 1MRK504086-UFR B Logique Il est possible de verrouiller les signaux de sortie de déclenchement ou de bloquer l'enclenchement uniquement, au moyen du paramètre TripLockout. 13.1.2.1 Schéma logique TRINL1 TRINL2 TRINL3 1PTRZ 1PTREF TRIN RSTTRIP - cont. Program = 3ph en05000517.vsd IEC05000517 V1 FR Figure 312:...
Page 684 Section 13 1MRK504086-UFR B Logique 150 ms L1TRIP RTRIP 2000 ms 150 ms L2TRIP STRIP 2000 ms 150 ms L3TRIP TTRIP 2000 ms P3PTR -loop en05000519.vsd IEC05000519-WMF V1 FR Figure 314: Logique supplémentaire pour le mode de fonctionnement monophasé/triphasé Manuel de référence technique...
Page 685 Section 13 1MRK504086-UFR B Logique 150 ms L1TRIP - cont. RTRIP 2000 ms 150 ms L2TRIP STRIP 2000 ms 150 ms L3TRIP TTRIP 2000 ms TRIP -loop en05000520.vsd IEC05000520-WMF V1 FR Figure 315: Logique supplémentaire pour le mode de fonctionnement monophasé/biphasé/triphasé...
Page 686 Section 13 1MRK504086-UFR B Logique BLOCK RTRIP TRL1 STRIP TRL2 TTRIP TRL3 RSTTRIP TRIP TR3P -loop 10 ms TR1P 5 ms TR2P -loop en05000521.vsd IEC05000521-WMF V1 FR Figure 316: Circuits de déclenchement finaux 13.1.3 Bloc fonctionnel TRP1- SMPPTRC_94 BLOCK TRIP BLKLKOUT TRL1 TRIN...
Page 687 Section 13 1MRK504086-UFR B Logique 13.1.4 Signaux d'entrée et de sortie Tableau 361: SMPPTRC Signaux d'entrée Type Description défaut BLOCK BOOLEAN Bloc de fonction BLKLKOUT BOOLEAN Bloque la sortie de verrouillage de disjoncteur (CLLKOUT) TRIN BOOLEAN Déclencher toutes les phases TRINL1 BOOLEAN Déclencher la phase 1...
Page 688 Section 13 1MRK504086-UFR B Logique 13.1.5 Paramètres de réglage Tableau 363: SMPPTRC Réglages de groupe (de base) Valeurs (plage) Unité Seuil Par défaut Description Operation Encl. Opération Off/On Encl. Program Triphasé 1ph/3ph Déclenchement triphasé ; mono- ou 1ph/3ph triphasé; mono- bi- ou triphasé 1ph/2ph/3ph tTripMin 0.000 - 60.000...
Page 689 Section 13 1MRK504086-UFR B Logique signaux de déclenchement et/ou d'autres signaux de sortie logiques vers les différents relais de sortie. La matrice et les sorties physiques sont visibles dans l'outil d'ingénierie PCM 600, ce qui permet à l'utilisateur d'adapter les signaux aux sorties physiques de déclenchement selon les exigences spécifiques de l'application.
Page 690 Section 13 1MRK504086-UFR B Logique Temps d'impulsion 1 & Impulsion t Impulsion Entrée1 Sortie 1 Délai activé (On) 1 ≥1 Entrée 2 & ≥1 Entrée 16 t off t on Délai désactivé (Off) 1 Temps d'impulsion 2 & t Impulsion Impulsion Sortie 2 Entrée 17...
Page 691 Section 13 1MRK504086-UFR B Logique 13.2.3 Bloc fonctionnel T R01- TRMGGIO INPUT 1 OUT PUT 1 INPUT 2 OUT PUT 2 INPUT 3 OUT PUT 3 INPUT 4 INPUT 5 INPUT 6 INPUT 7 INPUT 8 INPUT 9 INPUT 10 INPUT 11 INPUT 12 INPUT 13...
Page 692 Section 13 1MRK504086-UFR B Logique Type Description défaut INPUT13 BOOLEAN Entrée binaire 13 INPUT14 BOOLEAN Entrée binaire 14 INPUT15 BOOLEAN Entrée binaire 15 INPUT16 BOOLEAN Entrée binaire 16 INPUT17 BOOLEAN Entrée binaire 17 INPUT18 BOOLEAN Entrée binaire 18 INPUT19 BOOLEAN Entrée binaire 19 INPUT20 BOOLEAN...
Page 693 Section 13 1MRK504086-UFR B Logique Valeurs (plage) Unité Seuil Par défaut Description ModeOutput1 Fixe Fixe Mode pour sortie 1, fixe ou pulsé Pulsé ModeOutput2 Fixe Fixe Mode pour sortie 2, fixe ou pulsé Pulsé ModeOutput3 Fixe Fixe Mode pour sortie 3, fixe ou pulsé Pulsé...
Page 694 Section 13 1MRK504086-UFR B Logique O001- INPUT1 INPUT2 NOUT INPUT3 INPUT4 INPUT5 INPUT6 en04000405.vsd IEC04000405 V1 FR Figure 321: Bloc fonctionnel OR Tableau 371: OR Signaux d'entrée Type Description défaut INPUT1 BOOLEAN Entrée 1 de la porte OU INPUT2 BOOLEAN Entrée 2 de la porte OU INPUT3 BOOLEAN...
Page 695 Section 13 1MRK504086-UFR B Logique Tableau 373: AND Signaux d'entrée Type Description défaut INPUT1 BOOLEAN Entrée 1 INPUT2 BOOLEAN Entrée 2 INPUT3 BOOLEAN Entrée 3 INPUT4N BOOLEAN Entrée 4 inversée Tableau 374: AND Signaux de sortie Type Description BOOLEAN Sortie NOUT BOOLEAN Sortie inversée...
Page 696 Section 13 1MRK504086-UFR B Logique 13.3.6 Bloc fonctionnel temporisateur d'impulsion (PULSE) La fonction de temporisation d'impulsion peut être utilisée, par exemple, pour des extensions d'impulsion ou pour limiter le fonctionnement des sorties. Le temporisateur d'impulsion TP a une durée réglable. TP01- Pulse INPUT...
Page 697 Section 13 1MRK504086-UFR B Logique Tableau 382: XOR Signaux de sortie Type Description BOOLEAN Sortie de la porte OU Exclusif NOUT BOOLEAN Sortie inversée de la porte XOR 13.3.8 Bloc fonctionnel SR avec mémorisation SR (SRM) La fonction SR (Set-Reset) SRM est une bascule avec mémorisation qui peut mettre au niveau 1 ou au niveau 0 une sortie en fonction de ses deux entrées respectivement.
Page 698 Section 13 1MRK504086-UFR B Logique Tableau 386: SRM Réglages de groupe (de base) Valeurs (plage) Unité Seuil Par défaut Description Memory Encl. Mode opératoire de la fonction mémoire Encl. 13.3.9 Bloc fonctionnel porte contrôlable (GT) Le bloc fonctionnel GT permet de déterminer si un signal peut passer ou non de l'entrée à...
Page 699 Section 13 1MRK504086-UFR B Logique Tableau 390: TIMERSET Signaux d'entrée Type Description défaut INPUT BOOLEAN Entrée de temporisation Tableau 391: TIMERSET Signaux de sortie Type Description BOOLEAN Sortie du temporisateur, retard à l'attraction BOOLEAN Sortie de temporisation, retombée retardée Tableau 392: TIMERSET Réglages de groupe (de base) Valeurs (plage) Unité...
Page 700 Section 13 1MRK504086-UFR B Logique 13.4 Bloc fonctionnel de signaux fixes (FIXD) Nom du bloc fonctionnel : FIXD- Symbole graphique IEC 60617 : Numéro ANSI : Nom de nœud logique IEC 61850 : FixedSignals 13.4.1 Introduction Le bloc fonctionnel de signaux fixes génère un certain nombre de signaux prédéfinis (fixes) qui peuvent être utilisés dans la configuration d'un IED, soit pour forcer les entrées non utilisées dans les autres blocs fonctionnels, à...
Page 701 Section 13 1MRK504086-UFR B Logique 13.4.4 Signaux d'entrée et de sortie Tableau 394: FXDSIGN Signaux de sortie Type Description BOOLEAN Signal booléen fixé off BOOLEAN Signal booléen fixé on INTZERO INTEGER Signal au format entier fixé zéro INTONE INTEGER Signal au format entier fixé un REALZERO REAL Signal au format réel fixé...
Page 702 Section 13 1MRK504086-UFR B Logique 13.5.1.2 Bloc fonctionnel BB01- B16I BLOCK IN10 IN11 IN12 IN13 IN14 IN15 IN16 en07000128.vsd IEC07000128 V1 FR Figure 330: Bloc fonctionnel B16I 13.5.1.3 Signaux d'entrée et de sortie Tableau 395: B16I Signaux d'entrée Type Description défaut BLOCK BOOLEAN...
Page 703 Section 13 1MRK504086-UFR B Logique Tableau 396: B16I Signaux de sortie Type Description INTEGER Valeur de sortie 13.5.1.4 Réglage des paramètres Aucun paramètre n'est disponible pour la fonction dans l'IHM locale ou dans le Gestionnaire d'IED de protection et de contrôle (PCM 600). 13.6 Conversion booléenne 16 à...
Page 704 Section 13 1MRK504086-UFR B Logique 13.6.3 Bloc fonctionnel BA01- B16IGGIO BLOCK IN10 IN11 IN12 IN13 IN14 IN15 IN16 en07000129.vsd IEC07000129 V1 FR Figure 331: Bloc fonctionnel B16IGGIO 13.6.4 Signaux d'entrée et de sortie Tableau 397: B16IGGIO Signaux d'entrée Type Description défaut BLOCK BOOLEAN...
Page 705 Section 13 1MRK504086-UFR B Logique Tableau 398: B16IGGIO Signaux de sortie Type Description INTEGER Valeur de sortie 13.6.5 Réglage des paramètres Aucun paramètre n'est disponible pour la fonction dans l'IHM locale ou dans le Gestionnaire d'IED de protection et de contrôle (PCM 600). 13.7 Conversion de nombre entier en 16 valeurs booléennes (IB16)
Page 706 Section 13 1MRK504086-UFR B Logique 13.7.3 Bloc fonctionnel IY01- IB16 BLOCK OUT1 OUT2 OUT3 OUT4 OUT5 OUT6 OUT7 OUT8 OUT9 OUT10 OUT11 OUT12 OUT13 OUT14 OUT15 OUT16 en06000501.vsd IEC06000501 V1 FR Figure 332: Bloc fonctionnel BI16 13.7.4 Signaux d'entrée et de sortie Tableau 399: IB16 Signaux d'entrée Type...
Page 707 Section 13 1MRK504086-UFR B Logique 13.7.5 Réglage des paramètres Aucun paramètre n'est disponible pour la fonction dans l'IHM locale ou dans le Gestionnaire d'IED de protection et de contrôle (PCM 600). 13.8 Conversion de nombre entier en 16 valeurs booléennes avec représentation de noeud logique (IB16GGIO) Nom du bloc fonctionnel : IX-- Symbole graphique IEC 60617 :...
Page 708 Section 13 1MRK504086-UFR B Logique 13.8.3 Bloc fonctionnel IX01- IB16GGIO BLOCK OUT1 PSTO OUT2 OUT3 OUT4 OUT5 OUT6 OUT7 OUT8 OUT9 OUT10 OUT11 OUT12 OUT13 OUT14 OUT15 OUT16 en06000502.vsd IEC06000502 V1 FR Figure 333: Bloc fonctionnel BI16GGIO 13.8.4 Signaux d'entrée et de sortie Tableau 401: IB16GGIO Signaux d'entrée Type...
Page 709 Section 13 1MRK504086-UFR B Logique Type Description OUT14 BOOLEAN Sortie 14 OUT15 BOOLEAN Sortie 15 OUT16 BOOLEAN Sortie 16 13.8.5 Paramètres de réglage La fonction n'a aucun paramètre disponible dans l'IHM locale ou le Gestionnaire IED de protection et de contrôle (PCM 600). Manuel de référence technique...
Page 711 Section 14 1MRK504086-UFR B Surveillance Section 14 Surveillance A propos de ce chapitre Ce chapitre décrit les fonctions qui gèrent les mesures, événements et perturbations. La façon dont les fonctions fonctionnent, leurs paramètres de réglage, blocs fonctionnels, signaux d'entrée et de sortie et leurs données techniques sont inclus pour chaque fonction.
Page 712 Section 14 1MRK504086-UFR B Surveillance Nom du bloc fonctionnel: VPx- Symbole graphique IEC 60617 : Numéro ANSI : Nom de nœud logique IEC 61850 : VMMXU SYMBOL-UU V1 FR Nom du bloc fonctionnel: CSQx Symbole graphique IEC 60617 : Numéro ANSI : Nom de nœud logique IEC 61850 : I1, I2, I0 CMSQI...
Page 713 Section 14 1MRK504086-UFR B Surveillance Toutes les valeurs mesurées peuvent être supervisées avec quatre limites réglables, à savoir la limite très basse, la limite basse, la limite haute et la limite très haute. Une réduction par forçage à zéro est également prise en charge, c'est-à-dire que la valeur mesurée en dessous d'une limite réglable est forcée à...
Page 714 Section 14 1MRK504086-UFR B Surveillance comme valeurs moyennes sur une période de temps (c'est-à-dire après filtrage passe- bas) en fonction des réglages sélectionnés. 14.1.2 Principe de fonctionnement 14.1.2.1 Supervision des mesures Les IED de protection, de contrôle et de surveillance ont une fonctionnalité permettant de mesurer puis de traiter les informations de courants et tensions fournies par les blocs de prétraitement.
Page 715 Section 14 1MRK504086-UFR B Surveillance X_RANGE = 3 Limite très haute X_RANGE= 1 Hystérésis Limite haute X_RANGE=0 X_RANGE=0 Limite basse X_RANGE=2 Limite trés basse X_RANGE=4 en05000657.vsd IEC05000657 V1 FR Figure 334: Présentation des limites de fonctionnement Chaque sortie analogique a une sortie de niveau de surveillance correspondante (X_RANGE).
Page 716 Section 14 1MRK504086-UFR B Surveillance Valeur déclarée Valeur déclarée Valeur déclarée Valeur déclarée (1er) Valeur déclarée t (*) t (*) t (*) t (*) (*)Mis en valeur pour t: en05000500.vsd XDbRepInt IEC05000500 V1 FR Figure 335: Compte rendu périodique Supervision de zone morte d'amplitude Si une valeur de mesure est modifiée par rapport à...
Page 717 Section 14 1MRK504086-UFR B Surveillance Valeur déclarée Valeur déclarée Valeur déclarée Valeur déclarée (1er) 99000529.vsd IEC99000529 V1 FR Figure 336: Compte rendu par supervision de zone morte d'amplitude Une fois la nouvelle valeur rapportée, les limites ±ΔY de la zone morte sont automatiquement ajustées autour d'elle.
Page 718 Section 14 1MRK504086-UFR B Surveillance La Valeur A1 >= préétablie La Valeur A >= A2 >= La Valeur préétablie préétablie A3 + A4 + A5 + A6 + A7 >= La Valeur préétablie Valeur déclarée Valeur déclarée (1er) Valeur déclarée Valeur déclarée Valeur déclarée 99000530.vsd...
Page 719 Section 14 1MRK504086-UFR B Surveillance Valeur Formule utilisée pour le calcul de Formule utilisée pour le calcul Commentaire définie pour la puissance triphasée complexe de l'amplitude de tension et de le paramètre courant « Mode » L1, L2, L3 Utilisé quand ×...
Page 720 Section 14 1MRK504086-UFR B Surveillance Valeur Formule utilisée pour le calcul de Formule utilisée pour le calcul Commentaire définie pour la puissance triphasée complexe de l'amplitude de tension et de le paramètre courant « Mode » Utilisé quand × = × ×...
Page 721 Section 14 1MRK504086-UFR B Surveillance Chaque sortie analogique a une sortie de niveau de supervision correspondante (X_RANGE). Le signal de sortie est un entier compris entre 0 et 4, voir la section "Supervision des mesures". Calibrage des entrées analogiques Les courants et tensions mesurés utilisés dans la fonction SVR peuvent être calibrés pour obtenir une précision de mesure de classe 0,5.
Page 722 Section 14 1MRK504086-UFR B Surveillance = × × Calculated (Équation 186) EQUATION1407 V1 FR où : est la nouvelle valeur mesurée (à savoir, P, Q, S, U, I ou PF) qui doit être fournie par la fonction est la valeur mesurée fournie par la fonction de mesure lors du cycle d'exécution précédent est la nouvelle valeur calculée lors du cycle d'exécution Calculated est un paramètre configurable par l'utilisateur final qui influe sur les propriétés du filtre...
Page 723 Section 14 1MRK504086-UFR B Surveillance Sens Dans les CT, le paramètre earthing est défini comme indiqué dans la section "Entrées analogiques", la puissance active et réactive sera toujours mesurée vers l'objet protégé. Ceci est illustré dans la figure 339. Busbar Objet protégé...
Page 724 Section 14 1MRK504086-UFR B Surveillance compensation endessous de 5 % et au-dessus de 100 % est constante et linéaire entre ces 2 valeurs, voir la figure ci-dessus. L'angle et l'amplitude des courants de phase sont disponibles sur les sorties et chaque sortie d'amplitude a une sortie de niveau de supervision correspondante (ILx_RANG).
Page 725 Section 14 1MRK504086-UFR B Surveillance SVR1- CVMMXU S_RANGE P_INST P_RANGE Q_INST Q_RANGE PF_RANGE ILAG ILEAD U_RANGE I_RANGE F_RANGE en05000772.vsd IEC05000772 V1 FR Figure 340: Bloc fonctionnel SVR CP01- CMMXU IL1RANG IL1ANGL IL2RANG IL2ANGL IL3RANG IL3ANGL en05000699.vsd IEC05000699 V1 FR Figure 341: Bloc fonctionnel CP VP01- VMMXU...
Page 726 Section 14 1MRK504086-UFR B Surveillance VSQ1- VMSQI 3U0RANG U1RANG U2RANG en05000704.vsd IEC05000704 V1 FR VSQ1- VMSQI 3V0RANG V1RANG V2RANG en05000704_ansi.vsd ANSI05000704 V1 FR Figure 344: Bloc fonctionnel VS 14.1.4 Signaux d'entrée et de sortie Tableau 403: CVMMXU Signaux d'entrée Type Description défaut GROUP...
Page 727 Section 14 1MRK504086-UFR B Surveillance Type Description REAL Calculer l'amplitude de tension pour la valeur en zone morte U_RANGE INTEGER Calculer la plage de tension REAL Amplitude de courant calculée pour la valeur en zone morte I_RANGE INTEGER Plage de courant calculée REAL Amplitude de fréquence du système pour la valeur en zone morte...
Page 728 Section 14 1MRK504086-UFR B Surveillance Type Description UL2RANG INTEGER Plage d'amplitude UL2 UL2ANGL REAL AngleUL2, grandeur de la valeur rapportée REAL Amplitude UL3, grandeur de la valeur rapportée UL3RANG INTEGER Plage d'amplitude UL3 UL3ANGL REAL Angle UL3, grandeur de la valeur rapportée Tableau 409: VMMXU Signaux d'entrée Type...
Page 729 Section 14 1MRK504086-UFR B Surveillance Type Description REAL Amplitude I2, grandeur de la valeur rapportée I2RANG INTEGER Plage d'amplitude I2 I2ANGL REAL Angle I2, grandeur de la valeur rapportée Tableau 413: VMSQI Signaux d'entrée Type Description défaut GROUP Signal de groupe pour entrée 4 de courant I3P/ SIGNAL tension Tableau 414:...
Page 730 Section 14 1MRK504086-UFR B Surveillance Valeurs (plage) Unité Seuil Par défaut Description PRepTyp Cyclique Cyclique Type de compte rendu Zone morte Int. zone morte QMin -10000000000.000 0.001 -1000000000.000 Valeur minimum - 10000000000.000 Operation Opération Off/On Encl. IBase 1 - 99999 3000 Réglage de base du niveau de courant en A...
Page 731 Section 14 1MRK504086-UFR B Surveillance Valeurs (plage) Unité Seuil Par défaut Description FrMin -10000000000.000 0.001 0.000 Valeur minimum - 10000000000.000 FrMax -10000000000.000 0.001 70.000 Valeur maximum - 10000000000.000 FrRepTyp Cyclique Cyclique Type de compte rendu Zone morte Int. zone morte Tableau 416: CVMMXU Réglages de non-groupe (avancés) Valeurs (plage)
Page 732 Section 14 1MRK504086-UFR B Surveillance Valeurs (plage) Unité Seuil Par défaut Description QLimHyst 0.000 - 100.000 0.001 5.000 Valeur d'hystérésis en % de la plage (commune à toutes les limites) PFDbRepInt 1 - 300 Type Cycl. : intervalle de rapport (en s), Zone morte : en % de la plage, Intégration zone morte : en %*s PFZeroDb...
Page 733 Section 14 1MRK504086-UFR B Surveillance Valeurs (plage) Unité Seuil Par défaut Description FrZeroDb 0 - 100000 Calage de point zéro avec 0,001 % d'intervalle FrHiHiLim -10000000000.000 0.001 65.000 Limite très haute (valeur physique) - 10000000000.000 FrHiLim -10000000000.000 0.001 63.000 Limite haute (valeur physique) - 10000000000.000 FrLowLim -10000000000.000...
Page 734 Section 14 1MRK504086-UFR B Surveillance Valeurs (plage) Unité Seuil Par défaut Description IL2DbRepInt 1 - 300 Type Cycl. : intervalle de rapport (en s), Zone morte : en % de la plage, Intégration zone morte : en %*s IL2Max 0.000 - 0.001 1000.000 Valeur maximum...
Page 735 Section 14 1MRK504086-UFR B Surveillance Valeurs (plage) Unité Seuil Par défaut Description IL1LimHys 0.000 - 100.000 0.001 5.000 Valeur d'hystérésis en % de la plage et commune à toutes les limites IL2ZeroDb 0 - 100000 Calage de point zéro avec 0,001 % d'intervalle IL2HiHiLim 0.000 -...
Page 736 Section 14 1MRK504086-UFR B Surveillance Valeurs (plage) Unité Seuil Par défaut Description UL1AnDbRepInt 1 - 300 Type Cycl. : intervalle de rapport (en s), Zone morte : en % de la plage, Intégration zone morte : en %*s UL2DbRepInt 1 - 300 Type Cycl.
Page 737 Section 14 1MRK504086-UFR B Surveillance Valeurs (plage) Unité Seuil Par défaut Description UL2HiHiLim 0.000 - 0.001 260000.000 Limite très haute (valeur physique) 10000000000.000 UL2HiLim 0.000 - 0.001 240000.000 Limite haute (valeur physique) 10000000000.000 UL2LowLim 0.000 - 0.001 220000.000 Limite basse (valeur physique) 10000000000.000 UL2LowLowLim 0.000 -...
Page 738 Section 14 1MRK504086-UFR B Surveillance Valeurs (plage) Unité Seuil Par défaut Description UL23AnDbRepInt 1 - 300 Type Cycl. : intervalle de rapport (en s), Zone morte : en % de la plage, Intégration zone morte : en %*s UL31DbRepInt 1 - 300 Type Cycl.
Page 739 Section 14 1MRK504086-UFR B Surveillance Valeurs (plage) Unité Seuil Par défaut Description UL31HiHiLim 0.000 - 0.001 450000.000 Limite très haute (valeur physique) 10000000000.000 UL31HiLim 0.000 - 0.001 420000.000 Limite haute (valeur physique) 10000000000.000 UL31LowLim 0.000 - 0.001 380000.000 Limite basse (valeur physique) 10000000000.000 UL31LowLowLim 0.000 -...
Page 740 Section 14 1MRK504086-UFR B Surveillance Valeurs (plage) Unité Seuil Par défaut Description I1AngDbRepInt 1 - 300 Type Cycl. : intervalle de rapport (en s), Zone morte : en % de la plage, Intégration zone morte : en %*s I1AngMax -180.000 - 180.000 Deg.
Page 741 Section 14 1MRK504086-UFR B Surveillance Valeurs (plage) Unité Seuil Par défaut Description I1LowLowLim 0.000 - 0.001 0.000 Limite très basse (valeur physique) 10000000000.000 I1LimHys 0.000 - 100.000 0.001 5.000 Valeur d'hystérésis en % de la plage et commune à toutes les limites I1AngZeroDb 0 - 100000 Calage de point zéro avec 0,001 %...
Page 742 Section 14 1MRK504086-UFR B Surveillance Valeurs (plage) Unité Seuil Par défaut Description U1DbRepInt 1 - 300 Type Cycl. : intervalle de rapport (en s), Zone morte : en % de la plage, Intégration zone morte : en %*s U1Min 0.000 - 0.001 0.000 Valeur minimum...
Page 743 Section 14 1MRK504086-UFR B Surveillance Tableau 426: VMSQI Réglages de non-groupe (avancés) Valeurs (plage) Unité Seuil Par défaut Description 3U0ZeroDb 0 - 100000 Calage de point zéro avec 0,001 % d'intervalle 3U0HiHiLim 0.000 - 0.001 260000.000 Limite très haute (valeur physique) 10000000000.000 3U0HiLim 0.000 -...
Page 744 Section 14 1MRK504086-UFR B Surveillance 14.1.6 Données techniques Tableau 427: Mesures (MMXU) Fonction Plage ou valeur Précision Fréquence (0,95-1,05) × f ± 2,0 mHz Tension (0,1-1,5) ×U ± 0,5 % de U avec U£U ± 0,5 % de U avec U > U Courant raccordé...
Page 745 Section 14 1MRK504086-UFR B Surveillance mémoire flash. De plus, si une nouvelle valeur CNTGGIO n'est pas stockée avant l'interruption de l'alimentation auxiliaire, elle sera perdue. Les valeurs stockées CNTGGIO dans la mémoire flash ne seront toutefois pas perdues lors d'une interruption de l'alimentation auxiliaire.
Page 746 Section 14 1MRK504086-UFR B Surveillance 14.2.4 Signaux d'entrée Tableau 428: CNTGGIO Signaux d'entrée Type Description défaut BLOCK BOOLEAN Bloc de fonction COUNTER1 BOOLEAN Entrée pour compteur1 COUNTER2 BOOLEAN Entrée pour compteur2 COUNTER3 BOOLEAN Entrée pour compteur3 COUNTER4 BOOLEAN Entrée pour compteur4 COUNTER5 BOOLEAN Entrée pour compteur5...
Page 747 Section 14 1MRK504086-UFR B Surveillance 14.3 Fonction d'événements (EV) Nom du bloc fonctionnel : EVxx- Symbole graphique IEC 60617 : Numéro ANSI : Nom de nœud logique IEC 61850 : S00946 V1 FR Evénements 14.3.1 Introduction Lorsqu'on utilise un système d'automatisation de poste avec une communication LON ou SPA, les événements horodatés peuvent être envoyés lors d'un changement ou cycliquement de l'IED au niveau sous-station.
Page 748 Section 14 1MRK504086-UFR B Surveillance Tous les événements selon le masque d'événements sont stockés dans une mémoire tampon qui contient jusqu'à 1000 événements. Si de nouveaux événements se produisent avant la lecture de l'événement le plus ancien dans la mémoire tampon, l'événement le plus ancien est écrasé...
Page 749 Section 14 1MRK504086-UFR B Surveillance 14.3.3 Bloc fonctionnel EV01- Event BLOCK INPUT1 INPUT2 INPUT3 INPUT4 INPUT5 INPUT6 INPUT7 INPUT8 INPUT9 INPUT10 INPUT11 INPUT12 INPUT13 INPUT14 INPUT15 INPUT16 NAME1 NAME2 NAME3 NAME4 NAME5 NAME6 NAME7 NAME8 NAME9 NAME10 NAME11 NAME12 NAME13 NAME14 NAME15 NAME16...
Page 750 Section 14 1MRK504086-UFR B Surveillance Type Description défaut INPUT8 GROUP Entrée 8 SIGNAL INPUT9 GROUP Entrée 9 SIGNAL INPUT10 GROUP Entrée 10 SIGNAL INPUT11 GROUP Entrée 11 SIGNAL INPUT12 GROUP Entrée 12 SIGNAL INPUT13 GROUP Entrée 13 SIGNAL INPUT14 GROUP Entrée 14 SIGNAL INPUT15...
Page 751 Section 14 1MRK504086-UFR B Surveillance Valeurs (plage) Unité Seuil Par défaut Description EventMask5 AucunEvénement AutoDetect Critère de rapport pour l'entrée 5 Réglage en cours Sur rappel Modif. En cours AutoDetect EventMask6 AucunEvénement AutoDetect Critère de rapport pour l'entrée 6 Réglage en cours Sur rappel Modif.
Page 752 Section 14 1MRK504086-UFR B Surveillance Valeurs (plage) Unité Seuil Par défaut Description EventMask16 AucunEvénement AutoDetect Critère de compte rendu pour entrée 16 Réglage en cours Sur rappel Modif. En cours AutoDetect MinRepIntVal1 0 - 3600 Intervalle de compte rendu minimum pour entrée 1 MinRepIntVal2 0 - 3600...
Page 753 Section 14 1MRK504086-UFR B Surveillance 14.4.1 Introduction Les fonctions MMXU (SVR, CP et VP), MSQI (CSQ et VSQ) et MVGGIO (MV) sont dotées d'une fonctionnalité de supervision des mesures. Toutes les valeurs mesurées peuvent être supervisées avec quatre limites réglables, à savoir, la limite très basse, la limite basse, la limite haute et la limite très haute.
Page 754 Section 14 1MRK504086-UFR B Surveillance 14.4.4 Signaux d'entrée et de sortie Tableau 435: RANGE_XP Signaux d'entrée Type Description défaut RANGE INTEGER Plage de valeur mesurée Tableau 436: RANGE_XP Signaux de sortie Type Description HIGHHIGH BOOLEAN La valeur mesurée est supérieure à la limite très haute HIGH BOOLEAN...
Page 755 Section 14 1MRK504086-UFR B Surveillance • Liste des événements (EL) • Indications (IND) • Enregistreur d'événements (consignateur) (ER) • Enregistreur de valeurs de déclenchement (TVR) • Perturbographe (enregistreur de perturbations) (DR) La fonction se caractérise par une grande flexibilité en ce qui concerne la configuration, les conditions de démarrage, les temps d'enregistrement et la grande capacité...
Page 756 Section 14 1MRK504086-UFR B Surveillance DRA1-- 4- Rapport perturbation DRP- - A4RADR RDRE Signaux analogiques Trip Value Rec (Enr valeur déclenchement) DRB1-- 6- perturbations Signaux binaires B6RBDR Liste d'événements Enr événements Indications en05000160.vsd IEC05000160 V1 FR Figure 347: Fonctions de rapport de perturbographie et blocs fonctionnels associés Tout le rapport de perturbographie peut contenir des informations pour un certain nombre d'enregistrements, chaque avec les données provenant de toutes les parties...
Page 757 Section 14 1MRK504086-UFR B Surveillance d'échantillonnage, du nombre de canaux analogiques et binaires et du temps d'enregistrement. La figure présente le nombre d'enregistrements en fonction du temps total d'enregistrement pour une configuration type, i.e. que dans un réseau 50 Hz il est possible d'enregistrer 100 lorsque le temps d'enregistrement moyen est de 3,4 secondes.
Page 758 Section 14 1MRK504086-UFR B Surveillance Liste des événements (EL) La liste des événements peut contenir au total 1000 événements horodatés. Les informations de la liste sont mises à jour en permanence lorsque des signaux binaires sélectionnés changent d'état. Les données les plus anciennes sont écrasées. Les signaux consignés peuvent être présentés via l'IHM locale ou le PCM 600.
Page 759 Section 14 1MRK504086-UFR B Surveillance Trig point TimeLimit PreFaultRecT PostFaultRecT en05000487.vsd IEC05000487 V1 FR Figure 350: Définition des temps d'enregistrement PreFaultRecT, 1 Temps d'enregistrement avant le défaut ou avant le déclencheur. Le temps avant le défaut inclut le temps de fonctionnement du déclencheur. Utilisez le réglage PreFaultRecT pour définir ce temps.
Page 760 Section 14 1MRK504086-UFR B Surveillance PRxx- DRA1- DRA2- SMAI A1RADR DRA3- GRPNAME AI3P A2RADR Signaux AI1NAME INPUT1 A3RADR analogiques externes AI2NAME INPUT2 TRM, LDCM AI3NAME INPUT3 SUxx AI4NAME INPUT4 INPUT5 INPUT6 A4RADR Signaux analogiques INPUT31 internes INPUT32 T2Dx, T3Dx, REFx, HZDx, INPUT33 L3D, L6D, INPUT34...
Page 761 Section 14 1MRK504086-UFR B Surveillance Pour chacun des signaux analogiques, Operation = On signifie qu'il est enregistré par l'enregistreur de perturbation. Le déclencheur est indépendant du réglage de Operation et déclenche même si le paramètre Operation est fixé à Off. La sous- tension et la surtension peuvent être utilisées comme conditions de déclenchement.
Page 762 Section 14 1MRK504086-UFR B Surveillance Déclencheur signal binaire Tout état de signal binaire (un logique ou zéro logique) peut être sélectionné pour générer un déclenchement (Triglevel = Trig on 0/Trig on 1). Lorsqu'un signal binaire est sélectionné pour générer un déclenchement à partir d'un zéro logique, le signal sélectionné...
Page 763 Section 14 1MRK504086-UFR B Surveillance 14.5.3 Bloc fonctionnel DRP-- RDRE DRPOFF RECSTART RECMADE CLEARED MEMUSED en05000406.vsd IEC05000406 V1 FR Figure 352: Bloc fonctionnel DRP DRA1- A1RADR INPUT1 INPUT2 INPUT3 INPUT4 INPUT5 INPUT6 INPUT7 INPUT8 INPUT9 INPUT10 NAME1 NAME2 NAME3 NAME4 NAME5 NAME6 NAME7...
Page 764 Section 14 1MRK504086-UFR B Surveillance DRB1- B1RBDR INPUT 1 INPUT 2 INPUT 3 INPUT 4 INPUT 5 INPUT 6 INPUT 7 INPUT 8 INPUT 9 INPUT 10 INPUT 11 INPUT 12 INPUT 13 INPUT 14 INPUT 15 INPUT 16 NAME1 NAME2 NAME3 NAME4...
Page 765 Section 14 1MRK504086-UFR B Surveillance Type Description défaut INPUT4 GROUP Signal de groupe pour entrée 4 SIGNAL INPUT5 GROUP Signal de groupe pour entrée 5 SIGNAL INPUT6 GROUP Signal de groupe pour entrée 6 SIGNAL INPUT7 GROUP Signal de groupe pour entrée 7 SIGNAL INPUT8 GROUP...
Page 766 Section 14 1MRK504086-UFR B Surveillance Type Description défaut INPUT10 BOOLEAN Canal binaire 10 INPUT11 BOOLEAN Canal binaire 11 INPUT12 BOOLEAN Canal binaire 12 INPUT13 BOOLEAN Voie binaire 13 INPUT14 BOOLEAN Canal binaire 14 INPUT15 BOOLEAN Voie binaire 15 INPUT16 BOOLEAN Canal binaire 16 14.5.5 Paramètres de réglage...
Page 767 Section 14 1MRK504086-UFR B Surveillance Valeurs (plage) Unité Seuil Par défaut Description UnderTrigOp02 Seuil à minimum pour le canal Encl. analogique 2 en service (on) ou non (off) UnderTrigLe02 0 - 200 Seuil à minimum pour le canal analogique 2, en % du signal OverTrigOp02 Seuil à...
Page 768 Section 14 1MRK504086-UFR B Surveillance Valeurs (plage) Unité Seuil Par défaut Description OverTrigOp06 Seuil à maximum pour canal analogique Encl. 6 en service (on) ou non (off) OverTrigLe06 0 - 5000 Seuil à maximum pour le canal analogique 6, en % du signal Operation07 Opération On/Off Encl.
Page 769 Section 14 1MRK504086-UFR B Surveillance Valeurs (plage) Unité Seuil Par défaut Description UnderTrigLe10 0 - 200 Seuil à minimum pour canal analogique 10, en % du signal OverTrigOp10 Seuil à maximum pour canal Encl. analogique10 en service (on) ou non (off) OverTrigLe10 0 - 5000 Seuil à...
Page 770 Section 14 1MRK504086-UFR B Surveillance Valeurs (plage) Unité Seuil Par défaut Description NomValue34 0.0 - 999999.9 Valeur nominale pour canal analogique UnderTrigOp34 Seuil à minimum pour canal analogique Encl. 34 en service (on) ou non (off) UnderTrigLe34 0 - 200 Seuil à...
Page 771 Section 14 1MRK504086-UFR B Surveillance Valeurs (plage) Unité Seuil Par défaut Description NomValue38 0.0 - 999999.9 Valeur nominale pour canal analogique UnderTrigOp38 Seuil à minimum pour canal analogique Encl. 38 en service (on) ou non (off) UnderTrigLe38 0 - 200 Seuil à...
Page 772 Section 14 1MRK504086-UFR B Surveillance Valeurs (plage) Unité Seuil Par défaut Description TrigLevel02 Lancement sur 0 Déclenchement Réaction sur front montant (1) ou Déclenchement sur sur 1 descendant (0) pour l'entrée binaire 2 IndicationMa02 Masquer Masquer Masque d'indication pour canal binaire 2 Montrer SetLED02 Mettre la LED rouge sur IHM pour canal...
Page 773 Section 14 1MRK504086-UFR B Surveillance Valeurs (plage) Unité Seuil Par défaut Description SetLED07 Mettre la LED rouge sur IHM pour canal Encl. binaire 7 Operation08 Opération de déclenchement On/Off Encl. TrigLevel08 Lancement sur 0 Déclenchement Réaction sur front montant (1) ou Déclenchement sur sur 1 descendant (0) pour l'entrée binaire 8...
Page 774 Section 14 1MRK504086-UFR B Surveillance Valeurs (plage) Unité Seuil Par défaut Description TrigLevel13 Lancement sur 0 Déclenchement Réaction sur front montant (1) ou Déclenchement sur sur 1 descendant (0) pour l'entrée binaire 13 IndicationMa13 Masquer Masquer Masque d'indication pour canal binaire 13 Montrer SetLED13 Mettre la LED rouge de l'IHM sur le...
Page 775 Section 14 1MRK504086-UFR B Surveillance Valeurs (plage) Unité Seuil Par défaut Description FUNT9 0 - 255 FunT Type de fonction pour canal binaire 9 (CEI 60870-5-103) FUNT10 0 - 255 FunT Code d'informations pour canal binaire 10 (CEI 60870-5-103) FUNT11 0 - 255 FunT Type de fonction pour voie binaire 11...
Page 776 Section 14 1MRK504086-UFR B Surveillance 14.5.6 Données techniques Tableau 445: Rapport de perturbation (RDRE) Fonction Plage ou valeur Précision Délai pré-défaut (0,05–0,30) s Délai post-défaut (0,1–5,0) s Limite de temps (0,5–6,0) s Nombre maximum d'enregistrements Résolution d'horodatage 1 ms Voir tableau25 Nombre maximum d'entrées 30 + 10 (externe + dérivé...
Page 777 Section 14 1MRK504086-UFR B Surveillance Les informations de la liste des événements sont disponibles dans l'IED et sont signalées aux systèmes de commande supérieurs via le bus de poste avec d'autres événements consignés dans l'IED. En l'absence de tout outil logiciel, le chercheur d'informations peut utiliser l'IHM locale pour consulter la liste des événements.
Page 778 Section 14 1MRK504086-UFR B Surveillance 14.7 Indications (RDRE) 14.7.1 Introduction Pour obtentir des informations rapides, condensées et fiables sur les perturbations dans le circuit primaire et/ou secondaire il est important de connaître par ex. les signaux binaires qui ont changé d'état lors d'une perturbation. Ces informations sont utilisées à...
Page 779 Section 14 1MRK504086-UFR B Surveillance La fonction d'indication suit les changements de 0 à 1 des signaux binaires lors de la période d'enregistrement de la fenêtre de collecte. Cela signifie qu'un niveau logique constant à zéro ou à un ou des changements d'état du niveau logique un à zéro ne seront pas visibles dans la liste des indications.
Page 780 Section 14 1MRK504086-UFR B Surveillance 14.8 Enregistreur d'événements (RDRE) 14.8.1 Introduction Des informations rapides, complètes et fiables sur les perturbations dans le circuit primaire et/ou secondaire sont cruciales (par exemple, les événements horodatés consignés lors de perturbations). Ces informations sont utilisées à différentes fins à court terme (par exemple, des mesures correctives) et à...
Page 781 Section 14 1MRK504086-UFR B Surveillance 14.8.3 Bloc fonctionnel L'object n'a aucun bloc fonctionnel propre. Il est inclus dans le bloc DRP- et utilise les informations du bloc DRBx-. 14.8.4 Signaux d'entrée La fonction d'enregistreur d'événements consigne les mêmes signaux d'entrée binaires que la fonction de rapport de perturbographie.
Page 782 Section 14 1MRK504086-UFR B Surveillance 14.9.2 Principe de fonctionnement L'enregistreur de valeurs de déclenchement (TVR) calcule et présente les amplitudes à la fois de défaut et de pré-défaut, ainsi que les angles de phase de tous les signaux d'entrée analogiques sélectionnés. Le paramètre ZeroAngleRef indique le signal d'entrée utilisé...
Page 783 Section 14 1MRK504086-UFR B Surveillance 14.9.5 Données techniques Tableau 449: Enregistreur des valeurs de déclenchement (RDRE) Fonction Valeur Capacité de la mémoire Nombre maximum d'entrées analogiques tampon Nombre maximum de rapports de perturbographie 14.10 Perturbographe (RDRE) 14.10.1 Introduction La fonction perturbographie fournit des informations rapides, complètes et fiables sur les perturbations du système électrique.
Page 784 Section 14 1MRK504086-UFR B Surveillance sommation possibles (Sum3Ph) et certains signaux analogiques dérivés en interne. Pour plus de détails, reportez-vous à la section "Rapport de perturbations (RDRE)". La fonction DR collecte les valeurs analogiques et les signaux binaires en permanence dans une mémoire tampon cyclique. La mémoire tampon pré-défaut fonctionne selon le principe FIFO (premier entré...
Page 785 Section 14 1MRK504086-UFR B Surveillance Le fichier d'en-tête (facultatif dans la norme) contient des informations de base sur la perturbation, c'est-à-dire des informations provenant des fonctions de rapport de perturbographie (ER, TVR). L'outil de gestion des perturbations utilise ces informations et présente l'enregistrement de manière conviviale. Généralités : •...
Page 786 Section 14 1MRK504086-UFR B Surveillance acquittée, de nouveaux enregistrements dans l'IED apparaissent, du point de vue maître (même s'ils étaient déjà été stockés dans l'IED). Pour pouvoir rapporter 40 canaux analogiques depuis l'IED à l'aide du CEI 60870-5-103, les 8 premiers canaux sont placés dans la plage publique et les 32 suivants sont placés dans la plage privée.
Page 787 Section 14 1MRK504086-UFR B Surveillance 14.10.6 Données techniques Tableau 451: Perturbographe (RDRE) Fonction Valeur Capacité de la Nombre maximum d'entrées analogiques mémoire tampon Nombre maximum d'entrées binaires Nombre maximum de rapports de perturbation Durée d'enregistrement totale maximum (durée d'enregistrement de 3,4 s 340 secondes (100 et nombre maximum de canaux, valeur habituelle) enregistrements) à...
Page 789 Section 15 1MRK504086-UFR B Mesures Section 15 Mesures A propos de ce chapitre Ce chapitre décrit entre autres, la logique de compteur d'impulsions qui est une fonction utilisée pour mesurer en externe les impulsions binaires générées. La façon dont les fonctions fonctionnent, leurs paramètres de réglage, blocs fonctionnels, signaux d'entrée et de sortie et leurs données techniques sont inclus pour chaque fonction.
Page 790 Section 15 1MRK504086-UFR B Mesures intermédiaire) pour un seul compteur. Tous les compteurs actifs peuvent également être lues à l'aide de la commande LON General Interrogation (GI) ou du CEI 61850. Le compteur d'impulsions du REx670 prend en charge les compteurs incrémentaux unidirectionnels.
Page 791 Section 15 1MRK504086-UFR B Mesures Valeur du compteur SingleCmdFunc EVENT d'impulsions OUTx BLOCK INVALID INPUT1 RESTART INPUT2 SingleCmdFunc Pulse INPUT OUT READ_VAL OUTx BLOCKED INPUT3 Durée d'impulsion > ls I/O-module NEW_VAL INPUT4 BI_PULSE "RàZ compteur" RS_CNT NAME SCAL_VAL IEC EVENT Réglages SMS 1.
Page 792 Section 15 1MRK504086-UFR B Mesures • L'entrée BLOCK est activée ou • Le module d'entrées binaires où se trouve l'entrée du compteur est inopérant. Le signal NEW_VAL est un signal impulsionnel. Le signal est activé si la valeur du compteur à été mise à jour depuis le dernier rapport. Le signal SCAL_VAL se compose de la valeur, de l'heure et d'informations d'état.
Page 793 Section 15 1MRK504086-UFR B Mesures 15.1.5 Paramètres de réglage Tableau 454: PCGGIO Réglages de non-groupe (de base) Valeurs (plage) Unité Seuil Par défaut Description Operation Opération Off/On Encl. EventMask AucunEvénement AucunEvénement Masque de rapport pour les événements RapportEvénement analogiques en provenance du compteur d'impulsions CountCriteria FrontMontant...
Page 794 Section 15 1MRK504086-UFR B Mesures 15.2.1 Introduction Les sorties de la fonction de mesure (MMXU) peuvent être utilisées pour calculer l'énergie. Les valeurs actives et réactives sont calculées dans le sens de l'importation et de l'exportation respectivement. Les valeurs peuvent être lues ou générées sous forme d'impulsions.
Page 795 Section 15 1MRK504086-UFR B Mesures 15.2.3 Bloc fonctionnel ETP1- ETPMMTR ACCST EAFPULSE STACC EARPULSE RSTACC ERFPULSE RSTDMD ERRPULSE EAFALM EARALM ERFALM ERRALM EAFACC EARACC ERFACC ERRACC MAXPAFD MAXPARD MAXPRFD MAXPRRD en07000120.vsd IEC07000120 V1 FR Figure 359: Bloc fonctionnel ETP 15.2.4 Signaux d'entrée et de sortie Tableau 456: ETPMMTR Signaux d'entrée...
Page 796 Section 15 1MRK504086-UFR B Mesures Type Description EARALM BOOLEAN Alarme pour limite dépassée d'énergie inverse active dans l'intervalle donné ERFALM BOOLEAN Alarme pour limite dépassée d'énergie réactive aval dans l'intervalle donné ERRALM BOOLEAN Alarme pour limite dépassée d'énergie réactive amont dans l'intervalle donné EAFACC REAL Valeur d'énergie active accumulée dans le sens...
Page 797 Section 15 1MRK504086-UFR B Mesures Valeurs (plage) Unité Seuil Par défaut Description EARAccPlsQty 0.001 - 10000.000 0.001 100.000 Quantité d'impulsion pour la valeur d'énergie active inverse accumulée ERFAccPlsQty 0.001 - 10000.000 MVArh 0.001 100.000 Impulsions d'accumulation d'énergie réactive dans le sens aval ERVAccPlsQty 0.001 - 10000.000 MVArh...
Page 799 Section 16 1MRK504086-UFR B Communication du poste Section 16 Communication du poste A propos de ce chapitre Ce chapitre décrit les fonctions et protocoles utilisés sur les interfaces avec les bus d'automatisation et de surveillance de sous-station. Leur mode de fonctionnement, leurs paramètres de réglage, blocs fonctionnels, signaux d'entrée et de sortie et leurs données techniques sont traités pour chaque fonction.
Page 800 Section 16 1MRK504086-UFR B Communication du poste chapitre 2 : « Ingénierie de l'IED » et définir quel bloc fonctionnel dans quel équipement ou système doit recevoir ces informations. 16.2.1.3 Bloc fonctionnel SP01- SPGGIO BLOCK NAME en07000124.vsd IEC07000124 V1 FR Figure 360: Bloc fonctionnel SP MP01-...
Page 801 Section 16 1MRK504086-UFR B Communication du poste Tableau 461: SP16GGIO Signaux d'entrée Type Description défaut BLOCK BOOLEAN Bloc de fonction BOOLEAN Etat de l'entrée 1 BOOLEAN Etat de l'entrée 2 BOOLEAN Etat de l'entrée 3 BOOLEAN Etat de l'entrée 4 BOOLEAN Etat de l'entrée 5 BOOLEAN...
Page 802 Section 16 1MRK504086-UFR B Communication du poste 16.2.2.3 Bloc fonctionnel MV01- MVGGIO VALUE RANGE en05000408.vsd IEC05000408 V1 FR Figure 362: Bloc fonctionnel MV 16.2.2.4 Signaux d'entrée et de sortie Tableau 462: MVGGIO Signaux d'entrée Type Description défaut BLOCK BOOLEAN Bloc de fonction REAL Valeur d'entrée analogique Tableau 463:...
Page 803 Section 16 1MRK504086-UFR B Communication du poste Valeurs (plage) Unité Seuil Par défaut Description MV max -10000000000.000 0.001 100.000 Valeur maximum - 10000000000.000 MV dbType Cyclique Zone morte Type de compte rendu Zone morte Int. zone morte MV limHys 0.000 - 100.000 0.001 5.000 Valeur d'hystérésis en % de la plage...
Page 804 Section 16 1MRK504086-UFR B Communication du poste Ce document indique les adresses les plus courantes pour les commandes et les événements. Les autres adresses se trouvent dans un document séparé, reportez- vous à la section "Références". On suppose que le lecteur est familiarisé avec le protocole de communication LON en général.
Page 805 Ajouter un appareil LON avec LNT Un nouvel appareil est ajouté à l'outil LNT à partir du menu Device ou en installant l'appareil depuis le progiciel ABB LON Device Types pour LNT 505, avec le progiciel SLDT IED 670 version 1p2 r03.
Page 806 Section 16 1MRK504086-UFR B Communication du poste des entiers, des valeurs en temps réel comme les données analogiques provenant des fonctions de mesure et des modules d'entrée en mA ainsi que les signaux des compteurs d'impulsions. 16 blocs fonctionnels de valeurs de compteur d'impulsions PC01 à PC16 et 24 blocs fonctionnels de valeurs de service d'entrée en mA SMMI1_In1 à...
Page 807 Section 16 1MRK504086-UFR B Communication du poste • No events • OnSet, à la détection du signal • OnReset, à la perte du signal • OnChange, à la fois à la détection et à la perte du signal • AutoDetect, le système des événements prend lui-même la décision de compte rendu, (le critère de compte rendu pour les entiers n'a pas de sémantique, à...
Page 808 Section 16 1MRK504086-UFR B Communication du poste IEC07000065 V1 FR Figure 363: Connexion des signaux de protection pour la gestion des événements Gestion des commandes Les commandes sont transmises à l'aide de messages de bus SPA transparents. Le message de bus SPA transparent est un message LON explicite qui contient un message en caractères ASCII respectant les règles de codage du protocole de bus SPA.
Page 809 Section 16 1MRK504086-UFR B Communication du poste Le bloc fonctionnel d'envoi de commandes multiples (MTxx) est utilisé pour empaqueter les informations en une seule valeur. Cette valeur est transmise au noeud récepteur et présentée pour l'application par un bloc fonctionnel de commandes multiples (CMxx).
Page 810 Section 16 1MRK504086-UFR B Communication du poste en05000719.vsd IEC05000719 V1 FR Figure 365: Fenêtre des variables réseau dans LNT. Il y a deux façons de télécharger les connexions NV. Soit vous pouvez utiliser la méthode du glisser-déposer, par laquelle vous sélectionnez tous les noeuds dans la fenêtre d'appareil, pour les amener dans la zone de téléchargement (Download) en bas de la fenêtre du programme et les déposer à...
Page 811 Section 16 1MRK504086-UFR B Communication du poste en05000720.vsd IEC05000720 V1 FR Figure 366: Fenêtre de téléchargement de la configuration dans LNT. Ports de communication Le module de communication série (SLM) est utilisé pour les communications SPA ou CEI 60870-5-103 et LON. Ce module est un module mezzanine et peut être placé...
Page 812 Section 16 1MRK504086-UFR B Communication du poste Bloc Adresse Description fonctionnel BL_CMD SCSWI06 1 I 5234 Paramètres SPA pour commande de blocage BL_CMD SCSWI07 1 I 5258 Paramètres SPA pour commande de blocage BL_CMD SCSWI08 1 I 5283 Paramètres SPA pour commande de blocage BL_CMD SCSWI09...
Page 813 Section 16 1MRK504086-UFR B Communication du poste Bloc Adresse Description fonctionnel BL_CMD SCSWI30 1 I 5811 Paramètres SPA pour commande de blocage BL_CMD SCSWI31 1 I 5835 Paramètres SPA pour commande de blocage BL_CMD SCSWI32 1 I 5859 Paramètres SPA pour commande de blocage CANCEL SCSWI01...
Page 814 Section 16 1MRK504086-UFR B Communication du poste Bloc Adresse Description fonctionnel CANCEL SCSWI22 1 I 5611 Paramètres SPA pour commande d'annulation CANCEL SCSWI23 1 I 5635 Paramètres SPA pour commande d'annulation CANCEL SCSWI24 1 I 5659 Paramètres SPA pour commande d'annulation CANCEL SCSWI25...
Page 815 Section 16 1MRK504086-UFR B Communication du poste Bloc Adresse Description fonctionnel SELECTOpen=00, SCSWI12 1 I 5369 Paramètres SPA pour commande SELECTClose=01, etc. de choix (Ouvrir/Fermer) SELECTOpen=00, SCSWI13 1 I 5393 Paramètres SPA pour commande SELECTClose=01, etc. de choix (Ouvrir/Fermer) SELECTOpen=00, SCSWI14 1 I 5417 Paramètres SPA pour commande...
Page 816 Section 16 1MRK504086-UFR B Communication du poste Bloc Adresse Description fonctionnel ExcOpen=00, SCSWI02 1 I 5130 Paramètres SPA pour commande ExcClose=01, etc. d'opération (Ouvrir/Fermer) ExcOpen=00, SCSWI02 1 I 5152 Paramètres SPA pour commande ExcClose=01, etc. d'opération (Ouvrir/Fermer) ExcOpen=00, SCSWI04 1 I 5177 Paramètres SPA pour commande ExcClose=01, etc.
Page 817 Section 16 1MRK504086-UFR B Communication du poste Bloc Adresse Description fonctionnel ExcOpen=00, SCSWI26 1 I 5706 Paramètres SPA pour commande ExcClose=01, etc. d'opération (Ouvrir/Fermer) ExcOpen=00, SCSWI27 1 I 5730 Paramètres SPA pour commande ExcClose=01, etc. d'opération (Ouvrir/Fermer) ExcOpen=00, SCSWI28 1 I 5754 Paramètres SPA pour commande ExcClose=01, etc.
Page 818 Section 16 1MRK504086-UFR B Communication du poste Bloc Adresse Description fonctionnel Valeur de substitution SXCBR17 3 I 158 Paramètre SPA pour substitution de position Valeur de substitution SXCBR18 3 I 179 Paramètre SPA pour substitution de position Valeur de substitution SXSWI01 3 I 196 Paramètre SPA pour substitution...
Page 819 Section 16 1MRK504086-UFR B Communication du poste Bloc Adresse Description fonctionnel Valeur de substitution SXSWI23 3 I 606 Paramètre SPA pour substitution de position Valeur de substitution SXSWI24 3 I 625 Paramètre SPA pour substitution de position Valeur de substitution SXSWI25 3 I 644 Paramètre SPA pour substitution...
Page 820 Section 16 1MRK504086-UFR B Communication du poste Bloc Adresse Description fonctionnel Activation de substitut SXCBR18 3 I 178 Paramètre SPA pour commande d'activation de substitut Activation de substitut SXSWI01 3 I 197 Paramètre SPA pour commande d'activation de substitut Activation de substitut SXSWI02 3 I 215 Paramètre SPA pour commande...
Page 821 Section 16 1MRK504086-UFR B Communication du poste Bloc Adresse Description fonctionnel Activation de substitut SXSWI24 3 I 626 Paramètre SPA pour commande d'activation de substitut Activation de substitut SXSWI25 3 I 645 Paramètre SPA pour commande d'activation de substitut Activation de substitut SXSWI26 3 I 664 Paramètre SPA pour commande...
Page 822 Section 16 1MRK504086-UFR B Communication du poste Bloc Adresse Description fonctionnel Blocage de mise à jour SXSWI02 3 I 214 Paramètre SPA pour commande de blocage de mise à jour Blocage de mise à jour SXSWI03 3 I 236 Paramètre SPA pour commande de blocage de mise à...
Page 823 Section 16 1MRK504086-UFR B Communication du poste Bloc Adresse Description fonctionnel Blocage de mise à jour SXSWI26 3 I 662 Paramètre SPA pour commande de blocage de mise à jour Blocage de mise à jour SXSWI27 3 I 681 Paramètre SPA pour commande de blocage de mise à...
Page 824 Section 16 1MRK504086-UFR B Communication du poste 16.4.2 Principe de fonctionnement Le bus SPA utilise un protocole de communication série asynchrone (1 bit de départ, 7 bits de données + parité paire, 1 bit d'arrêt) avec une vitesse de transmission jusqu'à 38400 bit/s. Le débit en bauds recommandé est indiqué dans le manuel technique de référence.
Page 825 Section 16 1MRK504086-UFR B Communication du poste Bloc fonctionnel Adresse SPA MI05-CH3 4-O-6550 MI05-CH4 4-O-6553 MI05-CH5 4-O-6554 MI05-CH6 4-O-6557 MI06-CH1 4-O-6565 MI06-CH2 4-O-6568 MI06-CH3 4-O-6569 MI06-CH4 4-O-6572 MI06-CH5 4-O-6573 MI06-CH6 4-O-6576 MI07-CH1 4-O-6584 MI07-CH2 4-O-6587 MI07-CH3 4-O-6588 MI07-CH4 4-O-6591 MI07-CH5 4-O-6592 MI07-CH6 4-O-6595...
Page 826 Section 16 1MRK504086-UFR B Communication du poste Bloc fonctionnel Adresse SPA MI11-CH6 4-O-6671 MI12-CH1 4-O-6679 MI12-CH2 4-O-6682 MI12-CH3 4-O-6683 MI12-CH4 4-O-6686 MI12-CH5 4-O-6687 MI12-CH6 4-O-6690 MI13-CH1 4-O-6698 MI13-CH2 4-O-6701 MI13-CH3 4-O-6702 MI13-CH4 4-O-6705 MI13-CH5 4-O-6706 MI13-CH6 4-O-6709 MI14-CH1 4-O-6717 MI14-CH2 4-O-6720 MI14-CH3 4-O-6721...
Page 827 Section 16 1MRK504086-UFR B Communication du poste Bloc fonctionnel Adresse SPA CNT_VAL Adresse SPA NEW_VAL PC04 3-O-5852 3-O-5851 PC05 3-O-5858 3-O-5857 PC06 3-O-5864 3-O-5863 PC07 3-O-5870 3-O-5869 PC08 3-O-5876 3-O-5875 PC09 3-O-5882 3-O-5881 PC10 3-O-5888 3-O-5887 PC11 3-O-5894 3-O-5893 PC12 3-O-5900 3-O-5899 PC13...
Page 828 Section 16 1MRK504086-UFR B Communication du poste Tableau 474: Adresses SPA pour la fonction SingleCmd (CD01-CD03) Bloc fonctionnel Adresse SPA entrée CMD Adresse SPA sortie CMD CD01-Cmd1 4-S-4639 5-O-511 CD01-Cmd2 4-S-4640 5-O-512 CD01-Cmd3 4-S-4641 5-O-513 CD01-Cmd4 4-S-4642 5-O-514 CD01-Cmd5 4-S-4643 5-O-515 CD01-Cmd6 4-S-4644...
Page 829 Section 16 1MRK504086-UFR B Communication du poste Bloc fonctionnel Adresse SPA entrée CMD Adresse SPA sortie CMD CD03-Cmd7 4-S-4711 5-O-549 CD03-Cmd8 4-S-4712 5-O-550 CD03-Cmd9 4-S-4713 5-O-551 CD03-Cmd10 4-S-4714 5-O-552 CD03-Cmd11 4-S-4715 5-O-553 CD03-Cmd12 4-S-4716 5-O-554 CD03-Cmd13 4-S-4717 5-O-555 CD03-Cmd14 4-S-4718 5-O-556 CD03-Cmd15 4-S-4719...
Page 830 Section 16 1MRK504086-UFR B Communication du poste événements sont présentés dans une liste d'événements. Les événements peuvent être créés à partir des signaux logiques internes et des voies d'entrée binaire. Les signaux internes sont horodatés dans le module processeur principal alors que les canaux d'entrée binaire sont horodatés directement dans chaque module d'E/S.
Page 831 Section 16 1MRK504086-UFR B Communication du poste Tableau 475: Etat et codes d'événement Indication simple Indication double Bloc événement Etat Evénement Evénement Intermédi Fermé 10 Ouvert Indéfini 11 d'activation aire 00 réinitialisati EV01 Entrée 1 22O1 22E33 22E32 22E0 22E1 22E2 22E3 Entrée 2...
Page 832 Section 16 1MRK504086-UFR B Communication du poste IEC07000065 V1 FR Figure 368: Connexion des signaux de protection pour la gestion des événements Notez que le masque d'événements correspondant doit être fixé à une valeur applicable via l'outil de réglage de paramètres PST dans : Settings – > General Settings –...
Page 833 Section 16 1MRK504086-UFR B Communication du poste La fibre optique entrante est connectée à l'entrée RX (récepteur) et la fibre optique sortante à la sortie TX (émetteur). Lors de l'installation des câbles à fibre optique, veillez particulièrement à respecter les instructions relatives à la manipulation, la connexion, etc, des fibres optiques.
Page 834 Section 16 1MRK504086-UFR B Communication du poste 16.4.5 Données techniques Tableau 478: Protocole de communication SPA Fonction Valeur Protocole Vitesse de communication 300, 1200, 2400, 4800, 9600, 19200 ou 38400 Bd Numéro d'esclave 1 à 899 16.5 Protocole de communication IEC 60870-5-103 16.5.1 Introduction Le protocole de communication CEI 60870-5-103 est principalement utilisé...
Page 835 Section 16 1MRK504086-UFR B Communication du poste • Réenclenchement automatique ON/OFF • Téléprotection ON/OFF • Protection ON/OFF • Réinitialisation des LED • Caractéristiques 1 - 4 (groupes de réglages) • Transfert de fichiers (fichiers de perturbation) • Synchronisation d'horloge Pour plus de détails sur le CEI 60870-5-103, reportez-vous à la norme CEI60870 partie 5 : Protocoles de transmission et à...
Page 836 Section 16 1MRK504086-UFR B Communication du poste INFORMATION NUMBER (numéro d'information) est défini pour chaque signal de sortie. N° info. Message Pris en charge Réenclenchement automatique on/off Téléprotection on/off Protection on/off Commandes de fonction dans la direction du contrôle, définies par l'utilisateur, I103UserCMD Blocs de commande de fonction dans la direction du contrôle avec signaux de sortie définis par l'utilisateur.
Page 837 Section 16 1MRK504086-UFR B Communication du poste N° info. Message Pris en charge LED réinitialisée Groupe de réglages 1 actif Groupe de réglages 2 actif Groupe de réglages 3 actif Groupe de réglages 4 actif Mode test actif Indications d'état de fonction dans la direction de surveillance, définies par l'utilisateur, I103UserDef Blocs d'indication de fonction dans la direction de surveillance avec signaux d'entrée définis par l'utilisateur.
Page 838 Section 16 1MRK504086-UFR B Communication du poste N° info. Message Pris en charge Supervision du mesurande I Supervision du mesurande U I>>opération de sauvegarde Défaut de fusible TT Avertissement de groupe Alarme de groupe Indications de défaut de terre dans la direction de surveillance, I103EF Bloc d'indication de défaut de terre dans la direction de surveillance avec fonctions définies.
Page 839 Section 16 1MRK504086-UFR B Communication du poste N° info. Message Pris en charge Défaut direct/ligne Défaut inverse/jeu de barres Zone 1 Zone 2 Zone 3 Zone 4 Zone 5 Signal transmis Signal reçu SCL, localisation du défaut en Indications de défaut dans la direction de surveillance, type 2, I103FltStd Bloc d'indication de défaut dans la direction de surveillance avec fonctions définies.
Page 840 Section 16 1MRK504086-UFR B Communication du poste N° info. Message Pris en charge Système de mesure de déclenchement L3 Système de mesure de déclenchement N Déclenchement de surintensité I> Déclenchement de surintensité I>> Déclenchement de défaut de terre IN> Déclenchement de défaut de terre IN>>...
Page 841 Section 16 1MRK504086-UFR B Communication du poste N° info. Message Pris en charge 144, 145, IN, courant neutre 145, 146 UL1-UL2 UN, tension neutre 146, 148 P, puissance active 146, 148 Q, puissance réactive f, fréquence Mesurandes dans la plage privée, I103MeasUsr Nombre d'instances : 3 Paramètre FUNCTION TYPE pour chaque bloc dans la plage privée.
Page 842 Section 16 1MRK504086-UFR B Communication du poste • connecté au canal 1 sur le bloc fonctionnel de perturbation DRA1 • connecté au canal 2 sur le bloc fonctionnel de perturbation DRA1 • connecté au canal 3 sur le bloc fonctionnel de perturbation DRA1 •...
Page 843 Section 16 1MRK504086-UFR B Communication du poste • Bit TP : le matériel de protection a déclenché pendant le défaut. • Bit TM : les données de perturbation sont en cours de transmission. • Bit TEST : les données de perturbation ont été enregistrées pendant le fonctionnement normal ou en mode test.
Page 844 Section 16 1MRK504086-UFR B Communication du poste Pris en charge Bit DFC (contrôle de flux de données) utilisé Connecteurs connecteur F-SMA connecteur BFOC/2.5 Interopérabilité, couche d'application Pris en charge Sélection d'ASDU standard dans la direction de surveillance ASDU Message horodaté Message horodaté...
Page 845 Section 16 1MRK504086-UFR B Communication du poste Pris en charge Blocage de la direction de surveillance Données de perturbation Données privées Services génériques 16.5.2.2 Ports de communication Le module de communication série (SLM) est utilisé pour les communications SPA ou CEI 60870-5-103 et LON. Ce module est un module mezzanine et peut être placé...
Page 846 Section 16 1MRK504086-UFR B Communication du poste IEV1- I103IED BLOCK 19_LEDRS 23_GRP1 24_GRP2 25_GRP3 26_GRP4 21_TESTM en05000688.vsd IEC05000688 V1 FR IS01- I103UsrDef BLOCK INPUT1 INPUT2 INPUT3 INPUT4 INPUT5 INPUT6 INPUT7 INPUT8 en05000694.vsd IEC05000694 V1 FR ISU1- I103Superv BLOCK 32_MEASI 33_MEASU 37_IBKUP 38_VTFF 46_GRWA...
Page 847 Section 16 1MRK504086-UFR B Communication du poste IZ01- I103FltDis BLOCK 64_STL1 65_STL2 66_STL3 67_STIN 84_STGEN 69_TRL1 70_TRL2 71_TRL3 68_TRGEN 74_FW 75_REV 78_ZONE1 79_ZONE2 80_ZONE3 81_ZONE4 82_ZONE5 76_TRANS 77_RECEV 73_SCL FLTLOC ARINPROG en05000686.vsd IEC05000686 V1 FR IFL1- I103FltStd BLOCK 64_STL1 65_STL2 66_STL3 67_STIN 84_STGEN...
Page 848 Section 16 1MRK504086-UFR B Communication du poste IMM1- I103Meas BLOCK UL1L2 en05000690.vsd IEC05000690 V1 FR IMU1- I103MeasUsr BLOCK INPUT1 INPUT2 INPUT3 INPUT4 INPUT5 INPUT6 INPUT7 INPUT8 INPUT9 en05000691.vsd IEC05000691 V1 FR 16.5.4 Signaux d'entrée et de sortie Tableau 479: I103IEDCMD Signaux d'entrée Type Description défaut...
Page 849 Section 16 1MRK504086-UFR B Communication du poste Tableau 482: I103CMD Signaux de sortie Type Description 16-AR BOOLEAN Code d'information 16, verrouillage de réenclencheur 17-DIFF BOOLEAN Information 17, bloc de protection différentielle 18-PROT BOOLEAN Information 18, bloc de protection Tableau 483: I103USRCMD Signaux d'entrée Type Description...
Page 850 Section 16 1MRK504086-UFR B Communication du poste Type Description défaut INPUT3 BOOLEAN Entrée de signal binaire 3 INPUT4 BOOLEAN Entrée de signal binaire 4 INPUT5 BOOLEAN Entrée de signal binaire 5 INPUT6 BOOLEAN Entrée de signal binaire 6 INPUT7 BOOLEAN Entrée de signal binaire 7 INPUT8 BOOLEAN...
Page 851 Section 16 1MRK504086-UFR B Communication du poste Type Description défaut 68_TRGEN BOOLEAN Information 68, déclenchement général 74_FW BOOLEAN Information 74, sens aval/côté ligne 75_REV BOOLEAN Information 75, inverse/bus 78_ZONE1 BOOLEAN Information 78, zone 1 79_ZONE2 BOOLEAN Information 79, zone 2 80_ZONE3 BOOLEAN Information 79, zone 3...
Page 852 Section 16 1MRK504086-UFR B Communication du poste Type Description défaut 90_IOC BOOLEAN Information 90, déclenchement par maximum de courant, seuil bas 91_IOC BOOLEAN Information 91, déclenchement par maximum de courant, seuil haut 92_IEF BOOLEAN Information 92, déclenchement sur défaut à la terre, seuil bas 93_IEF BOOLEAN...
Page 853 Section 16 1MRK504086-UFR B Communication du poste Tableau 493: I103MEASUSR Signaux d'entrée Type Description défaut BLOCK BOOLEAN Compte rendu du bloc valeur de service INPUT1 REAL Valeur de service pour mesure sur entrée 1 INPUT2 REAL Valeur de service pour mesure sur entrée 2 INPUT3 REAL Valeur de service pour mesure sur entrée 3...
Page 854 Section 16 1MRK504086-UFR B Communication du poste Tableau 497: I103IED Réglages de non-groupe (de base) Valeurs (plage) Unité Seuil Par défaut Description FUNTYPE 1 - 255 FunT Type de fonction (1-255) Tableau 498: I103USRDEF Réglages de non-groupe (de base) Valeurs (plage) Unité...
Page 855 Section 16 1MRK504086-UFR B Communication du poste Tableau 503: I103AR Réglages de non-groupe (de base) Valeurs (plage) Unité Seuil Par défaut Description FUNTYPE 1 - 255 FunT Type de fonction (1-255) Tableau 504: I103MEAS Réglages de non-groupe (de base) Valeurs (plage) Unité...
Page 856 Section 16 1MRK504086-UFR B Communication du poste 16.5.6 Données techniques Tableau 506: Protocole de communication CEI 60870-5-103 Fonction Valeur Protocole CEI 60870-5-103 Vitesse de communication 9600, 19200 Bd 16.6 Bits d'automatisation (AUBI) 16.6.1 Introduction Le bloc fonctionnel AUBI (ou bloc fonctionnel de bits d'automatisation) est utilisé dans l'outil CAP pour obtenir dans la configuration les commandes arrivant via le protocole DNP3.0.
Page 857 Section 16 1MRK504086-UFR B Communication du poste 16.6.3 Bloc fonctionnel ABI1- AutoBits BLOCK CMDBIT1 PSTO CMDBIT2 NAME1 CMDBIT3 NAME2 CMDBIT4 NAME3 CMDBIT5 NAME4 CMDBIT6 NAME5 CMDBIT7 NAME6 CMDBIT8 NAME7 CMDBIT9 NAME8 CMDBIT10 NAME9 CMDBIT11 NAME10 CMDBIT12 NAME11 CMDBIT13 NAME12 CMDBIT14 NAME13 CMDBIT15 NAME14...
Page 858 Section 16 1MRK504086-UFR B Communication du poste Type Description CMDBIT7 BOOLEAN Sortie de commande bit 7 CMDBIT8 BOOLEAN Commande de Sortie bit 8 CMDBIT9 BOOLEAN Commande de Sortie bit 9 CMDBIT10 BOOLEAN Commande de Sortie bit 10 CMDBIT11 BOOLEAN Sortie de commande bit 11 CMDBIT12 BOOLEAN Sortie de commande bit 12...
Page 859 Section 16 1MRK504086-UFR B Communication du poste Tableau 511: CHSERRS485 Réglages de non-groupe (de base) Valeurs (plage) Unité Seuil Par défaut Description Operation Mode d'opération Mode série BaudRate 300 bd 9600 bd Débit du port série, en bauds 600 Bd 1200 bd 2400 Bd 4800 bd...
Page 860 Section 16 1MRK504086-UFR B Communication du poste Tableau 514: CH2TCP Réglages de non-groupe (avancés) Valeurs (plage) Unité Seuil Par défaut Description ApLayMaxRxSize 20 - 2048 2048 Taille maximale des fragments Rx pour la couche application ApLayMaxTxSize 20 - 2048 2048 Taille maximale des fragments Tx pour la couche application Tableau 515:...
Page 861 Section 16 1MRK504086-UFR B Communication du poste Tableau 519: CH5TCP Réglages de non-groupe (de base) Valeurs (plage) Unité Seuil Par défaut Description Operation Mode d'opération TCP/IP UDP uniquement TCPIPLisPort 1 - 65535 20000 Porte d'écoute TCP/IP UDPPortAccData 1 - 65535 20000 Porte UDP pour accepter du maître les datagrammes UDP...
Page 862 Section 16 1MRK504086-UFR B Communication du poste Valeurs (plage) Unité Seuil Par défaut Description Obj22DefVar 1:BinCnt32EvWout 1:BinCnt32EvWou Objet 22, variation par défaut 2:BinCnt16EvWout 5:BinCnt32EvWith 6:BinCnt16EvWith Obj30DefVar 1:AI32Int 3:AI32IntWithoutF Objet 30, variation par défaut 2:AI16Int 3:AI32IntWithoutF 4:AI16IntWithoutF 5:AI32FltWithF 6:AI64FltWithF Obj32DefVar 1:AI32IntEvWoutF 1:AI32IntEvWoutF Objet 32, variation par défaut 2:AI16IntEvWoutF...
Page 863 Section 16 1MRK504086-UFR B Communication du poste Valeurs (plage) Unité Seuil Par défaut Description tUROfflRtryDel 0.00 - 60.00 0.01 30.00 Délai de relance hors ligne de réponses non sollicitées, en s UREvCntThold1 1 - 100 Seuil du compteur d'événements classe 1 pour réponses non sollicitées tUREvBufTout1 0.00 - 60.00...
Page 864 Section 16 1MRK504086-UFR B Communication du poste Valeurs (plage) Unité Seuil Par défaut Description Obj2DefVar 1:BIChWithoutTim 3:BIChWithRelTim Objet 2, variation par défaut 2:BIChWithTime 3:BIChWithRelTim Obj4DefVar 1:DIChWithoutTim 3:DIChWithRelTim Objet 4, variation par défaut 2:DIChWithTime 3:DIChWithRelTim Obj10DefVar 1:BO 2:BOStatus Objet 10, variation par défaut 2:BOStatus Obj20DefVar 1:BinCnt32...
Page 865 Section 16 1MRK504086-UFR B Communication du poste Valeurs (plage) Unité Seuil Par défaut Description UREvClassMask Réponse non sollicitée, masque de Classe 1 classes d'événements Classe 2 Classe 1 et 2 Classe 3 Classe 1 et 3 Classe 2 et 3 Classe 1, 2 et 3 UROfflineRetry 0 - 10...
Page 866 Section 16 1MRK504086-UFR B Communication du poste Tableau 525: MST2TCP Réglages de non-groupe (de base) Valeurs (plage) Unité Seuil Par défaut Description Operation Opération Off/On Encl. SlaveAddress 0 - 65519 Adresse esclave MasterAddres 0 - 65519 Adresse maître ValMasterAddr Valider l'adresse source MasterIP-Addr 0 - 18 0.0.0.0...
Page 867 Section 16 1MRK504086-UFR B Communication du poste Tableau 526: MST2TCP Réglages de non-groupe (avancés) Valeurs (plage) Unité Seuil Par défaut Description AddrQueryEnbl Activer la demande d'adressage tApplConfTout 0.00 - 300.00 0.01 10.00 Confirmer le dépassement de délai de la couche application ApplMultFrgRes Autoriser l'application pour une réponse multi-fragment...
Page 868 Section 16 1MRK504086-UFR B Communication du poste Valeurs (plage) Unité Seuil Par défaut Description DNPToSetTime Autoriser DNP à régler l'heure de l'IED Averag3TimeReq Utiliser en moyenne de 3 demandes successives PairedPoint Activation du point apparié tSelectTimeout 1.0 - 60.0 30.0 Sélectionner le délai d'attente tBrokenConTout 0 - 3600...
Page 869 Section 16 1MRK504086-UFR B Communication du poste Valeurs (plage) Unité Seuil Par défaut Description Obj22DefVar 1:BinCnt32EvWout 1:BinCnt32EvWou Objet 22, variation par défaut 2:BinCnt16EvWout 5:BinCnt32EvWith 6:BinCnt16EvWith Obj30DefVar 1:AI32Int 3:AI32IntWithoutF Objet 30, variation par défaut 2:AI16Int 3:AI32IntWithoutF 4:AI16IntWithoutF 5:AI32FltWithF 6:AI64FltWithF Obj32DefVar 1:AI32IntEvWoutF 1:AI32IntEvWoutF Objet 32, variation par défaut 2:AI16IntEvWoutF...
Page 870 Section 16 1MRK504086-UFR B Communication du poste Valeurs (plage) Unité Seuil Par défaut Description UREvCntThold1 1 - 100 Seuil du compteur d'événements classe 1 pour réponses non sollicitées tUREvBufTout1 0.00 - 60.00 0.01 5.00 Mémoire tampon des événements de classe 1 pour dépassement de délais des réponses non sollicitées UREvCntThold2 1 - 100...
Page 871 Section 16 1MRK504086-UFR B Communication du poste Valeurs (plage) Unité Seuil Par défaut Description Obj2DefVar 1:BIChWithoutTim 3:BIChWithRelTim Objet 2, variation par défaut 2:BIChWithTime 3:BIChWithRelTim Obj4DefVar 1:DIChWithoutTim 3:DIChWithRelTim Objet 4, variation par défaut 2:DIChWithTime 3:DIChWithRelTim Obj10DefVar 1:BO 2:BOStatus Objet 10, variation par défaut 2:BOStatus Obj20DefVar 1:BinCnt32...
Page 872 Section 16 1MRK504086-UFR B Communication du poste Valeurs (plage) Unité Seuil Par défaut Description UREvClassMask Réponse non sollicitée, masque de Classe 1 classes d'événements Classe 2 Classe 1 et 2 Classe 3 Classe 1 et 3 Classe 2 et 3 Classe 1, 2 et 3 UROfflineRetry 0 - 10...
Page 873 Section 16 1MRK504086-UFR B Communication du poste 16.7 Commande simple, 16 signaux (CD) 16.7.1 Introduction Les IED peuvent recevoir des commandes d'un système d'automatisation de sous- station ou de l'interface homme-machine locale (IHML). Le bloc fonctionnel de commande dispose de sorties utilisables, par exemple, pour contrôler des appareillages haute tension ou pour d'autres fonctionnalités définies par l’utilisateur.
Page 874 Section 16 1MRK504086-UFR B Communication du poste 16.7.4 Signaux d'entrée et de sortie Tableau 531: SINGLECMD Signaux d'entrée Type Description défaut BLOCK BOOLEAN Blocage de fonction de commande simple Tableau 532: SINGLECMD Signaux de sortie Type Description OUT1 BOOLEAN Commande simple sortie 1 OUT2 BOOLEAN Commande simple sortie 2...
Page 875 Section 16 1MRK504086-UFR B Communication du poste 16.8 Commande multiple (CM) et transmission multiple (MT) 16.8.1 Introduction L'IED peut être doté d'une fonction permettant d'envoyer et de recevoir des signaux vers et depuis d'autres IED via le bus intertranche. Les blocs fonctionnels d'envoi et de réception comptent 16 sorties/entrées qui peuvent être utilisées, conjointement avec les circuits logiques de configuration, à...
Page 876 Section 16 1MRK504086-UFR B Communication du poste • 0 = Off met toutes les sorties à 0, indépendamment des valeurs envoyées du niveau poste, c'est-à-dire, le poste opérateur ou la passerelle de commande à distance. • 1 = Steady met toutes les sorties à un signal permanent 0 ou 1, selon les valeurs envoyées du niveau poste.
Page 877 Section 16 1MRK504086-UFR B Communication du poste 16.8.5 Signaux d'entrée et de sortie Tableau 534: MULTICMDRCV Signaux d'entrée Type Description défaut BLOCK BOOLEAN Bloc de fonction Tableau 535: MULTICMDSND Signaux d'entrée Type Description défaut BLOCK BOOLEAN Bloc de fonction INPUT1 BOOLEAN Entrée 1 INPUT2...
Page 878 Section 16 1MRK504086-UFR B Communication du poste Type Description OUTPUT9 BOOLEAN Sortie 9 OUTPUT10 BOOLEAN Sortie 10 OUTPUT11 BOOLEAN Sortie 11 OUTPUT12 BOOLEAN Sortie 12 OUTPUT13 BOOLEAN Sortie 13 OUTPUT14 BOOLEAN Sortie 14 OUTPUT15 BOOLEAN Sortie 15 OUTPUT16 BOOLEAN Sortie 16 VALID BOOLEAN La donnée en sortie est valide...
Page 879 Section 17 1MRK504086-UFR B Communication à distance Section 17 Communication à distance A propos de ce chapitre Ce chapitre décrit la fonction de transfert des signaux binaires et la fonctionnalité matérielle associée. Le mode de fonctionnement des fonctions, leurs paramètres de réglage, blocs fonctionnels, signaux d'entrée et de sortie et données techniques sont traités pour chaque fonction.
Page 880 Section 17 1MRK504086-UFR B Communication à distance 17.1.2 Principe de fonctionnement La communication se fait via des canaux 64 kbit/s numériques PCM ITU (CCITT). C'est une communication bidirectionnelle, où les télégrammes sont envoyés toutes les 5 ms (idem en 50 Hz et 60 Hz), qui permet l'échange d'informations entre deux IED.
Page 881 Section 17 1MRK504086-UFR B Communication à distance CRM1- LDCMRecBinStat COMFAIL YBIT NOCARR NOMESS ADDRERR LNGTHERR CRCERROR TRDELERR SYNCERR REMCOMF REMGPSER SUBSTITU LOWLEVEL en07000043.vsd IEC07000043 V1 FR CRM2- LDCMRecBinStat COMFAIL YBIT NOCARR NOMESS ADDRERR LNGTHERR CRCERROR TRDELERR SYNCERR REMCOMF REMGPSER SUBSTITU LOWLEVEL en07000044.vsd IEC07000044 V1 FR...
Page 882 Section 17 1MRK504086-UFR B Communication à distance Type Description NOMESS BOOLEAN Pas de drapeau d'indicateur de départ ni d'arrêt identifié pour le message entrant ADDRERR BOOLEAN Message entrant issu d'un terminal incorrect LNGTHERR BOOLEAN Signal de sortie binaire 20 à transmettre CRCERROR BOOLEAN Erreur identifiée par le contrôle CRC dans le...
Page 883 Section 17 1MRK504086-UFR B Communication à distance Type Description ADDRERR BOOLEAN Message entrant issu d'un terminal incorrect LNGTHERR BOOLEAN Signal de sortie binaire 20 à transmettre CRCERROR BOOLEAN Erreur identifiée par le contrôle CRC dans le message entrant TRDELERR BOOLEAN Le délai de transmission est plus long que la durée autorisée SYNCERR...
Page 884 Section 17 1MRK504086-UFR B Communication à distance Valeurs (plage) Unité Seuil Par défaut Description DiffSync Echo Echo Mode de synchronisation diff. du LDCM, 0=ECHO, 1=GPS GPSSyncErr Bloquer Bloquer Mode d'opération en cas de perte du Echo signal de synchronisation GPS CommSync Esclave Esclave...
Page 885 Section 17 1MRK504086-UFR B Communication à distance Valeurs (plage) Unité Seuil Par défaut Description CommSync Esclave Esclave Mode de communication pour la Maître synchronisation du LDCM, 0=Esclave, 1=Maître OptoPower BassePuissance BassePuissance Puissance de transmission pour le HautePuissance LDCM, 0=Faible, 1=Elevée TransmCurr CT-GRP1 CT-GRP1...
Page 887 Section 18 1MRK504086-UFR B Matériel Section 18 Matériel À propos de ce chapitre Ce chapitre décrit les différents modules matériels. Il inclut des schémas de différentes élévations indiquant l'emplacement des bornes de connexion et des modules. 18.1 Présentation 18.1.1 Différentes tailles de boîtier et d'écran d'IHM xx04000458.eps IEC04000458 V1 FR Figure 375:...
Page 888 Section 18 1MRK504086-UFR B Matériel xx04000459.eps IEC04000459 V1 FR Figure 376: Boîtier 1/2 19'' avec écran d'IHM de petite taille IEC05000762 V1 FR Figure 377: Boîtier 3/4 19'' avec écran d'IHM de taille moyenne xx05000763.eps IEC05000763 V1 FR Figure 378: Boîtier 3/4 19'' avec écran d'IHM de petite taille Manuel de référence technique...
Page 889 Section 18 1MRK504086-UFR B Matériel xx04000460.eps IEC04000460 V1 FR Figure 379: Boîtier 1/1 19'' avec écran d'IHM de taille moyenne xx04000461.eps IEC04000461 V1 FR Figure 380: Boîtier 1/1 19'' avec écran d'IHM de petite taille Manuel de référence technique...
Page 890 Section 18 1MRK504086-UFR B Matériel 18.1.2 Vue arrière du boîtier Tableau 546: Dénominations pour boîtier 1/2 x 19” avec 1 emplacement TRM Module Positions à l'arrière BIM, BOM, SOM ou IOM X31 et X32 etc. à X51 et BIM, BOM, SOM, IOM ou X51, X52 X301 : A, B, C, D IRIG-B 1)
Page 891 Section 18 1MRK504086-UFR B Matériel Tableau 547: Désignations pour boîtier 3/4 x 19” avec 1 emplacement TRM Module Positions à l'arrière BIM, BOM, SOM, IOM X31 et X32 etc. à X101 ou MIM et X102 BIM, BOM, SOM, IOM, X101, X102 MIM ou GSM X301 : A, B, C, D IRIG-B ou LDCM 1) 2)
Page 892 Section 18 1MRK504086-UFR B Matériel Tableau 548: Désignations pour boîtier 3/4 x 19” avec 2 emplacements TRM Module Positions à l'arrière BIM, BOM, SOM, IOM X31 et X32 etc. à X71 et X72 ou MIM BIM, BOM, SOM, IOM, X71, X72 MIM ou GSM X301 : A, B, C, D IRIG-B ou LDCM 1,2)
Page 893 Section 18 1MRK504086-UFR B Matériel Module Positions à l'arrière BIM, BOM, SOM, X31 et X32 etc. à X161 et IOM ou MIM X162 BIM, BOM, SOM, X161, X162 IOM, MIM ou GSM X301 : A, B, C, D IRIG-B ou LDCM X302 1,2) LDCM 2)
Page 894 Section 18 1MRK504086-UFR B Matériel Tableau 550: Désignations pour boîtier 1/1 x 19” avec 2 emplacements TRM Module Positions à l'arrière BIM, BOM, SOM, X31 et X32 etc. à X131 et X132 IOM ou MIM BIM, BOM, SOM, X131, X132 IOM, MIM ou X301 : A, B, C, D IRIG-B ou LDCM...
Page 895 Section 18 1MRK504086-UFR B Matériel 18.2 Modules matériels 18.2.1 Présentation Tableau 551: Modules de base, toujours inclus Module Description Module combiné en fond de panier (CBM) Une carte de circuit imprimé en fond de panier qui porte tous les signaux internes entre les modules d'un IED.
Page 896 Section 18 1MRK504086-UFR B Matériel Module Description Module d'entrée mA (MIM) Module d'entrées analogiques avec 6 canaux indépendants séparés galvaniquement. Module de synchronisation d'horloge GPS (GSM) Utilisé pour fournir au terminal intelligent une synchronisation horaire par GPS. Module de sorties statiques (SOM) Module équipé...
Page 897 Section 18 1MRK504086-UFR B Matériel en05000516.vsd IEC05000516 V1 FR Figure 381: Module CBM pour 1 TRM. Pos Description Emplacements CAN Emplacements CPCI en05000755.vsd IEC05000755 V1 FR Figure 382: Module CBM pour 2 TRM. Pos Description Emplacements CAN Emplacements CPCI Manuel de référence technique...
Page 898 Section 18 1MRK504086-UFR B Matériel en05000756.vsd IEC05000756 V1 FR Figure 383: Position CBM, vue arrière. Pos Description 18.2.3 Module universel en fond de panier (UBM) 18.2.3.1 Introduction Le module universel en fond de panier (UBM) fait partie du fond de panier de l'IED, et est monté...
Page 899 Section 18 1MRK504086-UFR B Matériel • Pour les IED dotés de deux modules TRM et deux modules ADM. Il dispose de quatre connecteurs EURO de 48 broches et d'un connecteur EURO de 96 broches, voir la figure • Pour les IED dotés d'un module TRM et d'un module ADM. Il dispose de deux connecteurs EURO de 48 broches et d'un connecteur EURO à...
Page 900 Section 18 1MRK504086-UFR B Matériel en05000758.vsd IEC05000758 V1 FR Figure 386: UBM pour 2 TRM. en05000759.vsd IEC05000759 V1 FR Figure 387: Position UBM, vue arrière Pos Description Manuel de référence technique...
Page 901 Section 18 1MRK504086-UFR B Matériel 18.2.4 Module d'alimentation (PSM) 18.2.4.1 Introduction Le module d'alimentation sert à fournir les tensions internes appropriées et une isolation totale entre le terminal et le système de batterie. Une sortie d'alarme interne de défaillance est disponible. 18.2.4.2 Conception Il existe deux types de module d'alimentation.
Page 902 Section 18 1MRK504086-UFR B Matériel 18.2.5 Module de traitement numérique (NUM) 18.2.5.1 Introduction Le module de traitement numérique (NUM) est un module CPU qui gère l'ensemble des fonctions et de la logique de protection. Pour communiquer avec les modules grande vitesse, par exemple, avec les modules d'entrées analogiques et les interfaces série grande vitesse, le module NUM est équipé...
Page 903 Section 18 1MRK504086-UFR B Matériel 18.2.5.3 Schéma fonctionnel Compact Logique Flash Connecteur PC-MIP Mémoire Ethernet Contrôleur de mémoire Pont PCI-PCI en04000473.vsd IEC04000473 V1 FR Figure 389: Schéma fonctionnel du module de traitement numérique 18.2.6 Interface homme-machine locale (LHMI) Voir le chapitre "Interface homme-machine locale"...
Page 904 Section 18 1MRK504086-UFR B Matériel transformateurs de mesure. Le module possède douze entrées présentant différentes combinaisons d'entrées de courant et de tension. D'autres connecteurs possibles de type à compression ou à cosse annulaire peuvent être commandés. 18.2.7.2 Conception Le module de transformateurs dispose de 12 transformateurs en entrée. Il existe plusieurs versions de ce module, chacune avec une combinaison différente de transformateurs d'entrée de tension et de courant.
Page 905 Section 18 1MRK504086-UFR B Matériel 18.2.8 Module de conversion analogique-numérique, avec synchronisation d'horloge (ADM) 18.2.8.1 Introduction Le module analogique/numérique comprend douze entrées analogiques, 2 emplacements PC-MIP et un emplacement PMC. Les emplacements PC-MIP et PMC sont utilisés respectivement pour les cartes PC-MIP et PMC, conformément au tableau 555.
Page 906 Section 18 1MRK504086-UFR B Matériel Channel 1 Channel 2 Channel 3 Channel 4 Channel 5 Channel 6 1.2v Channel 7 Channel 8 Channel 9 Channel 10 Channel 11 Channel 12 Changement de niveau PC-MIP 2.5v PCI à PCI PC-MIP fr 05000474.vsd IEC05000474 V1 FR Figure 390: Topologie du module ADM...
Page 907 Section 18 1MRK504086-UFR B Matériel 18.2.9 Module d'entrées binaires (BIM) 18.2.9.1 Introduction Le module d'entrées binaires dispose de 16 entrées isolées optiquement et est disponible en deux versions : une standard et une disposant d'entrées avec des capacités améliorées de comptage d'impulsions, à utiliser avec la fonction de comptage d'impulsions.
Page 908 Section 18 1MRK504086-UFR B Matériel 48/60V 110/125V 24/30V 220/250V xx06000391.vsd IEC06000391 V1 FR Figure 391: Dépendance par rapport à la tension pour les entrées binaires Fonctionnement garanti Fonctionnement incertain Pas de fonctionnement IEC99000517-ABC V1 FR Ce module d'entrées binaires communique avec le module numérique (NUM) par l'intermédiaire du bus CAN en fond de panier.
Page 909 Section 18 1MRK504086-UFR B Matériel [mA] [ms] en07000104.vsd IEC07000104 V1 FR Figure 392: Courant d'appel approximatif des entrées binaires pour la version standard du module BIM [mA] [ms] en07000105.vsd IEC07000105 V1 FR Figure 393: Courant d'appel approximatif des entrées binaires pour le module BIM avec des capacités améliorés de comptage d'impulsions Manuel de référence technique...
Page 910 Section 18 1MRK504086-UFR B Matériel Entrée opto-isolée Entrée opto-isolée Entrée opto-isolée Entrée opto-isolée Entrée opto-isolée Entrée opto-isolée Entrée opto-isolée Micro- Entrée opto-isolée contrôleur Entrée opto-isolée Entrée opto-isolée Mémoire Entrée opto-isolée Entrée opto-isolée Entrée opto-isolée Entrée opto-isolée Entrée opto-isolée Entrée opto-isolée 99000503.vsd IEC99000503 V1 FR Figure 394:...
Page 911 Section 18 1MRK504086-UFR B Matériel 18.2.9.3 Données techniques Tableau 556: BIM - Module d'entrées binaires Caractéristique Valeur nominale Plage nominale Entrées binaires Tension c. c., RL 24/40 V RL ± 20% 48/60 V RL ± 20% 110/125 V RL ± 20% 220/250 V RL ±...
Page 912 Section 18 1MRK504086-UFR B Matériel l'alimentation des contacts (voir la figure 395). Cet aspect doit être pris en considération lors du raccordement à la borne située à l'arrière de l'IED. Les fortes capacités de fermeture et de transport du courant permettent une connexion directe aux bobines de déclenchement et de fermeture de disjoncteur.
Page 913 Section 18 1MRK504086-UFR B Matériel Relais Relais Relais Relais Relais Relais Relais Relais Relais Relais Relais Relais Relais Relais Micro- contrôleur Relais Relais Relais Relais Mémoire Relais Relais 99000505.vsd IEC99000505 V1 FR Figure 396: Schéma fonctionnel du module de sorties binaires 18.2.10.3 Données techniques Tableau 558:...
Page 914 Section 18 1MRK504086-UFR B Matériel Fonction ou caractéristique Relais de déclenchement et de signalisation Pouvoir de fermeture sur charge inductive avec L/R>10 ms 0,2 s 30 A 1,0 s 10 A Pouvoir de coupure pour c.a., cos j > 0,4 250 V / 8,0 A Pouvoir de coupure pour c.c.
Page 915 Section 18 1MRK504086-UFR B Matériel entraînement & relecture entraînement & relecture entraînement & relecture entraînement & relecture code entraînement flash & relecture entraînement & relecture pilote entraînement & relecture entraînement & relecture DC/DC entraînement & relecture Internal_fail_n AC_fail_n entraînement RCAN_ID &...
Page 916 Section 18 1MRK504086-UFR B Matériel IEC1MRK002801-AB13-BG V1 FR Figure 398: Schéma de raccordement du module de sorties statiques 18.2.11.3 Données techniques Tableau 559: SOM - Données du module de sorties statiques (norme de référence : CEI 61810-2) Fonction ou caractéristique Relais de déclenchement et de signalisation Sorties binaires statiques...
Page 917 Section 18 1MRK504086-UFR B Matériel 18.2.12 Module d'entrées/sorties binaires (IOM) 18.2.12.1 Introduction Le module d'entrées/sorties binaires est utilisé uniquement quand seuls quelques canaux d'entrée et de sortie sont nécessaires. Les dix canaux de sortie standard servent à la sortie de déclenchement ou aux fins de signalisation. Les deux canaux de sortie de signal grande vitesse sont utilisés dans des applications exigeant de courts temps de fonctionnement.
Page 918 Section 18 1MRK504086-UFR B Matériel Le pouvoir de fermeture des relais à lames (relais reed) est limité. EMPLACEMENT = PN CONFIGURATION TENS. AUX. RL (CC) ADAPTE A L'INSTALLATION *) CONTACTS A LAMES SOUPLES CAPACITE LOW MAKE IEC1MRK002801-AA11-UTAN-RAM V1 FR Figure 399: Module d'entrées/sorties binaires (IOM) –...
Page 919 Section 18 1MRK504086-UFR B Matériel xx04000069.vsd IEC04000069 V1 FR Figure 400: Module IOM avec protection par MOV, exemple de relais 18.2.12.3 Données techniques Tableau 560: IOM - Module d'entrées/sorties binaires Caractéristique Valeur nominale Plage nominale Entrées binaires Tension c. c., RL 24/40 V RL ±...
Page 920 Section 18 1MRK504086-UFR B Matériel Fonction ou quantité Relais de déclenchement et de Relais de signalisation rapides signalisation (100 relais reed parallèles) Pouvoir de coupure pour c. a., 250 V/8,0 A 250 V/8,0 A cos φ > 0,4 Pouvoir de coupure pour c. c. 48 V/1 A 48 V/1 A avec L/R <...
Page 921 Section 18 1MRK504086-UFR B Matériel Le module de communication de données de ligne est utilisé pour le transfert de signaux binaires. Chaque module dispose d'un port optique, un pour chaque extrémité distante avec laquelle communique l'IED. D'autres cartes, moyenne portée (mode simple, 1310 nm) et courte portée (multimode, 900 nm) sont disponibles.
Page 922 Section 18 1MRK504086-UFR B Matériel 2.5V 2841 PCI9054 FPGA TQ176 256 FBGA 3904 3904 en06000393.vsd IEC06000393 V1 FR Figure 402: Topologie des modules MR-LDCM et LR-LDCM PCM-IP de type II au format de largeur unique, avec deux connecteurs PCI et un connecteur d'E/S de type FC/PC 18.2.13.3 Données techniques...
Page 923 Section 18 1MRK504086-UFR B Matériel 18.2.14 Module de communication série SPA/CEI 60870-5-103 et LON (SLM) 18.2.14.1 Introduction Le module de communication série (SLM) est utilisé pour les communications SPA ou CEI 60870-5-103 et LON. Le module dispose de deux ports de communication : un pour les communications série et l'autre dédié...
Page 924 Section 18 1MRK504086-UFR B Matériel IEC05000761 V1 FR Figure 404: Présentation de la topologie du module SLM Récepteur, LON Émetteur, LON Récepteur, SPA/CEI 60870-5-103 Émetteur, SPA/CEI 60870-5-103 18.2.14.3 Données techniques Tableau 564: SLM – Port LON Caractéristique Plage ou valeur Connecteur optique Fibre de verre : type ST Fibre plastique : type HFBR à...
Page 925 Section 18 1MRK504086-UFR B Matériel 18.2.15 Module de communication RS485 à isolation galvanique 18.2.15.1 Introduction Le module galvanique de communication RS485 est utilisé pour les communications DNP3.0. Le module dispose d'un port de communication RS485. La communication RS485 est une communication série équilibrée qui peut être utilisée sur des connexions à...
Page 926 Section 18 1MRK504086-UFR B Matériel Term T-Term Résistance de terminaison pour l'émetteur (et le récepteur dans le cas 2 fils) (connecter à TX+) R-Term Résistance de terminaison pour le récepteur (connecter à RX+) RX– Réception état bas Réception état haut Équerre d'appui Borne à...
Page 927 Section 18 1MRK504086-UFR B Matériel 18.2.15.3 Données techniques Tableau 567: Module galvanique de communication RS485 Quantité Plage ou valeur Vitesse de communication 2400–19200 bauds Connecteurs externes Connecteur hexapolaire RS-485 Connecteur bipolaire à masse molle 18.2.16 Module optique pour Ethernet (OEM) 18.2.16.1 Introduction Le module optique pour Ethernet rapide est utilisé...
Page 928 Section 18 1MRK504086-UFR B Matériel puce ID Récepteur contrôleur Ethernet 25MHz oscillator Émetteur Récepteur contrôleur pont PCI-PCI Ethernet 25MHz oscillator Émetteur en05000472.vsd IEC05000472 V1 FR Figure 408: Topologie du module OEM, format PMC standard, 2 canaux 18.2.16.4 Données techniques Tableau 568: OEM - Module optique pour Ethernet Caractéristique Valeur nominale...
Page 929 Section 18 1MRK504086-UFR B Matériel Pour de plus amples informations sur la configuration des signaux d'entrée, consulter la section "Matrices de signaux pour entrées mA (SMMI)". Les entrées analogiques mesurent le courant c.c. dans la plage de +/-20 mA. Le convertisseur A/N est équipé...
Page 930 Section 18 1MRK504086-UFR B Matériel 18.2.17.3 Données techniques Tableau 569: MIM - Module d'entrées mA Caractéristique : Valeur nominale : Plage nominale : Plage d'entrée ± 5, ± 10, ± 20 mA 0-5, 0-10, 0-20, 4-20 mA Résistance d'entrée = 194 Ohms Consommation électrique chaque carte mA £...
Page 931 Section 18 1MRK504086-UFR B Matériel Module Récepteur Antenne GPS d'horloge CMPPS Contrôleur en05000675.vsd IEC05000675 V1 FR Figure 410: Schéma fonctionnel de GSM Manuel de référence technique...
Page 932 Section 18 1MRK504086-UFR B Matériel en07000086.vsd IEC07000086 V1 FR Figure 411: Module CCM avec module GCM et unité GPS montés par câbles 1 Récepteur GPS 2 Module d'horloge GPS (GCM) 3 Module de porteuse CAN (CCM) 4 Connecteur d'antenne Manuel de référence technique...
Page 933 Section 18 1MRK504086-UFR B Matériel 18.2.18.3 Données techniques Tableau 570: Module de synchronisation GPS (GSM) Fonction Plage ou valeur Précision Récepteur – ±1 µs relatif UTC Temps par rapport à la référence temporelle fiable <30 minutes – avec antenne dans la nouvelle position ou après une perte de puissance d'une durée supérieure à...
Page 934 Section 18 1MRK504086-UFR B Matériel xx04000155.vsd IEC04000155 V1 FR Figure 412: Antenne avec console Où : Antenne GPS Connecteur TNC Console, 78 x 150 mm Orifices de montage 5,5 mm Languette de maintien du câble d'antenne Position de montage vertical Position de montage horizontal Positionnez toujours l'antenne et sa console de manière à...
Page 935 Section 18 1MRK504086-UFR B Matériel 99001046.vsd IEC99001046 V1 FR Figure 413: Visibilité directe de l'antenne Câble d'antenne Utilisez un câble coaxial de 50 ohms avec un connecteur TNC mâle pour l'extrémité côté antenne et un connecteur SMA mâle pour l'extrémité côté récepteur, afin de connecter l'antenne à...
Page 936 Section 18 1MRK504086-UFR B Matériel 18.2.20 Module de synchronisation d'horloge IRIG-B 18.2.20.1 Introduction Ce module inclut la synchronisation d'horloge IRIG-B et la synchronisation d'horloge PPS. 18.2.20.2 Conception Le module IRIG-B est équipé de deux entrées. Une entrée pour IRIG-B capable de gérer à...
Page 937 Section 18 1MRK504086-UFR B Matériel en06000304.vsd IEC06000304 V1 FR Figure 415: Carte IRIG-B PC-MIP avec connecteur ST en haut à gauche pour entrée PPS de signal sur fibre optique multimodale à 820 nm, et connecteur BNC en bas à gauche pour entrée de signal IRIG-B 18.2.20.3 Données techniques Tableau 572:...
Page 938 Section 18 1MRK504086-UFR B Matériel 18.3 Dimensions 18.3.1 Boîtier sans cache arrière xx04000448.vsd IEC04000448 V1 FR Figure 416: Boîtier sans cache xx04000464.vsd arrière IEC04000464 V1 FR Figure 417: Boîtier sans cache arrière avec kit de montage en rack 19" Dimensions de boîtier (mm) 6U, 1/2 x 19”...
Page 939 Section 18 1MRK504086-UFR B Matériel 18.3.2 Boîtier avec cache arrière xx05000502.vsd xx05000501.vsd IEC05000501 V1 FR IEC05000502 V1 FR Figure 418: Boîtier avec cache Figure 419: Boîtier avec cache arrière. arrière et kit de montage en rack 19" xx05000503.vsd IEC05000503 V1 FR Figure 420: Cache arrière avec détails...
Page 940 Section 18 1MRK504086-UFR B Matériel Dimensions de boîtier (pouce) 6U, 1/2 x 19” 10.47 8.81 9.53 10.07 8.10 7.50 8.02 9.00 6U, 3/4 x 19” 10.47 13.23 9.53 10.07 12.52 7.50 12.4 9.00 6U, 1/1 x 19” 10.47 17.65 9.53 10.07 16.86 7.50...
Page 941 Section 18 1MRK504086-UFR B Matériel 18.3.4 Dimensions pour montage encastré côte à côte xx06000182.vsd IEC06000182 V1 FR Figure 422: Un IED 670 de taille 1/2 x 19” côte ) côté avec un RHGS6. xx05000505.vsd IEC05000505 V1 FR Figure 423: Dimensions de la découpe du panneau pour le montage encastré côte à...
Page 942 Section 18 1MRK504086-UFR B Matériel 18.3.5 Dimensions de montage mural en04000471.vsd IEC04000471 V1 FR Figure 424: Montage en saillie Taille du boîtier (mm) 6U, 1/2 x 19” 292.0 267.1 272.8 390.0 243.0 6U, 3/4 x 19” 404.3 379.4 272.8 390.0 243.0 6U, 1/1 x 19”...
Page 943 Section 18 1MRK504086-UFR B Matériel plaque à résistances d'un cache de protection ou montez-la dans un boîtier séparé. [18.31] [0.33] [0.79] [7.68] [18.98] Dimension mm [pouces] xx06000232.eps IEC06000232 V1 FR Figure 425: Schéma dimensionnel d'une unité de résistance à haute impédance monophasée [0.33] [18.31]...
Page 944 Section 18 1MRK504086-UFR B Matériel 18.4 Possibilités de montage 18.4.1 Montage encastré 18.4.1.1 Vue d'ensemble Toutes les dimensions de boîtier d'IED, 1/2 x 19”, 3/4 x 19” et 1/1 x 19” et RHGS6 6U 1/4 x 19” peuvent être à montage encastré. Seul un boîtier peut être monté dans chaque découpe du panneau de la cellule, pour garantir la classe de protection IP54.
Page 945 Section 18 1MRK504086-UFR B Matériel 18.4.1.2 Procédure pour le montage encastré xx06000246.vsd IEC06000246 V1 FR Figure 427: Détails du montage encastré Repère Description Quantité Type Bande d'étanchéité, utilisée pour obtenir la classe IP54. La bande d'étanchéité est montée en usine entre le boîtier et la plaque frontale.
Page 946 Section 18 1MRK504086-UFR B Matériel 18.4.2 Montage en rack 19” 18.4.2.1 Vue d'ensemble Toutes les dimensions d'IED peuvent être montées dans un rack standard de cellule de 19” en utilisant, pour chaque dimension, le kit de montage adapté constitué de deux cornières de montage et de vis de fixation des cornières.
Page 947 Section 18 1MRK504086-UFR B Matériel 18.4.2.2 Procédure pour le montage en rack 19” xx04000452.vs d DOCUMENT127700-IMG2264 V1 FR Figure 428: Détails du montage en rack 19” Repère Description Quantité Type 1a, 1b Cornières de montage, pouvant être montées à droite ou à gauche du boîtier. M4x6 18.4.3 Montage mural...
Page 948 Section 18 1MRK504086-UFR B Matériel Si les câbles en fibre sont trop cintrés, le signal peut être affaibli. Le montage mural n'est donc pas recommandé pour les modules de communication avec des connexions par fibre ; module de communication série SPA/CEI 60870-5-103 et LON (SLM), module optique pour Ethernet (OEM) et module de communication des données de ligne (LDCM).
Page 949 Section 18 1MRK504086-UFR B Matériel Pour accéder à l'arrière de l'IED, il faut un dégagement de 80 mm sur le côté sans charnière. 80 mm sur le côté ne présentant pas de charnière. Vue du dessus 80 mm en 06000135 . vsd IEC06000135 V1 FR Figure 430: Comment accéder aux connecteurs à...
Page 950 Section 18 1MRK504086-UFR B Matériel 18.4.4.2 Procédure pour le montage côte à côte en rack xx04000456.vsd IEC04000456 V1 FR Figure 431: Détails du montage côte à côte en rack Repère Description Quantité Type Plaque de montage 2, 3 M4x6 Cornière de montage 18.4.4.3 IED 670 monté...
Page 951 Section 18 1MRK504086-UFR B Matériel xx06000180.vsd IEC06000180 V1 FR Figure 432: L'IED 670 (1/2 x 19”) monté avec un boîtier RHGS6 contenant un module de commutation d'essai équipé uniquement d'un module d'essai et d'une base RX2. 18.4.5 Montage encastré côte à côte 18.4.5.1 Vue d'ensemble Il n'est pas recommandé...
Page 952 Section 18 1MRK504086-UFR B Matériel Prière de contacter l'usine pour tout complément spécial à apporter sur les plaques, en vue de monter des interrupteurs FT sur le côté (pour le boîtier 1/2 19") ou en bas du relais. 18.4.5.2 Procédure pour le montage encastré côte à côte xx06000181.vsd IEC06000181 V1 FR Figure 433:...
Page 953 Section 18 1MRK504086-UFR B Matériel Tableau 574: Classe de protection contre l'eau et la poussière selon la norme CEI 60529 Avant IP40 (IP54 avec bande d'étanchéité) Arrière, côtés, haut et IP20 Tableau 575: Poids Dimensions de boîtier Poids 6U, 1/2 x 19” £...
Page 954 Section 18 1MRK504086-UFR B Matériel 18.5.3 Facteurs d'influence Tableau 578: Influence de la température et de l'humidité Paramètre Valeur de référence Plage nominale Influence Température ambiante, +20 ℃ -10 ℃ à +55 ℃ 0,02 % / °C valeur de fonctionnement Humidité...
Page 955 Section 18 1MRK504086-UFR B Matériel 18.5.4 Essais de type normalisés Tableau 581: Compatibilité électromagnétique Essai Valeurs d'essai de type Normes de référence Perturbation avec salves à 2,5 kV CEI 60255-22-1, classe III 1 MHz Essai d'immunité à l'onde 2-4 kV CEI 61000-4-12, classe III sinusoïdale amortie Essai de résistance aux chocs...
Page 956 Section 18 1MRK504086-UFR B Matériel Tableau 583: Essais d'environnement Essai Valeurs d'essai de type Étalon de référence Essai de froid Essai Ad pendant 16 h à -25°C CEI 60068-2-1 Essai de stockage Essai Ad pendant 16 h à -40°C CEI 60068-2-1 Essai de chaleur sèche Essai Bd pendant 16 h à...
Page 957 Section 19 1MRK504086-UFR B Étiquettes Section 19 Étiquettes À propos de ce chapitre Ce chapitre décrit les différentes étiquettes et indique leur emplacement sur l'IED. 19.1 Différentes étiquettes xx06000574.eps IEC06000574 V1 FR Manuel de référence technique...
Page 958 Section 19 1MRK504086-UFR B Étiquettes Type de produit, description et numéro de série Numéro de commande, tension d'alimentation c.c. et fréquence nominale Facultatif, informations propres au client Fabricant Module d'entrées de transformateur, courants et tensions nominaux Désignation des transformateurs IEC06000577-CUSTOMER-SPECIFIC V1 FR Numéro de commande et de série IEC06000576-POS-NO V1 FR Manuel de référence technique...
Page 959 Section 19 1MRK504086-UFR B Étiquettes en06000573.eps IEC06000573 V1 FR Étiquette d'avertissement Étiquette de précaution Étiquette de produit laser de classe 1 IEC06000575 V1 FR Étiquette d'avertissement Manuel de référence technique...
Page 961 Section 20 1MRK504086-UFR B Schémas de connexions Section 20 Schémas de connexions Ce chapitre comprend des schémas de l'IED avec l'ensemble des désignations d'emplacements de connectique, de blocs de raccordement et de connecteurs optiques. C'est un guide nécessaire lors du raccordement électrique et optique de l'IED.
Page 962 Section 20 1MRK504086-UFR B Schémas de connexions DOCUMENT174830-IMG175653 V1 FR Manuel de référence technique...
Page 963 Section 20 1MRK504086-UFR B Schémas de connexions DOCUMENT174830-IMG175655 V1 FR Manuel de référence technique...
Page 964 Section 20 1MRK504086-UFR B Schémas de connexions DOCUMENT174830-IMG175657 V1 FR Manuel de référence technique...
Page 965 Section 20 1MRK504086-UFR B Schémas de connexions DOCUMENT174830-IMG175659 V1 FR Manuel de référence technique...
Page 966 Section 20 1MRK504086-UFR B Schémas de connexions DOCUMENT174830-IMG175661 V1 FR Manuel de référence technique...
Page 967 Section 20 1MRK504086-UFR B Schémas de connexions DOCUMENT174830-IMG175663 V1 FR Manuel de référence technique...
Page 968 Section 20 1MRK504086-UFR B Schémas de connexions DOCUMENT174830-IMG175665 V1 FR Manuel de référence technique...
Page 969 Section 20 1MRK504086-UFR B Schémas de connexions DOCUMENT174830-IMG175667 V1 FR Manuel de référence technique...
Page 970 Section 20 1MRK504086-UFR B Schémas de connexions DOCUMENT174830-IMG175669 V1 FR Manuel de référence technique...
Page 971 Section 20 1MRK504086-UFR B Schémas de connexions DOCUMENT174830-IMG175671 V1 FR Manuel de référence technique...
Page 972 Section 20 1MRK504086-UFR B Schémas de connexions DOCUMENT174830-IMG175673 V1 FR Manuel de référence technique...
Page 973 Section 20 1MRK504086-UFR B Schémas de connexions DOCUMENT174830-IMG175675 V1 FR Manuel de référence technique...
Page 974 Section 20 1MRK504086-UFR B Schémas de connexions DOCUMENT174830-IMG175677 V1 FR Manuel de référence technique...
Page 975 Section 20 1MRK504086-UFR B Schémas de connexions DOCUMENT174830-IMG175679 V1 FR Manuel de référence technique...
Page 976 Section 20 1MRK504086-UFR B Schémas de connexions DOCUMENT174830-IMG175651 V1 FR Manuel de référence technique...
Page 977 Section 21 1MRK504086-UFR B Caractéristiques à temps inverse Section 21 Caractéristiques à temps inverse À propos de ce chapitre Ce chapitre décrit la fonctionnalité de temporisation dépendante du courant. Les courbes et les tableaux de temps inverse ANSI et CEI sont inclus. 21.1 Application Afin de garantir la sélectivité...
Page 978 Section 21 1MRK504086-UFR B Caractéristiques à temps inverse temps position de point de défaut en05000131.vsd IEC05000131 V1 FR Figure 436: Caractéristiques à maximum de courant à temps inverse avec fonction inst. La caractéristique à temps inverse permet de réduire au minimum le temps d'élimination d'un défaut tout en garantissant la sélectivité...
Page 979 Section 21 1MRK504086-UFR B Caractéristiques à temps inverse ligne d'alimentation I> I> axe du temps en05000132.vsd IEC05000132 V1 FR Figure 437: Seuils de sélectivité pour un défaut sur la ligne d'alimentation B1 Où : est le moment où le défaut apparaît est le moment du déclenchement de la protection B1 est le moment de l'ouverture du disjoncteur en B1 est le moment de la réinitialisation de la protection A1...
Page 980 Section 21 1MRK504086-UFR B Caractéristiques à temps inverse • S'il existe un risque de défauts intermittents. Si le relais de courant situé à proximité des défauts démarre et se réinitialise, il existe un risque de déclenchement non sélectif des autres protections du système •...
Page 981 Section 21 1MRK504086-UFR B Caractéristiques à temps inverse æ ö ç ÷ ç ÷ [ ] = × ç ÷ æ ö ç ÷ ç ÷ è > ø è ø (Équation 187) EQUATION1189 V1 FR Où : p, A, B, C sont des constantes définies pour chaque type de courbe, in>...
Page 982 Section 21 1MRK504086-UFR B Caractéristiques à temps inverse æ ö æ ö å D × ³ × ç ÷ ç ÷ è > ø è ø (Équation 190) EQUATION1192 V1 FR Où : j = 1 est le premier cycle d'exécution de la protection quand un ´défaut a été...
Page 983 Section 21 1MRK504086-UFR B Caractéristiques à temps inverse Tableau 587: Courbes à temps inverse pour caractéristiques ANSI/IEEE Paramètre / Mode de fonctionnement 1 = ANSI – extrêmement inverse 28,2 0,1217 2 = ANSI – très inverse 19,61 0,491 3 = ANSI – inverse 0,0086 0,0185 0,02...
Page 984 Section 21 1MRK504086-UFR B Caractéristiques à temps inverse Temps de fonctionnement tnMin Courant en05000133.vsd IEC05000133 V1 FR Figure 438: Fonctionnement minimum de la temporisation pour les courbes CEI Afin de satisfaire pleinement à la définition des courbes CEI, le paramètre de réglage tMin doit être fixé...
Page 985 Section 21 1MRK504086-UFR B Caractéristiques à temps inverse La courbe à temps inverse 19 = RD donne un retard logarithmique tel que celui utilisé dans la protection Combiflex RXIDG. La courbe autorise un haut degré de sélectivité, requis pour une protection sensible de courant résiduel de défaut de terre, avec possibilité...
Page 986 Section 21 1MRK504086-UFR B Caractéristiques à temps inverse Si une réinitialisation ANSI est choisie, le temps de réinitialisation est dépendant du courant après l'élimination d'un défaut (quand le courant chute en dessous du niveau de courant de démarrage défini moins l'hystérésis). La temporisation est réinitialisée selon l'équation 195.
Page 987 Section 21 1MRK504086-UFR B Caractéristiques à temps inverse Dans le cas des caractéristiques de temporisation à temps inverse RI et RD (type 18 et 19), les réglages possibles de temporisation sont « instantané » (1) et « CEI » (2 = réinitialisation définie à temps constant). 21.3 Caractéristiques inverses Tableau 590:...
Page 988 Section 21 1MRK504086-UFR B Caractéristiques à temps inverse Tableau 591: Caractéristiques à temps inverse IEC Fonction Plage ou valeur Précision Caractéristique de fonctionnement : k = (0,05-1,10) par pas de 0,01 æ ö ç ÷ × ç ÷ è ø (Équation 199) EQUATION1251-SMALL V1 FR I = I...
Page 989 Section 21 1MRK504086-UFR B Caractéristiques à temps inverse Tableau 592: Caractéristiques à temps inverse pour protection à minimum de tension à deux seuils (PUVM, 27) Fonction Plage ou valeur Précision Courbe de type A : k = (0,05-1,10) par pas Classe 5 +40 ms de 0,01 æ...
Page 990 Section 21 1MRK504086-UFR B Caractéristiques à temps inverse Tableau 593: Caractéristiques à temps inverse pour protection à maximum de tension à deux seuils (POVM, 59) Fonction Plage ou valeur Précision Courbe de type A : k = (0,05-1,10) par pas Classe 5 +40 ms de 0,01 æ...
Page 991 Section 21 1MRK504086-UFR B Caractéristiques à temps inverse Tableau 594: Caractéristiques à temps inverse pour protection à maximum de tension résiduelle à deux seuils (POVM, 59N) Fonction Plage ou valeur Précision Courbe de type A : k = (0,05-1,10) par pas Classe 5 +40 ms de 0,01 æ...
Page 992 Section 21 1MRK504086-UFR B Caractéristiques à temps inverse 0.01 I/I> xx05000764.vsd IEC05000764 V1 FR Figure 439: ANSI – extrêmement inverse Manuel de référence technique...
Page 993 Section 21 1MRK504086-UFR B Caractéristiques à temps inverse 0.01 I/I> xx05000765.vsd IEC05000765 V1 FR Figure 440: ANSI – très inverse Manuel de référence technique...
Page 994 Section 21 1MRK504086-UFR B Caractéristiques à temps inverse 0.01 I/I> xx05000766.vsd IEC05000766 V1 FR Figure 441: ANSI – inverse Manuel de référence technique...
Page 995 Section 21 1MRK504086-UFR B Caractéristiques à temps inverse 0.01 I/I> xx05000767.vsd IEC05000767 V1 FR Figure 442: Modérément inverse Manuel de référence technique...
Page 996 Section 21 1MRK504086-UFR B Caractéristiques à temps inverse 0.05 0.01 I/I> xx05000768.vsd IEC05000768 V1 FR Figure 443: CEI – normalement inverse Manuel de référence technique...
Page 997 Section 21 1MRK504086-UFR B Caractéristiques à temps inverse 0.05 0.01 I/I> xx05000769.vsd IEC05000769 V1 FR Figure 444: Très inverse Manuel de référence technique...
Page 998 Section 21 1MRK504086-UFR B Caractéristiques à temps inverse 0.01 I/I> 0.05 xx05000770.vsd IEC05000770 V1 FR Figure 445: Extrêmement inverse Manuel de référence technique...
Page 999 Section 22 1MRK504086-UFR B Glossaire Section 22 Glossaire A propos de ce chapitre Ce chapitre contient un glossaire des termes, acronymes et abréviations utilisés dans la documentation technique ABB. 22.1 Glossaire Courant alternatif Convertisseur A/N Convertisseur analogique-numérique ADBS Surveillance damplitude de la zone morte Module de conversion analogique-numérique, avec...
Page 1000 Section 22 1MRK504086-UFR B Glossaire Controller Area Network. Norme ISO (ISO 11898) pour la communication sérielle CAP 531 Outil de configuration et de programmation Disjoncteur Module de carte-mère combiné CCITT Comité Consultatif International Télégraphique et Téléphonique. Un organisme de normalisation parrainé par les Nations Unies et faisant partie de lUnion Internationale des Télécommunications.
Page 1001 Section 22 1MRK504086-UFR B Glossaire Commutateur DIP Petit commutateur monté sur une carte à circuits imprimés DLLB Ligne morte barres sous tension Distributed Network Protocol, norme du IEEE/ANSI Std. 1379-2000 Perturbographe DRAM Dynamic Random Access Memory Disturbance Report Handler, ou gestionnaire de rapport de perturbations Processeur de signaux digitaux Schéma de déclenchement à...
Page 1002 Section 22 1MRK504086-UFR B Glossaire Protocole HDLC Commande de liaison de données de haut niveau, protocole basé sur la norme HDLC Type de connecteur Connecteur pour fibre plastique HFBR Interface homme-machine HSAR High Speed Auto Reclosing, ou réenclenchement automatique ultra-rapide Haute tension CCHT Courant continu haute tension...
Page 1003 Section 22 1MRK504086-UFR B Glossaire une entité d'information représentative d'un type. De la même manière, linstance dune fonction dans le terminal intelligent est représentative dun type de fonction. 1. Protocole Internet. La couche réseau du protocole TCP/ IP dont lutilisation est très largement répandue sur les réseaux Ethernet.
Page 1004 Section 22 1MRK504086-UFR B Glossaire Protection à maximum de courant Module optique pour Ethernet OLTC On Load Tap Changer, ou régleur en charge Surtension Portée allongée Un terme utilisé pour décrire le comportement du relais pendant un défaut. Par exemple, un relais de protection de distance est à...
Page 1005 Section 22 1MRK504086-UFR B Glossaire Unité terminal pour commande à distance Automatisation du poste électrique Commutateur ou bouton-poussoir denclenchement Système de contrôle-commande du poste Outil de configuration système selon la norme CEI 61850 Module de communication sérielle. Utilisé pour la communication SPA/LON/CEI.
Page 1006 Section 22 1MRK504086-UFR B Glossaire Connecteur TNC Threaded Neill Concelman, version filetée à impédance constante du connecteur BNC TPZ, TPY, TPX, TPS Classe de transformateur de courant selon la norme IEC Portée réduite Un terme utilisé pour décrire le comportement du relais pendant un défaut.
Page 1007 1003...
Page 1008 ABB AB Substation Automation Products SE-721 59 Västerås, Sweden Téléphone +46 (0) 21 32 50 00 Télécopieur +46 (0) 21 14 69 18 www.abb.com/substationautomation...

ABB RET670 Manuel De Référence Technique

Liens rapides

Manuels Connexes pour ABB RET670

Sommaire des Matières pour ABB RET670
