Las conexiones roscadas de entrada y salida de
la bomba se equipan con topes de rosca. El
accesorio de conexión no puede ser forzado más
allá de este punto.
NO apriete en exceso los puntos de conexión.
Menos de dos giros realizados con la mano
deberían ser suficientes.
Cuando sea posible, la instalación de las tuberías
debería iniciarse en la bomba para evitar
tensiones en el alojamiento de la bomba. Deben
evitarse las bolsas de aire instalando la línea de
aspiración con una ligera inclinación hacia la
bomba. Debería instalarse una tubería recta de al
menos 50 cm hacia la conexión de aspiración.
5.5 Sistema eléctrico
Conexiones
Debe ser realizado por un Electricista certificado.
Debe instalarse un separador en el sistema
eléctrico
que
permita
suministro de alimentación con un espacio de
apertura de contacto para cada polo de al menos
3
mm.
El
fabricante
responsabilidad por los daños en el motor que
puedan evitarse mediante la instalación de un
interruptor de protección externo. Use los datos
eléctricos
que
aparecen
identificación
del
motor
dimensionamiento del sistema eléctrico. De lo
contrario, todas las reclamaciones de la garantía
serán nulas en caso de daños en el motor y/o la
bomba.
El producto debe tener la toma tierra
conectada

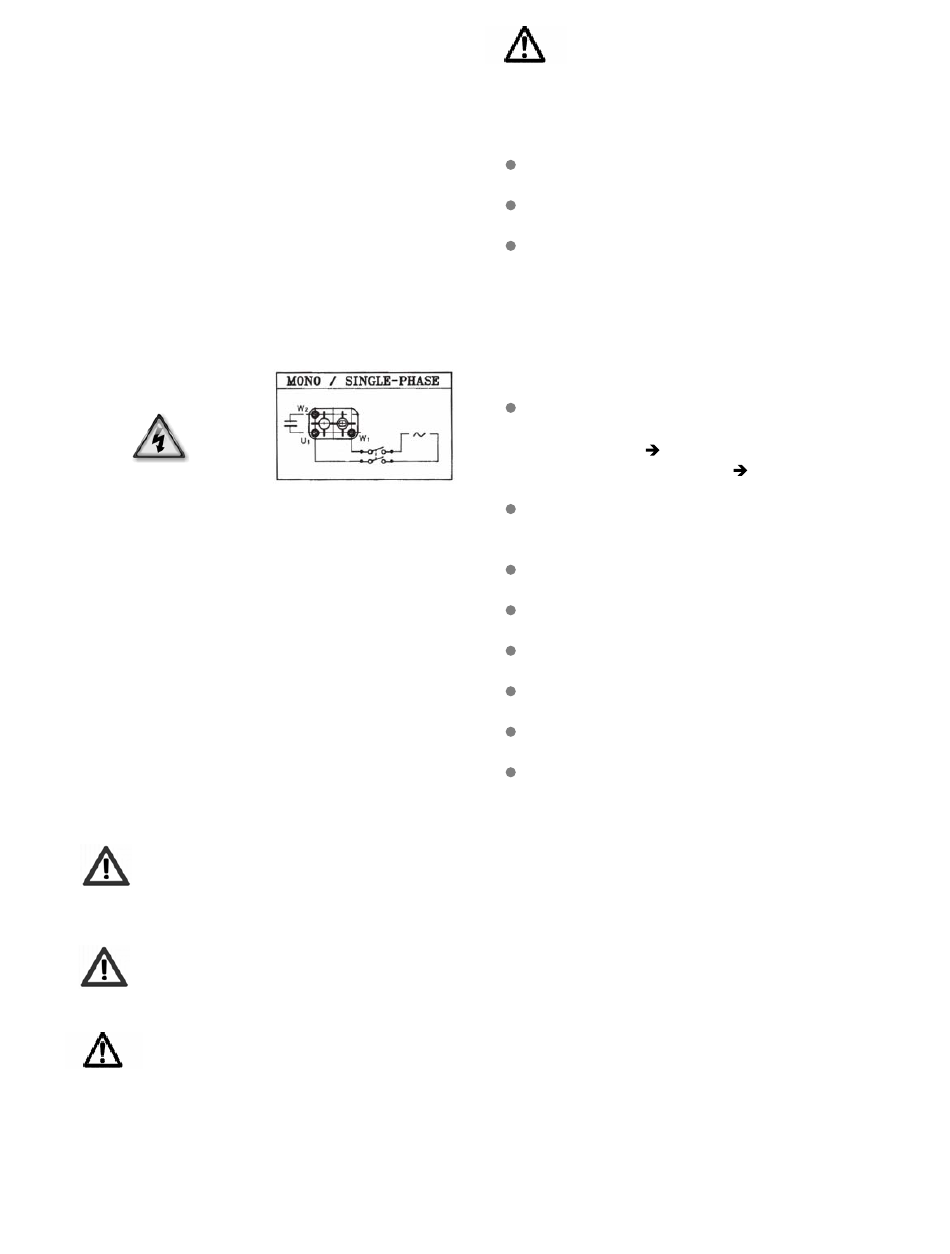

5.6 Conexión con la red eléctrica
Antes de quitar la tapa de la caja de
bornes del motor y antes de cualquier
intervención en la máquina, verificar que
la linea de alimentación de corriente esté
Peligro
desactivada.
Es necesario verificar que el equipo de
alimentación
Peligro
interruptor diferencial de alta sensibilidad _
= 30 mA (EN 61008 -1 / EN 61009 - 1).
la
desconexión
del
no
acepta
ninguna
en
la
placa
de
para
cualquier
eléctrica
poseea
un
Es responsabilidad del instalador verificar
que el equipo de alimentación eléctrica
poseea una eficiente toma a tierra según
Peligro
las normas vigentes.
Para conectar la máquina a la red eléctrica, seguir
las siguientes operaciones:
Verificar que el motor corresponda a la tensión
y a la frecuencia de la red.
Seccionar el equipo eléctrico mediante el
interruptor seccionador.
Asegurarse de usar cables homologados de
acuerdo con las normativas vigentes con tres
conductores de sección (2 + tierra) de al
menos 0,75 mm2 con una longitud máxima del
cable de 2 m. Si la longitud del cable es
superior la sección de los conductores deberá
aumentarse adecuadamente de acuerdo con
las normativas vigentes.
Como conductor de conexión es necesario
utilizar:
- al aire libre
cable H07RN-F
- en espacios interiores
H07RN-F.
Para la temperatura ambiente entre 40° y 50°C
se deberán utilizar cables de alimentácion con
caracterÍsticas.
Desenroscar los tornillos que fijan la tapa de la
caja de bornes.
ntroducir el cable de alimentación en la prensa
del cable.
Conectar las fases y la toma a tierra de los
bornes.
Volver a posicionar la tapa de la caja de
bornes con la guarnición.
Ajustar los tornillos que fijan la tapa de la caja
de bornes.
Las electrobombas monofasicas poseen una
proteccion termoamperimetrica con rearme
automatico incorporada.
En caso de intervención de esta protección por
sobrecalentamiento, desconectar la alimentación y
dejar enfriar el motor hasta que vuelva a las
temperaturas admisibles. Antes de volver a utilizar
la
bomba,
comprobar
sobrecalentamiento del motor.
21
cable H05RN-F o
la
causa
del
