2
Par où commencer
A.  Considérations techniques et conseils
d'installation
Les appareils au gaz à évacuation directe Heat & Glo sont conçus
pour fonctionner avec l'air de combustion entièrement tiré de
l'extérieur du bâtiment et avec les gaz entièrement expulsés à
l'extérieur. Aucune source d'air extérieur supplémentaire n'est
nécessaire.
L'installation DOIT être en conformité avec les codes et
règlementations locaux, régionaux, provinciaux et nationaux.
Consultez la société d'assurance, les responsables en matière
de construction et de d'incendie ou les autorités compétentes
pour les restrictions, l'inspection des installations et les permis.
Avant de procéder à l'installation, considérez les éléments
suivants :
• Lieu d'installation de l'appareil.
• Configuration du système prévu pour l'évacuation des gaz.
• Exigences des conduites d'arrivée du gaz.
• Dispositions du système de gestion de la chaleur optionnel.
• Exigences du câblage électrique.
• Détails de la charpente et de la finition.
• Si vous désirez des accessoires optionnels tels qu'un
ventilateur, un commutateur mural ou une télécommande.
L'installation et l'entretien de cet appareil doivent être effectués par du
personnel qualifié. Hearth & Home Technologies recommande des
membres du personnel de l'usine HHT ou des personnes certifiées NFI.
Les
installations,
réglages,
maintenances inadéquats peuvent provoquer des blessures et
des dommages matériels. Pour obtenir une assistance ou des
renseignements supplémentaires, consultez un technicien qualifié,
une agence de service ou votre détaillant.
6
Heat & Glo • SL-3X-IFT, SL-5X-IFT, SL-7X-IFT, SL-9X-IFT Manuel d'installation • 2472-980CFR • 12/17
modifications,
entretiens
ou
B. Directives de bonne foi pour installation murale
OUVERTURE
DU FOYER

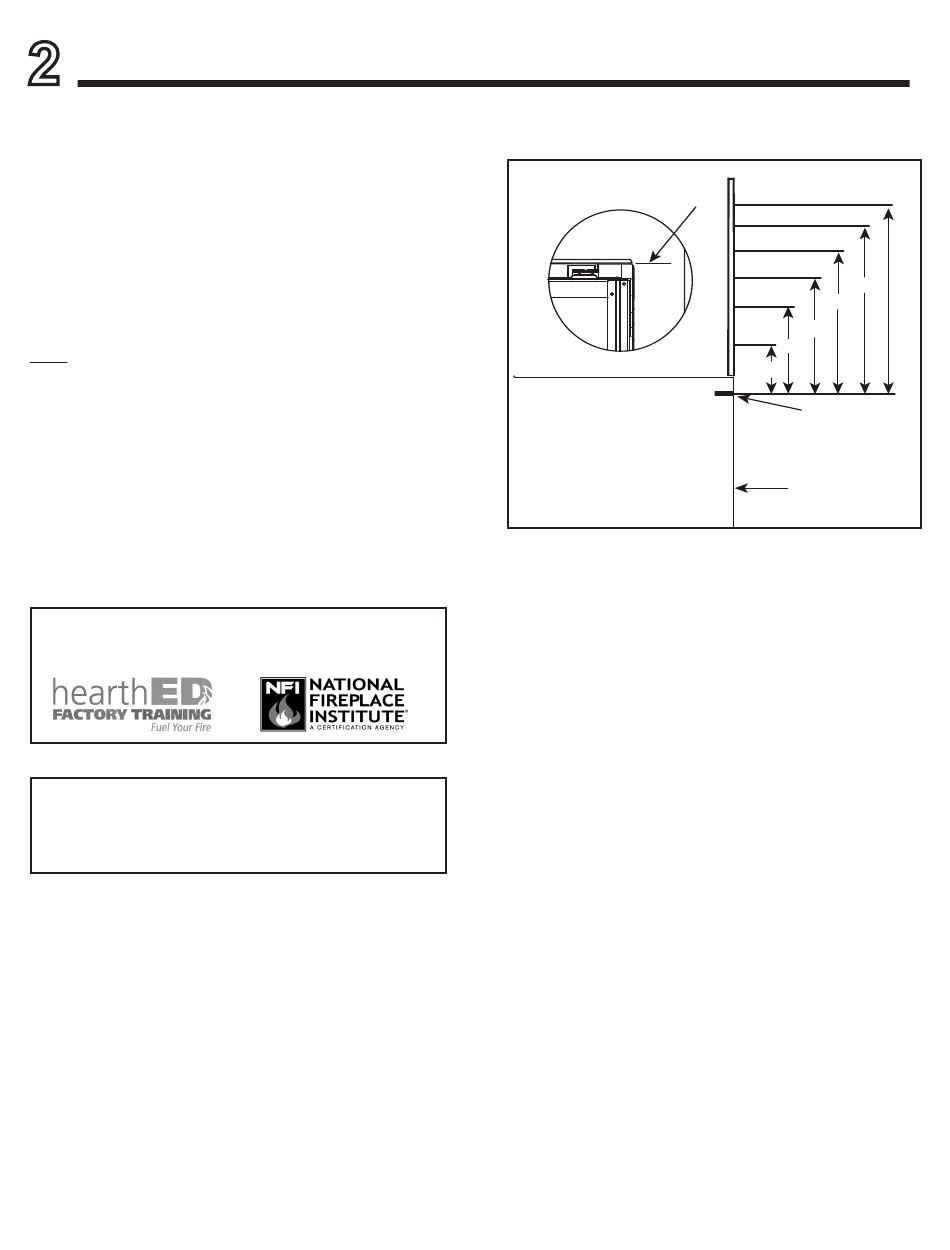

Figure 2.1 Températures de la surface du mur au-dessus de l'appareil
Si vous installez un téléviseur (TV) au-dessus de l'appareil,
consultez la section 3 du manuel du propriétaire.
AVIS : Les températures indiquées ci-dessus sont prises avec
une sonde de température, comme il est prescrit par la norme de
test utilisée dans la certification de l'appareil. Les températures
des murs ou manteaux de foyer mesurées avec un thermomètre
infrarouge peuvent produire des températures plus élevées
jusqu'à 30 degrés ou plus selon les réglages du thermomètre et
les caractéristiques du matériau utilisé. Utilisez des matériaux de
finition appropriés pouvant supporter ces conditions. Pour des
directives de finition supplémentaires, voir la section 10.
C.  Outils et matériaux nécessaires
Avant de commencer l'installation, s'assurer que les outils et
fournitures suivants sont disponibles.
Ruban à mesurer
Matériaux de charpente
Pinces multiprise
Marteau
Tournevis à tête cruciforme Manomètre
Gants
Équerre de charpentier
Voltmètre
Perceuse électrique et forets (1/4 po)
Un fil à plomb
Lunettes de protection
Niveau
Scie alternative
Un tournevis à tête plate
Solution non corrosive pour le contrôle des fuites
Des vis autotaraudeuses de 1/2 – 3/4 po de long, nº 6 ou 8.
Mastic (résistant à un degré minimum d'exposition continue
de 150 ºC (300 ºF)
Une prise femelle de 6 mm (1/4 po) (pour le ventilateur en option).
AU PLAFOND
53 °C (127 °F)
51 °C (123 °F)
56 °C (132 °F)
762 mm
(30 po)
610 mm
57 °C (135 °F)
(24 po)
457 mm
(18 po)
64 °C (147 °F)
305 mm
(12 po)
152 mm
(6 po)
MESURES À PARTIR DU BORD
SUPÉRIEUR DE L'OUVERTURE
AVANT DE L'APPAREIL
