Peanut Box
5.3.1.2. Câbles DMX
Des câbles blindés à paires torsadées avec des connecteurs XLR à 5 broches doivent être utilisés pour
une connexion DMX fiable. Vous pouvez soit acheter des câbles DMX directement auprès de votre
revendeur Highlite International, soit en fabriquer vous-même.
L'utilisation de câbles audio XLR pour la transmission de données DMX peut mener à une dégradation du
signal et des performances peu fiables sur le réseau DMX.

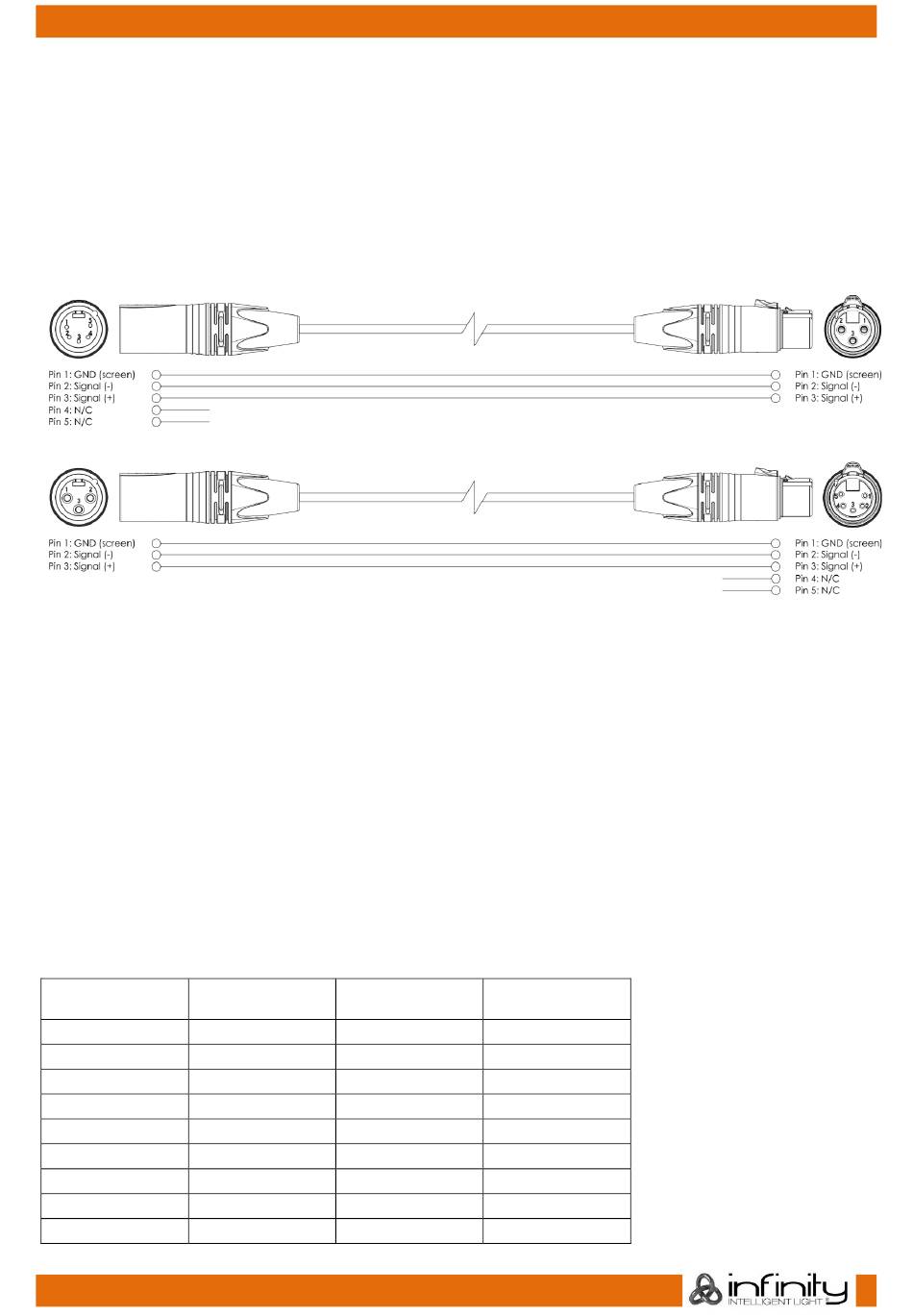

Lorsque vous fabriquez vos propres câbles DMX, assurez-vous que vous connectez les broches et les fils
correctement comme indiqué sur le schéma 08.
5.3.2. Numérotation de l'univers
Le nombre d'appareils que vous pouvez contrôler sur une liaison de données est limité par le nombre
combiné des canaux DMX des appareils connectés et des 512 canaux disponibles dans un univers DMX.
Lorsque la limite de 512 canaux est atteinte, le dispositif suivant doit être réglé sur un univers avec un
nombre plus élevé.
512 canaux (1 - 512) sont disponibles dans un univers. 16 univers consécutifs (0 - 15) constituent un sous-
réseau. 16 sous-réseaux (0 - 15) constituent un réseau. Il y a un total de 128 réseaux (0 - 127).
Remarque :
●
Dans Art-Net, les univers sont appelés Adresse de port et sont numérotés de 0 à 32 767. Il y a
32 768 numéros uniques.
●
Dans sACN, les univers sont numérotés de 1 à 63 999. Il y a 63999 numéros uniques. Les valeurs 0 et de
64 000 à 65 535 sont réservées pour une expansion future selon la norme.
15 bits
Adresse de port
0
1
2
...
31
32
33
...
126
Code de produit : 55008
Réseau
Sous-réseau
(0 - 127)
(0 - 15)
0
0
0
...
0
0
0
...
0
Univers
(0 - 15)
0
0
0
1
0
2
...
...
1
15
2
0
2
1
...
...
7
14
12
Schéma 08
