Chapitre 4 ________________________________________________________________ Installation
VAISALA ________________________________________________________________________ 69
Les numéros suivants se rapportent à la Figure 26 en page 68 :
1 =
Kit de montage FIX70
2 =
Capteur de vent WMT700
3 =
Vis de montage en position finale
4 =
Boulon en U et écrou (M8DIN934-A4) dans la fente horizontale

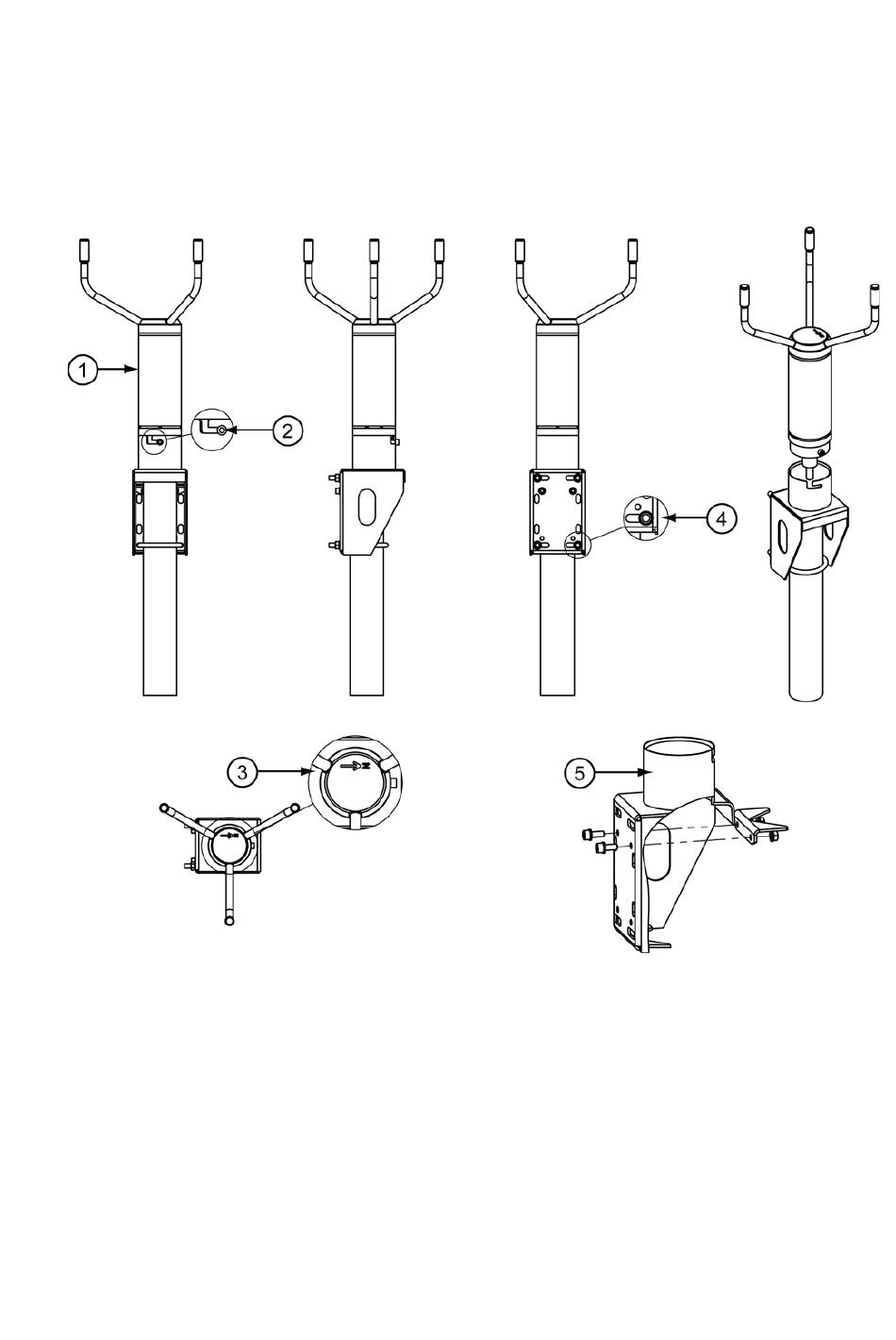

Figure 27
WMT700 en haut d'un mât à pible
Les numéros suivants se rapportent à la Figure 27 ci-dessus :
1 =
Capteur de vent WMT700
2 =
Vis de montage en position finale
3 =
Flèche indiquant le nord
4 =
Boulon en U et écrou (M8DIN934-A4) dans la fente horizontale
5 =
Kit de montage FIX70
1006-078
