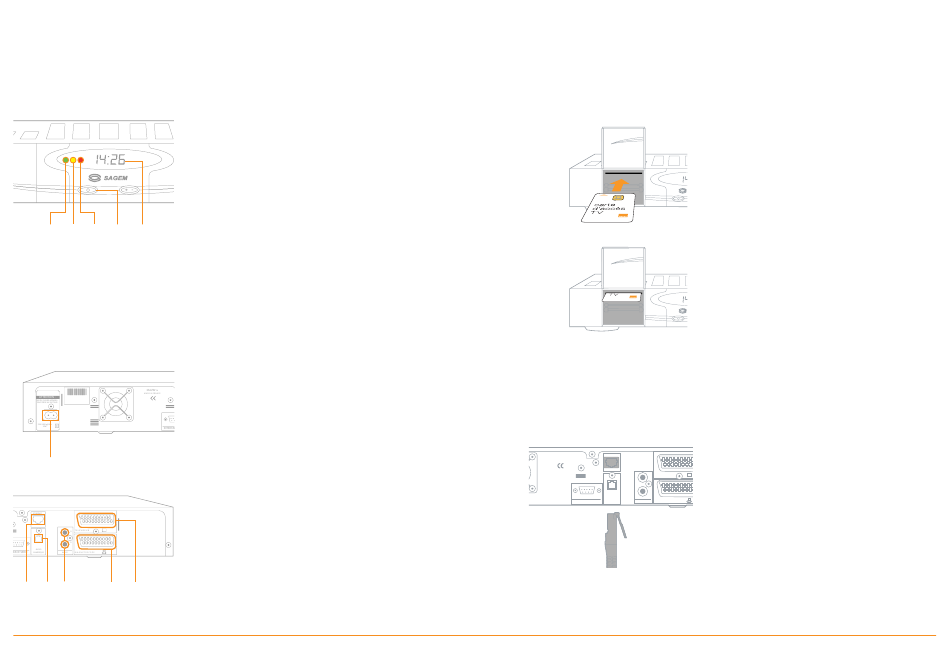

présentation du décodeur
face avant du décodeur
1 2 3 4 5
Pour plus de détails sur la signification des différents états des voyants,
consultez la page 13.
face arrière du décodeur
6
7 8 9
10 11
1.
Voyant de marche vert indique
que le décodeur est en marche.
Voyant de messages orange
2.
(reception d'informations).
Voyant de veille rouge indique
3.
que le décodeur est en veille.
4.
Bouton de marche/arrêt permet
de mettre en marche.
5.
Afficheur digital affiche l'heure
lorsque le décodeur est en veille ou
"TV" quand il est en marche.
Alim : pour brancher le décodeur
6.
à la source d'alimentation.
7.
Ethernet : pour connecter le décodeur
à la Livebox (ou le modem).
8.
Audio numérique : pour connecter
le décodeur à un récepteur Dolby Digital
(home cinéma).
9.
Audio (G et D) : pour connecter
le décodeur à une chaîne Hi-Fi.
10.
Magnétoscope : connexion avec
d'autres équipements (voir p. 11).
11.
Téléviseur : pour brancher le décodeur
à votre téléviseur.
1. insertion de la carte d'accès
2. connexion entre le décodeur et la Livebox
SAGEM
SA
MADE IN FRANCE
ATTENTION :
NE PAS OUVRIR APPAREIL
RACCORDE AU SECTEUR
220-240V 50Hz
35W
INTERFACE SERIE
installez le décodeur
Insérez la carte d'accès dans le lecteur
de carte du décodeur situé sous le
décodeur.
La puce vers l'avant et tournée vers le
décodeur.
Une fois la carte insérée, voici la vue que
vous devez avoir.
Raccordez le décodeur à la Livebox
avec le câble Ethernet : branchez
ETHERNET
le câble Ethernet sur la prise "Ethernet"
TELEVISEUR
G
de votre décodeur et sur la prise Ethernet
D
de la Livebox (port jaune) ou du modem.
AUDIO
MAGNETOSCOPE
NUMERIQUE
AUDIO
Si vous disposez du Liveplug, reportez-
vous au guide d'installation de celui-ci.
