Leviton Omni Pro II Guide De Démarrage Rapide

MISE À LA TERRE
Mettez à la terre le contrôleur à une conduite d'eau froide ou
à une tige de terre afin de préserver sa protection transitoire
intégrée. La méthode de mise à la terre doit être conforme au
Code électrique national ANSI/NFPA 70.
CONNEXION DU TRANSFORMATEUR
Branchez un transformateur 24 Volts 40 VA à l'entrée 24 VAC
(2ème et 3ème entrée) dans le coin gauche de la première
borne de contact.

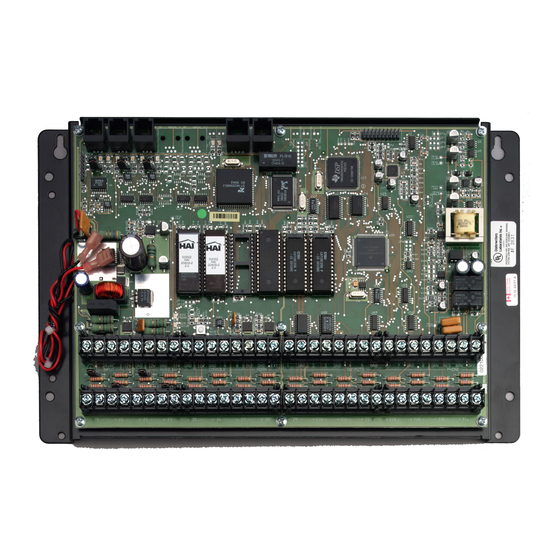

OmniPro II Board/Omni IIe Board
Tableau OmniPro II / Tableau Omni IIe
NOTES:
A. Ne branchez pas le transformateur avant
que ne soient branchés tous les dispositifs
au contrôleur.
B. Assurez-vous de connecter les fils dans les
entrées 2 & 3. Ne connectez pas le
transformateur à la première entrée (Terre).
C. Assurez que le transformateur n'est
pas connecté à une prise commutée.
BRANCHEMENT DE LA BATTERIE
Branchez le fil NOIR de la batterie à la borne (-) de la batterie et
branchez le fil ROUGE de la batterie à la borne (+) d'une batterie 12
Volts.
* N'INVERSEZ PAS LES CONNEXIONS
ROUGE OmniPro II Board/Omni IIe Board
Tableau OmniPro II / Tableau Omni IIe
NOIR
BATTERIE
GUIDE DE DÉMARRAGE RAPIDE
CONSOLE
Utilisez un fil de calibre 22 à 4-conducteurs. Les consoles peuvent être branchées
en direct ou en série. Longueur maximale du fil = 300 mètres, divisés par le
nombre total de consoles branchées en direct.
OmniPro II Board/Omni IIe Board
Tableau OmniPro II / Tableau Omni IIe
ROUGE
NOIR
JAUNE
VERT
La puissance maximale absorbée depuis les bornes de l'auxiliaire et de la console
est de 1A. Assurez-vous d'ajouter la puissance absorbée totale de tous les
dispositifs de puissance. Voir les puissances absorbées suivantes pour les consoles:
Omni Console 33A00-1 = 40mA – 100mA (active)
CONNEXION DU TÉLÉPHONE
Branchez les fils Vert et Rouge sur les lignes entrantes. Les fils Marron et Gris reviennent
vers les téléphones internes de la maison. Branchez un Jack RJ31X tel que montré sur le
diagramme suivant:
Assurez-vous que tous
les téléphones de la
maison viennent après
le contrôleur.
VERT
JACKS RJ11
TÉLÉPHONE
VERT
MAISON
VERS TOUS LES TÉLÉPHONES, VERS L'INTERFACE TELCO AU
KSU ET ORDINATEURS NIVEAU DU PARAFOUDRE
BATTERIE
Conduite d'eau froide
(métal) ou tige de mise
à la terre
LE CÂBLE FOURNI SE BRANCHE SUR J1
TRANSFORMATEUR
Connexion des avertisseurs
•
Les résonateurs peuvent générer
jusqu'à 1 Amp. de différentiel au
MAXIMUM entre la puissance des
pavillons intérieurs et extérieurs.
• Utiliser un relai connecté à une source
d'alimentation auxiliaire si une
ROUGE
consommation de courant supérieure
est requise.
RÉSEAU
TÉLÉPHONE • Si un effet de ronflement léger sort du
INTERFACE ACCÈS
hurleur, ou si un hurleur n'est pas en
CLIENT
ROUGE PARAFOUDRE
fonction, attacher les sorties des
pavillons avec une résistance de 1K
Ohm 0,5 Watt.
LE PARAFOUDRE DOIT ÊTRE
MIS À LA TERRE
Console OmniPro II Board/Omni IIe PK-93403-10-D5-0A
Tableau OmniPro II / Tableau Omni IIe
CONSOLE CONNEXION TÉLÉPHONE
AVERTISSEURS
Console OmniPro II Board/Omni IIe
Tableau OmniPro II / Tableau Omni IIe
(20A18-1)
