/ Perfect Charging / Perfect Welding / Solar Energy
LEARN MORE WITH
OUR HOW-TO VIDEOS
www.youtube.com/FroniusSolar

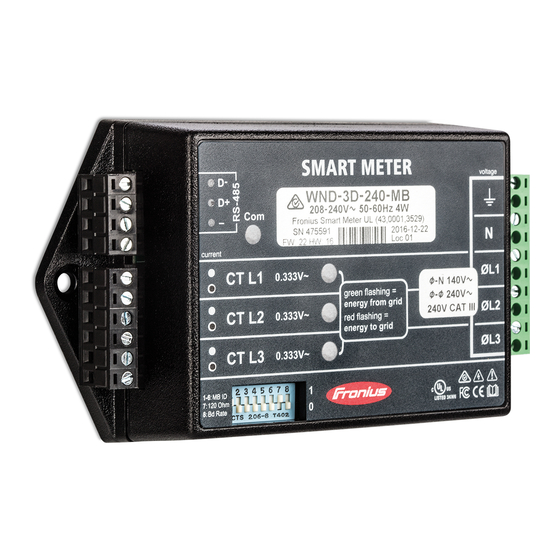

Fronius Smart Meter 240V-3 UL
Fronius Smart Meter 480V-3 UL
Fronius Smart Meter 600V-3 UL
42,0410,2289
Fronius prints on elemental chlorine free paper (ECF) sourced from certified sustainable forests (FSC).
009-15032021
Operating instructions
System monitoring
Manual de instrucciones
Monitorización de instalaciones
Instructions de service
Surveillance des installations

Publicité

Table des Matières
loading

Manuels Connexes pour Fronius Smart Meter 240V-3 UL

Sommaire des Matières pour Fronius Smart Meter 240V-3 UL

  • Page 1 Fronius Smart Meter 480V-3 UL System monitoring Fronius Smart Meter 600V-3 UL Manual de instrucciones Monitorización de instalaciones Instructions de service Surveillance des installations 42,0410,2289 009-15032021 Fronius prints on elemental chlorine free paper (ECF) sourced from certified sustainable forests (FSC).

  • Page 3: Table Des Matières

    Circuit Protection Line Wiring Connect Current Transformers CT Wiring Connecting data communication cables to inverters Set the address of the Fronius Smart Meter Terminating resistors - explanation of symbols Terminating Resistors Set Baud Rate Multi meter system - Explanation of symbols...

  • Page 4: Safety Rules

    Safety rules Explanation of DANGER! Safety Instruc- tions Indicates an immediate danger. ▶ Death or serious injury may result if appropriate precautions are not taken. WARNING! Indicates a possibly dangerous situation. ▶ Death or serious injury may result if appropriate precautions are not taken. CAUTION! Indicates a situation where damage or injury could occur.

  • Page 5: Environmental Conditions

    Copyright Copyright of these Operating Instructions remains with the manufacturer. Text and illustrations were accurate at the time of printing. Fronius reserves the right to make changes. The contents of the Operating Instructions shall not provide the basis for any claims whatsoever on the part of the purchaser. If you have any suggestions for improvement, or can point out any mistakes that you have found in the Operating Instructions, we will be most grateful for your comments.
  • Page 6 off, it is recommended that the user solve this with one or more of the following meas- ures: adjust or reposition the receiving antenna increase the distance between the device and the receiver connect the device to another circuit, which does not include the receiver for further support, please contact the retailer or an experienced radio/TV technician.

  • Page 7: General

    Do not touch any connections directly RCM Symbol - The product complies with the Australian laws. Positioning The Fronius Smart Meter can be installed at two possible locations in the system, at the feed-in point and at the consumption point. Positioning at the feed-in point...
  • Page 8 Positioning at the consumption point The positioning of the Fronius Smart Meter at the consumption point.

  • Page 9: Installation

    Smart Meter, software must always be kept up-to-date. The update can be started via the inverter website or via Solar.web. Set CT-Ratio and Grid Type on the web interface of the Fronius Datamanager in Set- tings - Meter - Settings (see Commissioning on page 23).

  • Page 10: Circuit Protection

    (circuit breaker, switch or disconnect) and overcurrent pro- tection (fuse or circuit breaker). The Fronius Smart Meter only draws 10-30 mA, so the rating of any switches, discon- nects, fuses and / or circuit breakers is determined by the wire gauge, the mains voltage and the current interrupting rating required.
  • Page 11 When power is first applied, check that the LEDs behave normally. If you see LEDs flash- ing red-green-red-green, the voltage is too high for this model, so disconnect the power switch immediately! Single-Phase Three-Wire (Mid-Point Neutral) (only 240 V-3) Two-Phase (Australia) (only 480 V-3) Single-Phase Two-Wire without Neutral (only 240 V-3 and 480 V-3)
  • Page 12 Single-Phase Two-Wire with Neutral Three-Phase Four-Wire Wye Three-Phase Three-Wire Delta without Neutral (only 240 V-3 and 480 V-3)

  • Page 13: Connect Current Transformers

    Three-Phase Four-Wire Stinger Three-Phase Two-Wire Corner Grounded Delta (only 240 V-3 and 480 V-3) Connect Current The current transformer must generate 333.33 millivolts AC at rated current. See the cur- Transformers rent transformer data sheets for CT ratings. Do not use ratio or current output such as 1 amp or 5 amp output models! See the CT data sheets for the maximum input current ratings.

  • Page 14: Ct Wiring

    The current transformers connect to the six position black screw terminal block. Connect the white and black CT wires to the Fronius Smart Meter terminals marked CT L1, CT L2 and CT L3. Excess length may be trimmed from the wires if desired. Connect each CT with the white wire aligned with the white dot on the label and the black wire aligned with the black dot.

  • Page 15: Set The Address Of The Fronius Smart Meter

    The outputs of the Fronius Smart Meter are galvanically isolated from dangerous voltages. Set the address The Fronius Smart Meter must be connected to the Fronius Datamanager. If only one of the Fronius Fronius Smart Meter is installed, the Modbus Address is 1.

  • Page 16: Terminating Resistors - Explanation Of Symbols

    Meter - Fronius Smart Meter Terminating resistor is integrated in the meter. Modbus RTU slave e.g. Fronius Ohmpilot, Fronius Solar Battery, etc. Termination resistance R 120 Ohm Terminating Res- The system might work without terminating resistors. Due to interferences, the use of ter- istors minating resistors according to the following schemes are recommended.

  • Page 18: Set Baud Rate

    Set Baud Rate Select the baud rate by setting DIP switch position 8 (see below). The change will take effect immediately. The Fronius Smart Meter supports programmatic baud rates up to 115200. Baud Rate DIP Switch 8 9600 (default) 0 (OFF)

  • Page 19: Modbus Participant - Fronius Snapinverter

    (e.g. washing machine, lights, television, heat pump, etc.) in the consumption branch and makes the measured data available for energy profiling in Fronius Solar.web. Generator meter records the load curve of individual generators (e.g. wind power plant) in the consumption branch and makes the measured data available for energy profiling in Fronius Solar.web.

  • Page 20: Multi Meter System - Fronius Snapinverter

    Multi meter sys- If several Fronius Smart Meters are installed, a separate address must be set for each tem - Fronius one (see Set the address of the Fronius Smart Meter on page 15). The primary meter SnapINverter always receives the address 1. All other meters are numbered consecutively in the address range from 2 to 14.

  • Page 21: Multi Meter System - Fronius Gen24 Inverter

    Ohmpilot meters meters Multi meter sys- If several Fronius Smart Meters are installed, a separate address must be set for each tem - Fronius one (see Set the address of the Fronius Smart Meter on page 15). The primary meter GEN24 inverter always receives the address 1.
  • Page 22 Position of the primary meter in the consumption branch. *Termination resistance R 120 Ohm Position of the primary meter at the feed-in point. *Termination resistance R 120 Ohm The following must be observed in a multi meter system: Connect the primary meter and the battery to different channels (recommended). Distribute the remaining Modbus participants evenly.

  • Page 23: Commissioning

    Commissioning...

  • Page 25: Fronius Snapinverter

    The service password must be entered for the "Meter" menu item. Three-phase or one-phase Fronius Smart Meters may be used. In both cases, selection is made via the "Fronius Smart Meter" item. The Fronius Datamanager automatically detects the meter type.

  • Page 26: Configure Fronius Smart Meter As A Secondary Meter

    Click on the button to save the settings. The Fronius Smart Meter is configured as a primary meter. In the menu area "Current Total View", the power of the PV modules, the self-consump- tion, the grid power feed and battery charging (if available) are displayed.

  • Page 27: Fronius Gen24 Inverter

    The service password must be entered for the "Device configuration" menu item. Three-phase or one-phase Fronius Smart Meters may be used. In both cases, selection is made via the "Components" menu area. The meter type is determined automatically.

  • Page 28: Configure Fronius Smart Meter As Primary Meter

    Call up the "Components" menu area. Click on the “Add components” button. Set the position of the meter (feed-in point or consumption point) in the "Position" drop-down list. For more information on the position of the Fronius Smart Meter, see Positioning on page 7.

  • Page 29: Operation

    Operation Power Status The three status LEDs on the front of the Fronius Smart Meter can help indicate correct LEDs measurements and operation. The “L1”, “L2”, and “L3” on the diagrams indicate the three phases: Normal Startup The Fronius Smart Meter displays the following startup sequence whenever power is first applied.

  • Page 30: Modbus Communication Leds

    Meter Not Operating If none of the LEDs are illuminated, check that the correct line voltages are applied to the meter. If the voltages are correct, call customer service for assistance. Error If the meter experiences an internal error, all LEDs will light up red for 3 or more seconds.

  • Page 31: Technical Data

    1 - 3 2 - 4 The Fronius Smart Meter has an optional neutral connection that may be used for meas- uring wye circuits. In the absence of neutral, voltages are measured with respect to ground. The Fronius Smart Meter uses the phase L1 (øA) and phase L2 (øB) connec- tions for power.

  • Page 32: Certifications

    *) The Rated VA is the maximum at 115% of nominal Vac at 50 Hz. This is the same as the value that appears on the front label of the Fronius Smart Meter. Maximum Power Supply Voltage Range: -20% to +15% of nominal (see table above).

  • Page 33: Mechanical

    Black: up to 12 AWG (2.5 mm²), 300 V Fronius manufac- Detailed warranty conditions specific to your country can be found online: turer's warranty www.fronius.com/solar/garantie To take advantage of the full warranty duration for your newly installed Fronius inverter or storage system, register your product at: www.solarweb.com.
  • Page 35 Cableado de red Conectar los transformadores de corriente Cableado de los TC Conectar la línea de comunicación de datos al inversor Establecimiento de la dirección del Fronius Smart Meter Resistencias finales: Explicación de los símbolos Resistencias de terminación Establecer tasa de baudios Sistema de contadores múltiples: Explicación de los símbolos...

  • Page 36: Normativa De Seguridad

    Normativa de seguridad Explicación de ¡ADVERTENCIA! las instrucciones de seguridad Indica un peligro inminente. ▶ En caso de no evitar el peligro, las consecuencias pueden ser la muerte o lesiones de carácter muy grave. ¡PELIGRO! Indica una situación posiblemente peligrosa. ▶...

  • Page 37: Con-Di-Cio-Nes Am-Bien-Ta-Les

    Antes de encender el equipo, los dispositivos de seguridad que no dispongan de plena capacidad de funcionamiento deben ser reparados por un taller especializado y autoriz- ado. Jamás se deben anular ni poner fuera de servicio los dispositivos de protección. En el capítulo "Generalidades"...

  • Page 38: Fcc / Rss Compliance

    FCC / RSS Com- pliance Este equipo ha sido verificado y cumple los valores límite de un equipo digital de la clase B según la parte 15 de las disposiciones FCC. Estos valores límite pretenden garantizar una protección adecuada frente a perturbaciones perjudiciales en espacios residen- ciales.

  • Page 39: Generalidades

    El Fronius Smart Meter es un contador de corriente bidireccional para optimizar el auto- equipo consumo y detectar la curva de carga de la casa. Junto con el inversor Fronius, el Fronius Datamanager y la interface de datos Fronius, el Fronius Smart Meter propor- ciona una visión clara del consumo de electricidad del hogar.
  • Page 40 Posicionamiento en el punto de consumo El posicionamiento del Fronius Smart Meter en el punto de consumo.

  • Page 41: Instalación

    Registre la corriente nominal de los transformadores en cada contador, ya que se necesitará para la configuración. Conecte los bornes de conexión de salida del Fronius Smart Meter con el equipo de monitorización (ver Conectar la línea de comunicación de datos al inversor en la página 46).

  • Page 42: Protección Del Circuito De Corriente

    (fusible o disyuntor automático). El Fronius Smart Meter solo consume 10-30 mA, por lo que los valores nominales de todos los interruptores, seccionadores, fusibles y disyuntores automáticos quedan determinados por el calibre del cable, la tensión de red y el valor nominal requerido para interrumpir la corriente.
  • Page 43 Cuando se hayan conectado las redes de tensión, asegúrese que los bloques de bornes de conexión estén bien encajados en el Fronius Smart Meter. Cuando se aplique energía por primera vez, compruebe que los LED actúan de la forma esperada.
  • Page 44 Monofásico, dos cables sin neutro (solo 240 V-3 y 480 V-3) Monofásico, dos cables con neutro Trifásico, cuatro cables en estrella...
  • Page 45 Trifásico, Delta de tres cables sin neutro (solo 240 V-3 y 480 V-3) Trifásico, cuatro cables en aguja Trifásico, dos cables, esquina a tierra Delta (solo 240 V-3 y 480 V-3)

  • Page 46: Conectar Los Transformadores De Corriente

    Conectar los cables blanco y negro de los TC a los bornes marcados como TC L1, TC L2 y TC L3 en el Fronius Smart Meter. La longitud sobrante de los cables puede recortarse. Conectar cada TC con su cable blanco alineado con el punto blanco en la etiqueta y con su cable negro alineado con el punto negro.

  • Page 47: Sistema De Contadores Múltiples: Inversor Fronius Gen24

    Conectar D+ con D+. Conectar - con -. Inversor Fronius GEN24: Conectar las conexiones de comunicación de datos del Fronius Smart Meter con la inter- face Modbus del inversor Fronius GEN24. Se pueden integrar varios Smart Meter en el sistema; ver capítulo Sistema de contadores múltiples: Inversor Fronius GEN24...

  • Page 48: Establecimiento De La Dirección Del Fronius Smart Meter

    Establecimiento El Fronius Smart Meter debe estar conectado con el Fronius Datamanager. Si solo se de la dirección instala un Fronius Smart Meter, la dirección de Modbus es 1. del Fronius Smart Meter Interruptor DIP (1) valor hacia Tasa arriba...

  • Page 49: Resistencias Finales: Explicación De Los Símbolos

    Contador Fronius Smart Meter La resistencia final viene integrada en el contador. Esclavo Modbus RTU p. ej. Fronius Ohmpilot, Fronius Solar Battery, etc. Resistencia final R 120 Ohm Resistencias de El sistema puede funcionar sin resistencias de terminación. Debido a las interferencias, terminación...

  • Page 50: Establecer Tasa De Baudios

    Establecer tasa Seleccione la tasa de baudios estableciendo la posición del interruptor DIP en 8 (consul- de baudios tar más adelante). El cambio se aplicará inmediatamente. El Fronius Smart Meter admite tasas de baudios programáticas de hasta 115200.

  • Page 51: Sistema De Contadores Múltiples: Explicación De Los Símbolos

    El contador primario registra la curva de carga del sistema y pone a disposición los datos medidos para la crear perfiles de energía en Fronius Solar.web. El con- tador primario también controla la regulación dinámica de la ali- mentación.

  • Page 52: Participante Modbus: Fronius Snapinverter

    48). El contador primario siempre tiene la dirección 1. Todos los demás contadores se Fronius SnapIN- van numerando en la dirección de la red de 2 a 14. Se pueden utilizar juntos Fronius verter Smart Meter con diferentes rangos de potencia.

  • Page 53: Participante Modbus: Fronius Gen24

    Posicionar las resistencias finales individualmente por cada canal. Participante Mod- Las entradas M0 y M1 pueden escogerse libremente. Se pueden conectar un máximo bus: Fronius de 4 participantes de Modbus al borne Modbus en las entradas M0 y M1. GEN24 ¡IMPORTANTE!

  • Page 54: Sistema De Contadores Múltiples: Inversor Fronius Gen24

    48). El contador primario siempre tiene la dirección 1. Todos los demás contadores se sor Fronius van numerando en la dirección de la red de 2 a 14. Se pueden utilizar juntos Fronius GEN24 Smart Meter con diferentes rangos de potencia.
  • Page 55 Posición del contador primario en la rama de consumo. *Resistencia final R 120 Ohm Posición del contador primario en el punto de alimentación. *Resistencia final R 120 Ohm En un sistema de contadores múltiples deben tenerse en cuenta los siguientes aspectos: Conectar el contador primario y la batería en diferentes canales (recomendado).

  • Page 57: Puesta En Servicio

    Puesta en servicio...

  • Page 59: Fronius Snapinverter

    Para acceder al punto de menú "Contador" es necesario introducir la contraseña de ser- vicio. Se pueden utilizar Fronius Smart Meter trifásicos o monofásicos. La elección se realiza en ambos casos a través del punto "Fronius Smart Meter". El Fronius Datamanager determina automáticamente el tipo de contador.

  • Page 60: Configuración Del Fronius Smart Meter Como Contador Secundario

    Hacer clic en el botón para guardar los ajustes. El Fronius Smart Meter está configurado como contador primario. En el área de menú "Vista general actual", se muestra la potencia de los módulos sol- ares, el autoconsumo, la alimentación a la red y la carga de la batería (si está dispon- ible).

  • Page 61: Inversor Fronius Gen24

    Para acceder al punto de menú "Configuración del equipo" es necesario introducir la contraseña de asistente técnico. Se pueden utilizar Fronius Smart Meter trifásicos o monofásicos. En ambos casos, la elección se realiza en el área de menú "Componentes". El tipo de contador se determina automáticamente.

  • Page 62: Configuración Del Fronius Smart Meter Como Contador Principal

    Acceder al área de menú "Componentes". Hacer clic en el botón "Añadir componentes". Establecer la posición del contador (punto de alimentación o punto de consumo) en la lista desplegable "Posición". Para más información sobre la posición del Fronius Smart Meter, consultar Posicionamiento en la página 39.
  • Page 63 Hacer clic en el botón "Guardar" para guardar los ajustes. El Fronius Smart Meter está configurado como contador secundario.

  • Page 64: Manejo

    Manejo LED de estado de Los tres LED de estado en la parte delantera del Fronius Smart Meter pueden ayudar a energía indicar las mediciones y el funcionamiento correctos. «L1», «L2» y «L3» en los diagra- mas son indicadores de las tres fases: Configuración normal...

  • Page 65: Los Led De Comunicación Con Modbus

    El contador no está en funcionamiento Si ninguno de los LED está iluminado, compruebe que se aplican las tensiones de red correctas al contador. Si las tensiones son correctas, llame a atención al cliente para recibir asistencia. Error Si el contador sufre un error interno, todos los LED se encenderán en rojo durante 3 segundos o más.

  • Page 66: Datos Técnicos

    El Fronius Smart Meter dispone de una conexión neutra opcional que puede utilizarse para medir los circuitos de corriente en estrella. En ausencia del neutro, las tensiones se miden con respecto a tierra. El Fronius Smart Meter utiliza conexiones de fase L1 (øA) y fase L2 (øB) para la alimentación.

  • Page 67: Certificaciones

    *) VA nominal es el valor máximo al 115% de la Vca nominal a 50 Hz. Se trata del mismo valor que aparece en la etiqueta frontal del Fronius Smart Meter. Rango máximo de alimentación de tensión: -20% al +15% del valor nominal (ver la tabla anterior).

  • Page 68: Medioambiental

    Las cláusulas de garantía detalladas específicas para cada país están disponibles en fábrica de Internet: Fronius www.fronius.com/solar/warranty Para poder disfrutar de todo el período de garantía para la batería de almacenamiento o el inversor Fronius que ha instalado recientemente, rogamos que se registre en: www.solarweb.com.
  • Page 69 Système multi-compteurs - onduleur Fronius GEN24 Mise en service Fronius SnapINverter Généralités Établir la connexion avec le Fronius Datamanager Configurer le Fronius Smart Meter comme compteur primaire Configurer le Fronius Smart Meter comme compteur secondaire Onduleur Fronius GEN24 Généralités Installation avec le navigateur...

  • Page 70: Consignes De Sécurité

    Consignes de sécurité Explication des DANGER! consignes de sécurité Signale un risque de danger immédiat. ▶ S'il n'est pas évité, il peut entraîner la mort ou des blessures graves. AVERTISSEMENT! Signale une situation potentiellement dangereuse. ▶ Si elle n'est pas évitée, elle peut entraîner la mort ou des blessures graves. ATTENTION! Signale une situation susceptible de provoquer des dommages.

  • Page 71: Conditions Environnementales

    Les dispositifs de sécurité dont la fonctionnalité n'est pas totale doivent être remis en état par une entreprise spécialisée agréée avant la mise en marche de l'appareil. Ne jamais mettre hors circuit ou hors service les dispositifs de protection. Les emplacements des avertissements de sécurité et de danger présents sur l'appareil se trouvent au chapitre «...

  • Page 72: Conformité Fcc / Rss

    Conformité FCC / Cet appareil correspond aux valeurs limites imposées par la partie 15 des dispositions FCC pour un appareil numérique de classe B. Ces valeurs limites ont pour but d'apporter une protection appropriée contre les perturbations nocives dans les locaux d'habitation. Cet appareil produit et utilise de l'énergie à...

  • Page 73: Généralités

    Ne pas toucher directement les connecteurs Symbole RCM – Le produit est conforme à la législation australienne. Positionnement Le Fronius Smart Meter peut être installé à deux endroits possibles du système, au point d'alimentation et au point de consommation.
  • Page 74 Positionnement au point d'alimentation Le positionnement du Fronius Smart Meter au point d'alimentation. Positionnement au point de consommation Le positionnement du Fronius Smart Meter au point de consommation.

  • Page 75: Installation

    Smart Meter, le logiciel doit toujours être à jour. La mise à jour peut être démarrée via le site Internet de l'onduleur ou via Solar.web. Régler le ratio TC et le type de réseau dans l'interface web du Fronius Datamanager dans Réglages - Compteur - Réglages (voir Mise en service page 91).

  • Page 76: Câblage

    » et nécessite un moyen de déconnexion (disjoncteur, interrupteur, sectionneur) ainsi qu’une protection de surintensité (fusible ou disjoncteur). Le Fronius Smart Meter consomme uniquement 10-30 mA, donc la capacité de tous les interrupteurs, sectionneurs, fusibles et/ou disjoncteurs est déterminée par le calibre du fil, la tension du secteur et la capacité...
  • Page 77 Lorsque l'alimentation est mise en marche pour la première fois, vérifier que les LED fonctionnent normalement. Si vous voyez les LED clignoter selon la séquence rouge- vert-rouge-vert, la tension est trop élevée pour ce modèle, désactiver immédiatement l'interrupteur d'alimentation ! Conducteur trois fils monophasé...
  • Page 78 Conducteur deux fils monophasé avec conducteur neutre Conducteur quatre fils triphasé à montage en étoile Conducteur trois fils triphasé à montage en triangle sans conducteur neutre (uniquement 240 V-3 et 480 V-3)

  • Page 79: Connecter Les Transformateurs De Courant

    Conducteur quatre fils triphasé « Stinger leg » Conducteur deux fils triphasé à montage en triangle avec une phase mise à la terre (Corner Grounded Delta) (seulement 240 V-3 et 480 V-3) Connecter les Le transformateur de courant doit générer 333,33 millivolts AC au courant nominal. Voir transformateurs les fiches techniques du transformateur de courant pour les capacités nominales des de courant...

  • Page 80: Câblage Du Tc

    TC inutilisées : pour chaque TC inutilisé, connecter un câble court de la borne marquée d’un point blanc jusqu’à la borne marquée d’un point noir. Installer les TC autour du conducteur à mesurer et connecter les fils du TC au Fronius Smart Meter. Toujours couper l’alimentation avant de déconnecter les conducteurs sous tension.
  • Page 81 Raccorder D+ à D+. Raccorder - à -. Onduleur Fronius GEN24 : Raccorder les connecteurs de communication de données du Fronius Smart Meter à l'interface Modbus de l'onduleur Fronius GEN24. Plusieurs Smart Meter peuvent être montés dans le système, voir chapitre Système multi-compteurs - onduleur Fronius...

  • Page 82: Régler L'adresse Du Fronius Smart Meter

    Régler l'adresse Le Fronius Smart Meter doit être connecté au Fronius Datamanager. Si un seul Fronius du Fronius Smart Smart Meter est installé, l'adresse Modbus est 1. Meter Commutateur DIP Valeur haute (1) Débit trans- mis- sion Exemples Adresse Modbus 1...

  • Page 83: Résistances Terminales - Signification Des Symboles

    Compteur - Fronius Smart Meter La résistance terminale est intégrée dans le compteur. Esclave Modbus RTU par ex. Fronius Ohmpilot, Fronius Solar Battery, etc. Résistance terminale R 120 Ohm Résistances ter- Le système peut fonctionner sans résistances terminales. En raison des interférences, il minales est recommandé...

  • Page 84: Régler Le Débit De Transmission

    Régler le débit de Sélectionner le débit de transmission en réglant le commutateur DIP en position 8 (voir transmission ci-dessous). Le changement prendra effet immédiatement. Le Fronius Smart Meter prend en charge des débits de transmission programmables allant jusqu'à 115 200.

  • Page 85: Système Multi-Compteurs - Signification Des Symboles

    Compteur de générateur enregistre la courbe de charge des différents générateurs (par exemple les éoliennes) dans le secteur de consommation et fournit les données de mesure pour l'établissement du profil énergétique dans Fronius Solar.web. Esclave Modbus RTU par ex. Fronius Ohmpilot, Fronius Solar Battery, etc.

  • Page 86: Élément Modbus - Fronius Snapinverter

    Compteur Compteur Ohmpilot primaire secondaire Système multi- Si plusieurs Fronius Smart Meter sont installés, une adresse distincte doit être définie compteurs - pour chacun d'entre eux (voir Régler l'adresse du Fronius Smart Meter à la page 82). Fronius SnapIN- Le compteur primaire reçoit toujours l'adresse 1. Tous les autres compteurs sont verter numérotés de 2 à...
  • Page 87 Le placement des résistances terminales doit être effectué individuellement pour chaque canal. Élément Modbus Les entrées M0 et M1 peuvent être librement sélectionnées. Un maximum de 4 éléments - Fronius GEN24 Modbus peuvent être raccordés à la borne de raccordement Modbus sur les entrées M0 et M1. IMPORTANT ! Seulement un compteur primaire, une batterie et un Ohmpilot par onduleur peuvent être...

  • Page 88: Système Multi-Compteurs - Onduleur Fronius Gen24

    Compteur Compteur Ohmpilot primaire secondaire Système multi- Si plusieurs Fronius Smart Meter sont installés, une adresse distincte doit être définie compteurs - ond- pour chacun d'entre eux (voir Régler l'adresse du Fronius Smart Meter à la page 82). uleur Fronius Le compteur primaire reçoit toujours l'adresse 1.
  • Page 89 Position du compteur primaire dans le secteur de consommation *Résistance terminale R 120 Ohm Position du compteur primaire au point d'injection *Résistance terminale R 120 Ohm Veiller aux points suivants dans un système multi-compteurs : Raccorder le compteur primaire et la batterie à des canaux différents (recom- mandé).

  • Page 91: Mise En Service

    Mise en service...

  • Page 93: Fronius Snapinverter

    Pour le point de menu « Compteur », la saisie du mot de passe de service est requise. Il est possible d'utiliser des Fronius Smart Meter triphasés ou monophasés. La sélection se fait dans tous les cas sous « Fronius Smart Meter ». Le Fronius Datamanager identi- fie automatiquement le type de compteur.

  • Page 94: Configurer Le Fronius Smart Meter Comme Compteur Secondaire

    Cliquer sur le bouton pour enregistrer les paramètres. Le Fronius Smart Meter est configuré comme compteur primaire. Sous le point de menu « Vue d'ensemble actuelle », la puissance des modules solaires, l’autoconsommation, l'injection dans le réseau et la charge des batteries (si disponible) sont affichées.

  • Page 95: Onduleur Fronius Gen24

    Pour le point de menu « Configuration de l'appareil », la saisie du mot de passe de tech- nicien est requise. Il est possible d'utiliser des Fronius Smart Meter triphasés ou monophasés. La sélection s'effectue dans tous les cas au point de menu « Composants ». Le type de compteur est alors déterminée automatiquement.

  • Page 96: Configurer Le Fronius Smart Meter Comme Compteur Primaire

    Ouvrir le point de menu « Composants ». Cliquer sur le bouton « Ajouter des composants ». Définir la position du compteur (point d'alimentation ou point de consommation) dans la liste déroulante « Position ». Pour plus d'informations sur la position du Fronius Smart Meter, voir Positionnement à...
  • Page 97 Sélectionner la catégorie (générateur ou consommateur) dans la liste déroulante « Catégorie ». Cliquer sur le bouton « Ajouter ». Cliquer sur le bouton « Enregistrer » pour enregistrer les paramètres. Le Fronius Smart Meter est configuré comme compteur secondaire.

  • Page 98: Utilisation

    Utilisation LED d'état de Les trois LED d'état à l'avant du Fronius Smart Meter peuvent aider à indiquer des l'alimentation mesures et un fonctionnement corrects. « L1 », « L2 » et « L3 » sur les schémas indiquent les trois phases : Mise en service normale Le Fronius Smart Meter affiche la séquence de mise en service suivante lorsque l'ali-...

  • Page 99: Led De Communication Modbus

    Compteur non opérationnel Si aucune des LED n'est allumée, vérifier que les tensions secteur correctes sont appliquées au compteur. Si les tensions sont correctes, contacter le service client pour obtenir de l'aide. Erreur Si une erreur interne survient dans le compteur, toutes les LED s'allument en rouge pendant 3 secondes ou plus.

  • Page 100: Caractéristiques Techniques

    électriques en étoile. En cas d’absence de conducteur neutre, les tensions sont mesurées par rapport à la terre. Le Fronius Smart Meter utilise les con- ducteurs de phase L1 (øA) et phase L2 (øB) pour l’alimentation.

  • Page 101: Certifications

    *) Le VA nominal est le maximum à 115 % du VAC nominal à 50 Hz. Il s’agit de la même valeur que celle qui apparaît sur l’étiquette à l’avant du Fronius Smart Meter. Plage maximale de tension d’alimentation : -20 % à +15 % de la valeur nominale (voir tableau ci-dessus).

  • Page 102: Conditions Environnementales

    Les conditions de garantie détaillées, spécifiques au pays, sont disponibles sur Internet : structeur Fronius www.fronius.com/solar/warranty Afin de bénéficier pleinement de la durée de garantie de votre nouvel onduleur ou accu- mulateur Fronius, vous devez vous enregistrer sur : www.solarweb.com.
  • Page 104 FRONIUS INTERNATIONAL GMBH Froniusstraße 1 A-4643 Pettenbach AUSTRIA contact@fronius.com www.fronius.com Under www.fronius.com/contact you will find the addresses of all Fronius Sales & Service Partners and locations...
