Contrôle des connexions
Vérifiez toutes les connexions de l'ampli-tuner au module Acoustimass
module aux enceintes cubiques, en contrôlant que les deux cubes équipés de bornes
noires sont branchés en tant qu'enceintes frontales droite et gauche (Figure 11). Assurez-
vous que toutes les enceintes sont connectées aux bornes adéquates selon leur position
dans la pièce (Figure 12).
Sur l'ampli-tuner, vérifiez que les connexions des conducteurs respectent les phases
(+ au + et – au –), toute inversion pouvant entraîner une absence totale de sortie sur le
module Acoustimass.
Assurez-vous que tout problème de câblage a été résolu avant de brancher l'ampli-tuner
et de le mettre en fonction.
R
FRONT SPEAKERS
R
L
12
C
SURROUND SPEAKERS
L REAR R CENTER
RS
LS
®
, puis celles du
L
OUTPUTS
TO CUBE SPEAKERS
L
C
R
LEFT
CENTER
RIGHT
LEFT
SURROUND
INPUTS
FROM RECEIVER OR AMPLIFIER
L
C
R
Figure 11
Connecteur noir et borne noire
marquée L/R des enceintes
frontales droite et gauche
L/R

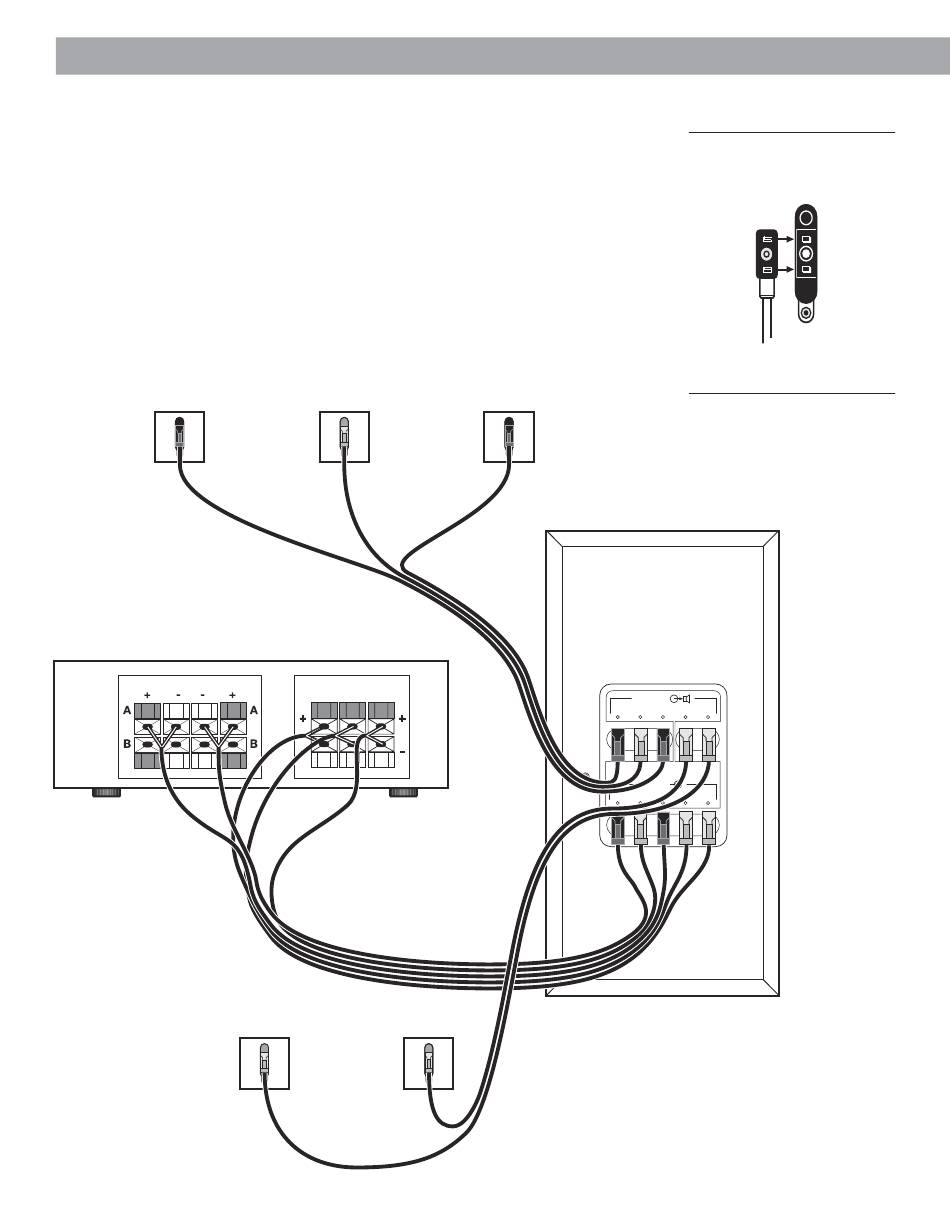

Figure 12
Ensemble des connexions
LS
RS
RIGHT
SURROUND
LS
RS
ATTENTION
Ne laissez pas des conduc-
teurs dénudés se toucher, car
cela risquerait d'endommager
l'ampli-tuner.
