Connexion des enceintes
Note : La Figure 12 de la page 12 présente l'ensemble des connexions terminées.
Les câbles fournis permettent de connecter facilement le système. Les connecteurs de
câble sont gris ou noirs et gravés d'une lettre correspondant au cube, à la sortie ou à
l'entrée appropriée. Les connexions ont déjà été effectuées au niveau du module
®
Acoustimass
. Le système comprend trois jeux de câbles livrés sous forme de rubans qui
peuvent être séparés sur la longueur nécessaire pour atteindre aisément chacune des
enceintes (Figure 9). Dissociez les câbles au fur et à mesure que vous les installez. Vous
pourrez garder jointes les parties de câble non déroulées, pour les cacher plus facilement.
•
Le câble de 6 m composé de trois paires de conducteurs relie le module Acoustimass
aux enceintes cubiques frontales droite, gauche et centrale.
•
Le câble de 15 m composé de deux paires de conducteurs relie le module Acoustimass
aux enceintes cubiques d'effet arrière droite et gauche.
•
Le câble de 6 m composé de cinq paires de conducteurs relie le module Acoustimass
aux sorties de l'ampli-tuner. Ne séparez les conducteurs qu'au niveau des connexions.
Note : Si vous avez déjà passé un câble derrière les murs ou sous le sol, ou si vous
pensez devoir pratiquer des épissures pour une raison quelconque, renseignez-vous sur
les adaptateurs et rallonges proposés par le Service Clientèle de Bose
détail de ces accessoires à la page 17 et les coordonnées des Services Clientèle sur
l'avant-dernière page de cette notice.
Connexion du module Acoustimass aux enceintes cubiques
frontales
Pour relier le module à ces enceintes, utilisez
le câble de 6 m composé de trois paires de
conducteurs. Il suffit d'enfoncer les
connecteurs adaptés.
•
Insérez le connecteur gris dans la borne
grise de l'enceinte centrale (Figure 10).
•
Insérez le connecteur noir marqué L dans
la borne noire de l'enceinte frontale
gauche, située à gauche du téléviseur
lorsque vous lui faites face.
•
Insérez le connecteur noir marqué R dans
la borne noire de l'enceinte frontale droite.
10
. Vous trouverez le
®
L/R
C/S
L/R
ATTENTION
Avant toute connexion,
mettez l'ampli-tuner ou
l'amplificateur hors fonction
et débranchez-le de la prise
secteur. Vous risquez sinon
d'endommager votre
équipement.

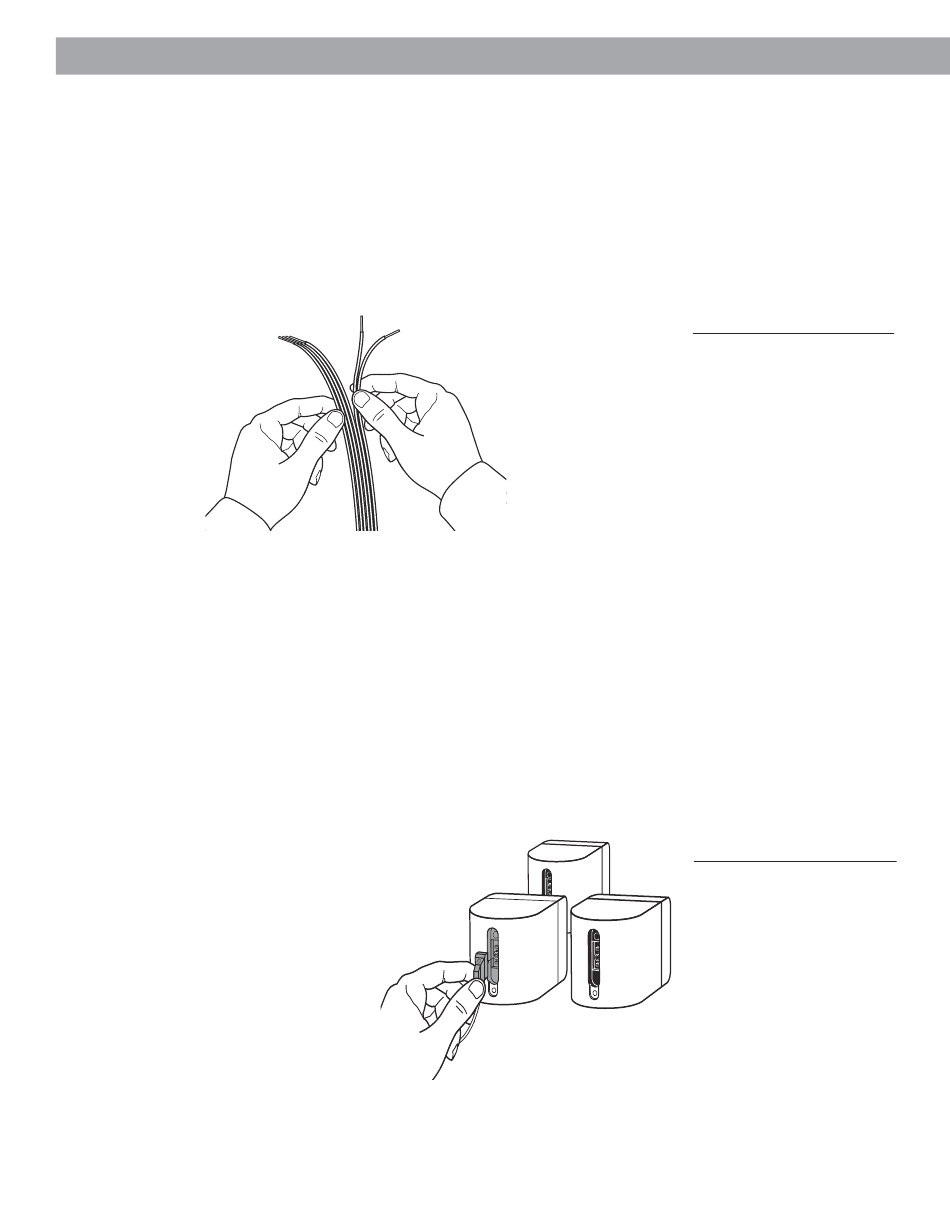

Figure 9
Séparation des câbles
ATTENTION
N'utilisez jamais de cordons
sectionnés ou détériorés, car
ceux-ci présentent un risque
de choc électrique ou de
dommage du matériel.
Les câbles fournis ne sont
pas prévus pour être insérer
dans des parois.
Figure 10
Insertion du connecteur gris
marqué C dans la borne grise
marquée C/S
ATTENTION
Ne connectez jamais les
cubes directement à l'ampli-
tuner ; reliez-les toujours au
module Acoustimass, puis
connectez celui-ci à l'ampli-
tuner.
