12big Rack Serial 2
Guide d'installation rapide

Publicité

Table des Matières
loading

Sommaire des Matières pour LaCie 12big Rack Serial 2

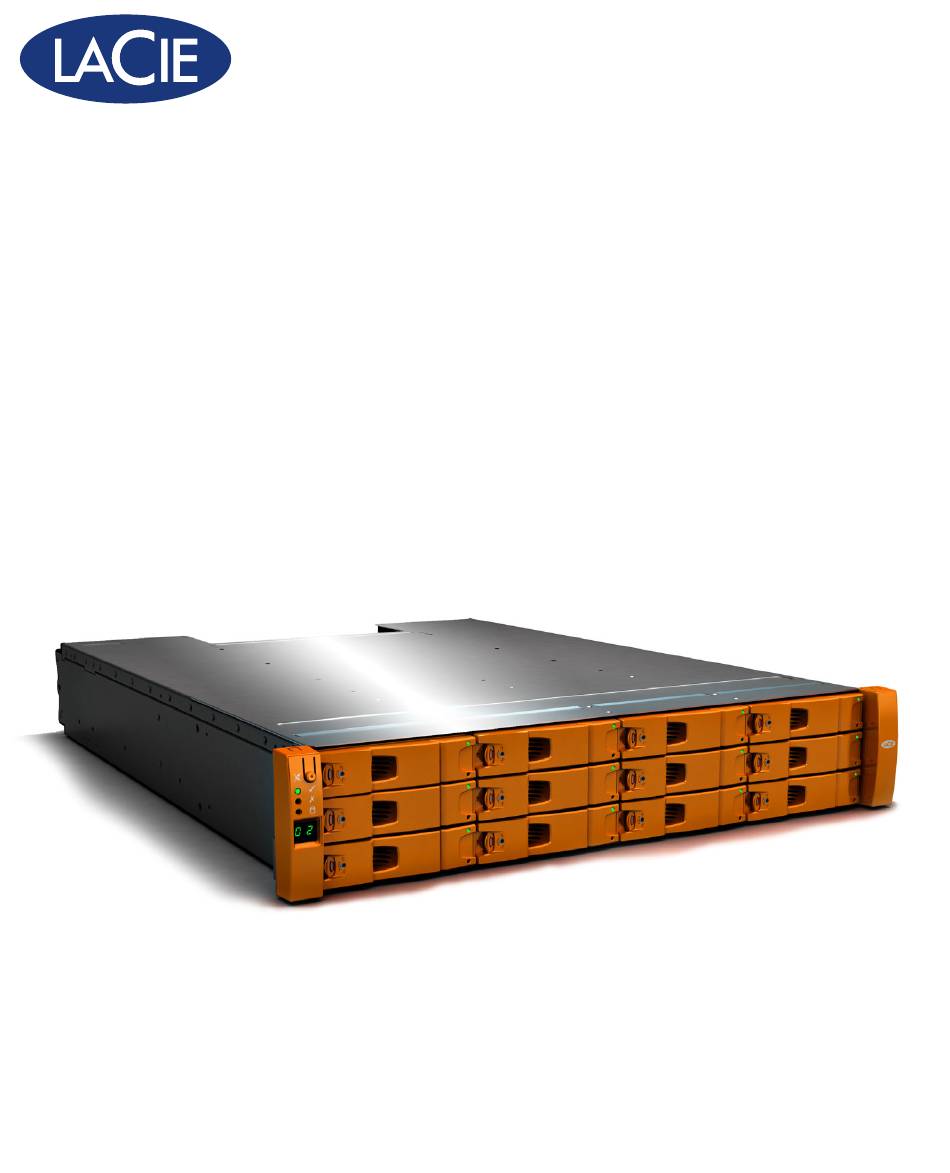

  • Page 1 12big Rack Serial 2 Guide d’installation rapide...
  • Page 2: Manipulation Sûre

    1.1. Manipulation sûre ƒ Un boîtier LaCie 12big Rack Serial 2 peut peser jusqu’à 26 kg (57 lb) Ne le soulevez pas par vos propres moyens. ƒ Ne soulevez pas le boîtier par les poignées situées sur les PCM. Elles ne sont pas conçues pour supporter le poids.
  • Page 3: Consignes De Sécurité Relatives Au Système De Rack

    Il est recommandé de porter une bande antistatique à la cheville ou au poignet et de respecter l’ensemble des consignes de sécurité relatives aux décharges électrostatiques lors de la manipulation des modules enfichables et des composants. Évitez tout contact avec le fond de panier et les connecteurs du module, etc. Guide d’installation rapide LaCie...
  • Page 4: Avant De Commencer

    ƒ Cordon d’alimentation ƒ Kit de rack (en cas d’installation dans un rack) Contactez votre fournisseur pour obtenir la liste des accessoires compatibles avec le boîtier. Le coffret d’accessoires contient les cordons d’alimentation et autres accessoires commandés. Guide d’installation rapide LaCie...
  • Page 5: Déballage Du Système De Stockage

    1. Vérifiez si le carton d’emballage n’a pas été écrasé, coupé, mouillé ou malmené pendant le transport. En cas de dom- mages, prenez le carton d’emballage en photo avant de l’ouvrir. 2. Déballez le système. Voir figure 1. Figure 1 - Déballage du système de stockage Guide d’installation rapide LaCie...
  • Page 6: Montage Du Système Dans Un Rack

    2. Fixez les glissières du châssis gauche et droite aux côtés du boîtier à l’aide des huit vis à tête ronde M3x4 (voir la figure Figure 2 - Fixation de glissières de châssis sur le boîtier Guide d’installation rapide LaCie...
  • Page 7 Installez avec soin les glissières du châssis dans les rails du rack et poussez jusqu’a insertion complète. c. Serrez les vis de montage du support arrière du rack. d. Dégagez le boîtier jusqu’à ce qu’il atteigne la butée (environ 400 mm) et serrez les vis de montage du support avant Guide d’installation rapide LaCie...
  • Page 8 Remettez le boîtier dans sa position initiale (insertion complète). Figure 4 - Montage du système dans un rack Guide d’installation rapide LaCie...
  • Page 9 Veuillez patienter pendant quelques minutes puis redémarrer le système. • Lorsque ce produit est utilisé comme châssis d’expansion pour le LaCie 12big Rack Network, le logiciel doit être mis à jour en utilisant la méthode appropriée mentionnée dans le manuel de l’utilisateur du LaCie 12big Rack Serial 2.
  • Page 10 Figure 6 - Hôte double - Boîtiers multiples Guide d’installation rapide LaCie...
  • Page 11: Mise Sous Tension

    Mettez le système de stockage sous tension en connectant les câbles d’alimentation à l’unité de distribution d’alimentation, en mettant l’unité sous tension, en plaçant les interrupteurs du PCM sur ON et en mettant le système hôte sous tension. Figure 7 - Branchement des câbles d’alimentation secteur à l’UDP Guide d’installation rapide LaCie...
  • Page 12: État Des Voyants

    Panne du module E/S Allumé Pas de connexion au port de l’hôte Connexion au port de l’hôte - pas d’activité Activité de la connexion au port de Clignotant l’hôte Erreur VPD sur module E/S Clignotant X = ignorer Guide d’installation rapide LaCie...
  • Page 13: État Des Voyants Du Pcm

    Allumé Panne de PCM (surchauffe, surtension, Allumé Allumé Allumé courant trop élevé) Mode veille Clignotant Téléchargement du micrologiciel du PCM Off Clignotant Clignotant Clignotant Figure 9 - Voyants du PCM Figure 10 - Voyants du disque Guide d’installation rapide LaCie...
  • Page 14: État Des Voyants Du Disque

    Panne d’appareil SES Allumé Allumé Panne logique (orange) Panne du circuit de contrôle électrique Allumé Panne du module (orange) Panne de la matrice de disque Allumé Clignotant 3s Panne logique allumé/1s éteint (orange) X = ignorer Guide d’installation rapide LaCie...
  • Page 15: État Des Voyants Du Panneau Avant

    Aux présent, panne totale de l’alimentation ou système éteint Allumé Allumé Bip simple État de test de mise sous puis double tension du panneau de com- mande (5s) Allumé Mise sous tension, toutes les fonctions sont bonnes Guide d’installation rapide LaCie...
  • Page 16 Matrices Matrices qui gèrent les fonc- impactées tions d’arrière-plan Allumé Clignote Clignote État SES S1 Paramètres d’ID de boîtier différents de ceux du début de journée Clignote ID de boîtier contrôlé par SES X = ignorer Guide d’installation rapide LaCie...
  • Page 17: Nous Contacter

    LaCie France sales.intl@lacie.com LaCie Espagne 17, rue Ampère support.intl@lacie.com 91349 Massy Cedex C/ Núñez Morgado, 3, 5 info.fr@lacie.com 28036 Madrid info.es@lacie.com Pour plus d’informations sur les produits LaCie, visitez notre site à l’adresse www. lacie.com. Copyright © 2010, LaCie 715254 101021...
