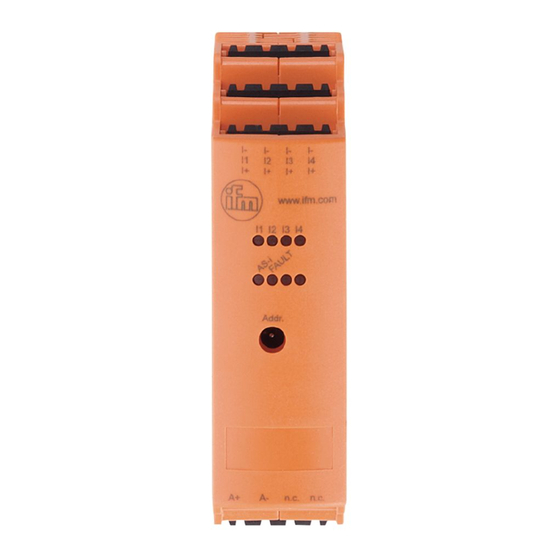

- Page 1 Montageanleitung Installation instructions Notice de montage AS-i Modul AS-i module Module AS-i AC2254...
-
Page 2: Bestimmungsgemäße Verwendung
Bestimmungsgemäße Verwendung • AS-i-Profil S-0.A.E • maximale Anzahl von Modulen pro Master: 31 (62 mit AS-i Master 2.1) • erweiterter Adressmode möglich • AS-Interface Version 2.1 • Eingangsversorgung muss aus externer PELV Spannungsquelle erfol- Bedien- und Anzeigeelemente LEDs 1) Adressierstecker 2) Combiconstecker mit Schraubklemmen (optional) Montage Klemmen Sie das Modul auf eine 35 mm-Profilschiene oder befestigen Sie es auf einer Montageunterlage. - Page 3 Adressieren Auslieferungsadresse ist 0. Adressieren mit dem Adressiergerät AC1154 Das Modul kann über die implementierte Adressierschnittstelle mit dem Adressierkabel (E70213) im montierten und verdrahtetem Zustand adressiert werden. Nur im spannungslosen Zustand über die Adressierbuchse adres- sieren. Wird der Slave in Kombination mit einem Master der neuen Generation (Version 2.1) eingesetzt, kann mit dem Adressiergerät AC1154 eine Adresse zwischen 1A und 31B ausgewählt werden.
-
Page 4: Elektrischer Anschluss
Elektrischer Anschluss Verbinden Sie die Sensoren mit den Anschlussklemmen. Die Sen- sorversorgung kann über eine externe PELV Spannungsquelle erfolgen. Anschlußbelegung I- I- E+ I1 I2 I3 I4 AS-i + I+ I+ I+ I+ AS-i - LEDs 1 Sensorversorgung +24 V LEDs 2 Sensorversorgung 0 V ext. -
Page 5: Function And Features
Function and features • AS-i profile S-0.A.E • maximum number of modules per master: 31 (62 with AS-i master 2.1) • extended addressing mode possible • AS-interface version 2.1 • inputs must be supplied from an external PELV voltage source. Operating and display elements LEDs 1) addressing socket... - Page 6 Addressing At the factory the address is set to 0. Addressing with the addressing unit AC1154 The mounted and wired module can be addressed with the addressing cable (E70213) via the addressing socket. Only address via the addressing socket when disconnected. If the slave is used with a master of the new generation (version 2.1), an address between 1A and 31B can be selected by means of the AC1154 addressing unit.
-
Page 7: Electrical Connection
Electrical connection Connect the sensors to the terminals. The sensors can be sup- plied via an external PELV voltage source. Connection I- I- E+ I1 I2 I3 I4 AS-i + I+ I+ I+ I+ AS-i - LEDs 1 sensor supply +24 V LEDs 2 sensor supply 0 V ext. -
Page 8: Fonctionnement Et Caractéristiques
Fonctionnement et caractéristiques • profil AS-i S-0.A.E • nombre maximal de modules par maître: 31 (62 avec maître AS-i 2.1) • mode d'adressage étendu possible • version AS-interface 2.1 • les entrées doivent être alimentées en tension externe TBTP Eléments de service et d’indication LEDs 1) prise d'adressage 2) prise débrochable avec bornes à... -
Page 9: Adressage
Adressage A la livraison, l'adresse est 0. Adressage avec l'unité d'adressage AC1154 Le module monté et câblé peut être adressé avec le cordon d'adressage (E70213) via la prise d'adressage. N'adresser via la prise d'adressage que hors tension. Si l'esclave est utilisé avec un maître de la nouvelle génération (version 2.1), une adresse entre 1A et 31B peut être sélectionnée avec l'unité... -
Page 10: Raccordement Électrique
Raccordement électrique Raccorder les capteurs aux bornes. Les capteurs peuvent être ali- mentés par une alimentation externe TBTP. Raccordement I- I- E+ I1 I2 I3 I4 AS-i + I+ I+ I+ I+ AS-i - alimentation capteurs +24 V LEDs 1 alimentation capteurs 0 V LEDs 2 ext.
