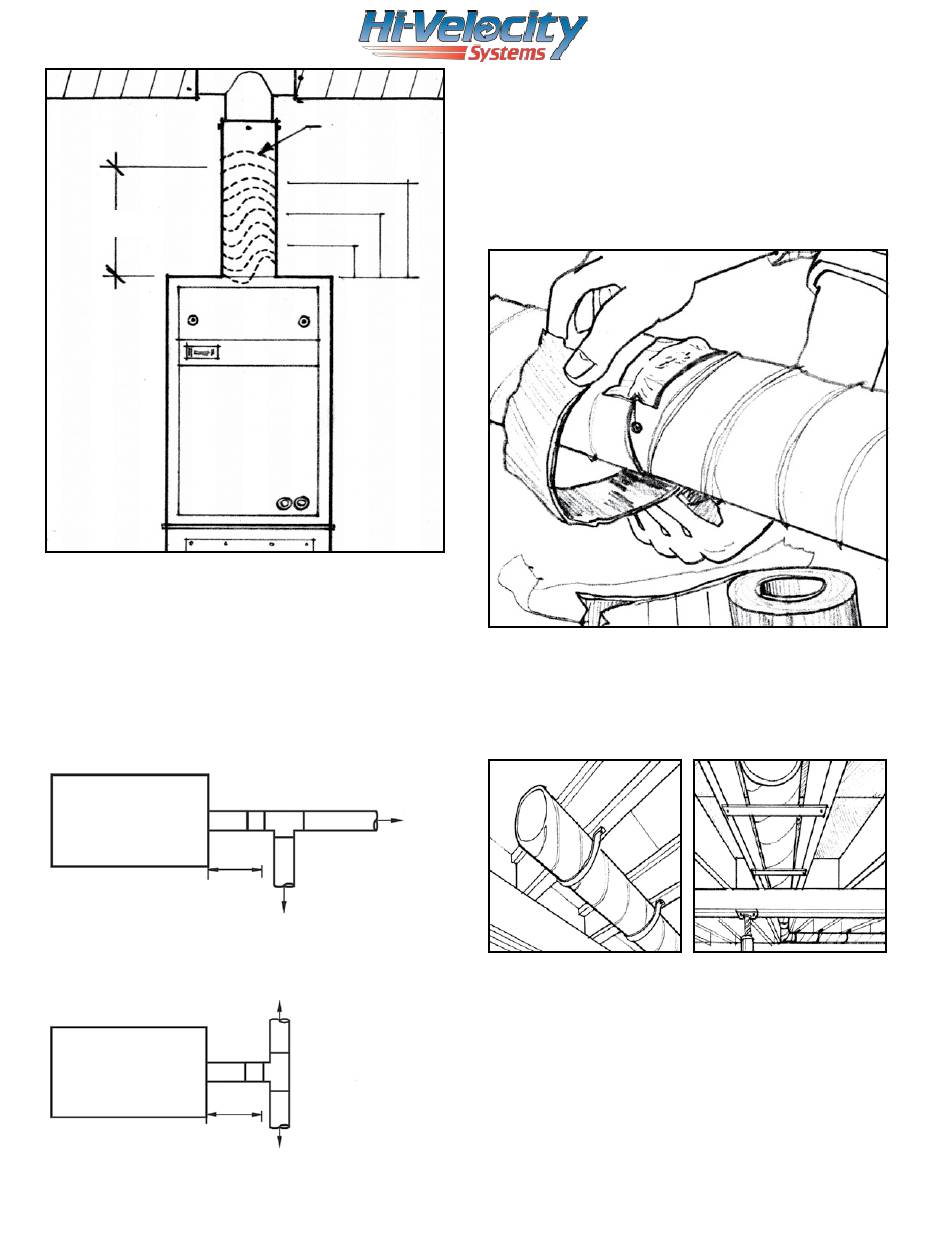

Fig. 32 - Profil de vélocité sigma
18po
Si les coudes, tés ou pièces de raccordement sont rapprochés
de plus de 18 po, vous pourriez perdre jusqu'à 30 % de votre
débit d'air tel qu'illustré à la fig. 32.
Tés de dérivation
Lorsque des tés de branchement sont utilisés, la division du
plénum doit être une division principale ou de branchement de
70/30 (Fig. 33).
Fig. 33 - Té de branchement, division 70/30
Ventilo-convecteur
18 po min.
Fig. 34 - Té à double tête, division 50/50
Ventilo-convecteur
18 po min..
Point de
vélocité
uniforme
10 % de perte
20 % de perte
30 % de perte
70 %
DÉBIT
EXEMPLE
14 évents
20 ÉVENTS
30 % DÉBIT
6 évents
50 % DÉBIT
(+/- 10 %)
10 évents
EXEMPLE
20 ÉVENTS
50 % DÉBIT
(+/- 10 %)
10 évents
Manuel d'installation
TM
Tés à double tête
Les tés à double tête doivent être gardés à une division
50/50 si possible, avec un maximum de 60/40 (Fig. 34). Pour
une meilleure performance du système, gardez le nombre de
coudes et de tés au minimum.
Une fois une connexion terminée, utilisez un ruban (ruban
métallique) ou un scellant pour éliminer toute fuite d'air.
Fig. 35 - Rendez étanches toutes les connexions

Solives et montants

Lorsque vous acheminez le conduit du plénum entre les
solives du sous-sol, utilisez un cerclage métallique (fourni
par l'installateur et non l'usine) pour bien fixer le plénum
(Fig. 36).
Fig. 36 - Utilisez un cerclage de métal
Lorsqu'il est posé dans le plafond, le conduit peut être
déposé sur les montants. Acheminez le conduit de façon à ce
qu'il soit recouvert de l'isolant de la maison (Fig. 29).

Manchon d'isolation

Si le conduit doit être acheminé dans un espace non
climatisé (grenier ou vide sanitaire), il doit être isolé par
un pare-vapeur. Il est également recommandé de poser
un pare-vapeur sur tout tronçon supérieur à 75 % de la
distance admissible totale (Annexe, page 1).
Pg. 7
