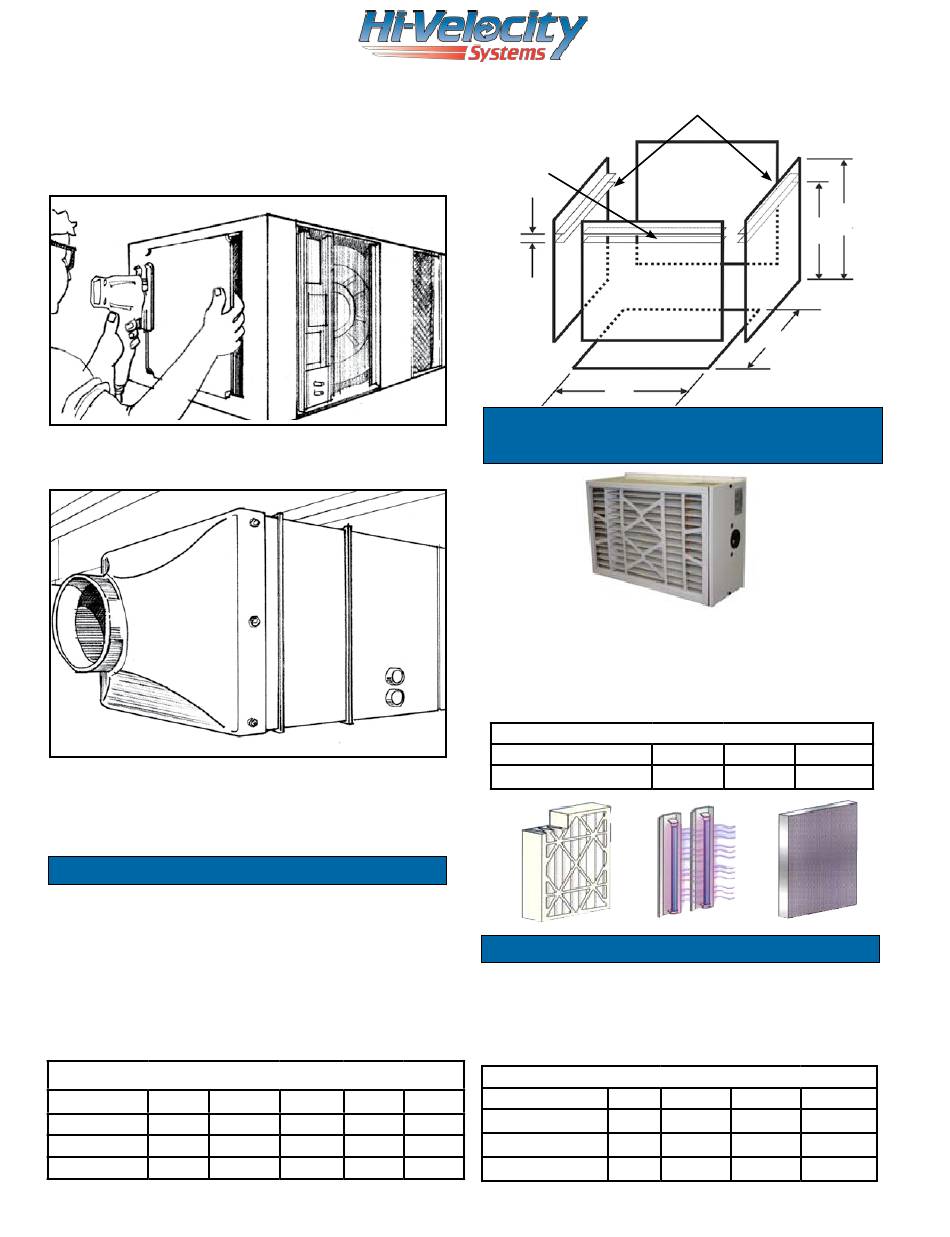

Une fois l'emplacement du retour défini, ses découpes
peuvent être marquées et découpées (Fig. 66). Utilisez
toujours les gabarits de découpe pré-mesurés fournis avec
le ventilo-convecteur; cela vous assurera qu'un débit d'air
maximal traverse le serpentin.
Fig. 62 - Découpe d'air de retour
Une fois l'air de retour découpé, vous aurez besoin d'une
transition pour le fixer au ventilo-convecteur (Fig. 63)
Fig. 63 – Air de retour utilisant une transition
Vous pouvez employer un conduit d'air de retour carré;
il doit être dimensionné pour le système à grande vélocité
conformément au Tableau 07. Avant que l'air de retour puisse
être fixé à la transition, les premiers 1,5 m (5 pi) (à partir du
ventilo-convecteur) doivent être acoustiquement insonorisés
pour une bonne absorption des vibrations.
Base d'air de retour (optionnelle)
Energy Saving Products fabrique une base d'air de retour
avec étagère intégrée qui correspond aux ventilo-convecteurs.
La base d'air de retour est expédiée en entier avec un filtre
d'un pouce et un support pour filtre d'un pouce (25 mm). Le filtre
est de taille moyenne (3) à efficacité approximative de 14 % et il
peut être remplacé par tout filtre reproduit par d'autres fabricants.
Toutes les bases de d'air de retour sont acoustiquement
insonorisées avec une isolation d'un demi-pouce absorbant les
vibrations.
Tableau 09 - Dimensions de la base d'air de retour
A
HE-50/51/52
24 po
HE-70/71
24 po
HE-100/101
24 po
B
C
D
18 1 ⁄2 po
14 1 ⁄2 po
1 1 ⁄8 po
18 1 ⁄2 po
19 1 ⁄2 po
1 1 ⁄8 po
18 1 ⁄2 po
25 1 ⁄2 po
1 1 ⁄8 po
Manuel d'installation
Fig. 64 – Conception de l'air de retour
TM
Deux rails de 1 1⁄8 po (D) pour disposition
du ventilo-convecteur et du support pour
filtre
Ouverture de
1 1⁄8 po
D
Système de purification de
l'air à grande vélocité
B
Spécifiquement conçu pour usage avec la gamme de produits
Hi-Velocity Systems™, le purificateur d'air à grande vélocité
offre au consommateur une qualité d'air intérieur inégalée. Notre
conception à un seul modèle permet une application facile sur
tous les systèmes à grande vélocité. Consultez l'Annexe, page
8 pour les spécifications.
Tableau 10 – Dimensions du HE PS
HE PS avec bride
Support pour filtre (optionnel)
Un support pour filtre de 3 po est également disponible
auprès de Energy Saving Products. Les 3 filtres de calibre
moyen ont 1 pouce d'épaisseur et une efficacité approximative
de 14 %. Tout filtre de marché secondaire peut être utilisé avec
la base d'air de retour/support pour filtre Hi-Velocity.
Tableau 11 - Dimensions du support pour filtre
E
HE-50/51/52
21 3 ⁄4 po
21 3 ⁄4 po
HE-70/71
21 3 ⁄4 po
HE-100/101
Pg. 20
C
B
A
C
A
B
25
po
17
po
3/4
3/4
A
B
C
3 po
18½ po
14½ po
3 po
18½ po
19½ po
3 po
18½ po
25½ po
A
E
C
10 po
D
1
⁄
po
1
8
1
⁄
po
1
8
1
⁄
po
1
8
