Conduit HE

Le conduit HE représente une alternative directe aux
deux conduits flexibles de 2 po utilisés dans les systèmes
à grande vélocité. Aucune modification n'est requise pour
le dimensionnement du ventilo-convecteur et du conduit du
plénum principal.
Le conduit HE emploie le même processus de sélection
que le conduit flexible de 2 po standard. Une évaluation
complète et approfondie des pertes chaleur ou de
climatisation doit être effectuée avant de choisir le ventilo-
convecteur, la taille du plénum et le nombre de sorties.
Le conduit HE est destiné à remplacer directement
deux (2) sorties de 2 po standard, par conséquent
lorsqu'un secteur requiert de multiples sorties, une
sortie HE simple peut remplacer deux des conduits de
2 po standard. Toute combinaison de conduits de 2 po,
de conduits HE et de sorties percées peut aussi être
utilisée, pourvu qu'elle soit conforme au minimum et
au maximum de sorties par appareil. Consultez l'Annexe
à la page 7 pour les spécifications relatives aux conduits
flexibles.
Conduit HE
2 - Conduits flexibles
2 po
2 X 32 pi³/mn
Exemple : si un appareil de 3 tonnes de capacité possède
24 sorties de conduits flexibles de 2 po, vous pouvez choisir
entre 12 sorties de conduit HE ou 8 sorties de conduits HE
et 8 de canalisations de 2 po ou bien toute combinaison
d'un résultat équivalent. Consultez l'Annexe, page 1 pour
les données pi³/min sur le débit d'air.
Prises de dérivation
Les emplacements des dérivations doivent être repérés avant
de procéder au perçage. Une fois tous les points de dérivation
marqués, utilisez une scie-cloche de 3 po pour les dérivations
HE et de 2 1/4 po pour les dérivations de 2 po (Fig. 41).

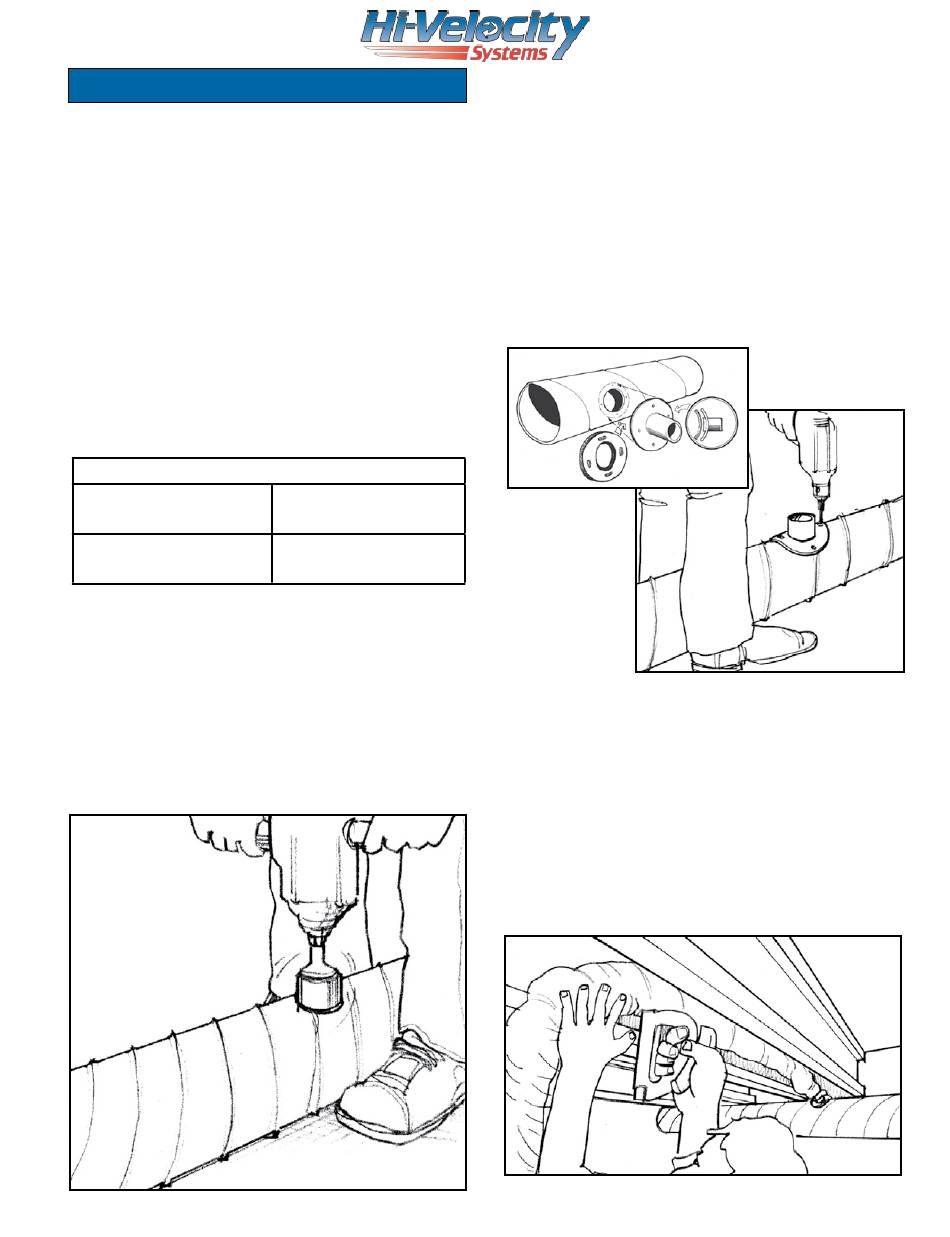

Fig. 41 - Perçage des trous
1 Conduit HE
65 pi³/mn
Manuel d'installation
TM
Il N'est PAS recommandé de raccorder de dérivation avant
que tous les trous n'aient été percés, car le perçage des sorties
exigera peut-être la rotation du plénum.
Une fois tous les trous percés dans le plénum principal, il est
temps de poser les dérivations. Les dérivations sont placées sur
le trou et avec un joint d'étanchéité (Fig. 42a). La courbure des
dérivations est alignée de façon à correspondre à la forme du
plénum. Une fois que l'ouverture recouvre entièrement l'orifice,
poussez la dérivation contre le plénum principal et fixez à l'aide
de quatre vis autotaraudeuses de ¼ po (Fig. 42b).
Fig. 42a - Dérivation

Disposition du conduit flexible

Une fois toutes les dérivations posées, le conduit flexible peut
être fixé à la solive à l'aide d'un produit de cerclage. Vous pouvez
employer des agrafes en prenant garde à ne pas endommager
ou déchirer le manchon d'isolation.
Utilisez des agrafes uniquement si le code local le
permet. Si le manchon d'isolation est endommagé, utilisez
du ruban métallisé pour sceller le manchon; n'utilisez pas
de ruban de type tissu, car le joint qu'il crée n'est pas
suffisamment étanche. Essayez d'étaler le conduit flexible
si possible de façon parallèle aux solives, afin d'économiser
l'espace (Fig. 43).
Fig. 43 -
Emploi de cerclage pour le maintien du conduit
flexible
Pg. 10
Fig. 42b - Fixation
