Système de chauffage à ruban électrique (ESH)
Le système de chauffage à ruban électrique glisse dans le
ventilo-convecteur, du côté alimentation de la soufflerie (Fig.
57). Une fois les portes d'accès avant retirées, le ESH peut être
glissé en place.
Il présente une étiquette de débit d'air directionnel; cette
étiquette doit être placée en direction du débit d'air.
Câblage du système de chauffage à ruban
électrique (ESH)
Avant d'effectuer le câblage du ESH, assurez-vous que
toutes les sources d'alimentation sont déconnectées. Le
diagramme de câblage se trouve à l'intérieur du panneau avant
du ESH. Vous pouvez également consulter la page 24. Utilisez
uniquement des câbles adaptés à une température de 75 °C;
leur dimension doit être conforme au code local d'électricité.
Utilisez uniquement un câblage de classe 2 pour les
connexions du circuit de contrôle entre la borne de chauffage
1, la borne 2 et les bornes de vanne de régulation par zone.
Consultez l'Annexe, page 6 pour les spécifications du
système de chauffage à ruban électrique.
Air de retour
Le conduit d'air de retour n'est pas fourni avec le système à
grande vélocité. Il doit être fourni et installé par l'entrepreneur.
Les conduits d'air de retour et d'air frais d'appoint doivent être
installés conformément au code du bâtiment local.
Les premiers 1,5 m (5 pi) du conduit d'air de retour des appareils
du système d'alimentation d'air devront être acoustiquement
insonorisés pour une bonne absorption des vibrations. Cette
étape s'applique uniquement à un conduit d'air de retour court
de moins de 3 m (10 pi).
Dimensionnement du conduit
L'air de retour doit être dimensionné à une pression statique
de 0,15 par comparaison à une pression statique de 0,10 pour
un système à air forcé conventionnel. La longueur maximale
d'un conduit d'air de retour individuel est de 15 m (50 pi).
Tableau 07 - Dimensions du conduit d'air de retour
Conduit
Appareil
HE-50/51/52 H/BU
12 po
HE-70/71 H/BU
12 po
HE-100/101 H/BU
14 po
Lors du dimensionnement des conduits d'air de retour, gardez
à l'esprit que s'ils sont trop petits, ils peuvent engendrer du bruit,
mais que s'ils sont trop gros, le ventilo-convecteur n'arrivera pas
à accumuler la pression adéquate. Le Tableau 07 illustre les
tailles recommandées en matière d'air de retour pour les conduits
ronds et rectangulaires. Une variation de plus ou moins 20 % est
admissible pour le dimensionnement des conduits de retour qui
se raccordent au système à grande vélocité
Conduit
Pouces
rond
rectangulaire
carrés
10 po
10 po
12 po
Manuel d'installation
TM
Il est recommandé d'installer une grille de 10 à 20 % plus
grande que ce que requièrent les spécifications afin de s'assurer
qu'aucun bruit n'est causé par la vitesse de l'air à la grille.
Lorsque les codes locaux le permettent, vous pouvez aussi
utiliser une grille d'air de retour simple. Lorsque vous utilisez
un conduit flexible pour le retour d'air, employez une taille plus
grande de conduit en raison de la perte de friction plus élevée.
Découpe de retour
Tous les ventilo-convecteurs à grande vélocité sont
expédiés avec les découpes d'air de retour pré-mesurées pour
correspondre à de multiples configurations. La figure 60 illustre
les divers emplacements où peut être installé le retour d'air
sur les systèmes à grande vélocité. Le Tableau 08 contient les
dimensions pré-mesurées pour les découpes d'air de retour. La
figure 61 illustre les emplacements de découpe pré-mesurés
(en gras).

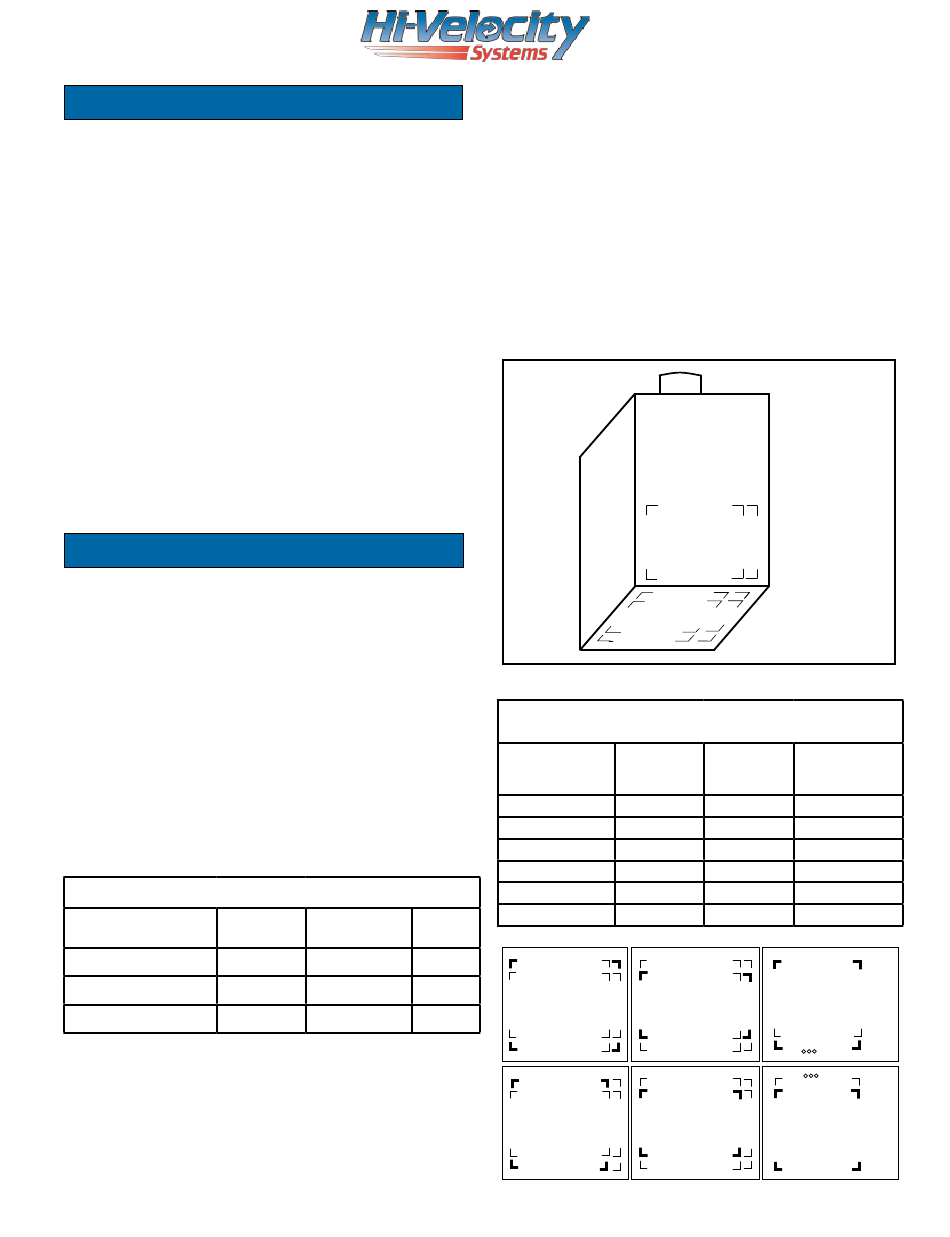

Fig. 60 -
Dimensionnement de la découpe d'air de retour
Remarque :
*
Cette illustration n'est PAS à l'échelle.
Tableau 08 - Dimensions de la découpe du
conduit d'air de retour
Modèle
HE-50/51 H/BU
HE-70/71 H/BU
HE-100/101 H/BU
HV-50/51 H/BU
HV-70/71 H/BU
HV-100/101 H/BU
Fig. 61 - Emplacements de la découpe d'air de retour
113
113
HE - Horizontal
HE - Horizontal
(fond)
154
(Bottom)
HV - Horizontal
HV - Horizontal
(fond)
(Bottom)
Pg. 19
Légende
RA - Air de retour
Côté alimentation
Supply Side
RA-A
(Côté gauche/droit)
(Left/Right Side)
RA-B
(Fond)
(Bottom)
RA-A
RA-B
(Horizontal)
11
po X 13
po
11
po X 13
po
3/4
1/4
3/4
1/4
16
po X 13
po
16
po X 13
po
3/4
1/4
3/4
1/4
22
po X 13
po
22
po X 13
po
3/4
1/4
3/4
1/4
9
3/4
po X 13
1/4
po
9
3/4
po X 13
1/4
po
14
po X 13
po
14
po X 13
po
3/4
1/4
3/4
1/4
20
po X 13
po
20
po X 13
po
3/4
1/4
3/4
1/4
HE - Vertical/
HE - Vertical/
HE - Highboy/Counterflow
contre-courant (côté
HE - Highboy/Counterflow
contre-courant
(Bottom)
(fond)
HV - Vertical/
HE - Vertical/
contre-courant
HV - Highboy/Counterflow
contre-courant (côté
HV - Highboy/Counterflow
(Bottom)
(fond)
RA-B
(Vertical/
contre-courant)
11
po X 9 po
3/4
16
po X 9 po
3/4
22
po X 9 po
3/4
9
3/4
po X 9 po
14
po X 9 po
3/4
20
po X 9 po
3/4
(Left Side)
gauche)
(Right Side)
droit)
19
