Diagramme de câblage de l'EPC

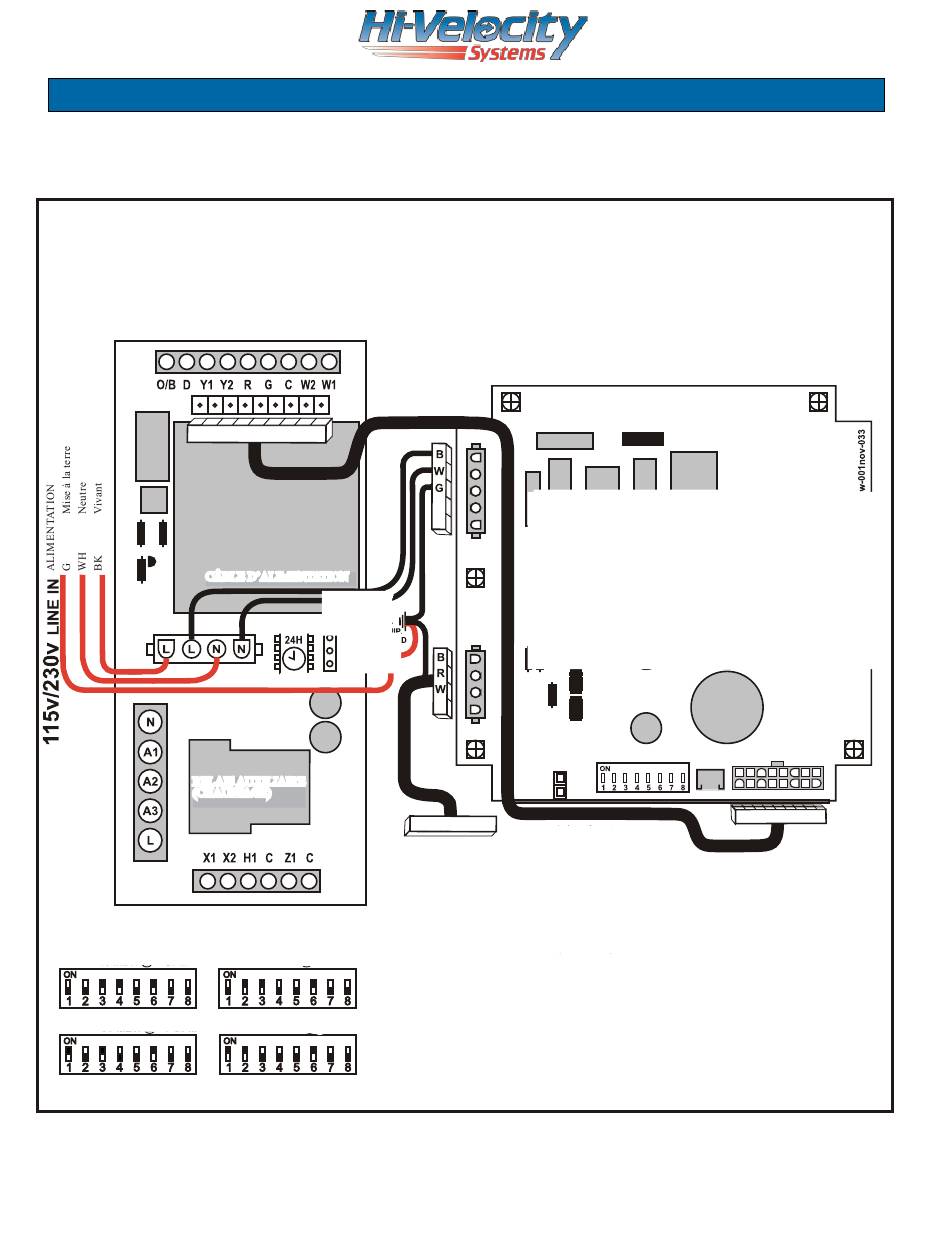

Ce diagramme de câblage est inclus sur tous les modèles à grande vélocité HE. Les entrées d'alimentation,
de même que les diverses bornes de connexion, sont identifiées pour vous aider à câbler rapidement les
dispositifs qui doivent l'être.
POUR UN FONCTIONNEMENT
MONO-ÉTAGÉ, UTILISEZ LES
BORNES W2 ET Y2
CÂBLE D'ALIMENTATION
RELAIS AUXILIAIRE
(CHAUFFAGE)
PARAMÈTRES DIP D'USINE (NOIR)
HE-50
HE-70
2 TONNES/40 MBH @ 5 GPM
3 TONNES/58 MBH @ 7 GPM
HE-100
HE-100
4 TONNES/80 MBH @ 10 GPM
5 TONNES/94 MBH @ 10 GPM
CLASSIFICATION DE CHAUFFAGE BASÉE SUR 180°f EWT
N - NEUTRE
L - TENSION DE LIGNE
A1 – AUXILIAIRE NORMALEMENT OUVERT
A2 – AUXILIAIRE NORMALEMENT FERMÉ
A3 – AUXILIAIRE COMMUN
X1 – UNITÉ DE CONDENSATION SORTIE 24v
X2 – UNITÉ DE CONDENSATION
H1 – BORNE DU THERMOSTAT ANTIGEL
C – 24 V C.A. COMMUN
Z1 – MODE DE CHAUFFAGE SORTIE 24v
C – 24 V C.A. COMMUN
G
MISE À LA
TERRE DE
MINUTERIE L'ÉQUIPEMENT
ON (activé)
OFF (éteint)
5 MINUTES
MOTEUR
- VEILLEZ À CE QUE LE FILTRE SOIT PROPRE EN
TOUT TEMPS
- LES ROULEMENTS DU MOTEUR SONT LU-
BRIFIÉS DE FAÇON PERMANENTE ET NE
REQUIÈRENT AUCUN GRAISSAGE
- LA GARANTIE SERA ANNULÉE SI LE VENTILO-
CONVECTEUR EST UTILISÉ DURANT LA CON-
STRUCTION
REMARQUES :
1)UTILISEZ LE COMMUTATEUR DE VENTILATEUR
POUR DÉSACTIVER/ACTIVER LE VENTILATEUR
CONTINU.
2)CERTAINS THERMOSTATS N'ONT PAS BESOIN
DE LA BORNE « C » (COMMUNE). CONSULTEZ
LES INSTRUCTIONS RELATIVES AU THERMOSTAT
POUR PLUS DE DÉTAILS.
3)L'A3 (RELAIS AUXILIAIRE COMMUN) PEUT
ÊTRE UTILISÉ AVEC L'A1 ET/OU L'A2 COMME
CONTACTS SECS, ARMÉ S4v DEPUIS LA BORNE «
R » OU ARMÉ DEPUIS LA BORNE « L »
Manuel d'installation
TM
MISE EN GARDE
COUPEZ L'ALIMENTATION
ÉLECTRIQUE AVANT TOUT
ENTRETIEN OU RÉPARATION
ATTENTION : TENSION ÉLEVÉE
LAISSEZ REPOSER 5 MINUTES APRÈS
AVOIR COUPÉ L'ALIMENTATION AVANT DE
DÉBRANCHER LE MOTEUR. CE DISPOSITIF
CONTIENT DES CONDENSATEURS QUI
STOCKENT DES QUANTITÉS D'ÉNERGIE
POTENTIELLEMENT DANGEREUSES.
*VOIR LES REMARQUES
CÂBLE DU CONTRÔLEUR
.
4)LA MINUTERIE DU RELAIS AUX-
ILIAIRE ACTIVE LE CIRCUIT PENDANT
5 MINUTES TOUTES LES 24 HEURES DÈS
QUE L'ALIMENTATION EST APPLIQUÉE À
L'APPAREIL.
5)POUR LES DIAGRAMMES DE CÂBLAGE
PLUS DÉTAILLÉS ET LES PARAMÈTRES DU
COMMUTATEUR DIP, CONSULTEZ LE MANUEL
D'INSTALLATION.
6)NE PAS LIRE ET VOUS CONFORMER
À TOUTES LES INSTRUCTIONS AVANT
D'INSTALLER L'APPAREIL POURRAIT EN-
TRAÎNER DES BLESSURES ET/OU DES DOM-
MAGES MATÉRIELS.
CÂBLAGE HE
Pg. 24
MAR.24
ESP 317.07
